Дозаторы весовые непрерывного действия шнековые W-D-RFS, ГРСИ 54019-13
Номер госреестра:
54019-13
Наименование СИ:
Дозаторы весовые непрерывного действия шнековые
Обозначение типа:
W-D-RFS
Производитель:
Фирма "KUKLA Waagenfabrik GmbH & Co. KG", Австрия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.06.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51332
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозаторы весовые непрерывного действия шнековые W-D-RFS
Назначение средства измерений
Дозаторы весовые непрерывного действия шнековые W-D-RFS (далее — дозаторы),
предназначены для непрерывного дозирования мелкодисперсных сыпучих материалов и
смесей.
Описание средства измерений
Конструктивно дозаторы состоят из грузоприемного устройства (далее — ГПУ) и блока
управления.
ГПУ представляет собой трубу, в которую вмонтирован шнек, опирающуюся на один
или два весоизмерительных тензорезисторных датчика (далее — датчик). Вращение шнека
обеспечивается мотор-редуктором, оснащенным датчиком числа оборотов в единицу времени
(далее — датчик оборотов).
Блок управления включает в себя весоизмерительный прибор DWC-5C, частотный
преобразователь, устройства коммутации и управления.

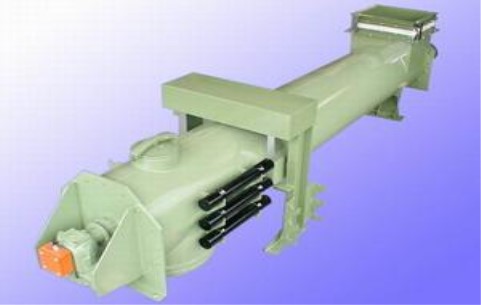

Общий вид дозаторов приведен на рисунке 1.
ГПУ дозатора
В
есоизмерительный прибор DWC-5C
Рисунок 1 — Внешний вид дозаторов
Лист № 2
Всего листов 5
Принцип действия дозаторов заключается в следующем: при движении дозируемого
продукта по трубе весоизмерительный тензорезисторный датчик формирует электрический
сигнал,пропорциональныйпогоннойнагрузке.Датчикомоборотовформируется
электрический сигнал, пропорциональный скорости движения продукта по трубе. Эти
электрические сигналы поступают в весоизмерительный прибор, в котором происходит
преобразование сигналов в цифровой вид с последующей математической обработкой и
вычислением линейной плотности, текущей производительности, прошедшей суммарной
массы дозируемого продукта. Поддержание заданного значения производительности при
дозировании достигается автоматическим (без вмешательства оператора) регулированием
скорости вращения шнека в зависимости от значения текущей производительности.
ВдозаторахиспользуютсядатчикивесоизмерительныетензорезисторныеZ6
(Госреестр №15400-07)идатчикивесоизмерительныетензорезисторные HLC
(Госреестр № 21177-07).
Обозначение модификаций дозаторов имеет следующий вид:
W-D-RFS -[1], где
[1] — Диаметр шнека, мм: 160, 220, 320, 420, 500 или 630.
В зависимости от характеристик технологической линии, для использования в которой
предназначен дозатор, ГПУ оснащается формирующей воронкой, регулируемым шибером-
задвижкой, отсекающей заслонкой, ленточным, вибрационным или шнековым питателем.
Знак поверки в виде наклейки наносится на лицевую панель весоизмерительного
прибора.
Пломбировке от несанкционированного доступа подвергается переключатель режимов
работы (настройки) дозатора после настройки, поверки и ввода в эксплуатацию дозатора.
Схема пломбировки приведена на рисунке 2.
Рисунок 2 — Схема пломбировки от несанкционированного доступа
Переключатель режимов
работы (настройки)
Опломбированный кожух,
защищающий переключатель
режимов работы (настройки)
Лист № 3
Всего листов 5
Программное обеспечение
Программное обеспечение (ПО) дозаторов является встроенным, используется в
стационарной (закрепленной) аппаратной части весоизмерительного прибора.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с
помощью других средств после принятия защитных мер.
Защита от преднамеренных и непреднамеренных воздействий на ПО обеспечивается
невозможностью изменения ПО без применения специализированного оборудования
производителя.
Изменение ПО через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и
настройки, а также измерительной информации используется пломбируемый переключатель,
расположенный на печатной плате прибора.
Идентификационные данные ПО (номер версии ПО) отображаются при включении
прибора (Таблица 1).Уровень защиты от преднамеренных и непреднамеренных воздействий
«А» по МИ 3286-2010. Идентификационные данные ПО указаны в таблице 1
Таблица 1— Идентификационные данные ПО (микропрограммы)
Наименование
программного
обеспечения
Идентификацион-
ное наименование
программного
обеспечения
Номер версии
(идентификацион-
ный номер)
программного
обеспечения
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
–
–
С3.4x
1)
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма
исполняемого
кода)
–
–
Примечание:
1) «х» принимает значения от 1 до 9, относится к части ПО, не оказывающей влияние на
метрологические характеристики дозаторов
Метрологические и технические характеристики
НмЗД = 0,02∙НПП∙1ч
±2,5; ±3,0; ± 4,0; ±5,0; ±6,0
Таблица 2 — Основные метрологические характеристики
Наибольший предел производительности (НПП), т/ч
1,0; 2,5; 4,0; 6,3; 10,0; 16,0; 25,0;
40,0; 63,0; 80,0; 100,0; 150,0; 200,0;
250,0
Наименьшийпредел
(НмПП=0,1∙НПП), т/ч
производительности 0,10; 0,25; 0,63; 1,0; 1,6; 2,5; 4,0; 6,3;
8,0; 10,0; 15,0; 20,0; 25,0
Наименьшее значение дозы продукта, при котором
устанавливаются требования к погрешности (НмЗД), т
Пределы допускаемой относительной погрешности (%)
измерений массы дозы, не меньшей НмЗД в рабочих
условиях применения.
Примечание — значения пределов допускаемой погрешности для конкретного образца
дозатора определяется при первичной поверке (вводе в эксплуатацию) с учетом свойств
материала, подлежащего дозированию.
Вид дозируемого материала указывается на маркировочной табличке дозатора.
Лист № 4
Всего листов 5
Значение
1500-4000
2000 -7000
800
2000
3000
Таблица 3 — Основные параметры ГПУ дозаторов
Наименование
параметра
Диаметр шнека,
мм
160220320420500630
2200-4700
1000
3000-8000
1500
3000-8000
2000
Расстояние между
осями симметрии
окна загрузки и
окна выгрузки, мм
Габаритные
размеры ГПУ, мм,
не более
Длина
Ширина / Высота
Масса, кг, не
более
Условия эксплуатации:
Температура окружающего воздуха,
°
С:
- для ГПУ............................................................................................. от минус 30 до плюс 40 -
для блока управления....................................................................... от минус 10 до плюс 40
Относительная влажность при 35
°
С, не более, % ......................................................................... 90
Атмосферное давление, кПа............................................................................................. от 87 до 106
Параметры электрического питания от трехфазной сети переменного тока:
- фазное напряжение, В..............................................................................................220±10% -
частота, Гц ................................................................................................................... 50±2%
Знак утверждения типа
Знакутверждениятипананоситсянатитульныелистыэксплуатационной
документации типографским способом и на маркировочную табличку дозаторов заводским
способом.
Комплектность средства измерений
1) Дозатор в сборе .............................................................................................................1 шт.
2) Документ «Дозаторы весовые непрерывного действия шнековые W-D-RFS.
Руководство по установке и обслуживанию».............................................................................1 экз.
3) Документ «Дозатор весовой непрерывного действия шнековый W-D-RFS.
Руководство по эксплуатации»....................................................................................................1 экз.
4) Документ «ГСИ. Дозаторы автоматические весовые непрерывного действия
шнековые W-D-RFS. Методика поверки»..................................................................................1 экз.
Поверка
осуществляется по документу МП 54019-13 «ГСИ. Дозаторы весовые непрерывного действия
шнековые W-D-RFS. Методика поверки», утвержденному ФГУП «ВНИИМС» в октябре 2012 г.
Идентификационные данные, а также процедура идентификации программного
обеспечения приведены в разделе «Указания по программному обеспечению» документа
«Дозатор весовой непрерывного действия шнековый W-D-RFS. Руководство по эксплуатации»
.
Лист № 5
Всего листов 5
Основные средства поверки:
– весы неавтоматического действия по ГОСТ Р 53228-2008 (весы для статического
взвешивания) с пределами допускаемой погрешности не менее чем в 3 раза меньше пределов
допускаемой погрешности дозаторов.
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в разделе 2 «Управление»
документа «Дозаторы
весовые
непрерывного действия шнековые W-D-RFS. Руководство по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к дозаторам
весовым непрерывного действия шнековым W-D-RFS
1. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений массы».
2. Техническая документация фирмы «KUKLA Waagenfabrik GmbH & Co KG».
государственного регулирования
операций, выполнение работ по
Рекомендации по областям применения в сфере
обеспечения единства измерений
Осуществление торговли и товарообменных
расфасовке товаров.
Заявитель
Компания «PROMTECH technical consulting GmbH»
Юридический адрес: Erdbergstraβe 52-60/3/Top 11, 1030 Vienna, Австрия
Фактический адрес: Erdbergstraβe 52-60/3/Top 11, 1030 Vienna, Австрия
Тел.: +43 1 8900 287-0, факс: +43 1 8900 287-82
e-mail:
Изготовитель
фирма «KUKLA Waagenfabrik GmbH & Co KG», Австрия.
адрес: Stefan-Fadinger-Strasse 1-11, A-4840 Vöcklabruck
Тел. (+43) 07672-26666-0, факс (+43) 07672-26666-39
e-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации № 30004-08.
119361, г. Москва, ул. Озерная, д. 46.
Тел.: (495) 437 5577, факс: (495) 437 5666.
; E-mail:
Заместитель Руководителя
Федерального агентства по
техническому регулированию и
метрологииФ. В. Булыгин
М.п.«
»2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 13458-92 | Дозаторы пипеточные | ДП-1-50, ДП-1-200, ДП-1-1000 | ГНИИБП (биологического приборостроения), г.Москва | 1 год | Перейти |
| 28240-04 | Дозаторы пипеточные с двойным термостатированным цветным корпусом с переменными объемами доз одноканальные | КОЛОР ДПОПц-1-5-50, ДПОПц-1-20-200, ДПОПц-1-100-1000 | ЗАО "Термо Фишер Сайентифик", г.С.-Петербург | 1 год | Перейти |
| 67869-17 | Дозаторы весовые дискретного действия | NW-MEC III, NW-MEC 4.0 | Фирма "Haver & Boecker Drahtweberei und Maschinenfabrik", Германия | 1 год | Перейти |
| 4962-75 | Дозаторы непрерывного действия | ДВП-40, ДВП-63, ДВП-100, ДВП-160 | Нет данных | 1 год (ГОСТ 8.002-71) | Перейти |
| 53674-13 | Весы автомобильные неавтоматического действия | ВС-А | ООО "СмартВес", г.С.-Петербург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
