Весы автомобильные неавтоматического действия ТИТАН-М, ГРСИ 54015-13
Номер госреестра:
54015-13
Наименование СИ:
Весы автомобильные неавтоматического действия
Обозначение типа:
ТИТАН-М
Производитель:
ООО Завод "СибТензоПрибор", г.Топки
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.06.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51327
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы автомобильные неавтоматического действия ТИТАН-М
Назначение средства измерений
Весы автомобильные неавтоматического действия ТИТАН-М (далее – весы)
предназначены для статического измерения массы автотранспортных средств.
Описание средства измерений
Принцип действия весов основан на преобразовании деформаций упругих
элементов весоизмерительных датчиков (далее – датчики), возникающих под действием
силытяжестивзвешиваемогоматериала,ваналоговыйэлектрическийсигнал,
изменяющийся пропорционально массе материала. Сигналы с датчиков преобразуются в
цифровые при помощи индикатора и результаты взвешивания в единицах массы
отображаются на экране индикатора.
Весы состоят из грузоприемного устройства (далее – ГПУ) с весоизмерительными
датчиками и индикатора. ГПУ включает в себя одну или две грузоприемные платформы
(далее – ГПП). Каждая ГПП опирается на четыре весоизмерительных датчика. Весы
устанавливают на одном уровне с дорожным полотном на бетонное основание, которое
представляет собой параллелепипед с двумя бетонными тумбами, на которые опираются
узлы встройки датчиков.
В составе весов применяются датчики весоизмерительные тензорезисторные типа С
модификации С16А2С3 (производство ф. «Hottinger Baldwin Messtechnik GmbH», Германия,
госреестр № 20784-09) ииндикаторы типа CI модели CI-6000А (производство «CAS
Corporation», Р. Корея, госреестр № 50968-12) или типа WE модификации WE2110
(производство ф. «Hottinger Baldwin Messtechnik GmbH», Германия, госреестр № 20785-09).
Структура условного обозначения весов:
ТИТАН-М-Х
максимальная нагрузка, т
обозначение весов
ОбщийвидвесовавтомобильныхнеавтоматическогодействияТИТАН-М
представлен на рисунке 1.
Лист № 2
Всего листов 5

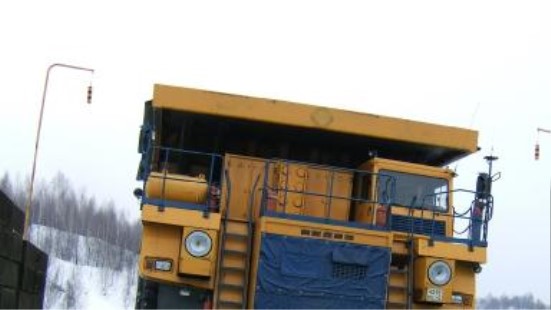

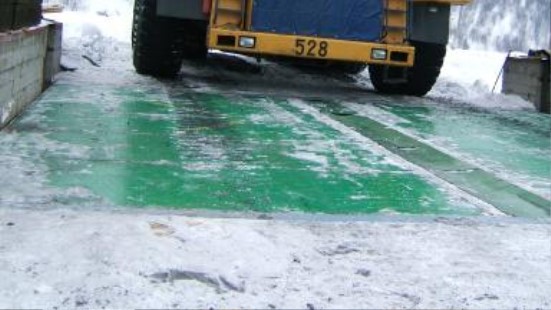

Рис. 1. Общий вид весов ТИТАН-М
Программное обеспечение
Программное обеспечение (далее – ПО) индикаторов WE2110 и CI-6000А является
встроенным и
полностью
метрологически значимым. Идентификационным признаком ПО
служит номер версии, который отображается на дисплее при включении индикатора.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений
обеспечиваетсязащитнойпломбойнапереднейпанеликорпусаиндикатора,
предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть
модифицировано без нарушения защитной пломбы.
Схемы пломбирования представлены на рисунке 2.
Рис. 2. Схема пломбирования индикаторов CI-6000А и WE2110
Лист № 3
Всего листов 5
Идентификационные данные ПО представлены в таблице 1.
Наименова
ние ПО
Идентифика-
ционное наи-
менование ПО
Номер версии
(идентифика-
ционный номер)
ПО
Алгоритм
вычисления
цифрового
идентификатора ПО
WE2110
__
Р54i
__
__
1.01, 1.02, 1.03
__
Таблица 1
CI-6000
series
firmware
Цифровой
идентификатор
ПО
(контрольная
сумма
исполняемого
кода)
Отсутствует,
исполняемый
код недоступен
Отсутствует,
исполняемый
код недоступен
Защита ПО от преднамеренных и непреднамеренных изменений соответствует
уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики
Нагрузки,
т
Интервалы
взвешивания
Пределы
допускаемой
погрешности
при поверке, кг
Класс точности по ГОСТ Р 53228-2008 ………..………..………………..средний (III).
Максимальная нагрузка (Мах),
минимальная нагрузка (Min), действительная
цена
деления шкалы (d), поверочное деление (е), число поверочных делений (n), количество
грузоприемных платформ (ГПП), интервалы взвешивания и пределы допускаемой
погрешности при поверке приведены в таблице 2.
Таблица 2
МахMin
ЧислоКоли-
d = e, поверочных чество
кгделенийГПП,
n шт.
10015020001; 2
15015030001; 2
200210020002
250210025002
400420020002
500420025002
От 1 т до 25 т вкл.
±
25
Св. 25 т до 100 т вкл.
±
50
От 1 т до 25 т вкл.
±
25
Св. 25 т до 100 т вкл.
±
50
Св. 100 т до 150 т вкл.
±
75
От 2 т до 50 т вкл.
±
50
Св. 50 т до 200 т вкл.
±
100
От 2 т до 50 т вкл.
±
50
Св. 50 т до 200 т вкл.
±
100
Св. 200 т до 250 т вкл.
±
150
От 4 т до 100 т вкл.
±
100
Св. 100 т до 400 т вкл.
±
200
От 10 т до 100 т вкл.
±
100
Св. 100 т до 400 т вкл.
±
200
Св. 400 т до 500 т вкл.
±
300
Лист № 4
Всего листов 5
Габаритные размеры ГПП, м:
- длина.......................................................................................................................... от 6,0 до 10,0 -
ширина: для ГПУ с одной ГПП ............................................................................. от 3,0 до 5,0
для ГПУ с двумя ГПП............................................................................... от 1,5 до 5,0 -
высота.......................................................................................................................... от 0,7 до 2,0
Масса ГПП, т................................................................................................................... от 2,5 до 25
Потребляемая мощность не более, В·А .......................................................................................20
Электрическое питание весов:
– напряжение, В...........................................................................................................220 (+22/-33) –
частота, Гц............................................................................................................................50 (±1)
Диапазон рабочих температур ГПУ весов ………………………..…от минус 50 до плюс 50ºС
Диапазон рабочих температур индикаторов …………………….......от минус 10 до плюс 40ºС
Средний срок службы весов, не менее, лет………………………………………………...…10
Вероятность безотказной работы за 2000 часов ……………………………………………0,92
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации
АЖЕ 2.791.007 РЭ в левой верхней части типографическим способом и на маркировочную
табличку, расположенную на ГПУ весов, фотохимическим способом.
Комплектность средства измерений
Количество
1 комплект
1 - 2 шт.
4 - 8 шт.
1 - 3 шт.
1 шт.
до 100 м
1 комплект
Комплектность весов ТИТАН-М представлена в таблице 3.
Таблица 3
№п/пНаименование
1Грузоприемное устройство (ГПУ), в том числе:
Грузоприемная платформа (ГПП)
Датчик с узлом встройки
Клеммная коробка
2Индикатор
3Кабель соединительный
4Эксплуатационная документация:
Руководство по эксплуатации весов, совмещенное с паспортом
АЖЕ 2.791.007 РЭ
Паспорта на датчики
Руководство по эксплуатации на индикатор
1 экземпляр
1 экземпляр
1 экземпляр
Поверка
осуществляется подокументу ГОСТ Р 53228-2008 «Весы неавтоматического действия.
Метрологические и технические требования. Испытания», Приложение Н.
Основноеповерочноеоборудование:гириклассовточностиМ
1
иМ
1-2
по
ГОСТ OIML R 111-1-2009 «Гири классов Е
1
, Е
2
, F
1
, F
2
, М
1
, М
1-2
, М
2
, М
2-3
, М
3
.
Метрологические и технические требования».
Сведения о методиках (методах) измерений
ОписаниеметодаизмеренийприведеновРуководствепоэксплуатации
АЖЕ 2.791.007 РЭ.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к весам
1 ГОСТ Р 53228-2008«Весы неавтоматического действия. Метрологические и
технические требования. Испытания»;
2 ГОСТ 8.021-2005 «Государственная поверочная схема для средств измерения
массы»;
3 ТУ 4274-017-92761468-2012 Технические условия
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществлениеторговлиитоварообменныхопераций,выполнение
государственных учетных операций.
Изготовитель
Общество с ограниченной ответственностью Завод «СибТензоПрибор» (ООО Завод
«СТП»)
Адрес: 652300, г. Топки Кемеровской области, ул. Заводская, 1
Тел/факс (384-54) 2-05-74; e-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Сибирский
государственный ордена Трудового Красного Знамени научно-исследовательский институт
метрологии» (ФГУП «СНИИМ»)
Адрес: Россия, 630004, г.Новосибирск, проспект Димитрова, 4, тел. (383) 210-08-14,
факс (383)210-13-60, e-mail:
Аттестат аккредитации №30007-09 от 12.12.2009 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.
«___»__________ 2013 г.
