Пневмоцилиндры измерительные CE1L20-100 и CE1L20-200, ГРСИ 54009-13
Номер госреестра:
54009-13
Наименование СИ:
Пневмоцилиндры измерительные
Обозначение типа:
CE1L20-100 и CE1L20-200
Производитель:
Фирма "SMC Corporation", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.06.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51321
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕТИПАСРЕДСТВАИЗМЕРЕНИЙ
Пневмоцилиндры измерительные моделей CE1L20-100 и CE1L20-200
Назначение средства измерений
Пневмоцилиндры измерительные моделей CE1L20-100 и CE1L20-200 (далее -
пневмоцилиндры) предназначены для измерений линейных перемещений подвижных узлов в
системах непрерывного управления.
Описание средства измерений
Принцип действия пневмоцилиндров основан на счете магнитных участков шкалы
штока пневмоцилиндра с помощью
магнитного энкодера. Сигналы с магнитного энкодера
поступают на электронный блок, в АЦП которого преобразуются в величину перемещения
штока.

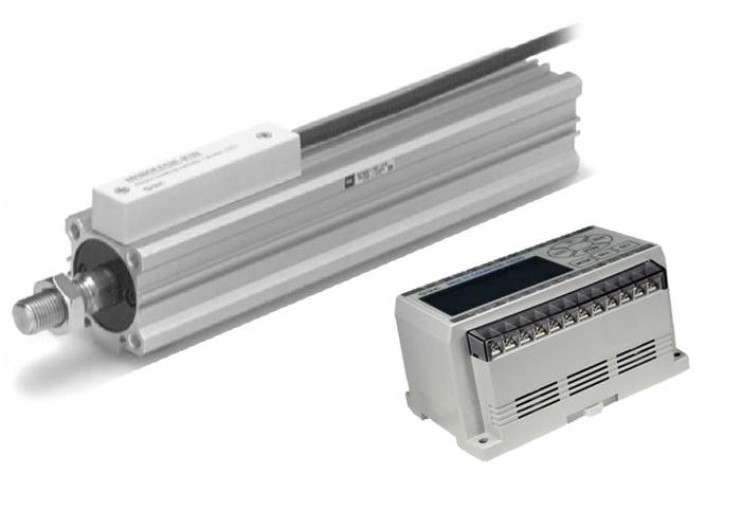

Рисунок 1 - Общий вид пневмоцилиндра и электронного блока
Конструктивно пневмоцилиндры выполнены в виде стального корпуса с размещенным
внутри подвижным цилиндрическим стальным штоком, на котором с равным шагом
нанесены магнитные и немагнитные участки равной протяженности (далее - магнитная
шкала). На стороне корпуса, расположенной над магнитной шкалой, закреплен
магнитный
энкодер. Магнитный энкодер подключается к электронному блоку CEU5 (далее –
электронный блок) с помощью соединительного кабеля. Электронный блок работает от
внешнего источника питания.
Для жесткого закрепления на торцах корпуса пневмоцилиндров устанавливаются
фланцы с крепежными отверстиями. На свободном конце штока предусмотрена резьба и
стопорная гайка для закрепления в рабочем положении.
Электронный блок выполнен в пластмассовом корпусе с электрическими контактами
для подключения источника питания и соединительного кабеля пневмоцилиндра.
Лист № 2
Всего листов 3
Электронный блок снабжен жидкокристаллическим дисплеем для отображения
величины перемещения штока, информации о модели пневмоцилиндра, единицах измерений.
Метрологические и технические характеристики
Основныеметрологическиеитехническиехарактеристикипневмоцилиндров
представлены в таблице 1.
Таблица 1
Наименование параметра и единицы измеренийЗначение параметра
Диапазон измерений линейных перемещений
(длина хода), мм
CE1L20-100
0-100
CE1L20-200
0-200
0,1
±0,2
Дискретность отчета, мм
Пределы допускаемой абсолютной погрешности
измерений линейных перемещений, мм
Напряжение питания, В
Потребляемый ток, мА
Потребляемая мощность, Вт, не более
(10,8-26,4) постоянного тока
40
1,1
55×37×180
125×80×64
55×37×280
125×80×64
0,72
0,30
Габаритные размеры (длина, ширина, высота), мм,
не более:
-пневмоцилиндра
-электронного блока
Масса, кг, не более:
-пневмоцилиндра
-электронного блока
Средний срок службы, лет
Наработка на отказ, ч
1,00
0,30
5
5000
Условия эксплуатации:
- диапазон температуры окружающего воздуха,
о
С
- относительная влажность окружающего воздуха, %
- диапазон атмосферного давления, кПа
от 15 до 25;
до 80;
от 84,0 до 106,7.
Знак утверждения типа
Знак утверждения типа наносится резиновым клише на титульный лист руководства
по эксплуатации и на корпус пневмоцилиндров в виде наклейки.
Комплектность средства измерений
Комплектность пневмоцилиндров представлена в таблице 2.
№
п/п
Наименование
Таблица 2
Количество,
шт.
1Пневмоцилиндр измерительный1
2Соединительный кабель1
3Электронный блок CEU51
4Упаковочная тара1
5Руководство по эксплуатации1
6Методика поверки1
Лист № 3
Всего листов 3
Поверка
осуществляется по документу МП 2512-0022-2012 «Пневмоцилиндры измерительные
моделей CE1L20-100 и CE1L20-200. Методика поверки», утвержденному ГЦИ СИ ФГУП
«ВНИИМ им. Д.И. Менделеева» 15 ноября 2012 г.
Основным средством поверки является прибор измерительный двухкоординатный
ДИП-1, по ТУ 2-034-450-75.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Пневмоцилиндры измерительные
моделей CE1L20-100 и CE1L20-200. Руководство по эксплуатации», 2012 год.
Нормативныеитехническиедокументы,устанавливающиетребованияк
пневмоцилиндрам измерительным моделей CE1L20-100 и CE1L20-200
Техническая документация фирмы «SMC Corporation» (Япония).
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
при выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Фирма «SMC Corporation», Япония.
Адрес: Akihabara UDX 15F, 4-14-1, Sotokanda, Chiyoda-ku, Tokyo 101-0021.
Заявитель
ООО «ЭС ЭМ СИ Пневматик».
Адрес: 199004, г. Санкт-Петербург, Средний пр., 36/40.
Телефон: (812) 718-54-45.
Испытательный центр
ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный № 30001-10.
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19.
Телефон: (812) 251-76-01, факс: (812) 713-01-14.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«__»_________2013 г.
М.п.
