Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 51319

об утверждении типа средств измерений

Лист № 1

Всего листов 2

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Штангенциркули с отсчетом по круговой шкале MarCal 16 U

Назначение средства измерений

Штангенциркули с отсчетом по круговой шкале MarCal 16 U (далее -

штангенциркули) предназначены для измерений наружных и внутренних линейных

размеров деталей, а также глубины пазов, выемок в цехах и лабораториях всех отраслей

машиностроительного комплекса.

Описание средства измерений

Штангенциркули состоят из следующих элементов: штанги, рамки, зажимающего

элемента, круговой шкалы отсчетного устройства, глубиномера, губок с плоскими

измерительными поверхностями для измерений наружных размеров и губок с

кромочными измерительными поверхностями для измерений внутренних размеров.

Принципдействияштангенциркулей–механический.Отсчетразмеров

производится методом непосредственной оценки по миллиметровым

делениям шкалы

штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается

посредством подвижного ободка и блокируется стопорным винтом.

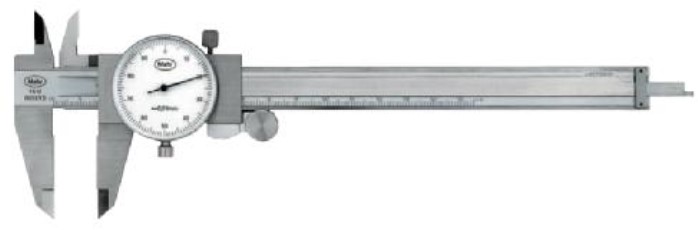

Рисунок 1 – Общий вид штангенциркулей с отсчетом по круговой шкале MarCal 16 U

Диапазон измерений,

мм

Метрологические и технические характеристики

Цена деления Пределы допускаемой

круговой шкалы, абсолютной погрешности,

мммм

от 0 до 150 вкл.0,01 ± 0,03

от 0 до 150 вкл.0,02 ± 0,03

40;

Отклонение от параллельности плоских измерительных

поверхностей, мкм, не более

Отклонение от параллельности измерительных поверхностей

губок для внутренних измерений, мкм, не более

Диапазон рабочих температур, ºС

Относительная влажность воздуха, %

40;

от +10 до +40;

не более 80.

Знак утверждения типа

Знак утверждения типа наносят на титульный лист паспорта штангенциркулей

типографским способом и на наружную поверхность футляра методом наклейки.

Лист № 2

Всего листов 2

Комплектность средства измерений

Наименование

Штангенциркуль с отсчетом по круговой шкале MarCal 16 U

Футляр

Паспорт

Методика поверки

Количество

1 шт.

1 экз.

Поверка

осуществляется по документу МП 54007-13 «Штангенциркули с отсчетом по круговой

шкале MarCal 16 U. Методика поверки», разработанному и утвержденному ГЦИ СИ

ФГУП «ВНИИМС» в январе 2012 г. и включенному в комплект поставки

штангенциркулей.

Основные средства поверки:

- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.

Сведения о методиках (методах) измерений

Методизмеренийприведенвразделе«Порядокработы»паспорта

«Штангенциркуль с отсчетом по круговой шкале MarCal 16 U».

Нормативныеитехническиедокументы,устанавливающиетребованияк

штангенциркулям с отсчетом по круговой шкале MarCal 16 U

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств

измерений длины в диапазоне 1*10

-9

…50 м и длин волн в диапазоне 0,2 … 50 мкм».

Техническая документация фирмы Mahr GmbH, Германия.

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

Выполнение работ по оценке соответствия промышленной продукции и

продукции других видов, а также иных объектов установленным законодательством

Российской Федерации обязательным.

Изготовитель

Фирма Mahr GmbH, Германия.

P.O. Box 100254, 73702, Esslingen

Reutlinger Strasse 48, 73728, Esslingen

Ph +49 711 9312600

Fax +49 711 9312725

E-mail:

mahr.es@mahr.de

Испытательный центр

Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС», г.

Москва. Аттестат аккредитации № 30004-08 от 27.06.2008г.

Адрес: 119361, г.Москва, ул.Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66; E-mail:

office@vniims.ru,

сайт:

www.vniims.ru

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

«___»_______________ 2013 г.

М.п.
