Приложение к свидетельству № 51292
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометрыманометрические серий TG,TF
Назначение средства измерений
Термометры манометрические серий TG, TF (в дальнейшем термометры) предназначены для
измерения температуры жидких и газообразных сред в различных отраслях промышленности во
взрывоопасных зонах.
Описание средства измерений
Принцип действия термометра основан на зависимости между температурой и давлением
термометрического вещества (инертный газ), находящегося в герметично замкнутой
манометрической термосистеме. Манометрическая термосистема состоит из термобаллона,
дистанционного капилляра и манометрической пружины. Под воздействием температуры
изменяетсядавлениевнутриманометрическойсистемы,происходитраскрутка
манометрической пружины, связанной со стрелкой отсчетного устройства. Термометры
состоят из корпуса, в котором размещается манометрическая пружина и отсчетное устройство и
погружаемой части с термобаллоном. Для усиления устойчивости к вибрациям корпус
термометра может быть заполнен демпфирующей жидкостью. Термометры ТG являются
локальными (сжестким креплениемтермобаллона к корпусу),а термометры TF
дистанционными ( с гибким креплением термобаллона к корпусу). Термометры ТG имеют 36
модификаций, TF-18 модификаций, отличающиеся друготдругаконструктивным
исполнением, размерами корпуса, способом крепления термобаллона к корпусу и способом
крепления корпуса на объекте.
Программное обеспечение отсутствует.
Внешний вид термометров серии TG
TGH100А,TGH130А,TGH160А,
TGH100S,TGH130S,TGH160S,
TGH100Т,TGH130Т,TGH160Т,
TGН100U,TGH130U,TGH160U
TGV100A,TGV130A,TGV160A,
TGV100S,TGV130S,TGV160S,
TGV100T,TGV130T,TGV160T,
TGV100U,TGV130U,TGV160U
TGI100A,GI130A,TGI160A,
TGI100S,GI130S,TGI160S,
TGI100T,GI130T,TGI160T,
TGI100U,GI130U,TGI160U
Лист № 2
Всего листов 6

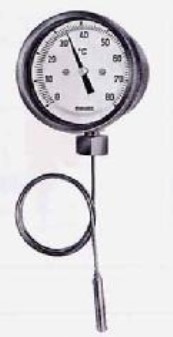

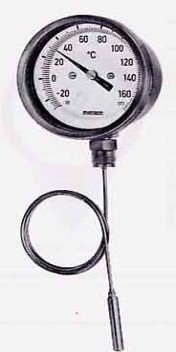

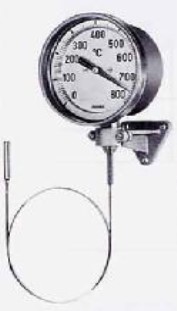

Внешний вид термометров серии TF
TFV100ХI,
TFV130ХI,
TFV160ХI
TFV100AI,
TFV130AI,
TFV160AI
TFН(V)100ЕI,
TFН(V)130ЕI,
TFН(V)160ЕI
TFV(H)100BI,
TFV(H)130BI,
TFV(H)160BI
TFV100TI,
TFV130TI,
TFV160TI
TFV100UI,
TFV130UI,
TFV160UI
Метрологические и технические характеристики
Метрологические и технические характеристики термометров манометрических приведены в
таблице 1и 2.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом и на
циферблат термометра.
Лист № 3
Всего листов 6
Таблица 1
Диапазон
измерений,
°С
1,0 от диапазона шкалы
TG
серия
Модификации
Наименование
характеристики
TGH100А,TGH130А,TGH160А TGV100A,TGV130A,TGV160A TGI100A,GI130A,TGI160A,
TGH100S,TGH130S,TGH160S, TGV100S,TGV130S,TGV160S TGI100S,GI130S,TGI160S
TGH100Т,TGH130Т,TGH160Т TGV100T,TGV130T,TGV160T TGI100T,GI130T,TGI160T
TGН100U,TGH130U,TGH160U TGV100U,TGV130U,TGV160U TGI100U,GI130U,TGI160U
Предел
основной
абсолютной
погрешности
измерения,
±°С
класс 1
Диапазон шкалы, °С
от минус 70 до 40
от минус 40 до 40
от минус 30 до 70
от минус 30 до 170
от минус 30 до 270
от 0 до 60
от 0 до 80
от 0 до 100
от 0 до 120
от 0 до 160
от 0 до 200
от 0 до 250
от 0 до 320
от 0 до 400
от 0 до 500
от 0 до 600
от 0 до 700
от 0 до 800
от минус 70 до 40
от минус 40 до 40
от минус 30 до 70
от минус 30 до 170
от минус 30 до 270
от 0 до 60
от 0 до 80
от 0 до 100
от 0 до 120
от 0 до 160
от 0 до 200
от 0 до 250
от 0 до 320
от 0 до 400
от 0 до 500
от 0 до 600
от 0 до 700
от 0 до 800
от минус 70 до 40
от минус 40 до 40
от минус 30 до 70
от минус 30 до 170
от минус 30 до 270
от 0 до 60
от 0 до 80
от 0 до 100
от 0 до 120
от 0 до 160
от 0 до 200
от 0 до 250
от 0 до 320
от 0 до 400
от 0 до 500
от 0 до 600
от 0 до 700
от 0 до 800
от минус 50 до 20 1
от минус 30 до 30 1
от минус 20 до 60 1
от минус 20 до 150 2
от минус 20 до 240 2
от минус 10 до 501,0
от минус 10 до 70 1
от 10 до 90 1
от 10 до 110 1
от 20 до 140 2
от 20 до 180 2
от 30 до 2202,5
от 30 до 290 5
от 50 до 350 5
от 50 до 450 5
от 100 до 50010
от 100 до .60010
от 100 до 70010
Пределы дополнительной
погрешности от изменения
температуры окружающего
воздуха, %
Показатель тепловой
инерции, с, не более
Защита от воды и пыли
4
IP65
Маркировка взрывозащиты0ExiaIICT6; 1ExibIICT6; 1ExdIICT6; 2ExeIICT6
Диаметр погружаемой6,8,9,13
части, мм
Лист № 4
Всего листов 6
от минус 40 до 120 ( от минус 70 до 120 для мод. с гидрозаполнением)
до 95
Длина погружаемой части, мм Ø 6мм -120,150,200,300, 400 ,500 мах ; Ø 8,9,13 мм - 60, 120,150,200,300, 400 ,500,
600,700, 800,900,1000,1100,1200,1300,1400,1500,1600,1700,1800,1900,2000 мах
Диаметр корпуса, мм
Способ крепленияосевое
термобаллона
100, 130, 160
радиальное в центре
с поворотным
устройством
Масса, кг, не более
Материал термобаллона
Средний срок службы, лет
Наработка на
метрологический отказ, ч
1,5
Нержавеющая .сталь
20
40000
Условия эксплуатации:
температура воздуха, °С
влажность воздуха, %
Таблица 2
TF
Диапазон
измерений,
°С
серия
Модификации
TFV100AI,
TFV100ХI,
TFV130AI,TFV130ХI
TFV160AI
TFV160ХI
TFН(V)100ЕI,
TFV(H)100BI,
TFН(V)130ЕI,
T
F
V(H)130B
I
,
TFН(V)160ЕI
TFV(H)160BI
TFV100TI,TFV100UI,
TFV130TI,TFV130UI,
TFV160TITFV160UI
Пределы
основной
абсолютной
погрешности
измерения, ±°С
класс 1
Наименование
характеристики
Диапазон шкалы, °С
от минус 70 до 40
от минус 40 до 40
от минус 30 до 70
от минус 30 до 170
от минус 30 до 270
от 0 до 60
от 0 до 80
от 0 до 100
от 0 до 120
от 0 до 160
от 0 до 200
от 0 до 250
от 0 до 320
от 0 до 400
от минус 70 до 40
от минус 40 до 40
от минус 30 до 70
от минус 30 до 170
от минус 30 до 270
от 0 до 60
от 0 до 80
от 0 до 100
от 0 до 120
от 0 до 160
от 0 до 200
от 0 до 250
от 0 до 320
от 0 до 400
от минус 70 до 40
от минус 40 до 40
от минус 30 до 70
от минус 30 до 170
от минус 30 до 270
от 0 до 60
от 0 до 80
от 0 до 100
от 0 до 120
от 0 до 160
от 0 до 200
от 0 до 250
от 0 до 320
от 0 до 400
от минус 50 до 20
от минус 30 до 30
от минус 20 до 60
от минус 20 до 150
от минус 20 до 240
от минус 10 до 50
от минус 10 до 70
от 10 до 90
от 10 до 110
от 20 до 140
от 20 до 180
от 30 до 220
от 30 до 290
от 50 до 350
1
1
1
2
2
1
1
1
1
2
2
2,5
5
5
Лист № 5
Всего листов 6
1,0 от диапазона шкалы
4
IP65
от 0 до 500
от 0 до 600
от 0 до 700
от 0 до 800
от 0 до 500
от 0 до 600
от 0 до 700
от 0 до 800
от 0 до 500
от 0 до 600
от 0 до 700
от 0 до 800
от 50 до 450 5
от 100 до 500 10
от 100 до .60010
от 100 до 70010
Пределы дополнительной
погрешности от изменения
температуры окружающего
воздуха, %
Показатель тепловой
инерции, с, не более
Защита от воды и пыли
Маркировка взрывозащиты
Диаметр термобаллона, мм
Длина термобаллона, мм
Длина капилляра, м
0ExiaIICT6; 1ExibIICT6; 1ExdIICT6; 2ExeIICT6
6,8,9,13
50,75,100,150,200
7, 10, 15, 20,25, 50, 100
Диаметр корпуса, мм
100,130,160
Способ крепления термобал-
лона к корпусу и способ
крепления корпуса на
объекте
радиальный
с кронштей-
ном на стену
радиальный радиальный с
монтаж на поворотным
стенусоединением
типа Т
радиальный с
поворотным
соединением
типа U
Масса, кг, не более
радиальныйрадиальный
или осевой, спанельный
кронштейноммонтаж
или панельный
монтаж
2,0
Нержавеющая сталь
Материал погружаемой
части
Средний срок службы, лет
20
Наработка наtrial
метрологический отказ, ч
Условия эксплуатации:
температура воздуха, °Сот минус 40 до 120 ( от минус 70 до 120 для мод. с гидрозаполнением)
влажность воздуха, % до 95
Лист № 6
Всего листов 6
Комплектность средства измерений
-термометр манометрический
-паспортна русском языке
- 1 шт
- 1 экз.
Поверка
осуществляется
по документу
ГОСТ 8.305-78
.
"ГСИ. Термометры манометрические. Методы и
средства поверки".При поверке применяются:термометры сопротивленияплатиновые
эталонные ЭТС 100 3-го разряда; термостат мод. 814, диапазон температур от минус 80 до 40 °С,
нестабильность поддержания температуры ±0,02 °С; термостатжидкостный мод.7312,
воспроизводимая температура 0 °С, нестабильность поддержания температуры ±0,001 °С;
термостат регулируемый ТР-1М,диапазон температур от 40 до 200 °С, нестабильность
поддержания температуры ±0,05 °С; печь лабораторная высокотемпературная, диапазон
температур от 200 до 1100 °С, погрешность поддержания температуры
±
0,5 °С; прецизионный
преобразователь сигналов ТЕРКОН, погрешность измерения ±0,001 Ом.
Сведения о методиках (методах) измерений
Отсутствуют
Нормативные и технические документы, устанавливающие требования к термометрам
манометрическим серий TG, TF
1.ГОСТ 16920-93
²
Термометры и преобразователи температуры манометрические. Общие
технические требования и методы испытаний
²
2. ГОСТ 8.558-2009 " ГСИ. Государственная поверочнаясхема длясредствизмерений
температуры".
3. Техническая документация компании-изготовителя
регулирования
установленных
безопасности к
Рекомендации по областям применения в сфере государственного
обеспечения единства измерений
Осуществлениепроизводственногоконтролязасоблюдением
законодательством Российской Федерации требований промышленной
эксплуатации опасного производственного объекта.
Изготовитель:
компания "RÜEGER SA" , Швейцария.
Юридический адрес
:
Chemin de Mongevon 9, Case postale 98, CH-1023 CRISSIER,
SWIZERLAND . Tel. ++41 (0)21637 32 32, Fax. ++41 (0)21 637 32 00,
E-mail:
,
Испытательный центр:
ГЦИ СИ ФГУП "ВНИИМ им. Д. И. Менделеева",190005, г. Санкт-
Петербург, Московский пр.19, тел. (812) 251-76-01, факс (812) 713-01-14, e- mail:
.Регистрационный номер № 30001-10.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«___»_________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 3181-89 | Термометры к аппарату эфировоздушного наркоза | СП-41 | ОАО "Термоприбор", г.Клин | 2 года | Перейти |
| 12062-89 | Термометры ректальные быстродействующие | ТРБ-01 | ВНПО "Респиратор", Украина, г.Донецк | 3 года | Перейти |
| 13554-93 | Термометры электронные цифровые | ЭЦТ-1,ЭЦТГ-1 | АО "Аквим", г.Воронеж | 2 года | Перейти |
| 47726-11 | Термометры электронные | ТГО-2МП | ООО "Электронно-информационное приборостроение" (ЭЛИПС), пос.Краснообск | 1 год | Перейти |
| 1467-61 | Термометры ртутные стеклянные к влагомеру | ВЧ | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
