Приложение к свидетельству № 51271
об утверждении типа средств измерений
Лист №__1
__
Всего листов__6
__
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Блоки СМД-ДТ-1, СМД-ДТ-2П, СМД-ДП-1
Назначение средства измерений
Блоки СМД-ДТ-1, СМД-ДТ-2П, СМД-ДП-1 (далее – изделия) предназначены для
измерения линейных перемещений при определении деформации строительных конструк-
ций, жилых, промышленных зданий, аварийных, строящихся зданий, мостов, тоннелей, шахт и
конструкций метрополитена.
Описание средства измерений
Изделие предназначено для измерения линейных перемещений при определении де-
формации и преобразования информации в аналоговый электрический сигнал.
Блок СМД-ДТ-2П построен на основе тензометрической полномостовой схемы из-
мерения. Представляет собой специальную конструкцию, состоящую из двух гибких пла-
стин, на которые установлены восемь тензорезисторов. Под воздействием деформации пла-
стин, тензорезисторный мост изменяет своё активное сопротивление. В соответствии с изме-
нением величины сопротивления изменяется выходной сигнал.
Блок СМД-ДТ-1 построен на основе тензометрической полумостовой схемы измере-
ния. Представляет собой специальную упругую конструкцию, на которую установлены два
тензорезистора. Под воздействием деформации конструкции, тензорезисторный полумост
изменяет своё активное сопротивление. В соответствии с изменением величины сопротивле-
ния изменяется выходной сигнал.
Блок СМД-ДП-1 построен на основе потенциометрического датчика перемещений.
Представляет собой каркас, на который намотана в один слой обмотка из тонкого провода. По
виткам обмотки скользит движок, который механически связан с объектом. Под воздей-
ствием механического перемещения движок начинает скользить по обмотке, тем самым из-
меняя её сопротивление. В соответствии с изменением величины сопротивления изменяется
выходной сигнал.
Изделие предназначено для эксплуатации в невзрывоопасной окружающей среде, не
содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушаю-
щих электронные изделия и изоляцию.
Модификации изделия приведены в таблице 1.
Таблица 1
Наименование
Обозначение
Блок СМД-ДТ-2П
ПИЖМ.468223.019
Диапазон измеряемой ли-
нейной деформации, мм
от - 2 до + 2
Блок СМД-ДТ-1
ПИЖМ.468223.020
от - 2 до + 2
Блок СМД-ДП-1
ПИЖМ.402162.004
от - 20 до + 20
Общий вид изделий приведены на рисунках 1.1-1.3, габаритные и установочные
размеры – на рисунках 2.1-2.3.
Лист №__2
__
Всего листов__6
__

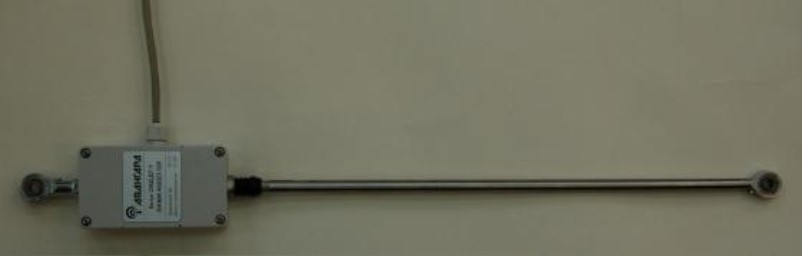

Рисунок 1.1 - Общий вид блока СМД-ДТ-1
Рисунок 1.2 - Общий вид блока СМД-ДТ-2П
Лист №__3
__
Всего листов__6
__
Рисунок 1.3 - Общий вид блока СМД-ДП-1

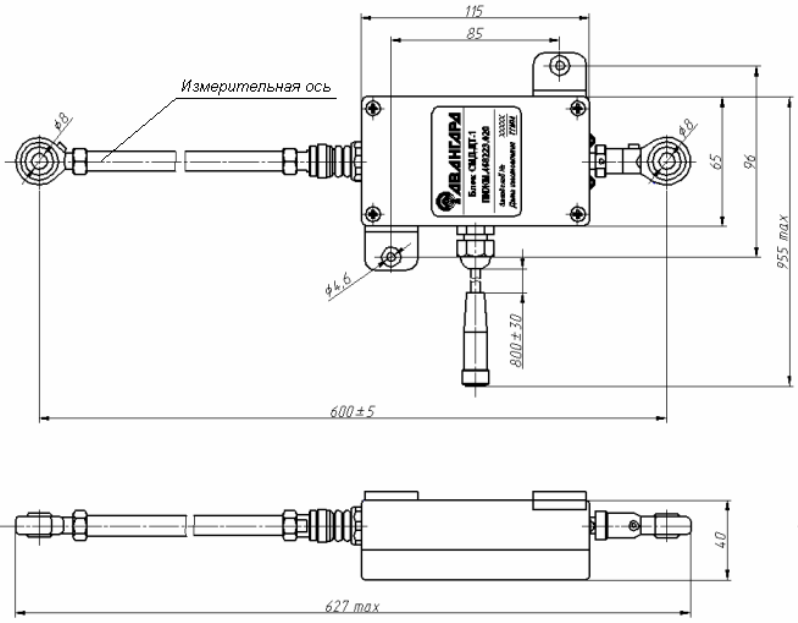

Рисунок 2.1 – Габаритные и установочные размеры блока СМД-ДТ-1
Лист №__4_
_
Всего листов__6
__

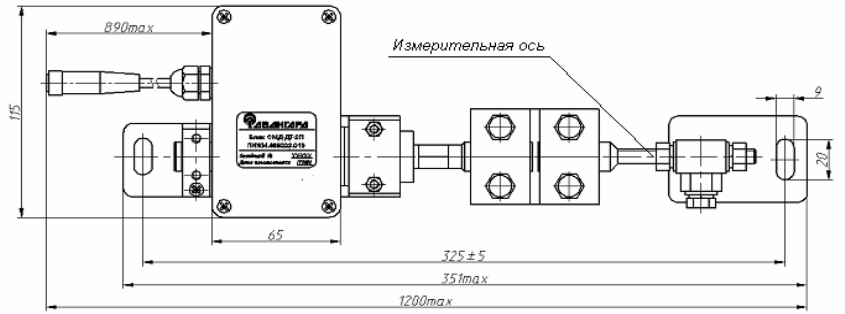

Рисунок 2.2 – Габаритные и установочные размеры блока СМД-ДТ-2П

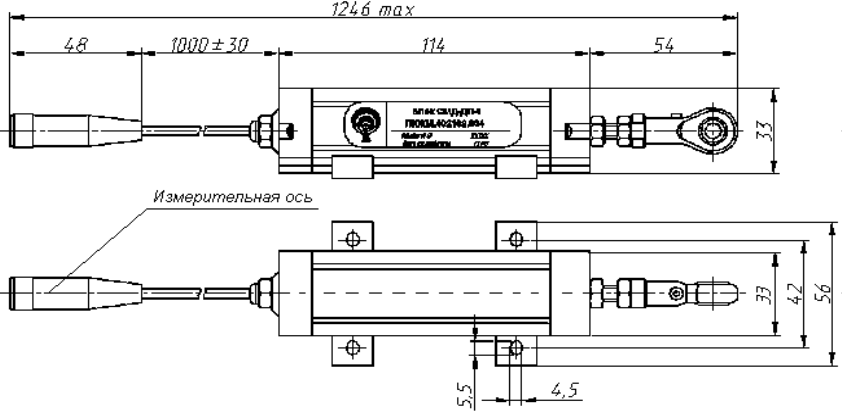

Рисунок 2.3 – Габаритные и установочные размеры блока СМД-ДП-1
Метрологические и технические характеристики
Диапазон измеряемых перемещений, мм
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
Наименование средства измерений
Параметр, единица измеренийБлокБлокБлок
СМД-ДТ-1СМД-ДТ-2ПСМД-ДП-1
±2±2±20
Пределы допускаемой приведенной к верх-
нему пределу измерений погрешности, %
Диапазон рабочих температур, ºС
± 1,5± 1,5± 1
от минус 30 до 60
627х955х40
1200х115х60
1246х33х33
Габаритные размеры (с учетом длины
кабеля), не более, мм
Масса, не более, г
480
3000
250
Лист №__5_
_
Всего листов__6
__
Знак утверждения типа
Знак утверждения типа наносится на титульных листах эксплуатационной докумен-
тации.
Комплектность средства измерений
Комплект блока СМД-ДТ-1 ПИЖМ.468223.020:
– блок СМД-ДТ-1 ПИЖМ.468223.020 – 1 шт.;
– паспорт ПИЖМ.468223.020 ПС – 1 экз;
– методика поверки СДАИ.400204.003 МП;
– руководство по эксплуатации ПИЖМ.468223.020 РЭ – 1 экз;
– комплект монтажных частей ПИЖМ.424911.005-02 - 1шт.;
– упаковка (короб с вкладышем) (60×120×650) мм – 1шт.
Комплектность блока СМД-ДТ-2П ПИЖМ.468223.019:
– блок СМД-ДТ-2П ПИЖМ.468223.019 – 1 шт.;
– паспорт ПИЖМ.468223.019 ПС – 1 экз;
– методика поверки СДАИ.400204.003 МП;
– руководство по эксплуатации ПИЖМ.468223.019 РЭ – 1 экз;
– комплект монтажных частей ПИЖМ.424911.008 (по требованию заказчика) - 1шт.;
– зажим ПИЖМ.301536.055 (по требованию заказчика) – 1шт.;
– упаковка (короб с вкладышем) (75×160×500) мм – 1шт.
Комплектность блока СМД-ДП-1 ПИЖМ.402162.004:
– блок СМД-ДП-1 ПИЖМ.402162.004 – 1 шт.;
– паспорт ПИЖМ.402162.004 ПС – 1 экз;
– методика поверки СДАИ.400204.003 МП;
– руководство по эксплуатации ПИЖМ.402162.004 РЭ – 1 экз;
– комплект монтажных частей ПИЖМ.424911.006 - 1шт.;
– упаковка (короб с вкладышем) (50×50×300) мм – 1шт.
Поверка
осуществляется по документу СДАИ.400204.003 МП, утвержденному руководителем ГЦИ
СИ ОАО «НИИФИ» в апреле 2013 г.
Средства поверки: мультиметр Agilent 34411 (измеряемое напряжение постоянного
тока 1*10
-4
- 10
3
В с поддиапазонами: 0,1-1-10-100-1000 В; погрешность измерений
напряжения постоянного тока: ±[(5*10
-5
)U
X
+(3,5*10
-5
)U
К
] % (при диапазоне 10 В);
индикатор Vogel 242050 (диапазон измерений - 0-12,7 мм, погрешность 0,005 мм, цена
деления - 0,001 мм
);
индикатор часового типа ИЧ-50 (диапазон измерений - 0-50 мм,
погрешность 0,04мм, цена деления - 0,01 мм).
Сведения о методиках (методах) измерений
Методика измерений содержится в руководствах по эксплуатации:
– для блока СМД-ДТ-1 – ПИЖМ.468223.020 РЭ,
– для блока СМД-ДТ-2П – ПИЖМ.468223.019 РЭ,
– для блока СМД-ДП-1 – ПИЖМ.402162.004 РЭ.
Нормативные и техническиедокументы, устанавливающие требования к блокам
СМД-ДТ-1, СМД-ДТ-2П, СМД-ДП-1
Технические условия ТУ 4273-001-07518266-2010.
регулирования
установленных
безопасности к
Рекомендации по областям применения в сфере государственного
обеспечения единства измерений
Осуществлениепроизводственногоконтролязасоблюдением
законодательством Российской Федерации требований промышленной
эксплуатации опасного производственного объекта.
Лист №__6_
_
Всего листов__6
__
Изготовитель
Открытоеакционерноеобщество«Авангард»(ОАО«Авангард»),
Кондратьевский пр., д.72, г. Санкт-Петербург, Российская Федерация, 195271.
Телефон: (8812) 540-15-50
Факс: (8812) 545-37-85
Испытательный центр
Государственный центр испытаний средств измерений ОАО «НИИФИ» (ГЦИ СИ
ОАО «НИИФИ»), Володарского ул., д.8/10, г. Пенза, Российская Федерация, 440026.
Телефон: (8412) 56-26-93
Факс: (8412) 55-14-99
Аттестат аккредитации государственного центра испытаний средств измерений
№ 30146-11 от 17.03.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.
Ф.В.Булыгин
«_____»______________2013 г.
