Приемники опорные синхронизирующие ОСП-2 ТСЮИ.461531.037, ГРСИ 53953-13
Номер госреестра:
53953-13
Наименование СИ:
Приемники опорные синхронизирующие
Обозначение типа:
ОСП-2 ТСЮИ.461531.037
Производитель:
АО "Российский институт радионавигации и времени" (РИРВ), г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.05.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51259/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приемники опорные синхронизирующие ОСП-2 ТСЮИ.461531.037
Назначение средства измерений
Приемники опорные синхронизирующие ОСП-2 ТСЮИ.461531.037 (далее - приемники)
предназначены для частотно-временных и навигационных измерений и применяются при опре-
делении координат, формировании высокостабильного синусоидального сигнала частотой
10 МГц и шкалы времени (ШВ), синхронизированной со ШВ UTC(SU) (UTC(USNO)) (по
ГОСТ 8.567-99) по радиосигналам навигационных космических аппаратов (НКА) космических
навигационных систем (КНС) ГЛОНАСС и GPS.
Описание средства измерений
Конструктивно приемники состоят из блока синхронизации ТСЮИ.467883.029, выпол-
ненного в металлическом корпусе, блока антенного ТСЮИ.464659.077 и усилителя магист-
рального ТСЮИ.468732.068, размещенных на монтажном устройстве. На задней стороне блока
синхронизации расположены разъемы типа СР-50 для выдачи потребителям ШВ и высокоста-
бильных сигналов частоты, разъем для подачи напряжения питания постоянного тока и обмена
информации с ПЭВМ, разъем для подключения антенного кабеля.
Принцип действия приемников основан на измерении текущих навигационных парамет-
ров путем параллельного приема и обработки измерительными каналами сигналов КНС
ГЛОНАСС (36 каналов) с кодом стандартной точности (СТ-код) в частотном диапазоне L1 и L2
с литерами рабочих частот от минус 7 до 12 и КНС GPS с кодом стандартной точности
(C/A-код) в частотном диапазоне L1 (1575,42 МГц).
Для приема сигналов ГЛОНАСС, GPS применяется блок антенный ТСЮИ.464659.077.
Блок антенный ТСЮИ.464659.077 и усилитель магистральный ТСЮИ. 468732.068 обеспечива-
ют прием, фильтрацию и усиление радиосигналов от НКА для дальнейшей обработки в блоке
синхронизации ТСЮИ.467883.029. В блоке синхронизации ТСЮИ.467883.029 реализованы 36
универсальных независимых приемоизмерительных канала, каждый из которых выполняет по-
иск и слежение за радиосигналом отдельного НКА, измерение радионавигационных параметров
радиосигналов и декодирование принятой служебной информации.
Приемники могут работать в четырех режимах: «Инициализация», «Установка частоты и
времени», «Нормальная работа» и «Удержание». В режиме «Инициализация» приемники вы-
полняют поиск и слежение за радиосигналами НКА КНС ГЛОНАСС и GPS, измерение радио-
навигационных параметров и определение координат блока антенного ТСЮИ.464659.077.
В режиме «Установка частоты и времени» приемники проводят подстройку формируемой соб-
ственной ШВ к одной из заданных ШВ и плавную подстройку синусоидального сигнала часто-
той 10 МГц внутреннего кварцевого генератора. В режиме «Нормальная работа» приемники
осуществляют непрерывный мониторинг наличия приема радиосигналов и отсутствие движе-
ния объекта, вычисление нестабильности частоты опорного кварцевого генератора во времени
и расчет максимально допустимого времени работы при отсутствии приема радиосигналов. В
режиме «Удержание» приемники продолжают формировать импульсный сигнал времени 1 Гц и
синусоидальный сигнал частотой 10 МГц, используя для подстройки частоты накопленную ин-
формацию о нестабильности частоты кварцевого генератора, полученную при работе в режиме
«Нормальная работа».

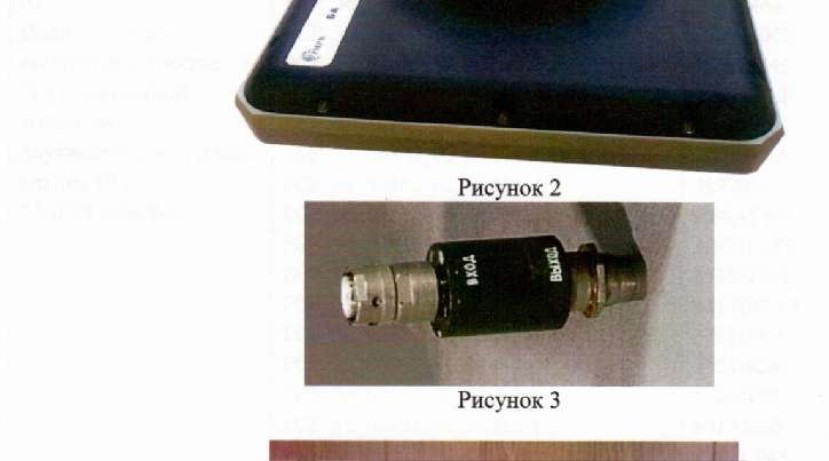

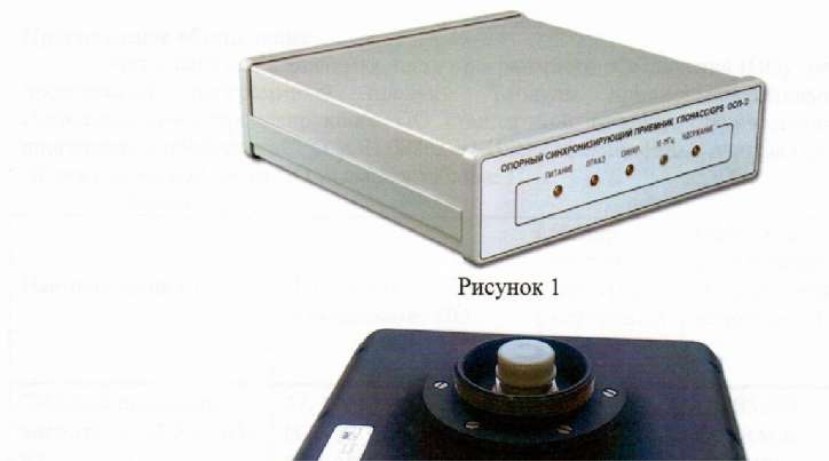

Внешний вид приемников и схема пробировки от несанкционированного доступа при-
ведены на рисунке 1.

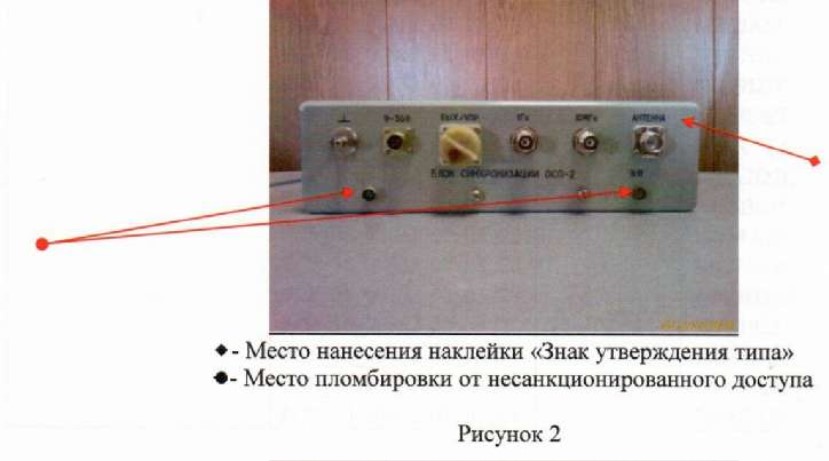

Место нанесения наклейки и место пломбировки приемников от несанкционированного
доступа приведены на рисунке 2.
Лист № 2
Всего листов 6
Рисунок 4
Лист № 3
Всего листов 6
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) средства измерений
представляетпрограммныйпродукт"Модульприемовычислительный2К-363-62.
Навигационно-синхронизирующее ПО стандартной точности двухчастотное. Специальное про-
граммное обеспечение ТСЮИ.00862-02. Идентификационные данные (признаки) метрологиче-
ски значимой части программного обеспечения указаны в таблице 1.
Наименование ПО
Идентификационное
наименование ПО
Таблица 1
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
Алгоритм
вычисления
идентифи-
катора ПО
"Модуль приемо-
вычислительный
2К-363-62
Навигационно-
синхронизирующее
ПО стандартной
точности
двухчастотное.
Специальное ПО
ТСЮИ.00862-02
AL_00503_01_04.f0
FCP_36_00862_02_03.f1
FCP_36_00862_02_03.f2
FCP_36_00862_02_03.f3
FCP_36_00862_02_03.f4
FCP_36_00862_02_03.f5
FCP_36_00862_02_03.f6
FCP_36_00862_02_03.f7
FCP_36_00862_02_03.f8
FCP_36_00862_02_03.f9
FCP_36_00862_02_03.f10
FCP_36_00862_02_03.f11
FCP_36_00862_02_03.f12
FCP_36_00862_02_03.f13
FCP_36_00862_02_03.f14
FCP_36_00862_02_03.f15
FCP_36_00862_02_03.f16
FCP_36_00862_02_03.f17
FCP_36_00862_02_03.f18
FCP_36_00862_02_03.f19
FCP_36_00862_02_03.f20
FCP_36_00862_02_03.f21
FCP_36_00862_02_03.f22
FCP_36_00862_02_03.f23
FCP_36_00862_02_03.f24
FCP_36_00862_02_03.f25
FCP_36_00862_02_03.f26
FCP_36_00862_02_03.f27
FCP_36_00862_02_03.f28
FCP_36_00862_02_03.f29
FCP_36_00862_02_03.f30
FCP_36_00862_02_03.f31
FCP_36_00862_02_03.f32
FCP_36_00862_02_03.f33
FCP_36_00862_02_03.f34
FCP_36_00862_02_03.f35
FCP_36_00862_02_03.f36
Stand_00862_02_03.f37
AL_00503_01_04.f38
Номер
версии ПО
(идентифи-
кационный
номер)
02_03
E4EB31CB
5389BACB
58272464
CBB610C2
BEF4F545
81D08EEF
8A7E1040
19EF24E6
589705F1
AF6AF453
A4C46AFC
37555E5A
4217BBDD
37F1D226
3C5F4C89
622AF70C
E3F75268
734CC945
51362A6E
72F77E92
47259D2F
C05805E7
8B77C8E5
08EA7D7E
B235B601
13934A4D
3BC7A386
A40BD552
637F1953
68C89BC0
2AA762A8
7E08CABC
BA296140
391A77AF
42FC4844
0664F20
5AA5D88F
F30A4AEC
6434B493
WIN-SFV32
Метрологически значимая часть ПО приемников и измеренные данные достаточно за-
щищены от непреднамеренных и преднамеренных изменений. Уровень защиты от непреднаме-
ренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Лист № 4
Всего листов 6
Метрологические и технические характеристики
приведены в таблице 2.
2·10
-12
3·10
-12
2·10
-12
±3
±5·10
-11
±20
Значение характеристики
±10
±15
Таблица 2
Наименование параметра или характеристики
Предел допускаемого среднего квадратического относительного
двухвыборочного отклонения частоты выходного сигнала 10 МГц
в режиме «Нормальная работа»:
- на интервале времени измерений 100 с
- на интервале времени измерений 1000 с
Предел допускаемого среднего квадратического относительного
отклонение частоты выходного сигнала 10 МГц на интервале вре-
мени измерений 1 сутки в режиме «Нормальная работа»
Пределы допускаемой абсолютной погрешности автономного
хранения ШВ на интервале времени измерений 1 сутки в режиме
«Удержание»(приусловиинепрерывнойработы
приемника в режиме «Нормальная работа» не менее 24 ч), мкс
Пределы допускаемого среднего относительного изменения часто-
ты выходного сигнала на интервале времени измерений 1
сутки в режиме «Удержание», (при условии непрерывной работы
приемника в режиме «Нормальная работа» не менее 24 ч)
Пределы допускаемой абсолютной погрешности определений
координат (при доверительной вероятности 0,95), при работе по
сигналам КНС ГЛОНАСС и GPS, м
- в плане
- по высоте
Пределы допускаемой абсолютной погрешности синхронизации
формируемой ШВ со ШВ UTC (SU) и ШВ UTC(USNO) (при дове-
рительной вероятности 0,95) при работе по сигналам КНС ГЛО-
НАСС и GPS, в режиме «Нормальная работа», нс:
Пределы допускаемой абсолютной погрешности синхронизации
формируемой ШВ со ШВ UTC (SU) и ШВ UTC(USNO) (при дове-
рительной вероятности 0,95) при работе по сигналам КНС ГЛО-
НАСС и GPS, в режиме «Инициализация», нс:
±40
Примечание
: погрешности синхронизации со ШВ UTC (SU) или UTC (USNO) обеспечивают-
ся:
- при приеме радиосигналов не менее 4 НКА (с GDOP ≤ 3) при работе по одной из КНС и не
менее 5 НКА при работе по радиосигналам ГЛОНАСС и GPS (с GDOP ≤ 3,5);
- при известных координатах с погрешностью не более 1,5 м по каждой координате;
- при соответствии значения реального смещения между системной ШВ ГЛОНАСС (ШВ GPS)
и UTC (SU) (UTC (USNO)) значению, передаваемому НКА в составе служебной информации.
Параметры импульсного сигнала частотой 1 Гц на нагрузке не ме-
нее 50 Ом:
-полярность импульса
-длительность импульса на уровне 0,5 амплитуды, мс
-длительность фронта, нс, не более
-верхний уровень напряжения, В, не менее
-нижний уровень напряжения, В, не более
положительная
от 1 до 1,2
20
2,4
0,4
Лист № 5
Всего листов 6
от минус 45 до 40
от минус 50 до 70
до 98
до 60 (450)
Значение характеристики
232×232×65
186×92
111×34
2,5
1,0
0,14
Продолжение таблицы 2
Наименование параметра или характеристики
Габаритные размеры, мм, не более
блок синхронизации (длина×ширина×высота)
блок антенный (длина×диаметр)
усилитель магистральный (длина×диаметр)
Масса, кг, не более
блок синхронизации
блок антенный
усилитель магистральный
Напряжение питания от сети постоянного тока, В
Потребляемая мощность от сети постоянного тока, Вт, не более
от 12 до 36
22
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С
для блока синхронизации
для блока антенного и усилителя магистрального
- относительная влажность воздуха при температуре 25
°
С, %
- атмосферное давление, кПа (мм рт.ст)
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и лице-
вую панель блока синхронизации ТСЮИ.467883.029 в виде наклейки.
Комплектность средства измерений
Основной комплект поставки включает:
- блок синхронизации ТСЮИ.467883.029 - 1 шт.;
- блок антенный ТСЮИ.464659.077 - 1 шт.;
- усилитель магистральный ТСЮИ.468732.068 - 1 шт.;
- комплект монтажных частей ТСЮИ.461921.053;
- CD-диск. Общее ПО. Интерфейсное ПО. Исполняемая программа
ТСЮИ.01275-01.01 - 1 шт.;
- эксплуатационная документация согласно ведомости эксплуатационных документов
ТСЮИ.461531.037 ВЭ;
- методика поверки - 1 шт;
- упаковочная тара ТСЮИ.305642.313 - 1 шт.
Поверка
осуществляется по документу МП 53953-13 «Приемники опорные синхронизирующие
ОСП-2 ТСЮИ.461531.037. Методика поверки», утвержденному руководителем ГЦИ СИ
ФГУП «ВНИИФТРИ» в 2013 г.
Основные средства поверки:
- стандарт частоты и времени водородный
Ч1-76А
(
регистрационный № 23671-02
, номи-
нальные значения частоты выходных сигналов 1 Гц, 5 МГц, среднее квадратическое относи-
тельное двухвыборочное отклонение частоты на интервале времени измерений 100 с 2*10
-14
);
- вторичный эталон единиц времени и частоты по ГОСТ 8.129-99 (номинальные значе-
ния частоты выходного сигнала 1 Гц, 5 МГц, суммарная относительная погрешность эталона на
интервале 90 сут. 1,5·10
-14
);
Лист № 6
Всего листов 6
- компаратор частотный VCH-314 (регистрационный № 35266-07), номинальные значе-
ния частоты входных сигналов 5, 10 и 100 МГц, среднее квадратическое относительное откло-
нение частоты входных сигналов при
t
И
= 1 с - 2,0·10
-14
, при
t
И
= 100 с - 1,5·10
-14
);
- частотомер универсальный CNT-90 (регистрационный № 41567-09), диапазон измеряе-
мых частот от 0,1 до 225 МГц, пределы допускаемой относительной погрешности по частоте
внутреннего опорного генератора на интервале 1 год ±1·10
-7
).
Сведения о методиках (методах) измерений
ТСЮИ.461531.037РЭПриемникопорныйсинхронизирующийОСП-2
ТСЮИ.461531.037. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к приемникам
опорным синхронизирующим ОСП-2 ТСЮИ.461531.037
ТСЮИ.461531.037ТУПриемникопорныйсинхронизирующийОСП-2
ТСЮИ.461531.037. Технические условия.
Изготовитель
Акционерноеобщество«Российскийинститутрадионавигацииивремени»
(АО «РИРВ»)
Юридический (почтовый) адрес: 192012, г. Санкт-Петербург, проспект Обуховской Обо-
роны, д.120, лит. ЕЦ
Тел.: (812) 665-58-80; Факс: (812) 665-58-88
Е-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного
унитарногопредприятия«Всероссийскийнаучно-исследовательскийинститутфизико-
технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселе-
ние Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) (495) 744-81-12
Е-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИФТРИ» по проведению испытаний
средств измерений в целях утверждения типа № 30002-08 от 04.12.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 25355-03 | GPS-приемники спутниковые геодезические двухчастотные | Sokkia Radian | Фирма "Point Inc.", США | 1 год | Перейти |
| 4475-74 | Приемники-компараторы фазовые | ПК-66 | Завод "Прибор", Украина, г.Харьков | Нет данных | Перейти |
| 27072-04 | GPS/ГЛОНАСС-приемники спутниковые геодезические двухчастотные | Maxor GGD, Maxor GD, Maxor GG | Фирма "Javad Navigation Systems Inc.", США | 1 год | Перейти |
| 35965-07 | GNSS-станции опорные спутниковые геодезические многочастотные | NET-G3 | Фирма "Topcon Positioning Systems, Inc.", США | 1 год | Перейти |
| 21150-01 | Приемники измерительные к прибору для определения содержания эфирного масла | Нет данных | ПАО "Химлаборприбор", г.Клин | Первичная поверка до ввода в эксплуатацию | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
