Измерители силы переменного тока с функцией дистанционной передачи данных Fluke CNX i3000, ГРСИ 53947-13
Номер госреестра:
53947-13
Наименование СИ:
Измерители силы переменного тока с функцией дистанционной передачи данных
Обозначение типа:
Fluke CNX i3000
Производитель:
Фирма "Fluke Corporation", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.06.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
Всего листов 4
Приложение к свидетельству № 51253
об утверждении типа средств измерений
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕРЕНИЙ
Измерители силы переменного тока с функцией дистанционной передачи
данных Fluke CNX i3000
Назначение средства измерений
Измерители силы переменного тока с функцией дистанционной передачи данных
Fluke CNX i3000 (далее измерители) предназначены для измерения силы и частоты
переменного тока.
Описание средства измерений
Измеритель, внешний вид которого показан на рисунке 1, представляет собой
цифровой портативный электроизмерительный прибор. Принцип действия измерителя при
измерении силы тока основан на измерении магнитного потока, создаваемого измеряемым
током. Для измерения
токонесущий провод охватывается входящим в
комплект поставки
гибким токовым пробником, в котором создается магнитное поле, пропорциональное
измеряемому току.

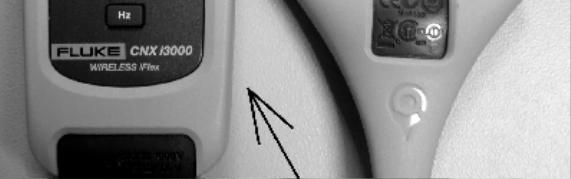

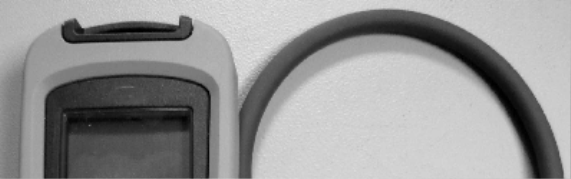

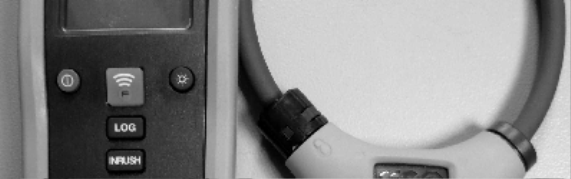

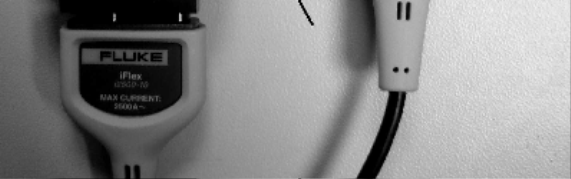

Рисунок 1 - Внешний вид измерителя, стрелкой показано место нанесения знака
утверждения типа.
Лист №2
Всего листов 4
Для отображения результатов измерений на жидкокристаллическом дисплее в
измерителе осуществляется преобразование входных аналоговых сигналов с измерительного
входа в цифровую форму быстродействующим АЦП.
Погрешность измерения частоты переменного тока не нормируется.
Связь измеритетелей с ЭВМ осуществляется через интерфейс беспроводной передачи
данных, с помощью дополнительно приобретаемого устройства для дистанционного сбора и
передачи данных Fluke CNX 3000 PC Adapter.
На передней панели измерителей расположены: жидкокристаллический дисплей и
клавиши управления прибором.
Питание измерителей осуществляется от двух элементов питания типа АА.
Программное обеспечение
Программное обеспечение измерителя встроено в защищённую от записи память
микроконтроллера, что исключает возможность его несанкционированных настройки и
вмешательства, приводящих к искажению результатов измерений. Идентификационные
данные программного обеспечения измерителя представлены в таблице 1.
Наименование
программного
обеспечения
Таблица 1 – Идентификационные данные программного обеспечения измерителя силы
переменного тока с функцией дистанционной передачи данных Fluke CNX i3000
Номер версии
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
Алгоритм
вычисления
цифрового
идентификатора
ПО для измерителя силы
переменного тока с
функцией дистанционной
передачи данных Fluke
CNX i3000
Идентификационное
наименование
программного
обеспечения
Fluke CNX i3000
Firmware
1.0
Отсутствует
Отсутствует
Защита программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики
Основные метрологические и технические характеристики измерителя приведены в
таблицах 2-3.
Таблица 2 – Измерение силы переменного тока
Диапазон, А
Разрешение, А
от 0,5 до 1000
0,1
Пределы допускаемой основной
погрешности при температуре окружающего
воздуха (23 ± 5)°С
± (0,03•I + 0,5 А)
от 1000 до 2500
1
± (0,03•I + 5 А)
Примечание:
1 I– показания измерителя
2 Указанные значения погрешности действительны для частот измеряемого сигнала от
5 до 500 Гц
Лист №3
Всего листов 4
Таблица 3 – Технические характеристики
Наименование характеристики
Значение
Рабочие условия эксплуатации:
диапазон рабочих температур,
°
С
от минус 10 до 50
45
0,1 % от указанной погрешности на 1°С
165 x 63,5 x 14
Относительная важность при
температуре 50
°
С, %
Температурный коэффициент для
температуры окружающего воздуха:
от минус 10 до 18°С и от 28 до 50°С
Габаритные размеры(длина х ширина
х высота), мм
Масса (не более), г
220
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на боковую часть корпуса
измерителя в соответствии с рисунком 1, а также типографским методом на титульные
листы эксплуатационной документации.
Комплектность средства измерений
В комплект поставки входят:
измеритель- 1 шт.;
гибкий токовый пробник - 1 шт.;
элемент питания АА (установлен) - 2 шт.;
руководство пользователя - 1 шт.
Поверка
Поверка осуществляется по документам: МИ 1202-86 «ГСИ.Приборы и
преобразователи измерительные напряжения, тока, сопротивления цифровые. Общие
требования к методике поверки», ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры,
ваттметры, варметры. Методика поверки», МИ 2159-91 «Амперметры непосредственного
включения и клещи электроизмерительные переменного тока свыше 25 А. Методика
поверки».
Основное оборудование, необходимое для поверки:
-
калибраторуниверсальный Fluke5520A.Диапазонвоспроизведениянапряжения
постоянного тока: 0 – 1000 В, пределы допускаемой погрешности:
±
0,002 %; диапазон
воспроизведения напряжения переменного тока: 1 мВ – 1020 В (10 Гц – 500 кГц),
пределы допускаемойпогрешности : ± 0,019 %;диапазонвоспроизведениясилы
постоянного тока: 0 – 20,5 А, пределы допускаемой погрешности :
±
0,01 %;
диапазон
воспроизведения силы переменного тока: 29 мкА –20,5 А (10 Гц – 30 кГц), пределы
допускаемой погрешности :
±
0,05 %;диапазон воспроизведенияэлектрического
сопротивления: 0 – 1100 МОм, пределы допускаемой погрешности :
±
0,0028 %;
диапазон воспроизведения электрической емкости: 0,19 нФ– 110 мФ, пределы
допускаемой погрешности :
±
0,4 %.
Лист №4
Всего листов 4
Сведения о методиках (методах) измерений
Измерители силы переменного тока с функцией дистанционной передачи данных
Fluke CNX i3000. Руководство пользователя.
Нормативные и технические документы,устанавливающие требования к измерите-
лям силыпеременноготокасфункциейдистанционнойпередачиданных
Fluke CNX i3000
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия
промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Фирма Fluke Corporation, США. Адрес: 6920 Seaway Blvd Everett, WA 98203, USA.
Заявитель
Общество с ограниченной ответственностью «НОУБЛ ХАУС БЕТА». Адрес: 125040,
Москва, улица Скаковая, д. 36.
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИМС», аттестат
аккредитации № 30004-08; 119361,Москва, ул. Озерная, 46.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п«____» ____________ 2013 г.
.
