Осциллографы цифровые АКИП-4122, ГРСИ 53946-13

Смотреть ГРСИ
53945-13

Номер госреестра:

53946-13

Наименование СИ:

Осциллографы цифровые

Обозначение типа:

АКИП-4122

Производитель:

Фирма "Fujian Lilliput Optoelectronics Technology Co., Ltd.", Китай

Межповерочный интервал:

1 год

Сведения о типе СИ:

Заводской номер

Заводской номер:

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Скачать
методику поверки СИ

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

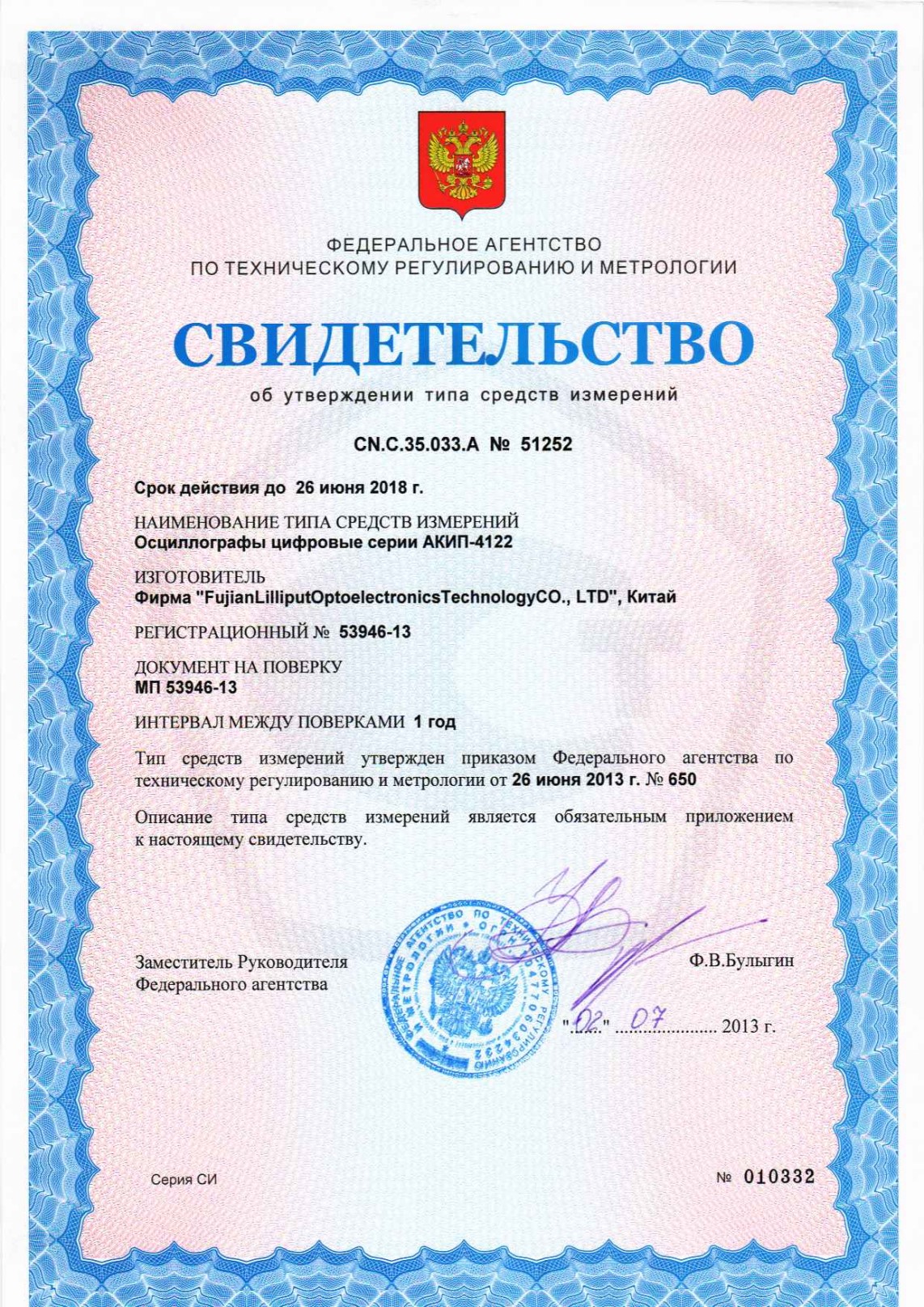

Приложение к свидетельству № 51252

об утверждении типа средств измерений

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Осциллографы цифровые серии АКИП-4122

Назначение средства измерений

Осциллографы цифровые серии АКИП-4122 (далее – осциллографы) предназна-

чены для измерений амплитудных и временных параметров однократных и периодиче-

ских сигналов в диапазоне частот 0...300 МГц и визуального наблюдения формы сигналов.

Описание средства измерений

Конструктивно осциллографы выполнены в пластмассовом корпусе в настольном

исполнении.

Принцип действия осциллографов основан на аналого-цифровом преобразовании

входного напряжения с последующей цифровой обработкой его мгновенных значений и

передачей информации об исследуемом сигнале на встроенный экран и внешний компью-

тер. Управление процессом измерений осуществляется с помощью

встроенного микро-

процессора.

Отображение выборки сигнала на мониторе компьютера, измерение его па-

раметров, а также управление осциллографом осуществляется с

помощью специального

программного обеспечения.

Осциллографы обеспечивают цифровое запоминание сигнала, измерение в диапа-

зоне амплитуд от 2 мВ до 400 В и временных интервалов от 1 нс до 100 с, автоматическую

установку размеров изображения, автоматическое измерение амплитудно-временных па-

раметров входного сигнала с выводом результата измерений на встроенный экран.

Осциллографы обеспечивают возможность подключения к персональному ком-

пьютеру через разъем USB 2.0.

Осциллографы имеют встроенный выход VGA для подключения внешнего мони-

тора (только АКИП-4122 с индексом V).

Осциллографы имеют 12 модификаций: АКИП-4122/1, АКИП-4122/1V, АКИП-

4122/2, АКИП-4122/2V, АКИП-4122/3, АКИП-4122/3V, АКИП-4122/4, АКИП-4122/4V,

АКИП-4122/5, АКИП-4122/5V, АКИП-4122/6, АКИП-4122/6V, отличающихся полосой

пропускания, частотой дискретизации и размещением на передней панели органов управ-

ления.

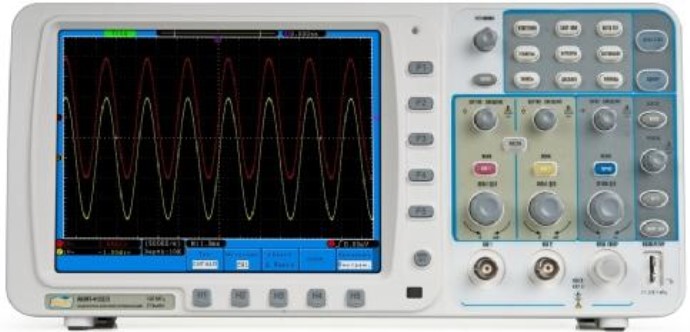

Фотография общего вида приведена на рисунке 1.

Рисунок 1

Лист № 2

Всего листов 5

Программное обеспечение

Наименование программного

обеспечения

3.0.2

Всё встроенное программное обеспечение относится к метрологически значимому.

Идентификационные данные программного обеспечения осциллографов приведе-

ны в таблице 1.

Таблица 1

Номер версии

(идентификаци-

онный номер)

программного

обеспечения

Цифровой идентифи-

катор программного

обеспечения (кон-

трольная сумма ис-

полняемого кода)

Алгоритм вычис-

ления цифрового

идентификатора

программного

обеспечения

Программное обеспечение

осциллографов цифровых серии

АКИП-4122/1 (V)

АКИП-4122/2 (V)

АКИП-4122/3 (V)

АКИП-4122/4 (V)

АКИП-4122/5 (V)

АКИП-4122/6 (V)

2.8.1.1

2.7.2.1

1.8.2.1

1.3.0.1

1.4.0.1

Защита программного обеспечения от непреднамеренных и преднамеренных из-

менений соответствует уровню «А» по МИ 3286-2010.

Наименование

характеристики

5,8 нс

3,5 нс

1,7 нс

1,2 нс

8 бит

Метрологические и технические характеристики

Метрологические и технические характеристики осциллографов приведены в таб-

лице 2.

Таблица 2

Модификации осциллографов

АКИП-4122/2

АКИП-4122/1(V) /АКИП-4122/3 АКИП-4122/4(V)

(V)

АКИП-4122/5

/АКИП-

4122/6(V)

Число каналов, шт.2222

Характеристики системы вертикального отклонения

Максимальная часто-

та дискретизации

1 ГГц на каж-

дый канал (2

канала), 2 ГГц

при объедине-

нии каналов (1

канал)

250МГцна

каждый канал

(2 канала),

500 МГц при

объединении

каналов (1 ка-

нал)

60 МГц

500МГц/1

ГГц на каждый

канал (2 кана-

ла), 1 ГГц/2

ГГц при объе-

динении кана-

лов (1 канал)

100 МГц

200 МГц

1,25/1,6 ГГц на

каждый канал

(2 канала),

2,5/3,2ГГц

при объедине-

нии каналов

канал)

300 МГц

Полоса пропускания

Время нарастания пе-

реходной характери-

стики

Разрешающая способ-

ность по вертикали

от 2 мВ/дел до 10 В/дел – регулируется шагами в последовательно-

сти 1; 2; 5

-2

U + 0,1дел

Коткл + 1 мВ) для значений Ко

5 мВ/дел

1 МОм

2 %

не более 10 пФ

5нс/дел

100 с/дел

0,01 %

Не менее 6 делений шкалы экрана

600 мВ при положении внутреннего делителя «Внеш»;

3 В при положении внутреннего делителя «Внеш/5»

Лист № 3

Всего листов 5

Продолжение таблицы 2

коэффици-

отклонения

Диапазон

ентов

Коткл

Пределыдопускае-

мой абсолютной по-

грешности измерений

напряжения постоян-

ного тока

Входное сопротивле-

ние каналов верти-

кального отклонения

и входа внешней син-

хронизации

Входная ёмкость ка-

налов вертикального

отклонения и входа

внешней синхрониза-

ции

Объем памяти 10 МБайт на канал (2 канала), 10 МБайт в режиме объединения ка-

налов (1 канал)

Характеристики системы отклонения по горизонтали

– 2нс/дел

100 с/дел

–

1 нс/дел – 100 с/дел

Диапазонустановки

коэффициентовраз-

вертки

Пределыдопускае-

мойотносительной

погрешностикоэф-

фициента развёртки

Режимы запуска раз-

вёртки

Синхронизация

автоколебательный, ждущий, режим однократного запуска

Типы синхронизации

по фронту, по условиям длительности импульса, по скорости на-

растанияфронта(среза)импульса,видеосинхронизация

(PAL/SECAM, NTSC; выбор полярности синхронизации, номера

строки и поля ), поочередная синхронизация по фронту между дву-

мя каналами

Минимальныйуро-

вень входного сигна-

ла при котором обес-

печиваетсявнутрен-

няя синхронизация

Внешняя

зация

синхрони- сигнал синхронизации от внешнего источника подаётся на вход

ВНЕШ СИНХР

Минимальная ампли-

туда входного сигна-

ла на входе ВНЕШ.

СИНХР. при которой

обеспечивается внеш-

няя синхронизация

Лист № 4

Всего листов 5

на частоте 100 кГц

15 – 25;

80;

84–106 (630 – 795);

45 – 440;

90 – 264.

В·А,неболее

340×175×85

Продолжение таблицы 2

Trial Х-У

Полоса пропускания

каналагоризонталь- Полоса пропускания равна полосе пропускания аналогового канала

ного отклонения

Разность фаз между

каналами

Условия применения:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

- атмосферное давление, кПа (мм рт. ст.)

- частота питающей сети, Гц

- напряжение питающей сети переменного тока, В

Потребляемаямощностьотсетиэлектропитания,

50.

Габаритные размеры и масса приведены в таблице 3.

Таблица 3

Габаритные размеры, мм

(ширина × высота × глубина), не более

Масса, кг, не более

1,82

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель осциллографов методом

пьезоструйной печати и в центр титульного листа руководства по эксплуатации типограф-

ским способом.

Комплектность средства измерений

В базовый комплект поставки входят:

- осциллограф – 1 шт.;

- сетевой шнур питания – 1 шт.;

- руководство по эксплуатации – 1 экз.;

- методика поверки – 1 экз.;

- пробник пассивный – 2 шт;

- упаковочная коробка – 1 шт.;

Поверка

Метрологические характеристики

осуществляется по документу МП 53946-13 «Осциллографы цифровые серии

АКИП-4122. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Пензен-

ский ЦСМ» 6 марта 2013 г.

Перечень рекомендуемых основных средств поверки:

Наименование и тип

средства измерений

Калибратор осциллографов

FLUKE 9500В

U = ± (1 мВ … 5 В),

U= ± (0,00025

вых

+ 25

-6

);

f= 0,1 Гц … 3,2 ГГц,

f= ± 2,5

-5

Генератор испытательных

импульсов И1-15

=0,25 нс, U

макс

= 10 В

Лист № 5

Всего листов 5

Сведения о методиках (методах) измерений

Методика измерений приведена в разделе 8 руководства по эксплуатации.

Нормативныедокументы,устанавливающиетребованиякосциллографам

цифровым серии АКИП-4122

1 ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств изме-

рений переменного электрического напряжения до 1000 В в диапазоне частот от 1×10

-2

до

2×10

Гц.

2 ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений

времени и частоты.

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

Вне сферы государственного регулирования обеспечения единства измерений

Изготовитель

Фирма «FujianLilliputOptoelectronicsTechnologyCO., LTD», Китай

Адрес: The mansion of optoelectronics, Hengsan Road, Lantian Industrial Zone,

Zhangzhou, Fujian, Китай.

Заявитель

Закрытое Акционерное Общество «Приборы, Сервис, Торговля» (ЗАО «ПриСТ»)

Юридический адрес:

109444, г. Москва, ул. Ташкентская, д. 9

Фактический адрес:

119071 г. Москва, 2-й Донской проезд, д. 10, стр. 4

тел.: (495) 777-55-91, факс: (495) 633-85-02

Испытательный центр

ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный

центр стандартизации, метрологии и

испытаний

в Пензенской области» (ФБУ «Пензен-

ский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

тел./факс: (8412) 49-82-65

e-mail:

pcsm@sura.ru

ГЦИ СИ ФБУ «Пензенский ЦСМ»

зарегистрирован в Государственном реестре

средств измерений под № 30033-10.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.п.«___»_________2013 г.
