Приложение к свидетельству № 51226
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекс измерительно-вычислительный «ИВК-У-08»
Назначение средства измерений
Комплексизмерительно-вычислительный«ИВК-У-08»(далее
-
комплекс)
предназначен для измерений напряжения и силы постоянного тока, частоты переменного
тока, сопротивления постоянному току, а также для регистрации и отображения
результатов измерений и расчетных величин.
Описание средства измерений
Принцип действия комплекса основан на измерении выходных электрических
сигналов напряжения, тока, сопротивления, частоты с датчиков (не входящих в состав
комплекса) температуры, давления, расхода, обработке информации и выдаче ее на
внешние устройства в виде, удобном для пользователя.
Функционально комплекс состоит из четырех типов измерительных каналов (ИК):
- ИК напряжения постоянного тока, соответствующего значениям температуры
(48 ИК);
- ИК силы постоянного тока, соответствующей значениям давления (80 ИК);
- ИК сопротивления постоянному току, соответствующего значениям температуры
(16 ИК);
- ИК частоты переменного тока, соответствующей значениям расхода жидкостей
(2 ИК).
ИК напряжения постоянного тока предназначены для работы с термопарами с
помощьютермопарнойстанцииЕХ1048,измеряющейпостоянноенапряжение,
пропорциональное значениям измеряемой температуры.
ИК силы постоянного тока предназначены для работы с датчиками давления по
двухпроводной схеме соединения.
ИКсопротивленияпостоянному токупредназначеныдляпреобразования
измеряемого сопротивления в токовый сигнал через модуль нормализации сигнала KFD2-
UT2-1 по четырехпроводной схеме соединения.
ИК частоты переменного тока предназначены для измерений частоты выходных
синусоидальных сигналов датчика расхода с помощью нормализатора FL157A-003,
преобразующего синусоидальный сигнал с широким диапазоном амплитуды к сигналу
уровня ТТЛ той же частоты. Сигнал с нормализатора поступает на счетчики модуля PXI-
6608, преобразующего значение частоты последовательности импульсов в цифровой код.
Конструктивно комплекс состоит из:
- шкафа приборного с установленными в нем модулями стандартов PXI, SCXI,
объединенных локальной сетью Ethernet;
- шкафа температурных преобразователей с установленными в нем переходными
клеммами, соединенными кабельными линиями с входными разъемами измерительных
модулей;
- рабочего места оператора с установленными на нем двумя персональными
компьютерами для управления комплексом.
Внешний вид шкафа приборного представлен на рисунке 1, шкафа температурных
преобразователей - на рисунке 2, рабочего места оператора - на рисунке 3.
Лист № 2
Всего листов 6
Знак утверждения типа

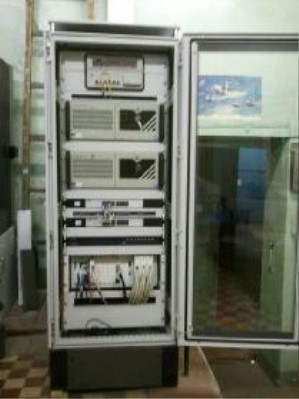

Рисунок 1 – Шкаф приборный

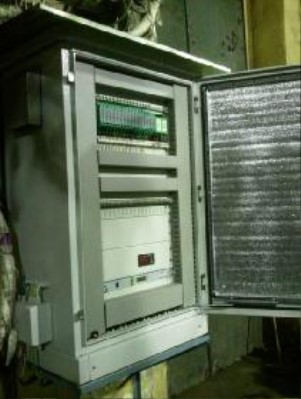

Рисунок 2 – Шкаф температурных
преобразователей

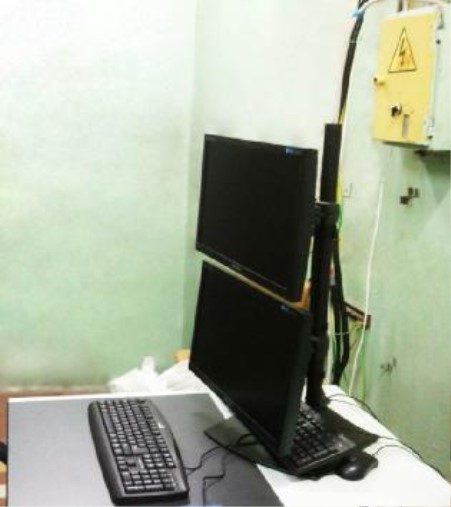

Рисунок 3 – Рабочее место оператора
Конструкция комплекса обеспечивает защиту от несанкционированного доступа к
рабочим частям комплекса, воздействие на которые могло бы повлиять на результаты
измерений. Защита от несанкционированного доступа в шкаф приборный и шкаф
температурныхпреобразователейосуществляетсяпутемзакрытиянаключи
наклеиванием голографических наклеек на места возможного доступа к рабочим частям с
обратной стороны шкафов. Схема размещения наклеек представлена на рисунке 4.
Лист № 3
Всего листов 6
Места нанесения наклеек
Рисунок 4 – Места размещения наклеек на шкафу приборном и шкафу температурных
преобразователей
Программное обеспечение
Программное обеспечение (ПО) комплекса состоит из системной и прикладной
частей.
К системной части ПО относятся операционная система Windows XP и графическая
среда программирования для создания приложений в задачах измерений, управления и
автоматизации LabVIEW Real-Time.
Прикладная часть состоит из трёх программ, идентификационные данные которых
представлены в таблице 1.
ssd_1048.dll
ПО ССД1
v.1.14.4
66BB5337
CRC32
Таблица 1
Наименование
ПО
Идентификацион-
ное наименование
ПО
Номер
версии
(идентифи-
кационный
номер) ПО
Цифровой
идентификатор
ПО
Алгоритм
вычисления
цифрового
идентифика-
тора ПО
Metrology.exe
ПО «Метрология»
v.3.10.2
83B1356C
CRC32
Stendserver.exe
ПО «Сервер»
v.l.33.1.147
802138D4
CRC32
ЗащитаПОотпреднамеренныхизмененийобеспечиваетсясредствами
операционной системы путем установки значения «Только для чтения» (“Read Only”)
свойства файлов. Защита ПО от непреднамеренных изменений обеспечивается функциями
резервного копирования.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики комплекса приведены в таблице 2.
Модули
Лист № 4
Всего листов 6
± 0,05
80
8
± 0,06
8
± 0,06
2
± 0,05
Таблица 2
Наименование характеристики
Количество ИК напряжения постоянного тока, соответствующего
значениям температуры
Значение
характеристики
48
Диапазонизмеренийнапряженияпостоянноготока,от минус 2 до 55
соответствующего значениям температуры, мВ
Пределы допускаемой приведенной (к верхнему пределу (ВП)
измерений) погрешности измерений напряжения постоянного тока,
%
Количество ИК силы постоянного тока, соответствующей значениям
давления
Диапазон измерений силы постоянного тока, соответствующейот 4 до 20
значениям давления, мА
± 0,05
Пределы допускаемой приведенной (к ВП) погрешности измерений
силы постоянного тока, %
Количество ИК сопротивления постоянному току, соответствующего
значениям температуры
Диапазонизмеренийсопротивленияпостоянномутоку,от 80 до 200
соответствующего значениям температуры, Ом
Пределы допускаемой приведенной (к ВП) погрешности измерений
сопротивления постоянному току, %
Количество ИК сопротивления постоянному току, соответствующего
значениям температуры
Диапазонизмеренийсопротивленияпостоянномутоку,от 40 до 130
соответствующего значениям температуры, Ом
от 2 до 1000
Пределы допускаемой приведенной (к ВП) погрешности измерений
сопротивления постоянному току, %
Количество ИК частоты напряжения переменного тока каналов,
соответствующих значениям расхода жидкостей
Диапазон измерений частоты переменного тока, соответствующей
значениям расхода жидкостей, Гц
Пределы допускаемой приведенной (к ВП) погрешности измерений
частоты, %
Питание от сети переменного тока:
- напряжение, В
- частота, Гц
Потребляемая мощность, В
×
А, не более
от 207 до 244
50
±
1
6000
Габаритные размеры (длина
´
ширина
´
высота), мм, не более
шкафа приборного
шкафа температурных преобразователей
рабочего места оператора
820
´
600
´
1650
550
´
955
´
1380
1800
´
905
´
1485
Масса, кг, не более
шкафа приборного
шкафа температурных преобразователей
рабочего места оператора
Срок службы, лет, не менее
200
120
150
10
Лист № 5
Всего листов 6
от 10 до 35
Окончание таблицы 2
Наименование характеристики
Значение
характеристики
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность окружающего воздуха
(при температуре 25
°
С), %
- атмосферное давление, кПа
до 80
от 84 до 106,7
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной
документации типографским способом и на лицевую панель приборного шкафа в виде
наклейки.
Комплектность средства измерений
Комплект поставки приведен в таблице 3.
Примечание
Обозначение
ИНСИ.425827.100.00
ИНСИ.425827.200.00
ИНСИ.425827.300.00
Количество
1 шт.
ПЭВМ-2 шт.
Таблица 3
Наименование
Шкаф приборный
Шкаф температурных
преобразователей
Рабочее место оператора
Руководство по эксплуатации
ИНСИ.425827.000.00РЭ
ИНСИ.425827.000.00ФО
ИНСИ.425827.000.00РО
Формуляр
Руководство оператора
Программное обеспечение
1 шт.
1 комплект
1 шт.
1 шт.
1 шт.
1 комплект
6 CD-дисков
Поверка
осуществляется по документу МИ 2539-99 «Государственная система обеспечения
единстваизмерений.Измерительныеканалыконтроллеров,измерительно-
вычислительных,управляющих,программно-техническихкомплексов.Методика
поверки».
Основные средства поверки:
- калибратор многофункциональный MCX-IIR (рег. № 21591-07): диапазон измере-
ний напряжения постоянного тока от 0 до 60 В, пределы допускаемой относительной
погрешности ± (0,004 - 0,009) %; диапазон измерений силы постоянного тока от 0 до 52
мА, пределы допускаемой относительной погрешности ± 0,005 %; диапазон измерений
сопротивления от 0 до 2 кОм, пределы допускаемой относительной погрешности ± (0,015
- 0,025) %; диапазон измерений частоты от 0 до 1310 Гц, пределы допускаемой
относительной погрешности ± 0,006 %;
- генератор сигналов низкочастотный прецизионный Г3-110 (рег. № 5460-76):
диапазон воспроизведения частоты от 0,01 Гц до 2 МГц, пределы допускаемой
относительной погрешности
±
(3
×
10
-5
)%;
- магазин электрического сопротивления Р4834 (рег. № 11326-90): диапазон
воспроизведения сопротивления от 0,01 до 999999,99 Ом; класс точности 0,02/2,5
×
10
-7
.
Сведения о методиках (методах) измерений
Комплексизмерительно-вычислительный«ИВК-У-08».Руководствопо
эксплуатации. ИНСИ.425827.000.00РЭ.
Лист № 6
Всего листов 6
Нормативные документы, устанавливающие требования к комплексу измерительно-
вычислительному «ИВК-У-08»
Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление деятельности при выполнении работ по оценке соответствия
промышленной продукции и продукции других видов, а также иных объектов
установленным законодательством Российской Федерации обязательным требованиям.
Изготовитель
Общество с ограниченной ответственностью «ИнСис Лтд»
Юридический адрес: 101813, г. Москва, Новая площадь, 3/4
Фактический адрес: 125284, г. Москва, 1-й Боткинский проезд, 8/31
Тел.: (495) 941-9960, факс: (495) 941-9923
Испытательный центр
ГосударственныйцентриспытанийсредствизмеренийФедеральное
государственное унитарное предприятие «Всероссийский научно-исследовательский
институт физико-технических и радиотехнических измерений», аттестат аккредитации №
30002-08 от 04.12.2008 г.
Юридический (почтовый) адрес: 141570, Московская область, Солнечногорский
район, г.п. Менделеево, ФГУП «ВНИИФТРИ», главный лабораторный корпус.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«___» ________ 2013 г.
