Система измерительная - сеть базисная опорная активная Регион Вятка, ГРСИ 53890-13
Номер госреестра:
53890-13
Наименование СИ:
Система измерительная - сеть базисная опорная активная
Обозначение типа:
Регион Вятка
Производитель:
ОАО "Институт территориального планирования "Кировское архитектурное, землеустроительное проектно-изыскательское предприятие" (Кировгипрозем), г.Киров
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 001
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51189
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерительная – сеть базисная опорная активная «Регион Вятка»
Назначение средства измерений
Система измерительная – сеть базисная опорная активная «Регион Trial» (далее по
тексту – система) предназначена для измерений и закрепления на местности с заданной
точностью координатной основы – геоцентрической и локальной (местной) систем коор-
динат Кировской области.
Описание средства измерений
Система представляет собой совокупность распределенных по территории Киров-
ской области опорных базисных пунктов (ОБП), оснащенных непрерывно действующими
приемниками сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛО-
НАСС и GPS, и вычислительного центра (ВЦ), соединенного с ОБП проводными и/или
беспроводными каналами связи.
Принцип действия системы основан на использовании метода относительного пози-
ционирования по ГОСТ Р 53606-2009. Опорные базисные пункты производят непрерыв-
ный прием навигационных сигналов ГНСС, измерений их параметров, первичную обра-
ботку с использованием встроенного программного обеспечения (ПО) и запись результа-
тов, которые по каналам связи передаются в ВЦ системы. ВЦ по результатам измерений
опорных станций с помощью специального ПО определяет в режиме постобработки точ-
ные координаты ОБП системы в заданной системе координат и их взаимное положение.
ГНСС-приемник пользователя, находящегося в зоне действия системы, определяет в
автономном режиме приближенные значения координат своего местоположения, передает
их посредством сети Internet либо по GSM-каналам в ВЦ. ВЦ на основе фиксированных и
измеренных (текущих) координат ближайших к пользователю
ОБП системы формирует
дифференциальные поправки и по запросу передает эти поправки на приемник пользова-
теля. Приемник пользователя получает корректирующую информацию, отнесенную к
месту его установки, и, используя результаты своих измерений и полученную из ВЦ кор-
ректирующую информацию, вычисляет координаты с учетом поправок.
В состав системы входят:
- тридцать пять ОБП на территории Кировской области (Киров, Юрья, Слободской, Ори-
чи, Кумены, Зуевка, Верхошижемье, Кирово-Чепецк, Белая Холуница, Нагорск, Котель-
нич, Даровской, Советск, Нолинск, Богородское, Уни, Нема, Уржум, Кильмезь, Малмыж,
Яранск, Тужа, Кикнур, Вятские поляны, Подосиновец, Санчурск,
Опарино, Кирс, Мура-
ши, Ленинское, Лойно, Луза, Афанасьево, Омутнинск, Стрельская), расположенных в от-
делениях филиалов ОАО «Кировгипрозем»;
- тридцать пять приемников сигналов ГНСС: аппаратура геодезическая спутниковая
TOPCON NET-G3A (32 шт.), из них 9 штук составляют комплект эталонный NET-G3A-EК
для поверки системы; GNSS-станции опорные эталонные NET-G3 (3 шт.), предназначен-
ные для поверки системы.
- ВЦ, расположенный в г. Киров Кировской области, ул. Герцена, д. 88;
- аппаратура и каналы связи для обмена информацией между ВЦ, ОБП и пользова-
телями.

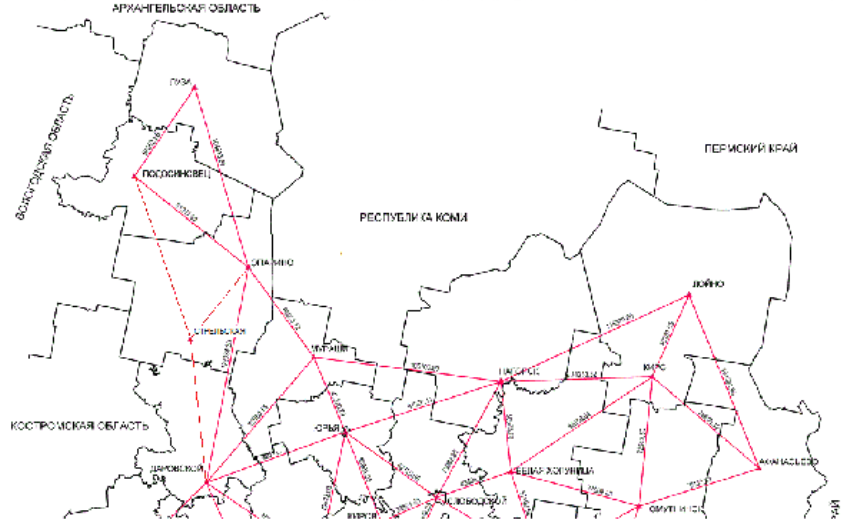

На рисунке 1 показана схема расположения опорных базисных пунктов системы.
Лист № 2
Всего листов 5

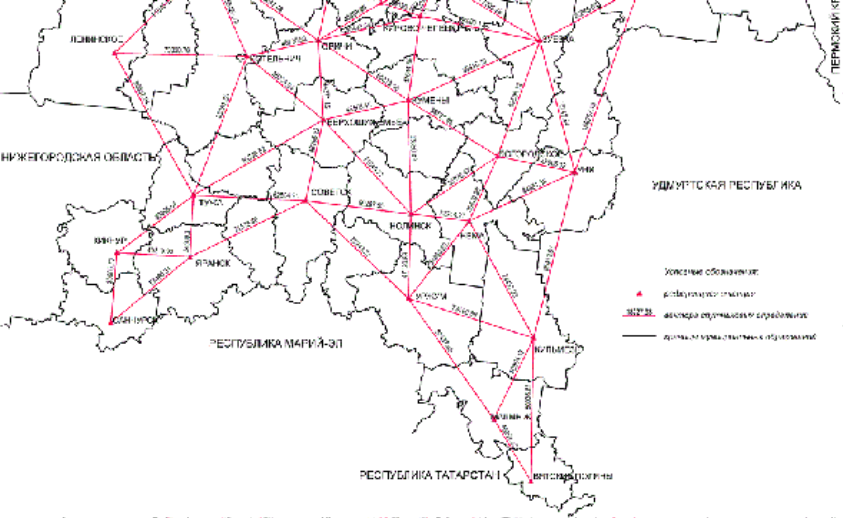

Рисунок 1 – Схема расположения ОБП системы
Лист № 3
Всего листов 5
Наимено-
вание
ПО
Идентификационное
наименование ПО
Номер версии
(идентифика-
ционный номер
ПО
Цифровой
идентификатор ПО
(контрольная
сумма исполняемо-
го кода)
Алгоритм
вычисления
цифрового
идентифи-
катора ПО
Наименование характеристики
Значение
Количество опорных базисных пунктов, шт.
35
Программное обеспечение
В системе применяется ПО TopNET RTK. ПО выполняет функции ВЦ системы;
обеспечивает возможность выдачи дифференциальных поправок конечным потребителям
для работы в режиме реального времени (RTK/VRS при условии нахождения потребителя в
зоне GSM/GPRS покрытия) в форматах кодовых дифференциальных поправок RTCM2.1,
RTCM2.3 и фазовых дифференциальных поправок RTCM2.1, RTCM2.3, RTCM3.1, CMR,
CMR+, а также обеспечивает возможность выдачи данных пользователям для постобра-
ботки в режиме постоянно действующей базовой станции (CORS ПО обеспечивает хране-
ние и архивацию измерительных данных, полученных от ОБП в различных форматах
(RINEX, TPS, с заданной дискретностью, интервалом записи), а также обеспечивает хра-
нение их на FTP сервере.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров-
ню А по МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
TopNET RTK
TopNET RTK
9.5 p1
модуль TopNET-S -
168C6CF4
модуль TopNET-R -
A2B1F579
модуль Download
Center -AD2BFA1E
модуль TopNET- N
- EE565088
CRC16
Метрологические и технические характеристики
Метрологические и технические характеристики системы приведены в таблице 2.
Таблица 2
± 2,5
± 60
± 90
Пределы допускаемой абсолютной погрешности определения длин базисов
(приращений координат), мм
Пределы допускаемой абсолютной погрешности определения координат
объекта в режиме реального времени, мм:
- в плане
- по высоте
Пределы допускаемой абсолютной погрешности определения координат
объекта в режиме постобработки, мм:
- в плане
- по высоте
± 30
± 30
Знак утверждения типа
Знак утверждения типа наносится на Руководство по эксплуатации типографским
способом.
Лист № 4
Всего листов 5
3 шт.
Оборудование вычислительного центра ВЦ:
- серверный компьютер для ПО TopNet RTK
1 шт.
Система измерительная - сеть базисная опорная активная «Регион
Вятка». Методика поверки 651-13-13 МП
Количество
35
шт.
шт.
шт.
шт.
шт.
шт.
шт.
Комплектность средства измерений
Комплект поставки системы приведен в таблице 3
Таблица 3
Наименование
Опорный базисный пункт системы
Оборудование геодезических пунктов:
- GNSS-станции опорные эталонные NET-G3 (заводские номера: 401-
01523, 401-01695, 401-01684)
- комплект эталонный приемников сигналов ГНСС NET-G3A-EК (за-
водские номера: 618-01117, 618-00556, 618-000527, 618-00520, 618-
00518, 618-00594, 618-00525, 618-01195, 618-01580)
- аппаратура геодезическая спутниковая TOPCON NET-G3A
- антенна GPS CR-G3 with Dome со снегозащитным колпаком
- антенный кабель длина 30м RG-213 ЕТС-ЕТС
- источник питания 12 В, 9 А·ч с адаптером 220-240 В, 40 Гц
- кабель интерфейсный RS232 (DB9F-DB9F, прямой)
- trial памяти съемная типа CompactFlash (1 Гб)
- кабель интерфейсный RS232 (DB9F-DB9М, нуль-модем)
- кабель интерфейсный RS232 (DB9M-открытые провода, прямой)
шт.
1 комплект (9 шт.)
9 23 шт.
9
23 шт.
9
23 шт.
9
23 шт.
9
23 шт.
9
23 шт.
9
23 шт.
9
23 шт.
ПО TopNET RTK
Система измерительная - сеть базисная опорная активная «Регион
Вятка». Руководство по эксплуатации
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу 651-13-13 МП «Система измерительная – сеть базисная
опорная активная
«Регион
Вятка». Методика
поверки», утвержденному ГЦИ СИ ФГУП
«ВНИИФТРИ» 25.08.2012 г.
Основные средства поверки:
- три GNSS-станции опорные эталонные NET-G3 (рег. № 41601-09): пределы допускаемой
абсолютной погрешности измерения длины базиса - ±20 мм;
- комплект эталонный приемников сигналов ГНСС NET-G3A-EК (рег. № 44000-10): пре-
делы систематической составляющей погрешности (при доверительной вероятности 0,95)
определения приращений координат методом относительного позиционирования в режи-
ме постобработки - ±1 мм.
Сведения о методиках (методах) измерений
Система измерительная – сеть базисная опорная активная «Регион вятка». Руко-
водство по эксплуатации. Раздел 1.
Нормативные и технические документы, устанавливающие требования к системе
измерительной - сети базисной опорной активной «Регион Вятка»
1 ГОСТ Р 8.750 – 2011 «Государственная система обеспечения единства измере-
ний. Государственная поверочная схема для координатно-временных средств измерений».
2 ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и
землеустроительных работ. Метрологическое обеспечение. Основные положения».
Лист № 5
Всего листов 5
Рекомендации по области применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление геодезической и картографической деятельности, в том числе, ко-
ординатное обеспечение государственного земельного кадастра и государственного када-
стра объектов недвижимости.
Изготовитель
Открытое акционерное общество «Институт территориального планирования
«Кировское архитектурное, землеустроительное проектно-изыскательское предприятие»
(ОАО «Кировгипрозем»).
Юридический (почтовый) адрес: 610046, г. Киров, ул. Герцена, д. 88.
Тел: (8332) 70-86-68, 64-59-14, 35-46-31, E-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федерального государст-
венного унитарного предприятия «Всероссийский научно-исследовательский институт
физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»).
Аттестат аккредитации № 30002-08 от 04.12.2008 г.
Юридический адрес: 141570, Московская область, Солнечногорский р-н, гор. по-
селение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менде-
леево. Тел./факс (495) 744-81-12. E-mail:
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«___»______________2013 г.
М. п.
