Машины координатные измерительные O-INSPECT, ГРСИ 53881-13
Номер госреестра:
53881-13
Наименование СИ:
Машины координатные измерительные
Обозначение типа:
O-INSPECT
Производитель:
Фирма "Carl Zeiss Industrielle Messtechnik GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.06.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51178
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины координатные измерительные O-INSPECT
Назначение средства измерений
Машины координатные измерительные O-INSPECT (далее - КИМ) предназначены
для измерений геометрических размеров деталей сложной формы, отклонения формы и
расположения поверхностей элементов деталей в цехах и лабораториях автомобильной,
судостроительной и авиационной промышленности, приборо- и станкостроения.
Описание средства измерений
Машины координатные измерительные O-INSPECT изготавливаются в двух
модификацияхотличающихсядруготдругаточностнымихарактеристикамии
габаритными размерами и в двух исполнениях (настольные и с основанием).
Три направляющие измерительной машины образуют декартову базовую систему
координат X, Y, Z, в которой расположена подвижная трехмерная измерительная головка
фирмы CarlZeiss.Перемещенияцентращупаголовкиизмеряютсяцифровыми
измерительными системами, установленными вдоль каждой из осей, и соответствующими
считывающими головками.
Перемещениеизмерительнойголовкипонаправляющимвдольосей
обеспечивается электродвигателями постоянного тока, питающимися от трех усилителей
мощностидвигателя сервомотора. Всеэлектродвигатели,считывающиеголовки,
измерительные шкалы, приводные механизмы и направляющие по осям закрыты панелями,
которые защищают ихотзагрязнений. КИМ снабжены системой компенсации
температурных погрешностей.
Измерения производятся в ручном и микропроцессорном режимах. Ручной режим
управления перемещением головки осуществляется при помощи джойстика пульта
управления,микропроцессорныйрежим-откомпьютера,устанавливаемогона
компьютерный стол. На компьютерном столе также расположен пульт управления,
контроллер датчика касания и другое периферийное оборудование. Машины снабжены
двумя датчиками (тактильным VAST XXT и оптическим Discovery).

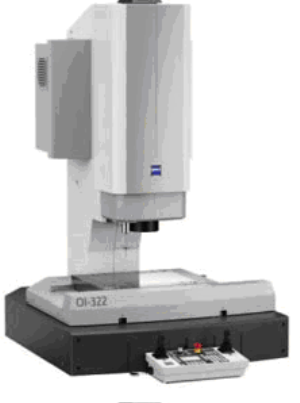

Рисунок 1 - Внешний вид координатных измерительных машин
O-INSPECT с основанием и место нанесения знака утверждения типа
Лист № 2
Всего листов 4
Рисунок 2 - Внешний вид координатных измерительных машин
O-INSPECT настольных и место нанесения знака утверждения типа
Calypso
Calypso
5.х
Бинарный
Программное обеспечение
КИМ O-INSPECT оснащены программным обеспечением Calypso. Вычислительный
алгоритм Calypso расположен в заранее скомпилированных
бинарных файлах и не может быть модифицирован. Calypso блокирует редактирование для
пользователей и не позволяют удалять, создавать новые элементы или редактировать
отчеты.
Идентификационные данные программного обеспечения приведены в таблице
Наименование
программного
обеспечения
Идентификационн
ое наименование
программного
обеспечения
Номер версии
(идентифика-
ционный номер)
программного
обеспечения
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(защитный ключ-
заглушка)
USB-ключ
HASP
Программное обеспечение является неизменным. Средства для программирования
или изменения метрологически значимых функций отсутствуют.
ГлавнойзащитойПОявляетсяUSB-ключ-заглушка.HASP(программа,
направленная на борьбу с нарушением авторских прав на компьютерное пиратство)
использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного
шифрования информации), что позволяет предотвратить неавторизованное использование
ПО.
Защита программного обеспечения КИМ O-INSPECT соответствует уровню «С» по
МИ 3286-2010.
Лист № 3
Всего листов 4
Метрологические и технические характеристики
±(2,4+L/150)
±(1,9+L/250)
±2,4
±1,9
1000
865
1405
-
-
-
От 40 до 70 вкл.
322
442
Cв. 0 до 300 вкл.
Cв. 0 до 200 вкл.
Cв. 0 до 200 вкл.
Cв. 0 до 400 вкл.
Cв. 0 до 400 вкл.
Cв. 0 до 200 вкл.
Модификация
Диапазон измерений по осям, мм
X
Y
Z
Пределы допускаемой абсолютной погрешности
объемных измерений (L – длина в мм), мкм
Пределы допускаемой абсолютной погрешности
измерительной головки, мкм
Габаритные размеры, мм
настольной
-Длина
-Ширина
-Высота
с основанием
-Длина
-Ширина
-Высота
Потребляемая мощность, Вт
-
-
-
600
1360
1055
1775
1500
От 100 до 240, 50-60 Гц
Напряжение сети, В
Допустимая влажность воздуха, %, без
конденсации влаги
Диапазон рабочих температур,
°
С
От +17 до + 35 вкл.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
КИМ типографским способом, а также на нижнюю боковую часть станины методом
наклейки.
Примечание
Кол-во
1 шт.
1 шт.
1 компл.
По заказу
1 компл.
По заказу
Комплектность средства измерений
Наименование
Машина координатная измерительная O-INSPECT
Пульт управления
Приспособления для закрепления измеряемой детали
Комплект сменных измерительных наконечников
Руководство по эксплуатации
Шкаф управления
Методика поверки
1 экз.
1 шт.
1 экз.
Поверка
осуществляетсяподокументуМП53881-13«Машиныкоординатно-измерительные
O-INSPECT. Методика поверки» разработанному ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г.
Основные средства поверки: - концевые меры длины 4-го разряда по МИ 1604-87
Сведения о методиках (методах) измерений
Метод измерений изложен в документе «Машины координатно - измерительные O-
INSPECT. Руководство по эксплуатации» Глава7 Режим измерений.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к машинам
координатным измерительным O-INSPECT
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне 1*10
-9
…50 м и длин волн в диапазоне 0,2 … 50 мкм»
Техническая документация фирмы – изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Фирма Carl Zeiss Industrielle Messtechnik GmbH, Германия.
Carl-Zeiss-Strasse 22, 73447 Oberkochen
Заявитель
ООО «ОПТЭК» 105005, Москва Денисовский пер., д. 26
тел:+7 495 771 64 90 факс:+7 495 933 51 55
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП
«ВНИИМС», г. Москва Аттестат аккредитации Госреестр № 30004-08 от 27.06.2008г. Адрес:
119361, г. Москва, ул. Озерная, д. 46 Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«_____» ____________ 2013 г.
М.п.
