Система измерительная - сеть базисная активная "СТП-Смоленск" Нет данных, ГРСИ 53880-13
Номер госреестра:
53880-13
Наименование СИ:
Система измерительная - сеть базисная активная "СТП-Смоленск"
Обозначение типа:
Нет данных
Производитель:
Смоленский филиал ФГУП "Ростехинвентаризация - Федеральное БТИ", г.Смоленск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 001
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51177
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерительная – сеть базисная активная «СТП-Смоленск»
Назначение средства измерений
Система измерительная – сеть базисная активная «СТП-Смоленск» (далее по тек-
сту – система) предназначена для измерений, закрепления на местности, хранения и пере-
дачи с заданной точностью координатной основы – геоцентрической и локальной систем
координат на территории Смоленской области.
Описание средства измерений
Система представляет собой
совокупность распределенных по территории Смо-
ленской области опорных базисных пунктов (ОБП), оснащенных непрерывно действую-
щими приемниками сигналов глобальных навигационных спутниковых систем (ГНСС)
ГЛОНАСС и GPS, и вычислительного центра (ВЦ), соединенного с опорными базисными
пунктами проводными и/или беспроводными каналами связи.
Принцип действия системы основан на использовании метода относительного по-
зиционирования по ГОСТ Р 53606-2009. Аппаратура ОБП производит непрерывный при-ем
навигационных сигналов ГНСС, измерения их параметров, первичную обработку с ис-
пользованием встроенного
программного
обеспечения (ПО) и
запись результатов, кото-
рые по каналам связи передаются в ВЦ системы. ВЦ по результатам измерений с помо-
щью специального ПО определяет в режиме постобработки точные координаты ОБП в
заданной системе координат и их взаимного положения.
Приемник сигналов ГНСС пользователя, находящегося в зоне действия системы,
определяет в автономном режиме приближенные значения координат своего местополо-
жения, передает их посредством сети Internet либо по GSM-каналам в ВЦ. ВЦ на основе
фиксированных и измеренных (текущих) координат ближайших к пользователю ОБП сис-
темы формирует дифференциальные поправки и по запросу передает эти поправки на
приемник пользователя. Приемник пользователя получает корректирующую информа-
цию, отнесенную к месту его установки, и, используя результаты своих измерений и по-
лученную из ВЦ корректирующую информацию, вычисляет координаты с учетом попра-
вок.
В состав системы входят:
- тринадцать ОБП на территории Смоленской области (Смоленск, Велиж, Рудня,
Демидов, Ярцево, Сафоново, Вязьма, Сычёвка, Гагарин, Починок, Ельня, Угра, Рославль),
расположенных в отделениях филиалов ФГУП «Ростехинвентаризация – Федеральное
БТИ»;
- тринадцать приемников сигналов ГНСС: GNSS-приемники спутниковые геоде-
зические многочастотные DL-V3 (9 шт.), комплект эталонный приемников сигналов
ГНСС DL-V3-K1, предназначенный для поверки системы (4 шт.);
- ВЦ, расположенный в г. Смоленск, Красноармейский проспект, кор. 2;
- аппаратура и каналы связи для обмена информацией между ВЦ, ОБП и пользо-
вателями.

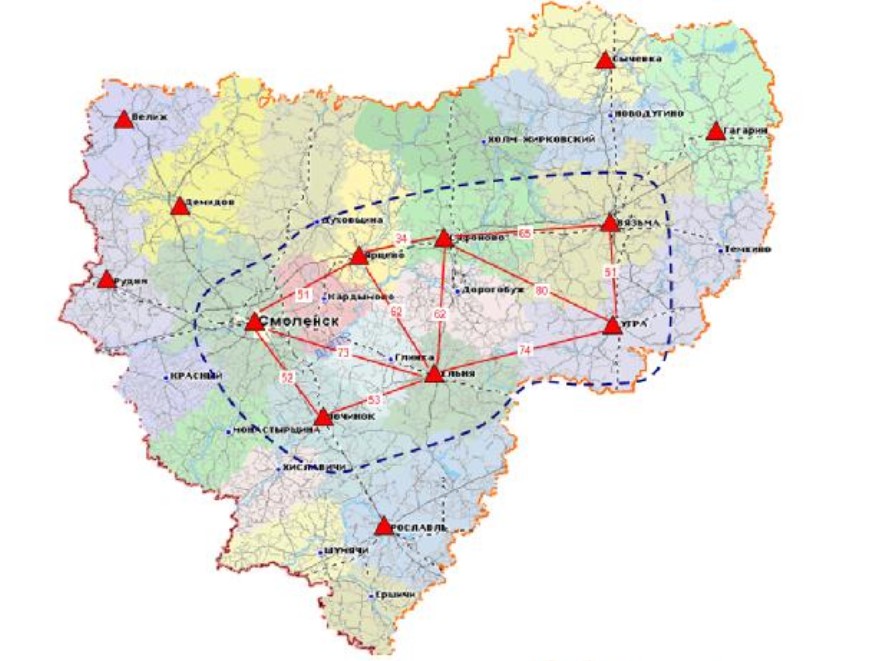

На рисунке 1 показана схема расположения ОБП системы.
Лист № 2
Всего листов 5
Рисунок 1
Программное обеспечение
В системе применяется ПО Geo
++
®
GNSMART и Leica Geo Office (LGO). ПО
GNSMART выполняет
функции инициализации аппаратуры
ОБП: приемников, антенн,
средств коммуникаций по заданным параметрам – типу оборудования, заводским номе-
рам, кодам активации; удаленного управления в реальном времени всеми функциями се-
ти; обработки ситуаций по заданному плану действий при поступлении сигналов тревоги о
функциональных сбоях; селекции получаемой информации по заданным ограничениям;
контроля целостности и анализа качества поступающей измерительной информации, ис-
правления или отбраковки некорректной измерительной; конвертации данных в формат
RINEX, их упаковки в формат Hatanaka и передачи в сервер архивирования; подготовки и
размещении на FTP и Web-сервере измерительной информации в формате RINEX; пере-
дачи (по запросу) спутниковой информации в формате RINEX через Интернет пользова-
телям (по закрытым кодам); генерировании дифференциальных поправок для каждого
приемника системы по кодовой спутниковой информации; разрешения фазовой неодно-
значности для всех наблюдаемых спутников с выявлением пропусков фазовых циклов и их
устранением; сетевой обработки с объединением в общую зону информации всех при-
емников, для которой моделируются основные ошибки спутниковых измерений; по-
строения модели высокоточного навигационного поля корректирующих
поправок в ко-
довые и фазовые измерения в виде полинома, аппроксимирующего влияние ошибок на
измерения для территории, покрываемой системой; ожидания запроса от пользователей в
формате NMEA на получение локальной корректирующей информации; интерполяции
Лист № 3
Всего листов 5
модели высокоточного навигационного поля корректирующих поправок по навигацион-
ным координатам аппаратуры пользователей и передача в GSM-канал локальных коррек-
тирующих поправок в формате RTCM.
ПО LGO выполняет функции приема и проверки качества спутниковой измери-
тельной информации ОС и пользователей; определения базисных линий по результатам
измерений в различных режимах геодезической съемки; уравнивании сети с оценкой
точности полученных результатов; решения задач по трансформированию координат ме-
жду различными системами координат по параметрам перехода, по вычислению нор-
мальных высот с использованием цифровой модели квазигеоида.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров-
ню А по МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1.
Наимено-
вание
ПО
Идентификационное
наименование ПО
Номер версии
(идентифика-
ционный номер
ПО
Цифровой
идентификатор ПО
(контрольная
сумма исполняемо-
го кода)
Таблица 1
Алгоритм
вычисления
цифрово-
го иден-
тификато-
ра ПО
GNSMART
Geo++
®
GNSMART
1.4.9
Версия модуля
GNWEB –
3.1.1.15
CRC32
вычисле-
ние кон-
трольного
значения
цикличе-
ского из-
быточно-
го кода
последо-
вательно-
сти дан-
ных
LGO
Leica Geo Office
Version: 7.01
Build number:
11044
Leica Geo Of-
fice
модуль GNREF -
e888a134f367e5309
64a7d71bda72091
модуль GNNET -
9a87e3fcda1c304d2
91ba1efca25030f
модуль
RTCM_OUT -
1857b91d4a145f4ce
155407905defc02
модуль GNWEB
(gnweb_applet.jar) -
06ac9ce4d063fc885
1f75c18640a1b72
модуль GNWEB
(gnweb_servlet.war)
a7d08e97cb90b41c7
9a1877a2adae0fd
CscsModelCon-
vert.exe
- B9BF92FB
D2FViewerXml.exe
- FDC9A353
Interpo.exe
- 4D2339B6
LGO.exe
- 1F711D5C
LgoGsi2Xml.exe
- 08AAA1C6
CRC32
Лист № 4
Всего листов 5
Метрологические и технические характеристики
Пределы допускаемой абсолютной погрешности (при доверительном интервале
0,67) определения приращений координат в режиме постобработки: ± 30 мм.
Знак утверждения типа
Знак утверждения типа наносится на Руководство по эксплуатации типографским
способом.
Комплектность средства измерений
Комплект поставки системы приведен в таблице 2.
4 шт.
Оборудование вычислительного центра ВЦ-1:
- Сервер HP DL380G6 E5520, 2xQuadCore Processor, 6Gb, 8x300Gb sas,
DVD, ОС Windows 2008 Server с установленным специальным про-
граммным обеспечением (СПО) GNSmart версии 1.4.0.9, фирмы
GEO++.
Оборудование вычислительного центра ВЦ-2:
- компьютер типа Depo Race X340R (i7_920/6Gb 1333/2xT500G/DVD-
RW/FDD/CR/512_HD5700/+1COM/KL/MU/800W - 3; принтер (HP La-
serJet P2055) – 1; ИБП АРС (Smart-UPS 750 VA) – 3.
1 комплект
Система измерительная - сеть базисная активная «СТП-Смоленск»
Методика поверки 651-13-14 МП
1 экз.
1 экз.
Количество
13
Таблица 2
Наименование
Опорный базисный пункт системы
Оборудование пунктов:
- комплект эталонный приемников сигналов ГНСС DL-V3-K1 (зав. но-
мера: NBV10240017, NBV10240018, NBV10240019, NBV10240021)
- GNSS-приемник спутниковый геодезический многочастотный DL-V3
в комплекте
4 шт.
9 шт.
1 комплект
ПО для ВЦ-1 GNSMART
ПО для ВЦ-2 Leica Geo Office
Система измерительная - сеть базисная активная «СТП-Смоленск»
Руководство по эксплуатации
1 комплект
1 комплект
1 экз.
Поверка
осуществляется в соответствии с документом 651-13-14 МП «Система измерительная –
сеть базисная активная «СТП-Смоленск». Методика поверки», утвержденным ГЦИ СИ
ФГУП «ВНИИФТРИ» 25.09.2012 г.
Основные средства поверки: комплект эталонный приемников сигналов ГНСС DL-
V3-K1, заводские номера NBV10240017, NBV10240018, NBV10240019, NBV10240021 (ре-
гистрационный номер 50278-12); пределы систематической составляющей погрешности
определения приращений координат методом относительного позиционирования в режиме
постобработки, мм: ± 1∙(1+10
-6
∙D), где D - измеренная длина базиса в мм.
Сведения о методиках (методах) измерений
Система измерительная – сеть базисная активная «СТП-Смоленск». Руководство
по эксплуатации.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к системе
измерительной - сети базисной активной «СТП-Смоленск»
1 ГОСТ Р 8.750 – 2011 «Государственная система обеспечения единства измере-
ний. Государственная поверочная схема для координатно-временных средств измерений».
2 ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и
землеустроительных работ. Метрологическое обеспечение. Основные положения».
Рекомендации по области применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление геодезической и картографической деятельности, в том числе, ко-
ординатное обеспечение государственного земельного кадастра и государственного када-
стра объектов недвижимости.
Изготовитель
Смоленский филиал ФГУП «Ростехинвентаризация – Федеральное БТИ»
Юридический (почтовый) адрес: 214025, г. Смоленск, ул. Полтавская, д.8.
Тел. (4812) 65-66-33, факс (4812) 35-12-26, E-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федерального государствен-
ного унитарного предприятия «Всероссийский научно-исследовательский институт физи-
ко-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»). Атте-
стат аккредитации № 30002-08 от 04.12.2008 г.
Юридический адрес: 141570, Московская область, Солнечногорский р-н, гор. посе-
ление Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, гор. поселение
Менделеево. Тел./факс (495) 744-81-12. E-mail:
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«___»______________2013 г.
М. п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 69786-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Контур | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 47892-11 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности (АИИС КУЭ) ООО "Невское" | Нет данных | ЗАО "НПО им.Кузнецова", г.С.-Петербург | 4 года | Перейти |
| 49597-12 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Комбинат Волна", РП-40, РУ-6 кВ, секция 1, ячейка №2 | Нет данных | ЗАО "Спецэнергоучет", г.Москва | 4 года | Перейти |
| 74373-19 | Система измерений количества и показателей качества нефти сырой (СИКНС) на УПСВ-2 Мамонтовского месторождения | Нет данных | ООО "Метрология и автоматизация", г.Самара | 1 год | Перейти |
| 56314-14 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности ЗАО "Интеркос-IV" | Нет данных | ЗАО "ОВ", г.С.-Петербург | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
