Анализаторы спектра в реальном масштабе времени SPECMON3, SPECMON6, ГРСИ 53878-13
Номер госреестра:
53878-13
Наименование СИ:
Анализаторы спектра в реальном масштабе времени
Обозначение типа:
SPECMON3, SPECMON6
Производитель:
Компания "Tektronix, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.06.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51175
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы спектра в реальном масштабе времени SPECMON3, SPECMON6
Назначение средства измерений
АнализаторыспектравреальноммасштабевремениSPECMON3,SPECMON6
предназначены для измерения параметров спектра телекоммуникационных сигналов, и
применяются при разработке, монтаже и эксплуатации телекоммуникационного оборудования.
Описание средства измерений
Принцип действия основан на анализе сигналов с помощью быстрого преобразования
Фурье по технологии Swept DPX
TM
, которая позволяет определять параметры спектра сигналов и
их изменение во времени, фиксировать скрытые в частотном диапазоне периодические,
непериодические, и кратковременные сигналы, с отображением измерительной информации в
спектральной и временной области.Для регистрации однократных сигналов и случайных
импульсных помех имеется режим синхронизации по маске с анализом во временной или
частотной области. Наличие антенного входа для GPS и соответствующее программное
обеспечение позволяет выполнять измерения с привязкой к координатам объекта, в том числе
картографирование местности с выдачей измерительной информации о классификации
параметров обнаруженных сигналов. Функциональные возможности обработки измерительной
информации могут быть расширены с помощью опций, поставляемых по заказу.
На внутреннем микропроцессоре установлена операционная система Windows XP,
позволяющая производить мультидоменный анализ измерительной информации в задаваемых
пользователем окнах, с представлением сигналов в различных форматах, в том числе
параметров модуляции сигналов. Внешнее управление осуществляется по интерфейсам GPIB
(IEEE-488.2), LAN (10/100/1000BASE-T), USB 2.0.
Конструктивно анализаторы спектра в реальном масштабе времени SPECMON3,
SPECMON6 выполнены в виде моноблока в настольном исполнении, на передней панели
расположены органы управления и жидкокристаллический дисплей.

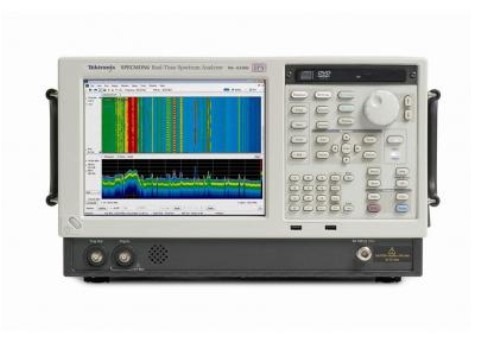

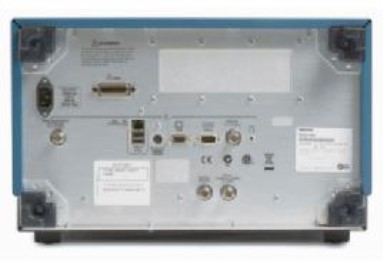

Внешний вид анализаторов спектра в реальном масштабе времени SPECMON3,
SPECMON6 показан на фотографиях 1 (вид спереди) и 2 (вид сзади).
По условиям эксплуатации анализаторы спектра в реальном масштабе времени
SPECMON3, SPECMON6 соответствуют ГОСТ 22261-94 с рабочим диапазоном температур от 5
до 40
о
С.
место пломбирования
фотография 1 – вид спередифотография 2 – задняя панель
Лист № 2
Всего листов 5
Анализаторы спектра в реальном масштабе времени SPECMON3, SPECMON6
поставляются в базовом исполнении, и с набором опций, перечисленных в таблице ниже.
опциянаименование
10 измерение AM, FM, ΦM
11измерение фазовых шумов и джиттера
12измерение временных интервалов
20детальный анализ сигналов
21анализатор модулированных сигналов
22анализатор OFDM
40полоса частот анализа 40 МГц
опциянаименование
50предварительный усилитель
52триггер частотной маски
53 расширение памяти до 4 Гбайт
40 полоса частот анализа 40 МГц
110 полоса частот анализа 110 МГц
200 расширенная функция триггера
56KRконструкция для стойки
Программное обеспечение
Программное обеспечение установлено на внутренний микропроцессор и выполняет
функцииуправлениярежимамиработы,обработкиипредставленияизмерительной
информации. Общие сведения о программном обеспечении приведены в таблице ниже.
идентификационное наименование
идентификационный номер версии
класс риска
SPECMON Firmware
2.7 и выше
A по WELMEC 7.2 для категории P
Метрологические и технические характеристики
± 1·10
-7
± 3·10
-7
от 9 кГц до 3 ГГц
от 9 кГц до 6,2 ГГц
25 МГц
40 МГц
110 МГц
диапазон частот
SPECMON3
SPECMON3
полоса частот анализа сигналов в реальном времени
стандартное исполнение
опция 40
опция 110
пределы основной допускаемой погрешности частоты опорного
генератора при температуре от 20 до 30
о
С после заводской
калибровки
пределы допускаемого временного дрейфа частоты опорного
генератора за 10 лет
пределы дополнительной погрешности частоты опорного генератора в
интервале температур от 5 до 40
о
С
± 1·10
-7
10 МГц
0 дБм
1
10 МГц
± 3·10
-6
от – 10 до + 6 дБм
параметры выхода синхронизации
частота
уровень, не менее
параметры входа синхронизации
частота
диапазон синхронизации
уровень
полоса пропускания
стандартное исполнение, и с опцией 40
с опцией 110 дополнительно
от 0,1 Гц до 5 МГц
10 МГц
примечание 1. здесь и далее сокращение «дБм» обозначает уровень мощности сигнала в дБ
относительно мощности 1 мВт
Лист № 3
Всего листов 5
– 141 дБм
– 150 дБм
– 136 дБм
– 154 дБм
– 153 дБм
– 151 дБм
– 149 дБм
± 0,2 дБ
± 0,35 дБ
± 0,5 дБ
– 103 дБн/Гц
2
– 109 дБн/Гц
– 112 дБн/Гц
+ 30 дБм
+ 20 дБм
– 158 дБм
– 158 дБм
– 164 дБм
– 163 дБм
– 161 дБм
± 0,31 дБ
± 0,31 дБ
± 0,5 дБ
± 0,5 дБ
± 0,7 дБ
± 0,1 дБ
± 0,2 дБ
± 0,4 дБ
± 0,5 дБ
уровень фазовых шумов на частоте 1 ГГц, не более
при отстройке 1 кГц
при отстройке 10 кГц
при отстройке 100 кГц
максимальный уровень сигнала на входе
без предварительного усилителя
с предварительным усилителем
усредненный уровень собственных шумов, нормализованный к полосе
пропускания 1 Гц, не более
без предварительного усилителя
на частотах от 4 до 10 кГц (LF Path)
на частотах от 10 кГц до 32 МГц (LF Path)
на частотах от 1 до 10 МГц
на частотах от 10 МГц до 2 ГГц
на частотах от 2 до 3 ГГц
на частотах от 3 до 4 ГГц
на частотах от 4 до 6,2 ГГц
с предварительным усилителем (опция 50)
на частотах от 1 до 32 МГц (LF Path)
на частотах от 1 до 10 МГц
на частотах от 10 МГц до 2 ГГц
на частотах от 2 до 3 ГГц
на частотах от 3 до 6,2 ГГц
пределы основной допускаемой погрешности измерения уровня
мощности (ослабление аттенюатора 10 дБ) при температуре (23 ± 5) °C
RF Path, 100 МГц
LF Path, 10 МГц
неравномерность амплитудно-частотной характеристики (ослабление
аттенюатора 10 дБ) при температуре (23 ± 5) °C, не более
предварительный усилитель выключен, – 20 дБм
на частотах от 10 до 32 МГц (LF Path)
на частотах от 10 МГц до 3 ГГц
на частотах от 3 до 6,2 ГГц
с предварительным усилителем (опция 50), – 50 дБм
на частотах от 10 до 32 МГц (LF Path)
на частотах от 10 МГц до 3 ГГц
на частотах от 3 до 6,2 ГГц
неравномерность амплитудно-частотной характеристики в полосе
частот анализа (центральная частота 200 МГц), не более
в полосе 300 кГц
в полосе до 10 МГц
в полосе до 40 МГц (опции 40, 110)
в полосе до 110 МГц (опция 110)
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
тип соединителей входного разъема ВЧ
габаритные размеры (ширина х высота х глубина), мм
масса (без аксессуаров)
N(f)
473 х 282 х 531
24,7 кг
примечание 2: здесь и далее сокращение «дБн» обозначает уровень мощности сигнала в дБ
относительно уровня мощности на центральной (несущей) частоте
Лист № 4
Всего листов 5
частота и напряжение электропитания
потребляемая мощность, не более
условия эксплуатации
рабочий диапазон температур
диапазон температур транспортирования и хранения
относительная влажность при температуре до + 30
о
С
50 Гц; от 200 до 240 В
400 Гц; от 90 до 132 В
400 Вт
группа 3 ГОСТ 22261-94
от + 5 до + 40
о
С
от – 20 до + 60
о
С
до 90 %
предельная высота над уровнем моря
рабочие условия
транспортирование и хранение
электромагнитная совместимость
безопасность
3000 м
12200 м
по ГОСТ Р 51522-99
по ГОСТ Р 52319-2005
Знак утверждения типа
Знак утверждения типа наносится заднюю панель корпуса анализаторов спектра в
реальном
масштабе времени SPECMON3, SPECMON6 в
виде
наклейки и на
титульный лист
руководства по эксплуатации типографским способом.
1 шт. по заказу
1 шт.
1 шт.
кол-во
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Комплектность средства измерений
наименование и обозначение
Анализатор спектра в реальном масштабе времени
SPECMON3, SPECMON6
Кабель сетевой
Клавиатура USB
Мышь компьютерная USB
Адаптер BNC(f)-N(m)
Крышка лицевой панели
Краткое руководство пользователя (брошюра на английском языке)
Руководство по применению (брошюра на английском языке)
Руководство по программированию на CD
Анализаторы спектра в реальном масштабе времени серий SPECMON3,
SPECMON6. Руководство по эксплуатации. 071-3070-00 (на CD)
Анализаторы спектра в реальном масштабе времени SPECMON3,
SPECMON6. Методика поверки. МП РТ 1911-2013
Поверка
осуществляется по документу МП РТ 1911-2013 «Анализаторы спектра в реальном масштабе
времени SPECMON3, SPECMON6. Методика поверки», утвержденному руководителем ГЦИ
СИ «Ростест-Москва» 14.05.2013 г.
Средства поверки:
наименование и требования к
метрологическим характеристикам
генератор сигналов
диапазон частот от 10 МГц до 6,2 ГГц;
диапазон уровня мощности
от – 50 до + 5 дБм; уровень фазовых
шумов на частоте 1 ГГц при отстройке
10 кГц не более – 117 дБн/Гц;
вход синхронизации 10 МГц
рекомендуемые эталонные средства измерений
и метрологические характеристики
генератор сигналов измерительный
Anritsu MG3691C с опциями 2, 3, 4
диапазон частот от 8 МГц до 10 ГГц;
диапазон уровня от – 115 до + 15 дБм
уровень фазовых шумов на частоте 1 ГГц при
отстройке 10 кГц не более – 119 дБн/Гц;
вход синхронизации 10 МГц
Лист № 5
Всего листов 5
стандарт частоты рубидиевый SRS FS725
номинальный уровень сигнала частотой 10 МГц
+ 7 дБм; годовой дрейф частоты не более ± 1·10
-10
стандарт частоты
уровень сигнала от 0 до + 10 дБм;
относительная погрешность частоты
сигнала 10 МГц не более ± 1·10
-9
частотомер
разрешение на частоте 10 МГц не хуже
1 Гц; вход синхронизации 10 МГц
ваттметр проходящей СВЧ мощности
относительная погрешность измерения
мощности от – 50 до – 10 дБм в
диапазоне частот от 10 МГц до 18 ГГц
не более ± 0,1 дБ
частотомер универсальный Tektronix
F
CA3000
разрешение на частоте 10 МГц не хуже 0,001 Гц;
вход синхронизации 10 МГц
ваттметр проходящей мощности СВЧ
Rohde & Schwarz NRP-Z28
относительная погрешность измерения мощности
от – 50 до + 20 дБм в диапазоне частот от 10 МГц
до 18 ГГц не более ± 0,1 дБ
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «071-3070-00. Анализаторы спектра в реальном
масштабе времени серий SPECMON3, SPECMON6. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к анализаторам спектра в
реальном масштабе времени SPECMON3, SPECMON6
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия.
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений
времени и частоты.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений
мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление мероприятий государственного контроля (надзора).
Выполнение работ по оценке соответствия промышленной продукции установленным
законодательством Российской Федерации обязательным требованиям.
Изготовитель
Компания “Tektronix, Inc.”, США
P.O Box 500, Beaverton, Oregon 97077-0001, USA, tel. 1(800)426-2200, fax 1(503)627-5622
Заявитель
ЗАО «АКТИ-Мастер»; 125438, г. Москва, 4-й Лихачевский пер., 15, стр. 3;
тел./факс (499)154-74-86
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в г. Москве (ФБУ «Ростест-Москва»), аттестат
аккредитации № 30010-10 от 15.03.2010 г.;
117418 Москва, Нахимовский пр., 31; тел. (499)129-19-11, факс (499)129-99-96
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
______________ Ф.В. Булыгин
«______»_______________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 16726-97 | Анализаторы растворенного кислорода | YSI Model 55 Handheld Dissolved Oxygen System | Фирма "YSI Inc.", США | 1 год | Перейти |
| 14992-02 | Шумомеры-анализаторы спектра двухканальные прецизионные интегрирующие | 2900 | Фирма "Larson-Davis", США | 1 год | Перейти |
| 14106-94 | Анализаторы фотометрические | 3501/3401 | Фирма "ABB Process Analytics", США | 1 год | Перейти |
| 47492-11 | Анализаторы зольности и влажности конвейерные | AshScan, AshScan Duo | Фирма "Callidan Instruments", Австралия | 1 год | Перейти |
| 10002-85 | Анализаторы кондуктометрические | АКК-М-01 | Опытный завод аналитических приборов ПО "Дила", Грузия, г.Гори | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
