Номер госреестра:
53858-13
Наименование СИ:
Счетчики газа
Обозначение типа:
Принц
Производитель:
ООО Завод "РаДан", г.Екатеринбург
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.04.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51151
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа «Принц»
Назначение средства измерений
Счетчики газа «Принц» предназначены для измерения объема газа при учете потребления
газа индивидуальными потребителями.
Описание средства измерений
Принцип действия счетчиков газа «Принц» основан на определении времени прохождения
ультразвукового импульса по потоку и против потока газа. Импульс, направленный по потоку,
распространяется быстрее импульса, направленного против потока. Времена распространения
импульсов, а также разница времен, пропорциональны скорости потока газа и, следовательно,
измеряемому объему. Счетчики газа «Принц» конструктивно состоят из: мерного тракта, кор-
пуса платы, крышки корпуса.
Мерный тракт изготовлен в виде полой трубы, внутри которой располагаются два пьезоке-
рамических преобразователя, два зеркала и датчик температуры. На мерном тракте смонтиро-
ван корпус платы с установленной печатной платой. Мерный тракт имеет нормированные для
каждого типоразмера счетчика геометрические характеристики. Пьезокерамические преобразо-
ватели предназначены для излучения и приема акустических ультразвуковых колебаний. Полу-
проводниковый датчик температуры
предназначен для измерения температуры
газа. Питание
счетчика осуществляется от установленного элемента питания. Мерный тракт соединяется с
газовой магистралью двумя штуцерами, имеющими трубную резьбу.
Эскиз мерного тракта изображен на рисунке 1.
t
Пьезопреобразователи
Датчик
температуры
Зеркала
Рисунок 1 – Эскиз мерного тракта
В корпусе платы установлены:
-
микропроцессор, управляющий работой счетчика по программе;
-
жидкокристаллический дисплей, предназначенный для вывода информации.

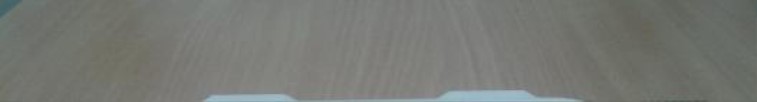

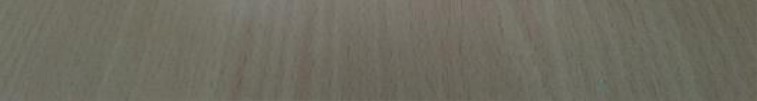

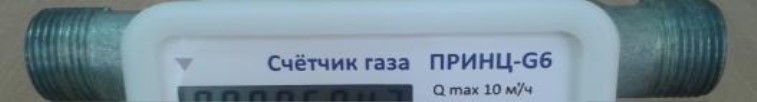

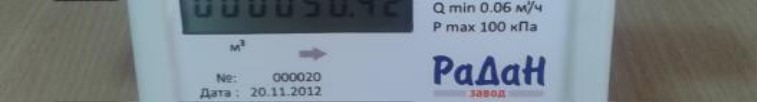

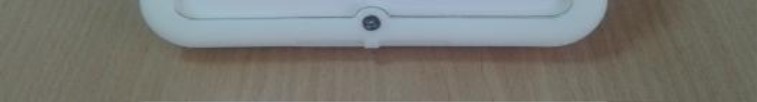

Общий вид счетчика газа «Принц» представлен на рисунке 2.
Лист № 2
Всего листов 5
Рисунок 2 - Общий вид счетчика газа «Принц»

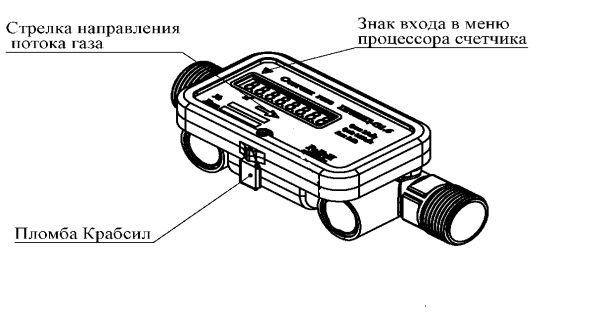

Для защиты от несанкционированного доступа счетчики пломбируются с помощью
пломбировочной проволоки и пломбы Крабсил. Схема пломбировки счетчиков представлена на
рисунке 3.
Рисунок 3 – Схема пломбировки счетчика
Программное обеспечение
Программное обеспечение является встроенным. Преобразование измеряемых величин и
обработка измерительных данных выполняется с использованием внутренних аппаратных и
программных средств. Программная среда постоянна, отсутствуют средства и пользовательская
оболочка для программирования или изменения программного обеспечения. Программное
обеспечение не влияет на метрологические характеристики средства измерений.
Лист № 3
Всего листов 5
ПОсПР
1.01
DBF4
CRC16
Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой па-
мяти и не могут быть изменены без подключения счетчика к компьютеру.
Все программное обеспечение счетчика является метрологически значимым.
Влияние программного обеспечения на метрологические характеристики счетчика от-
сутствует.
Идентификационные данные программного обеспечения приведены в таблице1.
Таблица 1
Наименование
программного
обеспечения
Идентификационное
наименование про-
граммногообеспе-
чения
Номер версии
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
Алгоритмвы-
числения циф-
рового иденти-
фикатора про-
граммного
обеспечения
Программное
обеспечение
счетчика газа
«Принц»
Метрологические и технические характеристики
Пределы допускаемой относительной погрешности:
- в диапазоне от Q
мин
до 0,1 Q
ном
………………………………………….….
±
2,0 %;
- в диапазоне от 0,1 Q
ном
до Q
макс
……………………………………………
±
1,0 %.
Значения объемных расходов в зависимости от типоразмера счётчика (таблица 2).
Q
мин
,м
3
/ч
Q
ном
,м
3
/ч
Q
макс
,м
3
/ч
Таблица 2
Типоразмер счётчи-
ка
G1,6
G2,5
G4
G6
G10
0,016
0,025
0,040
0,060
0,10
1,6
2,5
4,0
6,0
10,0
2,5
4,0
6,0
10,0
16,0
Потеря давления для всех типоразмеров счётчика при максимальном
расходе, не более ……………...……………………………………………400 Па
Порог чувствительности счётчика в зависимости от типоразмера (таблица 3).
Таблица 3.
Типоразмер счётчика
G1,6
G2,5
G4
G6
G10
Порог чувствительности, м
3
/ ч
0,003
0,005
0,008
0,012
0,020
Измеряемая среда:
- природный газ по ГОСТ 5542-90;
- сжиженный углеводородный газ по ГОСТ 20448-90.
Электрическое питание счётчика осуществляется от встроенного элемента питания
но-
минальным напряжением 3,6 В. Элемент питания рассчитан на работу без замены в течение 10 лет.
Лист № 4
Всего листов 5
Условия эксплуатации счетчика:
- температура окружающего воздухаот минус 40 до +60ºС;
- относительная влажность окружающего воздуха
при температур+35ºС, не более 95%;
- атмосферное давление от 84 до 106,7 кПа;
(от 630 до 800 мм рт. ст.);
- температура измеряемой trialот минус 40 до +60ºС;
- наибольшее рабочее давление измеряемой среды, не более100 кПа;
Счетчик осуществляет приведение измеряемого объёма газа к условиям по
ГОСТ 2939-63.
Габаритные и присоединительные размеры счетчика приведены в таблице 4.
Обозначение размера
трубной резьбы
по ГОСТ 6357
Таблица 4.
Габаритные размеры, мм
без учета присоеди-с учетом присоеди-
нительных патруб-нительных патруб-
ковков
G1”-B130×83×57206×83×57
Средняя наработка на отказ, не менее
Средний срок службы, не менее
100 000 ч
20 лет
Знак утверждения типа
наносится на крышку корпуса методом шелкографии и на титульный лист руководства по экс-
плуатации в центре типографическим способом.
Комплектность средства измерений
Комплектность счетчиков газа «Принц» представлена в таблице 5.
Таблица 5
1 шт.
№
п/п
НаименованиеОбозначениеКоличествоПримечание
1 счетчик газа «Принц»
БКГН 5002.00.00.000
2 руководство по эксплуатации
БКГН 5002.00.00.000 РЭ
2 паспорт
3 упаковка
БКГН 5002.00.00.000 ПС
БКГН 5002.00.70.000
Поставляется по
заказу
1 шт.
1 шт.
Поверка
осуществляется по документуГОСТ 8.324-2002 «Государственная система обеспечения
единства измерений. Счетчики газа. Методика поверки».
Основное поверочное оборудование:
- поверочная установка, диапазон расходов газа от 0,003 до 40 м
3
/ч, пределы допускае-
мой относительной погрешности
±
0,3 %;
- вольтметр цифровой В7-38 ХВ2.710.031 ТУ, диапазон измерения напряжения от 0
до1000 В пост (до 300 В пер), пределы погрешности ± 1 %
Сведения о методиках (методах) измерений
Сведения о методах измерения содержатся в документе «Счетчик газа «Принц» Руково-
дство по эксплуатации» БКГН 5002.00.00.000 РЭ.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к счетчикам газа
«Принц»
ГОСТ Р 8.618-2006 «Государственная система обеспечения единства измерений. Госу-
дарственная поверочная схема для средств измерений объемного и массового расходов газа»
БКГН 5002.00.00.000 ТУ «Счетчик газа «Принц»» Технические условия
.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- осуществление торговли и товарообменных операций
Изготовитель:
Общество с ограниченной ответственностью Завод «РаДан».
Юридический адрес: 620135, г. Екатеринбург, ул. Совхозная, д.20 литер «Д»
Почтовый адрес: 620135, г. Екатеринбург, ул. Совхозная, д.20 литер «Д
Испытательный центр:
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский
институт расходометрии». Регистрационный номер №30006-09. Юридиче-
ский адрес: 420088 г. Казань, ул.2-я Азинская, 7А, телефон (843) 272-70-62, факс (843) 272-00-32,
электронная почта:
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
М.п.«____» ______________ 2013г.
