Системы мониторинга температуры и влажности XSense, ГРСИ 53853-13
Номер госреестра:
53853-13
Наименование СИ:
Системы мониторинга температуры и влажности
Обозначение типа:
XSense
Производитель:
Фирма "B.T9 Ltd.", Израиль, Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.06.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51146
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы мониторинга температуры и влажности XSense
Назначение средства измерений
Системы мониторинга температуры и влажности XSense (далее по тексту – системы)
предназначены для непрерывного измерения температуры и относительной влажности
воздуха в помещениях для хранения и
перевозки различной продукции, и
передачи ре-
зультатов измерений и данных о местонахождении груза с установленными датчиками, по
каналам радиосвязи на удаленный сервер.
Описание средства измерений
Принцип действия системы основан на измерении и преобразовании в цифровой код
аналоговых сигналов чувствительных элементов температуры и относительной влажности
датчиков Xsenser (HiTag), дальнейшей передачи его по беспроводному интерфейсу на мо-
дуль связи CU и далее, по каналам радиосвязи стандарта GSM-900/1800 данные измере-
ний и навигационные координаты местонахождения (ГЛОНАСС/GPS) передаются на уда-
ленный сервер изготовителя, при подключении к которому пользователь на мониторе пер-
сонального компьютера может видеть в онлайн-режиме или за какой-то прошедший про-
межуток времени показания всех подключенных к модулю связи датчиков.
Системы состоят из:
-
датчиков температуры и
относительной влажности типа Xsenser (HiTag) четырех
исполнений: WS-TH10, WS-TH10 16/8, WS-TH11, WS-TH11 16/8;
- модуля связи CU со встроенным модемом сети сотовой подвижной связи стандарта
GSM 900/1800 (с внешней антенной), ГЛОНАСС/GPS-приемником (с внешними антенна-
ми) и с адаптерами питания;
- удаленного сервера, защищенного паролем (
, с уста-
новленным специализированным программным обеспечением.
Датчики представляют собой миниатюрное беспроводное устройство малого радиуса
действия (до 200 м) и осуществляют передачу измеренных значений температуры и отно-
сительной влажности по беспроводной связи на модуль связи CU или другой датчик. Дат-
чики конструктивно выполнены в пластиковом корпусе с внешней антенной и с прикреп-
ленной к ней табличкой со штрих-кодом, по которому можно идентифицировать датчик.
Чувствительные элементы датчиков в зависимости от исполнения расположены внутри
корпуса (WS-TH10, WS-TH10 16/8) или находятся внутри внешнего кабеля, подключаемо-го
через USB-разъем к корпусу датчика (WS-TH11, WS-TH11 16/8). Датчики исполнений WS-
TH10 / WS-TH11 передают информацию (при включенном модуле связи) на сервер
каждые 30 минут, а исполнений WS-TH10 16/8 / WS-TH11 16/8 – каждые 8 минут. Соот-
ветственно, при выключенном модуле связи, датчики передачу данных на сервер не осу-
ществляют, но при этом производят регистрацию данных с периодичностью 16 (WS-TH10
16/8 / WS-TH11 16/8) или 60 (WS-TH10 / WS-TH11) минут и хранят эти данные в своей
собственной памяти в течение 45 дней.
Модуль
связи конструктивно выполнен в виде переносного прямоугольного блока,
на лицевой панели которого расположены 3 светодиода, индицирующие режимы работы
изделия.
Электропитание датчика осуществляется от двух щелочных элементов питания типа
«AAA» с номинальным напряжением 1,5 В. Электропитание модуля связи CU осуществ-
ляется
от сети электропитания 220 В или от
бортовой сети автомобиля с номинальным
напряжением 12 В.
Программное обеспечение (ПО), установленное на удаленном сервере, позволяет
осуществить обработку результатов измерений (нахождение максимального, минимально-
го и среднего значения температуры за заданный период), а также сформировать отчеты
Лист № 2
Всего листов 5
за определенный промежуток времени в форме графиков и таблиц по каждой позиции из-
мерения. Измеренные значения параметров могут храниться на сервере в течение 730 су-
ток.

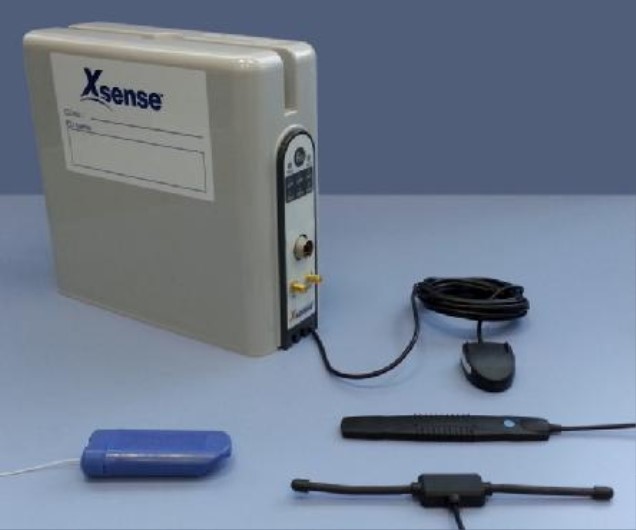

На рисунке 1 представлена фотография системы мониторинга температуры и влаж-
ности XSense.
Рис.1
Программное обеспечение
Программное обеспечение системы мониторинга температуры и влажности XSense
предназначено для обеспечения работы всех компонентов системы и состоит из двух час-
тей: встроенного и автономного ПО.
Метрологически значимыми является только встроенное ПО. Встроенное ПО нахо-
дится в микропроцессоре, размещенном внутри корпуса датчика и модуля связи, и не дос-
тупно для внешней модификации. Автономная часть ПО, находящаяся на удаленном за-
щищенным паролем сервере, обеспечивает:
- возможность создания точных и полных копий записей для представления в элек-
тронном или бумажном носителе;
- защиту хранящихся в базе данных от корректировок;
- ограничение доступа к данным – доступ разрешен только авторизованным пользо-
вателям после введения индивидуальных логина и пароля;
- аудит пользователей с сохранением в базе данных точного времени информирова-
ния о нарушении температурного режима путем передачи данных по электронной почте
или отправки SMS-сообщения.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных из-
менений соответствует уровню «A» (по МИ 3286-2010), т.е. не требуется специальных
средств защиты, исключающих возможность несанкционированной модификации, обнов-
ления (загрузки), удаления и иных преднамеренных изменений метрологически значимой
встроенной части ПО средства измерений и измеренных данных, а уровень защиты авто-
номной части ПО соответствует уровню «С».
Лист № 3
Всего листов 5
CU
2.36
по номеру
версии
-
HUB
9.4
по номеру
версии
-
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Наименова-
ние програм-
ммного обес-
печения
Идентифика-
ционное наиме-
нование про-
граммного обес-
печения
Номер версии
(идентифика-
ционный номер)
программного
обеспечения
(*)
Цифровой
идентификатор
программного
обеспечения
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
ПО для сис-
темы монито-
ринга темпе-
ратуры и
влажности
XSense
(встроенная
часть)
ПО для сис-
темы монито-
ринга темпе-
ратуры и
влажности
XSense (авто-
номная часть)
Примечание:
(*)
– и более поздние версии.
- канал измерений температуры, °С
2000
Номинальное напряжение питания, В
- модуль связи
- датчик
12
3,7
Метрологические и технические характеристики
Метрологические и технические характеристики систем мониторинга температуры и
влажности XSense приведены в таблице 2:
Таблица 2
Наименование характеристикиЗначение
от минус 12 до плюс 40
от 20 до 90
0,25 ºС; 1 %
Диапазон измерений температуры, ºС
Диапазон измерений относительной влажности, %
Разрешающая способность системы
Пределы допускаемой абсолютной погрешности системы:
±0,50
(в диапазоне св. 0 до плюс 40 °С);
±0,75
(в диапазоне от минус 12 до 0 °С)
±3,0
8; 15; 30
- канал измерений относительной влажности, %
Время опроса датчиков, мин
Количество одновременно подключаемых датчиков,
шт.
220×200×87;
80×32×15
Габаритные размеры составных элементов системы, мм
- модуль связи
- датчик
Масса составных элементов системы, г
- модуль связи:
- датчик:
2150;
40
Лист № 4
Всего листов 5
от минус 25 до плюс 45
до 90 (без конденсации)
Рабочие условия эксплуатации системы
- температура окружающего воздуха, °С
- относительная влажность воздуха при плюс 25
°
С, %
Средний срок службы системы, лет, не менее
5
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации
на систему типографским способом, а также на корпус модуля связи с помощью наклейки.
Комплектность средства измерений
В комплект поставки системы мониторинга температуры и влажности входят:
- датчик Xsenser (HiTag) с элементами питания - исполнение и кол-во в соответствии
с заказом;
- модуль связи CU – 1 шт.;
- аккумуляторная батарея – 1 шт.;
- руководство по эксплуатации на систему (на русском языке) – 1 экз.;
- методика поверки – 1 экз.
По дополнительному заказу поставляются: монтажные приспособления.
Поверка
осуществляется по документу МП 53853-13 «Системы мониторинга температуры и влаж-
ности XSense. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 27 марта
2013 г.
Основные средства поверки:
- термометр электронный лабораторный «ЛТ-300», диапазон измеряемых темпера-
тур от минус 50 до плюс 300 °С, ПГ в диапазоне от минус 50 до плюс 199,99 °С: ±0,05 °С;
- термогигрометр «ИВА-6АР», ПГ канала измерений относительной влажности ±1,0
% в диапазоне от 2 до 98 %;
- камера климатическая мод. MHU-880CSSA,
диапазон воспроизводимых значений
температуры от минус 40 до плюс 90 °С, нестабильность поддержания заданной темпера-
туры в центре рабочего объема: ±0,1 °С.
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации
на систему.
Нормативные и технические документы, устанавливающие требования к системам
мониторинга температуры и влажности XSense
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Об-
щие технические условия.
Техническая документация фирмы B.T9 Ltd., Израиль.
ГОСТ 8.558-2009ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.547-86 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений относительной влажности газов.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Фе-
дерации обязательным требованиям.
Лист № 5
Всего листов 5
Изготовитель
Фирмы B.T9 Ltd., Израиль, КНР
Адреса:
1. 33 Dolev Road, Post Box 54, Tefen, Western Galilee, 24959, Израиль.
2. No. 49, Da Bao Road, District No. 28, Baoan, Shenzhen Guang-Dong,
завод Hon-Kwang Electric Co. Ltd, КНР
Тел.: +86 (755) 28780808
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП «ВНИИМС», г. Москва
Аттестат аккредитации от 27.06.2008, регистрационный номер
в Государственном реестре средств измерений № 30004-08.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
, адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«_____» ____________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 80944-21 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) котельных ООО "ЛУКОЙЛ-Ростовэнерго" | Общество с ограниченной ответственностью "Системы Релейной Защиты" (ООО "Системы Релейной Защиты"), Московская область, п. Томилино, ул. Гаршина д. 11 | 4 года | Перейти | |
| 27793-06 | Счетчики ватт-часов активной энергии переменного тока статические | СОЭ-У-03 | ФГУП "Сибирские приборы и системы", г.Омск | 16 лет | Перейти |
| 73708-18 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Пыть-Ях | Нет данных | ОАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 5627-76 | Системы измерения скоростей цифровые | Радиан-3 (ИСП3) | НПО "Ленбуммаш" им.2 пятилетки, г.С.-Петербург | Нет данных | Перейти |
| 53987-13 | Измерители температуры с функцией дистанционной передачи данных | Fluke CNX t3000 | Фирма "Fluke Corporation", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
