Комплексы измерительно-вычислительные ИМЦ-07, ГРСИ 53852-13

Смотреть ГРСИ
53851-13

Номер госреестра:

53852-13

Наименование СИ:

Комплексы измерительно-вычислительные

Обозначение типа:

ИМЦ-07

Производитель:

ООО "ИМС Индастриз", г.Москва

Межповерочный интервал:

2 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

17.05.2023

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 51145

об утверждении типа средств измерений

Лист № 1

Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

(в редакции, утвержденной приказом Росстандарта № 1580 от 17.10.2016 г.)

Комплексы измерительно-вычислительные ИМЦ-07

Назначение средства измерений

Комплексы измерительно-вычислительные ИМЦ-07 (далее - ИВК) предназначены для

измерения и преобразования параметров входных электрических сигналов, поступающих

от измерительных преобразователей, в значения величин.

Описание средства измерений

Принцип действия ИВК заключается в том, что электрические сигналы от измерительных

преобразователей через барьеры искробезопасности (при их наличии) поступают на входные

модули контроллера, где происходит измерение. Далее измеренные значения передаются в

компьютер. В компьютере измеренные значения преобразуются в значения величин с после-

дующим отображением на экране монитора, сохранением в отчетах и протоколах, и выводом на

печать.

ИВК обеспечивает выполнение следующих основных функций:

- измерение информативных параметров входных электрических сигналов, поступающих

от измерительных преобразователей;

- контроль значений измеренных информативных параметров входных электрических

сигналов;

- преобразованиеинформативныхпараметроввходныхэлектрическихсигналов

в значения величин;

- контроль значений величин, звуковая сигнализация и печать сообщений о выходе

значений за установленные пределы;

- создание и ведение журналов событий с возможностью просмотра и печати;

- представление учетной информации в виде отчетов (оперативный, сменный, суточный,

месячный, годовой, на партию);

- создание и ведение архивов учетной информации с возможностью просмотра и печати;

- определение метрологических характеристик (МХ) преобразователей расхода (ПР);

- формирование, отображение и печать протоколов поверки и контроля ПР;

- создание и ведение архивов протоколов поверки и контроля ПР с возможностью

просмотра и печати;

- управление автоматическими пробоотборниками;

- управление приводом крана трубопоршневых поверочных установок (ТПУ);

- защита информации системой доступов и паролей;

- обмен данными с компьютером верхнего уровня по протоколам: Modbus ASCII, RTU,

интерфейс RS 232 или RS 485; Modbus TCP, интерфейс Ethernet.

ИВК обеспечивает измерение следующих информативных параметров входных электри-

ческих сигналов:

- сила постоянного тока;

- частота и период импульсного сигнала;

- количество импульсов;

- количество импульсов за интервал времени;

- отношение количества импульсов за интервал времени.

ИВК обеспечивает вычисление значений следующих основных величин:

- объемный и массовый расход жидкости в измерительных линиях (ИЛ);

- суммарный объемный и массовый расход жидкости по блоку ИЛ (БИЛ);

- объем жидкости;

Лист № 2

Всего листов 9

- масса жидкости;

- температура жидкости;

- давление жидкости;

- плотность жидкости;

- перепад давления на фильтрах;

- вязкость жидкости;

- объемная и массовая доля воды в жидкости;

- массовая доля серы в жидкости;

- коэффициент преобразования преобразователей объемного расхода (ПОР) при опреде-

лении МХ по ТПУ или КП;

- коэффициент преобразования ПОР при определении МХ по эталонному преобразова-

телю расхода (ЭПР);

- коэффициент преобразования ПОР при определении МХ по мернику;

- коэффициент преобразования, коэффициент коррекции, градуировочный коэффициент

преобразователя массового расхода (ПМР) при определении МХ по ТПУ или КП и

преобразователю плотности (ПП);

- коэффициент преобразования, коэффициент коррекции, градуировочный коэффициент

ПМР при определении МХ по ЭПР.

ИВК изготавливается в восьми вариантах конструктивного исполнения:

- исполнение 1 - приборное исполнение; исполнение 8 - приборное исполнение с дубли-

рованием всех функций;

- шкафное исполнение: исполнение 2 - настенное; исполнение 3 - напольное; исполнение

4 и 5 - напольное, с дублированием всех функций; исполнение 6 - настенное,

взрывозащищенное Exd с маркировкой взрывозащиты 1ExdIIBT4/T5/T6; исполнение 7 -

настенное, взрывозащищенное Exd с маркировкой взрывозащиты 1ExdIIBT4/T5/T6, с

дублированием всех функций.

Дублирование функций ИВК обеспечивается дублированием контроллера, компьютера,

блоков питания («горячее» резервирование).

Общий вид ИВК показан на рисунках 1-6.

Рисунок 1 - Исполнение 1

Рисунок 2 - Исполнение 2

Лист № 3

Всего листов 9

Рисунок 3 - Исполнения 3, 4 и 5

Рисунок 4 - Исполнение 6

Рисунок 5 - Исполнение 7

Лист № 4

Всего листов 9

Рисунок 6 - Исполнение 8

Рисунок 7 - Приборное исполнение,

места пломбирования передней и задней панелей (место нанесения знака поверки)

Рисунок 8 - Шкафное исполнение,

место пломбирования компьютера (место нанесения знака поверки)

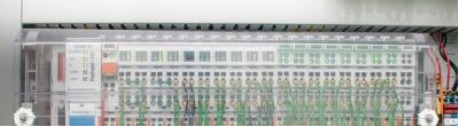

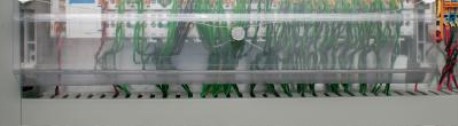

Рисунок 9 - Шкафное исполнение,

trial пломбирования контроллера (место нанесения знака поверки)

Лист № 5

Всего листов 9

Программное обеспечение

ИВК имеет встроенное прикладное программное обеспечение (далее - ПО ИВК)

Таблица 1

Идентификационные данные (признаки)Значение

Идентификационное наименование ПО EMC07.exe или EMC07.Metrology.dll

Номер версии (идентификационный номер) ПО РХ.7000.01.01 или выше

Цифровой идентификатор ПО* ХХХХХХХХ (CRC32)

* Цифровые идентификаторы ПО ИВК приведены в свидетельствах о метрологической атте-

стации (сертификатах подтверждения соответствия) программного обеспечения (программы)

для каждой конкретной версии (или диапазона версий) ПО ИВК.

Уровень защиты в соответствии с Р 50.2.077-2014 - высокий.

Защита данных от несанкционированного доступа в ПО ИВК обеспечивается разграниче-

нием прав пользователей. Введены четырехуровневая система доступа и система паролей.

Предусмотрена физическая защита (опломбирование) контроллеров, установленных в ИВК,

от несанкционированного доступа.

Контроль целостности и подлинности ПО осуществляется посредством расчета контроль-

ных сумм исполняемых файлов по алгоритму CRC32. Влияние ПО ИВК на метрологические

характеристики ИВК учтено при нормировании метрологических характеристик ИВК.

Метрологические и технические характеристики

Наименование характеристики

Таблица 2

Значение харак-

теристики

от 1 до 10000

от 2 до 24

от 0 до 16

от 4 до 20

от 0 до 48

«сухой» контакт

от 0 до 16

«сухой» контакт

от 0 до 16

Характеристики импульсных входов:

- диапазон измерений частоты импульсного сигнала, Гц

- амплитуда входного сигнала, В

- количество*

Характеристики токовых входов:

- диапазон измерений силы постоянного тока, мА

- количество*

Характеристики входов для подключения детекторов ТПУ:

- тип сигнала

- количество*

Характеристики дискретных входов:

- тип сигнала

- количество*

Характеристики аналоговых выходов:

- диапазон силы постоянного тока, мА

- сопротивление нагрузки, Ом, не более

- количество*

от 4 до 20

600

от 0 до 4

Лист № 6

Всего листов 9

Наименование характеристики

открытыйколлектор

0,5

±0,005

±0,02

±0,005

±0,02

220±22

50±0,4

Значение харак-

теристики

контакт реле

от 0 до 16

±0,009

±0,0015

±0,005

±0,015

±0,02

±0,005

Характеристики дискретных выходов:

- исполнение 1, 8:

- тип сигнала

- напряжение постоянного тока, В, не более

- выходной ток, А, не более

- исполнения 2, 3, 4, 5, 6 и 7:

- тип сигнала

- напряжение постоянного тока, В, не более

- напряжение переменного тока, В, не более

- выходной ток, мА, не более

- количество*

Пределы допускаемой абсолютной погрешности ИВК при измерении силы

постоянного тока, мА

Пределы допускаемой относительной погрешности ИВК при измерении:

- периода импульсного сигнала, %

- частоты импульсного сигнала, %

- количества импульсов, %

- количества импульсов за интервал времени, %

- отношения количества импульсов за интервал времени, %

Пределы допускаемой абсолютной погрешности ИВК при формировании

силы постоянного тока, мА

Пределы допускаемой относительной погрешности ИВК при преобразова-

нии параметров входных электрических сигналов в значения:

- объема жидкости:

- для ПОР, %

- для ПМР и ПП, %

- объема жидкости при стандартных условиях:

- для ПОР, %;

- для ПМР и ПП, %;

- массы жидкости:

- для ПОР и ПП, %;

- для ПМР, %

- коэффициента преобразования ПОР при определении МХ:

- по ТПУ и КП, %

- по эталонному ПОР (ЭПОР), контрольному ПОР (КПОР), ПОР, %

- по эталонному ПМР (ЭПМР), контрольному ПМР (КПМР), ПМР и ПП, %

- по мернику

- коэффициента преобразования, коэффициента коррекции, градуировочного

коэффициента ПМР при определении МХ:

- по ТПУ или КП и ПП, %.

- по ЭПОР (КПОР, ПОР) и ПП, %;

- по ЭПМР (КПМР, ПМР), %.

Параметры электрического питания напряжением переменного тока:

- напряжение, В

- частота, Гц

- потребляемая мощность**:

- исполнение 1, 2, 3 и 6, В·А, не более

- исполнение 4, 5 и 7, В·А, не более

120

240

Лист № 7

Всего листов 9

Наименование характеристики

24±2,4

от 5 до 35

от 30 до 80

500

250

350

600

500

1600

600

2100

800

600

2100

650

500

900

710

500

1010

450

350

300

Значение харак-

теристики

120

от 84 до 106

Параметры электрического питания напряжением постоянного тока:

- напряжение, В

- потребляемая мощность**:

- исполнение 1, В·А, не более

- исполнение 8, В·А, не более

Условия эксплуатации:

- рабочий диапазон температуры окружающего воздуха,

- рабочий диапазон относительной влажности окружающего воздуха (без

конденсации), %

- рабочий диапазон атмосферного давления, кПа.

Габаритные размеры**:

- исполнение 1:

- ширина, мм, не более

- глубина, мм, не более

- высота, мм, не более

- исполнение 2:

- ширина, мм, не более

- глубина, мм, не более

- высота, мм, не более

- исполнения 3, 4:

- ширина, мм, не более

- глубина, мм, не более

- высота, мм, не более

- исполнение 5:

- ширина, мм, не более

- глубина, мм, не более

- высота, мм, не более

- исполнение 6:

- ширина, мм, не более

- глубина, мм, не более

- высота, мм, не более

- исполнение 7:

- модуль 1:

- ширина, мм, не более

- глубина, мм, не более

- высота, мм, не более

- модуль 2:

- ширина, мм, не более

- глубина, мм, не более

- высота, мм, не более

- исполнение 8:

- ширина, мм, не более

- глубина, мм, не более

- высота, мм, не более

500

300

700

Лист № 8

Всего листов 9

Наименование характеристики

Значение харак-

теристики

110

120

140

150

230

30000

Масса ИВК без упаковки**:

- исполнение 1, кг, не более

- исполнение 2, кг, не более

- исполнение 3, кг, не более

- исполнение 4, кг, не более

- исполнение 5, кг, не более

- исполнение 6, кг, не более

- исполнение 7, кг, не более

- исполнение 8, кг, не более

Срок службы, лет, не менее

Наработка на отказ, ч, не менее

* В зависимости от заказа

** Приведены максимальные значения

Знак утверждения типа

наносится на паспортную табличку ИВК и титульные листы эксплуатационной документации

методом компьютерной графики.

Комплектность средства измерений

Наименование

Примечание

Таблица 3

Коли-

чество

ИВК1

Комплект эксплуатационной документации1

Методика поверки1

Резервная копия программного обеспечения1Поставляется на электронном носителе

Дополнительно

Принтер1Определяется заказом

Кабель питания1Для исполнения 1 при питании напря-

жением переменного пока 220 В

Комплект разъемов1Для исполнения 1, 8

Провод заземления1

Кабель для принтера1Определяется заказом

Кабель связи1Тип и количество определяется заказом

Барьеры искробезопасности Для исполнений 2…7. Номенклатура и

количество определяется заказом

Кабельные вводыДля исполнения 2, 6, 7. Номенклатура и

количество определяется заказом

Комплект ЗИП1Номенклатура определяется заказом

Поверка

осуществляется по документу МИ 3395-2013 Рекомендация «ГСИ. Комплекс измерительно-

вычислительный ИМЦ-07. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ

им. Д.И. Менделеева» 15 апреля 2013 года.

Основное средство поверки: Устройство для поверки вторичной измерительной аппарату-

ры узлов учета нефти и нефтепродуктов «УПВА-Т».

Лист № 9

Всего листов 9

Основные метрологические характеристики:

- диапазон формирования силы тока, мАот 0,5 до 22;

- пределы допускаемой абсолютной погрешности формирования силы тока, мкА±3;

- диапазон формирования частоты импульсных последовательностей:

период, мкс от 66,625 до 10·10

;

частота, Гц от 0,1 до 15000;

- пределы допускаемой относительной погрешности формирования частоты импульсных

последовательностей, % ±5·10

-4

;

- пределы допускаемой абсолютной погрешности формирования количества импульсов в

пачке, имп. ±2

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде оттиска на пломбы (рис 7-9).

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к комплексам из-

мерительно-вычислительным ИМЦ-07

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие техни-

ческие условия

ТУ 4222-007-97243614-2013 Комплекс измерительно-вычислительный ИМЦ-07. Техни-

ческие условия

Изготовитель

ООО «ИМС Индастриз», ИНН 7736545870

Юридический адрес: 105187, г. Москва, ул. Щербаковская, д. 53, корп. 15

Почтовый адрес: 117312, г. Москва, ул. Вавилова, д. 47 А

Телефон: (495) 221-10-50, факс: (495) 221-10-51

Заявитель

ООО «ИМС Индастриз» филиал «ИМС Индастриз - Уфа», ИНН 7736545870

Юридический адрес: 105187, г. Москва, ул. Щербаковская, д. 53, корп.15

Почтовый адрес: 450071, г. Уфа, ул. Луганская 3/1

Телефон: (347) 216-34-78, факс (347) 216-34-79; E-mail:

ufa@imsholding.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследо-

вательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14;

http://www.vniim.ru;

E-mail:

info@vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению

испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2016 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
18186-99	Комплексы аппаратно-программные измерения и анализа параметров пульса и артериального давления предрабочего осмотра операторов сложных технических устройств и систем	КАПД-01-СТ	ЗАО НПП "Системные технологии", г.С.-Петербург	1 год	Перейти
68332-17	Система измерительно-управляющая АСУ ТП в составе установки разделения воздуха PL4NH ООО "Праксайр Азот Тольятти"	Нет данных	Фирма "Mehler Electric Wuhan Co,. Ltd.", Китай	2 года	Перейти
34434-07	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии - АИИС КУЭ ООО "Транснефтьсервис С". ОАО "Сибнефтепровод". Измерительно-информационный комплекс НПС "Апрельская"	Нет данных	ЗАО "ОРДИНАТА", г.Москва	4 года	Перейти
12593-90	Комплексы измерительные вычислительные и управляющие	МОД 300	Сов.-Амер.СП "Прикладные инженерные системы" (ПРИС), г.Москва	6 месяцев	Перейти
78806-20	Комплексы программно-технические на базе контроллеров телеметрии	МТ	ООО "Электропотенциал", Беларусь, г.Минск	4 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуКомплексы измерительно-вычислительные ИМЦ-07ГРСИ 53852-13

Заказать поверку
Комплексы измерительно-вычислительные ИМЦ-07
ГРСИ 53852-13
