Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 51133

об утверждении типа средств измерений

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры дифференциальные показывающие Media 05, Media 5, Media 6

Назначение средства измерений.

Манометры дифференциальные показывающие Trial 05, Media 5, Media 6 предназна-

чены для измерений разности значений давления (перепада).

Описание средства измерений

Действие манометров дифференциальных показывающих Media 05, Media 5, Media 6

основано на уравновешивании измеряемого давления силой упругой деформации измери-

тельной пружины. Под воздействием измеряемого давления измерительная мембрана дефор-

мируется и через передаточный механизм приводит стрелку манометра во вращательное дви-

жение относительно шкалы.

Различные модели манометров дифференциальных отличаются друг от друга точност-

ными характеристиками, геометрическими размерами и массой. Модель Media 6 снабжена

встроенным тензорезистивным преобразователем давления.

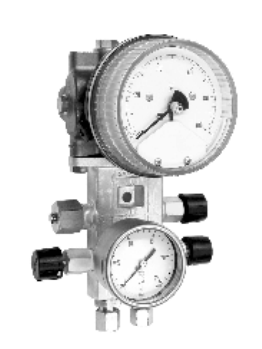

Рис. 1 Общий вид манометров дифференци-

альных показывающих Media 5

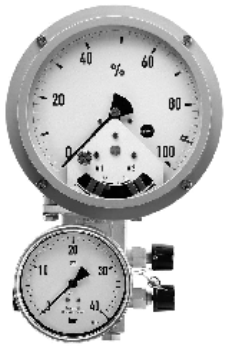

Рис. 2 Общий вид манометров дифференци-

альных показывающих Media 05

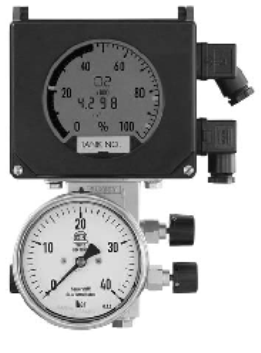

Рис. 3 Общий вид манометров дифференци-

альных показывающих Media 6

Наименование

программного

обеспечения

Идентифика-

ционное на-

именование

программного

обеспечения

Номер версии

(идентифика-

ционный но-

мер) про-

граммного

обеспечения

Алгоритм вы-

числения циф-

рового иденти-

фикатора про-

граммного обес-

печения

1350_0191

V310_B100HE

Не используется

—

Лист № 2

Всего листов 4

Программное обеспечение

На манометрах дифференциальных показывающих Media 6 установлено программное обеспе-

чение, идентификационные данные которого приведены в таблице 1.

Таблица 1

Цифровой иден-

тификатор про-

граммного обес-

печения (кон-

трольная сумма

исполняемого ко-

да)

5006_S0191_S

R_V310_B100

HEX

Программное обеспечение неизменяемое и не считываемое.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений «С» по МИ 3286-2010.

±2,5

±1,6

±1

Метрологические и технические характеристики

Метрологические и технические характеристики представлены в таблице 1.

Таблица 2

Наименование

характеристики

Media 05

Media 5

Media 6

Диапазоны из-

мерений давле-

ния, кПа (мбар)

от

от 0 до 6 (от 0 до

60)

до

от 0 до 360 (от 0

до 3600)

от

от 0 до 6 (от 0 до 60)

до

от 0 до 360 (от 0 до

3600)

от

от 0 до 10 (от 0 до

100)

до

от 0 до 360 (от 0

до 3600)

от 4 до 20

Аналоговый

электрический

выходной сиг-

нал, мА

Пределы допус-

каемой основной

приведенной по-

грешности изме-

рения давления,

Влияние темпе-

ратуры окру-

жающей среды,

% на 10

±0,5

±0,3

±0,2

215×110

300×190

250×200

4,5

Габаритные раз-

меры (диаметр ×

длина), не более,

мм

Масса, не более,

кг

Диапазон темпе-

ратур окружаю-

щей среды, °С

от минус 20 до 70*

Лист № 3

Всего листов 4

*Допускается работа в температурном диапазоне от минус 40 до минус 20 и от 70 до 80 °С.

Дополнительная погрешность в этом диапазоне не нормируется.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта печатным методом, а на

прибор наносится наклейка с изображением знака утверждения типа.

Комплектность средства измерений

В комплект поставки входят:

- прибор,

- паспорт.

Поверка

осуществляется

по документу

МИ

2124-90 «Манометры, вакуумметры, мановакуум-

метры, напоромеры, тягомеры, тягонапоромеры показывающие и самопишущие. Методика

поверки».

Поверка модели Media 6 дополнительно проводится по документу МИ 1997-89 «Преобразова-

тели давления измерительные. Методика поверки». При этом штуцер, обозначенный знаком «-

» соединяется с атмосферой.

Сведения о методиках (методах) измерений

«Манометр дифференциальный показывающий Media 05. Паспорт»

«Манометр дифференциальный показывающий Media 5. Паспорт»

«Манометр дифференциальный показывающий Media 6. Паспорт»

Нормативные и технические документы, устанавливающие требования к манометрам

дифференциальным показывающим Media 05, Media 5, Media 6.

ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические

условия»

ГОСТ 22520 «Датчики давления, разрежения и разности давлений с

электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».

ГОСТ 8.187 «Государственная система обеспечения единства измерений.

Государственный специальный эталон и общесоюзная поверочная схема для средств

измерений разности давлений до 4x10 в ст. 4 Па».

4. Публикация МЭК 60770-99 «Методы оценки рабочих характеристик

измерительных преобразователей».

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Осуществление производственного контроля над соблюдением установленных законо-

дательством Российской Федерации требований промышленной безопасности к эксплуатации

опасных производственных объектов.

Изготовитель

SAMSON AG, Германия

Weismüllerstraße 3 · 6 0314 Frankfurt am Main ·

Phone: +49 69 4009-0 · Fax: +49 69 4009-1507

http://www.samson.de

Заявитель

ООО «ИнтерМашТест», г. Москва

127055, г. Москва, ул. Новосущевская, д.19Б

Телефон: 209-75-14

Факс: 200-35-90

Лист № 4

Всего листов 4

Испытательный центр

ГЦИ СИ ФГУП «Всероссийский научно-исследовательский институт метроло-

гической службы» (ГЦИ СИ ФГУП «ВНИИМС»).

Адрес: 119361, г. Москва, ул. Озёрная, 46.

Тел: (495) 437-55-77, факс: (495) 437-56-66.

Аттестат аккредитации № 30004-08 от 27.06.2008 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В.Булыгин

М. п.«____» ____________2013 г.
