Номер госреестра:
53815-13
Наименование СИ:
Анемометры
Обозначение типа:
ДВЭС-1
Производитель:
ЗАО "НПП "Электронстандарт", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.06.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложениексвидетельству№ 51103
обутверждениитипасредствизмерений
Лист№ 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анемометры ДВЭС-1
Назначение средства измерений
Анемометры ДВЭС-1 (далее – ДВЭС) предназначены для измерений скорости и
направления воздушного потока (ветра)в приземном слое атмосферы и передачи
результатов измерений по цифровым каналам связи в стандарте RS-485 на внешние
устройства отображения информации или системы сбора метеорологических данных.
Описание средства измерений
Принцип измерений основан на преобразовании скорости воздушного потока во
вращениечашечноговетрочувствительногоэлемента,частотавращениякоторого
пропорциональнаскоростивоздушногопотока (ветра). Частота вращения
ветрочувствительного элемента преобразуется в электрический сигнал - цифровой код.
Для измерений направления воздушного потока используется флюгер, ось которого
жестко связана с кодовым диском, осуществляющим с помощью линейки оптоэлектронных
пар преобразование углового положения в цифровой код.
Цифровые коды с информацией о скорости и направлении воздушного потока ветра
обрабатываются и преобразуется контроллеромв последовательность ASCII – кодов,
передаваемых по цифровым каналам связи в стандарте RS-485.
Для отображения данных (скорости и направления ветра) используется компьютер,
обеспечивающий прием цифровых сигналов в стандарте RS485, на котором установлена
специализированная программа HyperTerminal из состава ОС Windows.

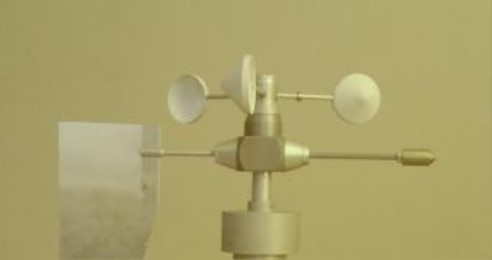

Внешний вид ДВЭС показан на рисунке 1.

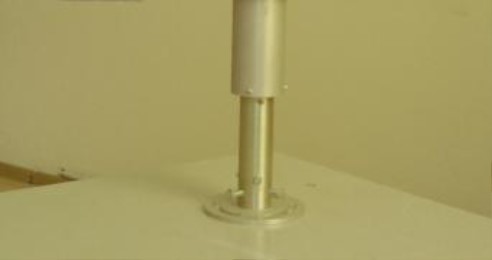

Рис.1
место
опломбирования
Лист № 2
Всего листов 3
Программное обеспечение
Встроенное программное обеспечение ДВЭС обеспечивает расчет скорости и
направления воздушного потока (ветра), обработку и передачу данных на индикаторные
устройства или системы сбора метеорологических данных.
Идентификационные данные ПО ДВЭС по МИ 3286-2010 приведены в таблице 1.
Наименование
программного
обеспечения
Идентификацион-
ный номер
программного
обеспечения
Номер версии
(идентификационн
ый
номер)
программного
обеспечения
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
643.ЕСКТ.00001-13
v.13
2238C577
CRC32
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма
исполняемого
кода)
Программа
анемометра
ДВЭС-1
Уровень защиты программного обеспечения по МИ 3286-2010 – А.
Метрологические и технические характеристики
Основные метрологические и технические характеристики ДВЭС представлены в
таблице 2.
±
(0,2+0,03V)
±
3
Таблица 2
Наименование параметра
Значение
параметра
0,5 - 60
Диапазон измерений скорости воздушного потока (ветра), м/с
Пределы допускаемой абсолютной погрешности измерений скорости
воздушного потока (ветра), м/с
Диапазон измерений направлений воздушного потока (ветра), градус
0-360
Пределыдопускаемойабсолютнойпогрешности,измерения
направления воздушного потока (ветра), градус
Напряжение питания постоянного тока, В (внешний источник)
Диапазон температуры измеряемой среды,
о
С
от 20 до 27
от минус 60 до 60
470х300х525
2,6
Габаритные размеры, мм
Масса, кг
Диапазон температуры окружающей среды,
о
С
Относительная влажность окружающего воздуха, %
Средний срок службы, лет
Средняя наработка на отказ, ч
от минус 60 до 60
до 98 при 35
о
С
8
10000
Знак утверждения типа
Знак утверждения типа наносят на корпусе анемометра ДВЭС и на титульный лист
руководства по эксплуатации.
Комплектность средства измерений
В комплект поставки анемометра ДВЭС входят:
Лист № 3
Всего листов 3
1 шт.
1 шт.
1 шт.
1 шт.
Таблица 3
1. Анемометр ДВЭС-1 ЕСКТ.416136.001
2. Кабель ЕСКТ.685621.021
3. Руководство по эксплуатации ЕСКТ.416136.001 РЭ
4. Методика поверки МП 2550-0205-2013 «Анемометр ДВЭС-1.
Методика поверки»
5. Запасные части и принадлежности
1 комплект
Поверка
осуществляется по документу МП 2550-0215-2013 «Анемометр ДВЭС-1. Методика
поверки», утвержденномуГЦИСИФГУП “ВНИИМим. Д.И. Менделеева”29.03.2013 г.
Основные средства измерений, применяемые при поверке:
- Аэродинамическая установка с диапазоном воспроизведения скоростей воздушного потока
от 0,2 до 60 м/с и абсолютной погрешностью ± (0,015+0,015∙V), где V- скорость, м/с;
- поворотное устройство (круговой лимб) с погрешностью не более ± 1
°
.
Сведения о методиках (методах) измерений
Сведения о методиках измерений скорости и направления воздушного потока (ветра)
изложены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к
анемометрам ДВЭС-1
ГОСТ 8.542-86 ГСИ. «Государственный специальный эталон и государственная
поверочная схема для средств измерений скорости воздушного потока».
РД 52.04.59-85 Охрана природы. Атмосфера. Требования к точности контроля
промышленных выбросов. Методические указания
Технические условия ЕСКТ.416136.001 ТУ ««АнемометрДВЭС-1».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
-осуществление деятельности в области гидрометеорологии
-осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях
Изготовитель
ЗАО «НПП «Электронстандарт».
Адрес: 196084, Санкт-Петербург, ул. Цветочная, 25, корпус 3, т. (812) 676-28-81,
факс: (812) 676-28-86
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс
(812) 713-01-14, e-mail:
, аттестат аккредитации № 30001-10.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«»2013
г.
