Расходомеры-счетчики массовые OPTIMASS x400, ГРСИ 53804-13
Номер госреестра:
53804-13
Наименование СИ:
Расходомеры-счетчики массовые
Обозначение типа:
OPTIMASS x400
Производитель:
Фирма "KROHNE Ltd.", Великобритания
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.04.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51088/1
об утверждении типа средств измерений
Лист № 1
Всего листов 16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1484 от 27.06.2019 г.)
Расходомеры-счётчики массовые OPTIMASS x400
Назначение средства измерений
Расходомеры-счётчики массовые OPTIMASS x400 предназначены для измерения
массового (объёмного) расхода и массы (объёма) жидкости и газа, их плотности и температуры.
Описание средства измерений
Принцип действия расходомеров-счётчиков массовых OPTIMASS х400 основан на
использовании сил Кориолиса, возникающих в колебательной системе. Значение силы
Кориолиса зависит от массы жидкости и скорости её движения, и пропорциональна массовому
расходу.
Источник колебаний (электромагнитная катушка) расположен в центральной части
корпуса.Сигналснимаетсяснесколькихизмерительныхдатчиков,обрабатывается
электронным блоком первичного преобразователя расхода, и затем передаётся в цифровой
форме преобразователю сигналов. Преобразователь сигналов обрабатывает полученные
данные, и отображает измерительную информацию на жидкокристаллическом дисплее, а также
преобразует её в виде нормированных сигналов (токовых и/или частотно-импульсных).
Расходомеры-счётчики массовые OPTIMASS x400 состоят из двух частей:
−первичных преобразователей серий OPTIMASS-1000, -2000, -3000, -6000,
-7000;
−преобразователя сигналов MFC 400, который может быть единой конструкцией с
первичным преобразователем (компактное исполнение - С) или разнесён на некоторое
расстояние с первичным преобразователем (разнесённое исполнение - F).
Первичные преобразователи могут быть одно- и двухтрубными, т.е. чувствительный
элемент представляет из себя: либо одну гладкую измерительную трубу, которая закреплена
своими концами в упругих подвесах, либо две гладких измерительных трубы, расположенных
параллельно.
Измерительные трубы изготавливают из титанового сплава (Т), хастеллоя (H),
нержавеющей стали (S) или дуплексной нержавеющей стали (D).
Первичные преобразователи могут поставляться в следующих модификациях:
−с фланцевыми технологическими присоединениями;
−с асептическими технологическими присоединениями;
−с обогревающим кожухом;
−с системой аварийного дренирования.
−Первичные преобразователи OPTIMASS-6000 могут поставляться в специальных
исполнениях (НТ):
−криогенное исполнение (температура измеряемой среды от минус 200 до плюс
40 °С);
−высокотемпературное исполнение (температура измеряемой среды от минус 50 до
плюс 400 °С).
Преобразовательсигналовпредставляетсобойотдельныйэлектронныйблок,
предназначенный для обработки измерительной информации, а также для питания первичного
преобразователярасхода.Преобразователисигналов отличаются формойкорпуса,
номенклатурой выходных сигналов, набором диагностических и вспомогательных функций.
Преобразователи сигналов выпускаются в следующих исполнениях:
С - Компактное исполнение. Преобразователь сигналов установлен непосредственно на
первичном преобразователе и имеет с ним жесткую механическую связь.
Лист № 2
Всего листов 16
F - Разнесённое исполнение. Преобразователь сигналов изготовлен в корпусе полевого
исполнения и соединён с первичным преобразователем сигнальным кабелем (поставляется
производителем).
W - Разнесённое исполнение. Преобразователь сигналов изготовлен в корпусе для
настенного монтажа и соединен с первичным преобразователем сигнальным кабелем
(поставляется производителем).
R - Разнесённое исполнение. Преобразователь сигналов изготовлен в корпусе для
установки в 19 дюймовую монтажную стойку и соединен с первичным преобразователем
сигнальным кабелем (поставляется производителем).
Расходомеры-счётчики массовые OPTIMASS x400 имеют аналоговые и частотно-
импульсные выходы, магнитные сенсоры, смарт-систему, интерфейсы HART, Modbus, Profibus
DP/PA, Foundation fieldbus.
Схема обозначения модификаций расходомеров-счётчиков массовых OPTIMASS x400:
Общий вид средства измерений представлен на рисунке 1.

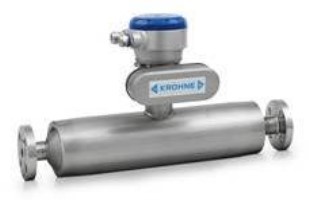

б) OPTIMASS 1400F

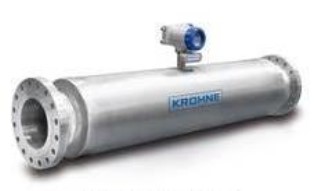

в) OPTIMASS 2400C

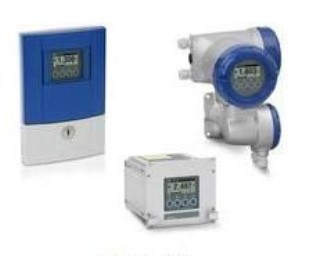

а) MFC 400

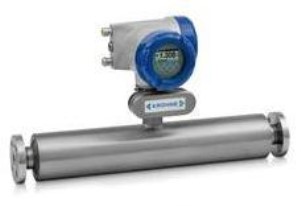

г) OPTIMASS 3400C
д) OPTIMASS 6400F
е) OPTIMASS 7400C
Рисунок 1– Общий вид средства измерений
Пломбировка расходомеров-счётчиков массовых OPTIMASS х400 не предусмотрена.
OPTIMASS Х
400
Х
Исполнение преобразователя сигналов
Преобразователь сигналов MFC 400
Тип первичного преобразователя
(1-1000, 2-2000, 3-3000, 6-6000, 7-7000)
Лист № 3
Всего листов 16
Программное обеспечение
Внутреннее ПО на основе измеренных данных вычисляет массу, массовый расход,
объём, объёмный расход, плотность, концентрацию, скорость потока. Выводит измеренные и
вычисленные параметры на дисплей и цифровые и аналоговые выходы.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «высокий», в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное название ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
ER 1.0.хх
не ниже 1.0.хх
−
Лист № 4
Всего листов 16
±0,1
±0,5
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики OPTIMASS 1400
Наименование характеристикиЗначение
ИсполнениеS15S25S40S50
Номинальный диаметр DN 15 и 25 25 и 40 40 и 50 50 и 80
Максимальный расход жидкости, кг/ч (дм
3
/ч) 6500 27000 80000 170000
Номинальный расход жидкости, кг/ч(дм
3
/ч) 4800 20000 60000 125000
Номинальный расход газа, кг/ч(дм
3
/ч) 5800 24000 72000 150000
Стабильность нуля (от максимального диапазона измерения), % ±0,025
Пределы допускаемой относительной погрешности измерений массового (объёмного)
расхода и массы (объёма) жидкости, %
maxi
±0,2+0,01·(G/G)
Пределы допускаемой относительной погрешности измерений массового (объёмного)
расхода и массы (объёма) газа, %
maxi
±0,5+0,05·(G/G)
Повторяемость, %, не более±0,05
Диапазон измерений плотности, кг/м
3
от 400 до 2500
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м
3
±2 (±0,5 при калибровке на месте установки)
Диапазон измерений температуры, °С от -50 до +130
Пределы допускаемой абсолютной погрешности измерений температуры, °С±1
Примечание – Номинальный расход газа приведён для воздуха при температуре +20 °С с избыточным давлением 4,0 МПа.
S100
100 и 150
420000
220000
265000
7
Значение
S150
150 и 200
900000
500000
603000
18
S250
250 и 300
2300000
1200000
1450000
50
(объёмного)
расхода и
(объёмного)
расхода и
Таблица 3 – Метрологические характеристики OPTIMASS 2400
Наименование характеристики
Исполнение
Номинальный диаметр DN
Максимальный расход жидкости, кг/ч (дм
3
/ч)
Номинальный расход жидкости, кг/ч (дм
3
/ч)
Номинальный расход газа, кг/ч (дм
3
/ч)
Стабильность нуля, кг/ч (дм
3
/ч)
Пределы допускаемой относительной погрешности измерений массового
массы (объёма) жидкости, %
Пределы допускаемой относительной погрешности измерений массового
массы (объёма) газа, %
Повторяемость, %, не более
±0,05
Лист № 5
Всего листов 16
Продолжение таблицы 3
Наименование характеристикиЗначение
Диапазон измерений плотности, кг/м
3
от 400 до 3000
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м
3
±2 (±0,5 при калибровке на месте
установки)
Диапазон измерений температуры, °Сот -50 до +130
Пределы допускаемой абсолютной погрешности измерений температуры, °С ±1
Примечание – Номинальный расход газа приведён для воздуха при температуре +20 °С с избыточным давлением 4,0 МПа.
Таблица 4 –Метрологические характеристики OPTIMASS 3400
Наименование характеристикиЗначение
ИсполнениеS/H01S/H03S/H04
Номинальный диаметр DN 15 15 15
Максимальный расход жидкости, кг/ч (дм
3
/ч) 19,5 130 455
Номинальный расход жидкости, кг/ч (дм
3
/ч) 15 100 350
Номинальный расход газа, кг/ч (дм
3
/ч) 18 120 420
Стабильность нуля (от максимального диапазона измерения), % ±0,015
Пределы допускаемой относительной погрешности измерений массового (объёмного)
расхода и массы (объёма) жидкости, %
maxi
±0,1+0,01·(G/G)
Пределы допускаемой относительной погрешности измерений массового (объёмного)
расхода и массы (объёма) газа, %
maxi
±0,5+0,05·(G/G)
Повторяемость, %, не более±0,05
Диапазон измерений плотности, кг/м
3
от 400 до 3000
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м
3
±2 (±0,5 при калибровке на месте установки)
Диапазон измерений температуры, °С от -50 до +150
Пределы допускаемой абсолютной погрешности измерений температуры, °С±1
Примечание – Номинальный расход газа приведён для воздуха при температуре +20 °С с избыточным давлением 4,0 МПа.
Лист № 6
Всего листов 16
S
250
1500000
1000000
550000
50
Таблица 5 –Метрологические характеристики OPTIMASS 6400
Наименование характеристикиЗначение
ИсполнениеS/HS/HS/HS/HS/HS/HS/DS/DS/D
Номинальный диаметр DN 8 10 15 25 50 80100150200
Максимальный расход жидкости, кг/ч (дм
3
/ч)900 1800 5700 27500 52500 117000 262500 480000 825000
Номинальный расход жидкости, кг/ч(дм
3
/ч)600 1200 3800 19000 35000 78000 175000 320000 550000
Номинальный расход газа, кг/ч(дм
3
/ч)630 1250 3000 11300 20000 44300 81000 147000 250000
Стабильность нуля (
D
s), кг/ч (дм
3
/ч), не более 0,03 0,06 0,19 0,95 1,8 3,9 8,8 16 30
Пределы допускаемой относительной погрешности
измерений массового (объёмного) расхода и массы
(объёма) жидкости, %:
− стандартно в диапазоне расходов (более 20:1 от
номинального расхода)±0,1
− стандартно в диапазоне расходов (менее 20:1 от
номинального расхода)±0,10+100
D
s /G
i
− опционально в диапазоне расходов (более 10:1 от
номинального расхода)±0,05
− опционально в диапазоне расходов (менее 10:1 от
номинального расхода)±0,05+100
D
s /G
i
Пределыдопускаемой относительной погрешности
измерений массового (объёмного) расхода и массы
(объёма) газа, %±0,35+ 100
D
s /G
i
Повторяемость, %, не более:
− при измерении жидкости; ±0,05
− при измерении газа ±0,2
Диапазон измерений плотности, кг/м
3
от 100 до 3000
Пределыдопускаемойабсолютнойпогрешности
измерений плотности, кг/м
3
±1 (±0,2 при калибровке на месте установки)
измерени температуры,
Диапазон измерений температуры, °С:
− для стандартного исполненияот -70 до +230
− для высокотемпературного исполненияот -50 до +400
− для криогенного исполненияот -200 до +40
Пределы
й
допускаемой
°С
абсолютнойпогрешности
±0,5 (±0,5% от
из
мер
енн
ого
зн
а
ч
ен
ия
)
Примечание – Номинальный расход газа приведён для воздуха при температуре +20 °С с избыточным давлением 4,0 МПа.
Лист № 7
Всего листов 16
плотност/м
3
±1
Таблица 6 –Метрологические характеристики OPTIMASS 7400
Наименование характеристикиЗначение
ИсполнениеS/H/T06 S/H/T10 S/H/T15 S/H/T25 S/H/T40 S/H/T50 S/H/T80
Номинальный диаметр DN 6 и1010 и 1515 и 25 25 и 40 40 и 5050 и 80 80 и 100
Максимальный расход жидкости, кг/ч (дм
3
/ч) 1235 3510 1462544850118950234000559000
Номинальный расход жидкости, кг/ч(дм
3
/ч) 950 2700 1125034500 91500180000430000
Номинальный расход газа, кг/ч(дм
3
/ч) 1200 3300 1350042000110000217000519000
Стабильность нуля (от максимального диапазона измерения), %:
− измерительная труба из титана (T) ±0,004
− измерительная труба из хастеллоя (Н) и нержавеющей стали (S) ±0,015
Пределы допускаемой относительной погрешности измерений массового
(объёмного) расхода и массы (объёма) жидкости, %:
− измерительная труба из титана (T) ±0,1+0,01·(G
max
/G
i
)
− измерительная труба из хастеллоя (Н) и нержавеющей стали (S) ±0,1+0,05·(G
max
/G
i
)
Пределы допускаемой относительной погрешности измерений массового
(объёмного) расхода и массы (объёма) газа, %:
измерительная труба из титана (T) ±0,5+0,01·(G
max
/G
i
)
измерительная труба из хастеллоя (Н) и нержавеющей стали (S) ±0,5+0,05·(G
max
/G
i
)
Повторяемость, %, не более±0,05
Диапазон измерений плотности, кг/м
3
от 400 до 2500
Пределы
и, кг
допускаемойабсолютнойпогрешностиизмерений
±2 (±0,5
п
ри
к
ал
и
бров
к
е на м
е
сте у
ст
анов
ки
)
Диапазон измерений температуры, °С:
− для измерительной трубы из титана (Т)от -50 до +150
− для измерительной трубы из нержавеющей стали (S) от 0 до +130
− для измерительной трубы из хастеллоя (H) от 0 до +100
Пределыдопускаемойабсолютной погрешности измерений
температуры, °С
Примечание – Номинальный расход газа приведён для воздуха при температуре +20 °С с избыточным давлением 4,0 МПа.
Лист № 8
Всего листов 16
− преобразователя сигналов MFC400F
Значение
10
от -40 до +65
от 0 до 20; от 4 до 20 + HART
от 0 до 10000
от 0,01 до 10000
Таблица 7– Основные технические характеристики OPTIMASS 1400
Наименование характеристики
Давление измеряемой среды, МПа, не более
Температура окружающей среды, °С
Выходные сигналы:
− токовый, мA
− частотный, Гц
− импульсный (длительность импульса от 0,05 до 2000 мс), имп/с
Маркировка взрывозащиты:
OPTIMASS 1400C
OPTIMASS 1400F в составе:
− первичных преобразователей OPTIMASS 1000F
Ga/Gb Ex db ia [ia Ga] IIC T6…T1 X
Ga/Gb Ex db e ia [ia Ga] IIC T6…T1 X
Ga/Gb Ex db ia IIC T6…T1 X
Ga/Gb Ex db e ia IIC T6…T1 X
Ex tb [ia Da] IIIC T70 °С…Т270 °С Db X
Ex tb IIIC T70 °С…Т270°С Db X
0Ex ia IIC T6…T1 Ga X
Ex ia IIIC T70°С…Т440°С Da X
1Ex db [ia Ga] IIC T6 Gb X
1Ex db e [ia Ga] IIC T6 Gb X
1Ex db [ia] IIC T6 Gb X
1Ex db e [ia] IIC T6 Gb X
Ex tb [ia Da] IIIC T75 °С Db Х
Ex tb IIIC T75 °С Db Х
IP66 / IP67
от 100 до 230 или 24 (-15 % / +10 %)
24 (-55 % / +30 %)
50/60 Гц
12 (22)
S15S25S40S50
15 и 25 25 и 40 40 и 50 50 и 80
Степень защиты по ГОСТ 14254-2015
Параметры электрического питания:
− напряжение переменного тока, В
− напряжение постоянного тока, В
− частота переменного тока, Гц
Потребляемая мощность, не более, Вт (ВА)
Исполнение
Номинальный диаметр DN
Габаритные размеры, мм, не более:
− длина
− высота
− ширина
Масса, кг, не более
562,5609,3778946
356,8374,2 428,2 479,6
260,5260,5 260,5 260,5
18,821,834,862,8
Лист № 9
Всего листов 16
OPTIMASS 2400F в составе:
− первичных преобразователей OPTIMASS 2000F
− преобразователя сигналов MFC400F
Значение
до 14
от -40 до +65
от 0 до 20; от 4 до 20 + HART
от 0 до 10000
от 0,01 до 10000
Таблица 8– Основные технические характеристики OPTIMASS 2400
Наименование характеристики
Давление измеряемой среды, МПа
Температура окружающей среды, °С
Выходные сигналы:
− токовый, мA
− частотный, Гц
− импульсный (длительность импульса от 0,05 до 2000 мс), имп/с
Маркировка взрывозащиты:
OPTIMASS 2400C
Ga/Gb Ex db ia [ia Ga] IIC T6…T1 X
Ga/Gb Ex db e ia [ia Ga] IIC T6…T1 X
Ga/Gb Ex db ia IIC T6…T1 X
Ga/Gb Ex db e ia IIC T6…T1 X
Ex tb [ia Da] IIIC T70 °С…Т270 °С Db X
Ex tb IIIC T70 °С…Т270°С Db X
0Ex ia IIC T6…T1 Ga X
Ex ia IIIC T70°С…Т440°С Da X
1Ex db [ia Ga] IIC T6 Gb X
1Ex db e [ia Ga] IIC T6 Gb X
1Ex db [ia] IIC T6 Gb X
1Ex db e [ia] IIC T6 Gb X
Ex tb [ia Da] IIIC T75 °С Db Х
Ex tb IIIC T75 °С Db Х
IP66 / IP67
Степень защиты по ГОСТ 14254-2015
Параметры электрического питания:
− напряжение переменного тока, В
− напряжение постоянного тока, В
− частота переменного тока, Гц
Потребляемая мощность, не более, Вт (ВА)
от 100 до 230 или 24 (-15 % / +10 %)
24 (-55 % / +30 %)
50/60 Гц
12 (22)
Лист № 10
Всего листов 16
S100
100 и 150
Значение
S150
150 и 200
S250
250 и 300
Продолжение таблицы 8
Наименование характеристики
Исполнение
Номинальный диаметр DN
Габаритные размеры, мм, не более:
− длина
− высота
− ширина
Масса, кг, не более
1474
479,5
260,5
90,1
1809
583,5
323
216,8
2234
666
406
449,8
OPTIMASS 3400F в составе:
− первичных преобразователей OPTIMASS 3000F
− преобразователя сигналов MFC400F
Значение
15
от -40 до +65
от 0 до 20; от 4 до 20 + HART
от 0 до 10000
от 0,01 до 10000
Таблица 9– Основные технические характеристики OPTIMASS 3400
Наименование характеристики
Давление измеряемой среды, МПа
Температура окружающей среды, °С
Выходные сигналы:
− токовый, мA
− частотный, Гц
− импульсный (длительность импульса от 0,05 до 2000 мс), имп/с
Маркировка взрывозащиты:
OPTIMASS 3400C
Ga/Gb Ex db ia [ia Ga] IIC T6…T1 X
Ga/Gb Ex db e ia [ia Ga] IIC T6…T1 X
Ga/Gb Ex db ia IIC T6…T1 X
Ga/Gb Ex db e ia IIC T6…T1 X
Ex tb [ia Da] IIIC T70 °С…Т270 °С Db X
Ex tb IIIC T70 °С…Т270°С Db X
0Ex ia IIC T6…T1 Ga X
Ex ia IIIC T70°С…Т440°С Da X
Степень защиты по ГОСТ 14254-2015
1Ex db [ia Ga] IIC T6 Gb X
1Ex db e [ia Ga] IIC T6 Gb X
1Ex db [ia] IIC T6 Gb X
1Ex db e [ia] IIC T6 Gb X
Ex tb [ia Da] IIIC T75 °С Db Х
Ex tb IIIC T75 °С Db Х
IP66 / IP67
Лист № 11
Всего листов 16
Значение
от 100 до 230 или 24 (-15 % / +10 %)
24 (-55 % / +30 %)
50/60 Гц
12 (22)
Продолжение таблицы 9
Наименование характеристики
Параметры электрического питания:
− напряжение переменного тока, В
− напряжение постоянного тока, В
− частота переменного тока, Гц
Потребляемая мощность, не более, Вт (ВА)
Габаритные размеры, мм, не более:
− длина
− высота
− ширина
Масса, кг, не более
295
395,5
260,2
12
от 0 до 20; от 4 до 20 + HART
от 0 до 10000
Значение
до 20
от -40 до +65
от 0,01 до 10000
Таблица 10 – Основные технические характеристики OPTIMASS 6400
Наименование характеристики
Давление измеряемой среды, МПа
Температура окружающей среды, °С
Выходные сигналы:
− токовый, мA
− частотный, Гц
− импульсный (длительность импульса от 0,05 до 2000
мс), имп/с
Маркировка взрывозащиты:
OPTIMASS 6400C
Ga/Gb Ex db ia [ia Ga] IIC T6…T1 X
Ga/Gb Ex db e ia [ia Ga] IIC T6…T1 X
Ga/Gb Ex db ia IIC T6…T1 X
Ga/Gb Ex db e ia IIC T6…T1 X
Ex tb [ia Da] IIIC T70 °С…Т270 °С Db X
Ex tb IIIC T70 °С…Т270°С Db X
OPTIMASS 6400F в составе:
− первичных преобразователей OPTIMASS 6000F
0Ex ia IIC T6…T1 Ga X
Ex ia IIIC T70°С…Т440°С Da X
Лист № 12
Всего листов 16
Продолжение таблицы 10
Наименование характеристики
− преобразователя сигналов MFC400F
Значение
1Ex db [ia Ga] IIC T6 Gb X
1Ex db e [ia Ga] IIC T6 Gb X
1Ex db [ia] IIC T6 Gb X
1Ex db e [ia] IIC T6 Gb X
Ex tb [ia Da] IIIC T75 °С Db Х
Ex tb IIIC T75 °С Db Х
IP66 / IP67
S/H S/H S/H
8 10 15
от 100 до 230 или 24 (-15 % / +10 %)
24 (-55 % / +30 %)
50/60 Гц
12 (22)
S/HS/HS/HS/DS/DS/DS
25 50 80100150200 250
Степень защиты по ГОСТ 14254-2015
Параметры электрического питания:
− напряжение переменного тока, В
− напряжение постоянного тока, В
− частота переменного тока, Гц
Потребляемая мощность, не более, Вт (ВА)
Исполнение
Номинальный диаметр DN
Габаритные размеры, мм, не более:
− длина
− высота
− ширина
Масса, кг, не более
383 395 572
531 531 562
260,5 260,5 260,5
15,2 16,0 18,8
674 779 977 1086 1298 1742 2194
675 719 839 1002 1035 1197 1403
260,5260,5260,5260,5275355508
29,4 35,3 64,8100,2 199,5 449,5 917,1
Значение
до 10
от -40 до +65
от 0 до 20; от 4 до 20 + HART
от 0 до 10000
от 0,0001 до 10000
Таблица 11 – Основные технические характеристики OPTIMASS 7400
Наименование характеристики
Давление измеряемой среды, МПа
Температура окружающей среды,
о
С
Выходные сигналы:
− токовый, мA
− частотный, Гц
− импульсный (длительность импульса от 0,05 до 2000 мс), имп/с
Маркировка взрывозащиты:
OPTIMASS 7400C
Ga/Gb Ex db ia [ia Ga] IIC T6…T1 X
Ga/Gb Ex db e ia [ia Ga] IIC T6…T1 X
Ga/Gb Ex db ia IIC T6…T1 X
Ga/Gb Ex db e ia IIC T6…T1 X
Ex tb [ia Da] IIIC T70 °С…Т270 °С Db X
Ex tb IIIC T70 °С…Т270°С Db X
Лист № 13
Всего листов 16
− преобразователя сигналов MFC400F
Продолжение таблицы 11
Наименование характеристики
OPTIMASS 7400F в составе:
− первичных преобразователей OPTIMASS 7000F
Значение
0Ex ia IIC T6…T1 Ga X
Ex ia IIIC T70°С…Т440°С Da X
1Ex db [ia Ga] IIC T6 Gb X
1Ex db e [ia Ga] IIC T6 Gb X
1Ex db [ia] IIC T6 Gb X
1Ex db e [ia] IIC T6 Gb X
Ex tb [ia Da] IIIC T75 °С Db Х
Ex tb IIIC T75 °С Db Х
IP66 / IP67
S/H/T06
6 и10
от 100 до 230 или 24 (-15 % / +10 %)
24 (-55 % / +30 %)
50/60 Гц
12 (22)
S/H/T10 S/H/T15 S/H/T25 S/H/T40 S/H/T50 S/H/T80
10 и 15 15 и 25 25 и 40 40 и 50 50 и 80 80 и 100
Степень защиты по ГОСТ 14254-2015
Параметры электрического питания:
− напряжение переменного тока, В
− напряжение постоянного тока, В
− частота переменного тока, Гц
Потребляемая мощность, не более, Вт (ВА)
Исполнение
Номинальный диаметр DN
Габаритные размеры, мм, не более:
− длина
− высота
− ширина
Масса, кг, не более
428
362
260,5
23
518 556 708 933 1109 1468
362 362 376 430 480 534
260,5 260,5 260,5 260,5 260,5 274
27 30 42 87 152 267
Лист № 14
Всего листов 16
Знак утверждения типа
наносится на корпус преобразователь сигналов при помощи наклейки и титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 12 – Комплектность средства измерений
Наименование
Расходомеры-счётчики массовые
Упаковка
Руководство по эксплуатации
Методика поверки
Обозначение
OPTIMASS x400
−
−
РТ-МП-6022-449-2019
Количество
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документам:
1) РТ-МП-6022-449-2019 «ГСИ. Расходомеры-счётчики массовые OPTIMASS x400. Методика
поверки», утверждённому ФБУ «Ростест – Москва» 03.06.2019 г.
2) МИ 3288-2010 «ГСИ. Счетчики-расходомеры массовые. Методика поверки комплектом
компакт-прувера,преобразователяобъемногорасходаипоточногопреобразователя
плотности».
Основные средства поверки по РТ-МП-6022-449-2019:
- установка трубопоршневая 1 разряда (ТПУ) или эталонная передвижная установка
(ЭПУ) в соответствии с Государственной поверочной схемой по приказу № 256 от 07.02.2018 г.,
предназначенная для поверки систем измерений количества и показателей качества нефти
(далее – СИКН); погрешность ±0,05 %;
- рабочий эталон единиц объема 1-го разряда изготовленный в соответствии с
Государственной поверочной схемой по приказу № 256 от 07.02.2018 г.; ПГ= ±0,02 %
- установка поверочная расходомерная «Flow Master» (регистрационный номер в
Федеральном информационном фонде по обеспечению единства измерений 40125-08);
- рабочий эталон единицы плотности 1-го разряда по ГОСТ 8.024-2002, диапазон
измерений от 100 (или 400) до 2500 (или 3000) кг/м
3
;
- установка поверочная типа УПСЖ-50/ВМГ (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 29553-05);
- установка поверочная типа УПСЖ-200/В (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 25277-03);
- плотномерпортативныйПЛОТ-3Б (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 20270-12);
- термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер в
Федеральном информационном фонде 32156-06);
секундомер электронный Интеграл С-01 (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 44154-16);
- преобразователь давления эталонный ПДЭ-010И (регистрационный номер в
Федеральном информационном фонде по обеспечению единства измерений 33587-12);
- установка поверочная средств измерений объема и массы УПМ (регистрационный
номер в Федеральном информационном фонде по обеспечению единства измерений 45711-10)
погрешность измерений объёма ±0,05 %, погрешность измерений массы ±0,04 %.
Основные средства поверки по МИ 3288-2010 (для поверки на месте эксплуатации в
рабочих условиях):
- установка трубопоршневая 1 разряда (ТПУ) или эталонная передвижная установка
(ЭПУ) в соответствии с Государственной поверочной схемой по приказу № 256 от 07.02.2018 г.,
предназначенная для поверки систем измерений количества и показателей качества нефти
(далее – СИКН); погрешность ±0,05 %;
Лист № 15 Trial
листов 16
- рабочий эталон единицы плотности 1-го разряда по ГОСТ 8.024-2002, диапазон
измерений от 100 (или 400) до 2500 (или 3000) кг/м
3
;
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам-
счётчикам массовым OPTIMASS x400
Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной
поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости
и вместимости при статических измерениях, массового и объёмного расходов жидкости
Приказ № 2825 от 29.12.2018 г. Об утверждении Государственной поверочной схемы для
средств измерений объемного и массового расходов газа
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений
плотности
Техническая документация фирмы «KROHNE Ltd», Великобритания
Изготовитель
«KROHNE Ltd», Великобритания
Адрес: 34-38 Rutherford Drive, Park Farm South Industrial Estate Wellingborough, Northants
NN8 6AE, United Kingdom
Телефон: +44 1933 408500
Факс: +44 1933 408501
Web-сайт:
Е-mail:
Заявитель
Общество с ограниченной ответственностью «КРОНЕ Инжиниринг»
(ООО «КРОНЕ Инжиниринг»)
ИНН 7716526213
Адрес: 443004, Самарская область, Волжский район, Поселок Верхняя Подстепновка, д. 2
Телефон: +7 (846) 230-04-70
Факс: +7 (846) 230-03-13
Web-сайт:
Лист № 16
Всего листов 16
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ГЦИ СИ ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., д. 31
Телефон: +7 (495) 544-00-00
Web-сайт:
Е-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний
средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 23364-07 | Расходомеры-счетчики | РС-СПА-М | ООО "ЛОМО-Прибор", г.С.-Петербург | 2 года | Перейти |
| 82963-21 | Счетчики-расходомеры массовые | Micro Motion CMF200 | Emerson Process Management, Micro Motion Inc., США, Нидерланды, Мексика | 1 год | Перейти |
| 6447-78 | Дифманометры-расходомеры | ДСС-711И, ДСП-717И | ПО "Теплоконтроль", г.Казань | Поверка при выпуске. МПИ устанавливается местными органами (ГОСТ 8.002-71) | Перейти |
| 61690-15 | Счетчики газа | СГБМ-01 | ООО "МЭРА", г.Бронницы | 10 лет | Перейти |
| 26416-08 | Счетчики электрической энергии однофазные | Kamstrup 162 | Фирма "Kamstrup A/S", Дания | 16 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
