Приборы для измерения и регулировки углов установки колес автомобилей Техно Вектор, мод. 6202, 6202Т, ГРСИ 53797-13
Номер госреестра:
53797-13
Наименование СИ:
Приборы для измерения и регулировки углов установки колес автомобилей
Обозначение типа:
Техно Вектор, мод. 6202, 6202Т
Производитель:
ООО "Технокар", г.Тула
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.05.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51081
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ
Приборы для измерения и регулировки углов установки колес автомобилей
Техно Вектор, модификации 6202, 6202T
Назначение средства измерений
Приборы для измерения и регулировки углов установки колес автомобилей
Техно Вектор, модификации 6202, 6202T (далее
приборы) предназначены для измерений и
регулировки углов установки колес управляемых и неуправляемых колес автомобилей.
Описание средства измерений
Принципдействияприборовоснованнаизмеренииугловыхпараметров,
определяющих положение осей и колес автомобиля с помощью блок-камер (БК), комплекта
измерительных мишеней и референсных мишеней с удерживающим устройством.
Приборы содержат систему бескабельного дистанционного управления; систему
технического зрения, оснащаемую двумя блок-камерами, комплектом измерительных
мишеней, комплектом референсных мишеней
с удерживающим
устройством и
комплектом
вспомогательных устройств и приспособлений; вычислительный блок с устройствами ввода.
Измерительныеиреференсныемишенисодержатградиентныйрисунок,
обеспечивающий быстрое и точное нахождение его в изображениях, получаемых на
блок-
камерах (БК).
Измерительные мишени устанавливаются на колеса автомобиля и служат для
определенияположенияколесавтомобилявпространстве.Референсныемишени
устанавливаются на подъемник или яму так, чтобы левая референсная мишень находилась в
поле зрения левой блок-камеры, а правая референсная мишень – в поле зрения правой блок-
камеры. Референсные мишени используются для создания динамической опорной
координатной системы. Блок-камеры устанавливаются на колеса автомобиля или на свободно
перемещаемые кронштейны, расположенные на площадке регулировки слева и справа
автомобиля
Приборы обеспечивают контроль положений осей всех четырех колес автомобиля.
Управление процессом измерений производится путем переключения режимов с помощью
устройств ввода вычислительного блока.
Вычислительный блок с устройствами ввода представляет собой персональный
компьютер со всеми периферийными устройствами (монитор, клавиатура, мышь, пульт
дистанционного управления), необходимыми для его работы.
В память персонального компьютера прибора заложена база данных на большое
количество моделей автомобилей. В процессе диагностического контроля обеспечивается
непрерывный съем информации о положении колес с графическим отображением режимов
контроля и автоматической оценкой параметров на соответствие нормам, установленным в
технической документации. База данных содержит различные нормативы, а также схемы
регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении
контроля.
Приборыснабженыпрограммойкалибровкисистемытехническогозрения,
позволяющей производить определение требуемых параметров измерительной системы при
помощи имитатора шасси автомобиля.
Лист № 2
Всего листов 6
Модификация прибора 6202 предназначена для легковых автомобилей. Модификация
прибора 6202Т
предназначена для грузовых автомобилей. Данная модификация отличается от
6202 комплектацией дополнительными колесными адаптерами, дополнительными
измерительными мишенями,дополнительным комплектом референсныхмишеней с
удерживающимустройством, атакжедополнительнымкомплектом механических
приспособлений.

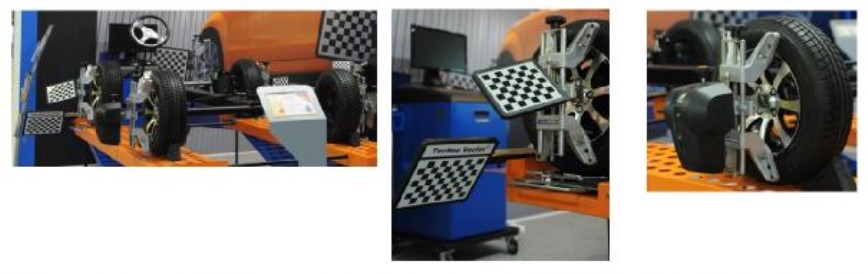

Рисунок 1 Общий вид стенда

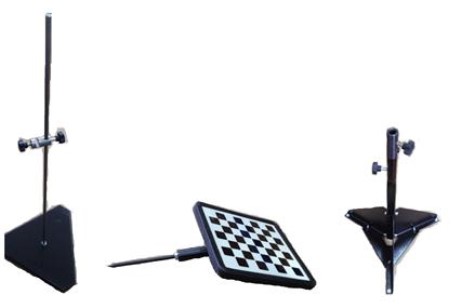

Рисунок 2 Дополнительный набор механических приспособлений
Программное обеспечение
Приборы работают с автономным программным обеспечением WAS Technovector,
установленным на вычислительный блок, и встроенным программным обеспечением
Video_module_TV6, установленным в БК. Обмен данными между вычислительным блоком и
БК осуществляется через WiFi.
Программное обеспечение БК Video_module_TV6 обеспечивает съемку и передачу
данных на вычислительный блок.
Программное обеспечение WAS Technovector обеспечивает управление процессом
работы, получение и обработку данных от БК, отображение, сохранение и печать полученных
результатов измерений.
Лист № 3
Всего листов 6
Наименован
ие
программно
го
обеспечения
Идентификацион
ное наименование
программного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная сумма
исполняемого кода)
Vector.exe
1.3.7
Алгоритм
вычисления
цифрового
идентификато
ра
программного
обеспечения
MD5
WAS
Technovector
Video_modul
e_TV6
video_module_tv6.
ldr
00.00.02
f099ce66deb85be31
a6a83318053b8be
cf61a7605a8276d7fa
a5be1fb72e2108
MD5
Влияние программного обеспечения учтено при нормировании метрологических
характеристик.
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений
соответствует уровню "С" по МИ 3286-2010.
Метрологические и технические характеристики
Наименование характеристики
Диапазон
измерений
Пределы допускаемой
абсолютной
погрешности измерений
Углы развала передних и задних колес
Угол схождения передних и задних колес
Углы продольного наклона шкворня
±8°
±5°
±19°
±3’
±3’
±8’
Углы поперечного наклона шкворня
±19°
±8’
Максимальная колесная база
5400 мм
Максимальная ширина колеи
2200 мм
Масса БК, кг, не более
3
Габаритные размеры БК, мм, не более
Ширина 200
Глубина (с установочной осью) 250
Высота 450
Напряжение питания, В
Потребляемая мощность, Вт, не более
Ток
Средний срок службы, лет
220 (±10%)
350
Переменный, 1 - фазный
5
Наработка на отказ, час
4000
Условия эксплуатации:
1. Диапазон температуры окружающего воздуха, °С…………….…………от +10 до +35.
2. Относительная влажность, %............................................................................ от 20 до 80.
Лист № 4
Всего листов 6
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
методом печати, на блок питания/зарядки этикеткой.
Комплектность средства измерений
Наименование
Обозначение
Количество
62026202T
ТП 05000001
ТП 05000002
ТП 09300000
ТДТВ 401263.051
1
1
4
2
ТП 05600000-01
1
ТП 09400000
ТП 02500000
1
1
ТП 05307000-07
ТДТВ.421413.004-01РЭ
1. Обязательная комплектация
1.1. БК левый
1.2. БК правый
1.3. Колесный адаптер (захват)
1.4. Измерительные мишени
1.5. Комплект референсных мишеней с
удерживающим устройством
1.6. Стопор руля
1.7. Упор для тормоза
1.8. Блок питания/зарядки с встроенным
сетевым фильтром
1.9. Кабель зарядки ИБ
1.10. Руководство по эксплуатации
1.11. ПО WAS Technovector
1
1
1
1
ТП 11200000-1
ТП 09300000-2-6
2-10
ТП 05600000-01-1-2
1
1.12. Дополнительный набор
механических приспособлений
2. Расширенная комплектация*
2.1. Дополнительные колесные адаптеры
2.2. Дополнительные измерительные
мишени
2.3. Дополнительный комплект
референсных мишеней с удерживающим
устройством
2.5. Тумбочка передвижная или
стационарная (на выбор)
Серии V
Серии Т
Серии L
другие
2.6. Поворотная платформа
ТП 05100000
ТП 05300000
ТП 07000000
ТП 09800000
ТП 09500000 2 -
ТП 09600000 - 2
2.7. Вычислительный блок с устройствами
ввода-вывода**
ТДТВ.467851.0031
* Осуществляется по требованию заказчика.
** Заказчик может использовать собственный вычислительный блок, удовлетворяющий
следующим требованиям: частота процессора 2ГГц или выше, количество ядер процессора – 2
или больше, оперативная память (ОЗУ) – 2Гб или выше, минимальный
объем жесткого
диска 120Гб, видеокарта Intel HD4000 или выше, операционная система Windows7 или выше
Лист № 5
Всего листов 6
Поверка
осуществляется по документу МП 2511/0001-13 «Приборы для измерения и регулировки
углов установки колес автомобилей Техно Вектор, модификации 6202, 6202T. Методика
поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в
январе 2013 г.
В перечень основного поверочного оборудования входит:
-квадрант оптический КО-60М (номер в госреестре 26905-04).
Сведения о методиках (методах) измерений
Методика выполнения измерений с помощью приборов для измерения и регулировки
углов установки колес автомобилей Техно Вектор, модификации 6202, 6202T приведена в
разделе «Использование по назначению» документа «Приборы для измерения и регулировки
углов установки колес автомобилей Техно Вектор, модификации 6202, 6202T. Руководство по
эксплуатации.».
Нормативные и технические документы, устанавливающие требования к приборам для
измерения и регулировки углов установки колес автомобилей Техно Вектор,
модификации 6202, 6202T
1.ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений угла»
2.ГОСТ 25176-82. «Средства диагностирования автомобилей, тракторов, строительных
и дорожных машин. Классификация. Общие технические требования.»
3.Приборы для измерения и регулировки углов установки колес автомобилей Техно
Вектор, модификации 6202, 6202T. Технические условия ТУ 4577-002-43551360-2012.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
при выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
ООО «Технокар», Россия,
300041, г.Тула, ул.Жаворонкова, д.1, оф.515
ОГРН: 1037851014630
Телефон: +7 (4872) 24-57-21 Факс: +7 (4872) 24-57-21
e-mail:
Лист № 6
Всего листов 6
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
зарегистрирован под № 30001-10
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01
Факс: (812) 713-01-14
Е-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М. п.«__»_________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 25372-07 | Стенды автоматизированные для измерения и испытания параметров пружин пассажирских вагонов | Стрела-М1 | ООО "Агроэл", г.Рязань | 1 год | Перейти |
| 7328-79 | Приборы индукционного и бокового каротажа | Э6 | Нет данных | Нет данных | Перейти |
| 42984-09 | Приборы измерительные показывающие | MLA и MLD | Фирма "Yokogawa Corporation of America", США | 2 года | Перейти |
| 19233-00 | Приборы для поверки тахографов | MTT-2000 | Фирма "NTS", Германия | 1 год | Перейти |
| 27033-13 | Приборы для измерений шероховатости поверхности | Сейтроник ПШ8-1(С.С.), Сейтроник ПШ8-3(С.С.) | ООО "Завод трубопроводных систем", г.Пенза | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
