Спектрофотометры Cintra мод. 1010, 2020, 3030 и 4040, ГРСИ 53770-13
Номер госреестра:
53770-13
Наименование СИ:
Спектрофотометры
Обозначение типа:
Cintra мод. 1010, 2020, 3030 и 4040
Производитель:
Фирма "GBC Scientific Equipment Pty Ltd.", Австралия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.06.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51048
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1119 от 07.06.2018 г.)
Спектрофотометры Cintra моделей 1010, 2020, 3030 и 4040
Назначение средства измерений
Спектрофотометры Cintra модель 1010, 2020, 3030 и 4040 (далее по тексту -
спектрофотометры), предназначены для измерения коэффициента пропускания и оптической
плотности твердых и жидких проб различного происхождения.
Описание средства измерений
Принципдействияспектрофотометровоснованнаспектрально-избирательном
поглощении потока оптического излучения при прохождении его через жидкие или твердые
материалы и вещества.
Спектрофотометрыпредставляютсобойдвухлучевыестационарныенастольные
лабораторныеприборы, состоящиеиз оптико-механического иэлектронногоузлов,
установленных в общем корпусе. Для разложения излучения в спектр в приборах используется
монохроматор с дифракционной решеткой. В качестве источников излучения используются
вольфрамовая/галогенная/дейтериевая лампы, а в качестве приемника - фотодиод и/или ФЭУ.
Приборы имеют кюветное отделение большого размера, рассчитанное на установку кювет
с длиной оптического пути до 100 мм.
Спектрофотометры различаются метрологическими характеристиками, детекторами,
а так же в моделях 1010, 2020 и 3030 в качестве монохроматора применяется монохроматор
Черни-Тернера с голографической решеткой 1200 л/мм, а в модели 4040- двойной
монохроматор в конфигурации с монохроматором Черни-Тернера.
Общий вид спектрофотометров представлен на рисунке 1
Место нанесения маркировки и место пломбирования спектрофотометров представлено
на рисунке 2.
Место нанесения знака поверки

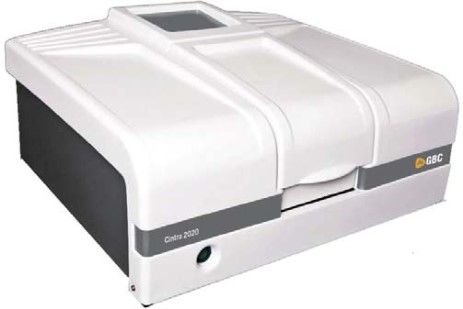

Рисунок 1 - Общий вид спектрофотометров
Лист № 2
Всего листов 4

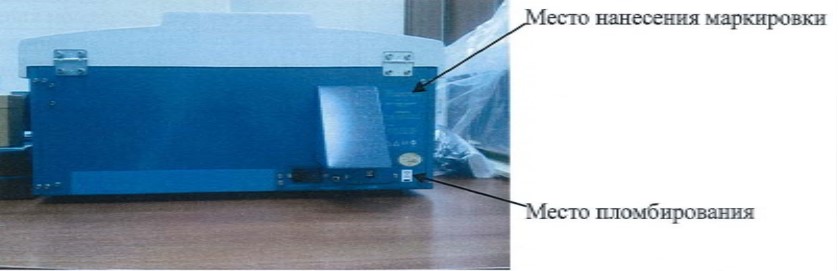

Место нанесения маркировки
Место пломбирования
Рисунок 2 - Место пломбирования спектрофотометров
Программное обеспечение
Программноеобеспечениеспектрофотометровпозволяетуправлятьустановкой
параметров прибора, осуществлять расчет концентрации компонента в пробе на основе
измерений ее оптической плотности и хранить результаты измерений.
Управление процессом измерения и обработки выходной информации осуществляется
от IBM PC - совместимого компьютера с помощью специального программного обеспечения
Cintral
TM
.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОCINTRAL
Номер версии (идентификационный номер) ПОVer. 2.4
Цифровой идентификатор98afc8283afd60710e5c52df79980f75
Алгоритм вычисления цифрового идентификатора ПОMD5
Метрологические и технические характеристики
ие
Таблица 2 - Метрологические характеристики
Наименование характеристики
10102020
Значен
30304040
Спектральный диапазон, нм от 190 до от 190 доот 190 до 900
11001200
Спектральная щель, нм 1,5 от 0,2 до 5,0 от 0,2 до 2,0
фиксированная с шагом 0,1 с шагом 0,1
Точность установки длины
волны, нм±1,0
Воспроизводилось по длинам±0,1
волн, нм
Диапазон измерений СКНП,%От 0 до 100
Пределы допускаемой
абсолютной погрешности±1,0
измерения (СКНП), %
Лист № 3
Всего листов 4
Таблица 3 - Основные технические характеристики
Наименование характеристикиЗначение
1010202030304040
ДетекторФотодиод, силикон ФотоумножительФотоумножитель
R446R928
Скорость сканирования, нм/минот 60 до 3200от 5 до 10000
Выходной интерфейс RS-232C
Габаритные размеры, мм,660×640×270
не более
Масса, кг, не более42
Средний срок службы, лет, не менее 8
Потребляемая мощность, В·А, не более 600
Электропитание:
напряжение, В240
Частота, Гц 50/60
Условия эксплуатации:
-температура окружающей среды,
0
Сот 15 до 35
-относительная влажность воздуха
при 25
0
С (%) от 20 до 80
-атмосферное давление, кПа от 84 до 106
-
1 экз.
МП 97.Д4-12
1 экз.
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации методом штемпелевания
и на корпус прибора методом наклеивания.
Комплектность средства измерений
Обозначение
--
Количество
1 шт.
1 шт
Таблица 4 - Комплектность средства измерений
Наименование
Спектрофотометр Cintra
Держатель кювет
Спектрофотометры Cintra моделей 1010, 2020, 3030 и 4040.
Инструкция по эксплуатации
Спектрофотометры Cintra моделей 1010, 2020, 3030 и 4040
Методика поверки
Руководство по эксплуатации программного обеспечения Cintral
-
1 экз.
Поверка
осуществляется по документу МП 97.Д4-12 «Спектрометры Cintra моделей 1010, 2020, 3030
и 4040. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» в декабре 2012 года.
Основные средства поверки:
1 Комплект светофильтров КС-105
Рабочий диапазон длин волн 220-2500 нм.
Диапазон измерений СКНП 1,5 - 98,0 %.
Предел допускаемой абсолютной погрешности измерения СКНП:
- для светофильтров из стекла НС8: ±0,25 %
- для светофильтров из стекла КУВИ : ±0,5 %
2 Светофильтр ПС - 7 из комплекта светофильтров КНС - 10.5
Рабочий диапазон длин волн 0,26 - 2,7 мкм.
Абсолютная погрешность измерения длины волны: ±0,5 нм.
Лист № 4
Всего листов 4
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых спектрофотометров с требуемой точностью.
Знак поверки наносится на корпус спектрофотометров (место нанесения указано
на рисунке 1).
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к спектрофотометрам
Cintra моделей 1010, 2020, 3030 и 4040
ГОСТ8.557.2007Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений спектральных, интегральных
и редуцированных коэффициентов направленного пропускания и оптической плотности в
диапазоне длин от 0,2 до 50,0 мкм, диффузного и зеркального отражения в диапазоне длин волн
от 02 до 20,0 мкм.
Технический документ GBC Scientific Equipment Pty Ltd, Австралия
Изготовитель
GBC Scientific Equipment Pty Ltd, Австралия
Адрес: 2-4 Lakewood Boulevard, PO Box 1135, Braeside VIC 3195, Australia
Телефон: +61 3 9588 6666
Факс: +61 3 9588 6677
Web-сайт:
E-mail:
Заявитель
Общество с ограниченной ответственностью «Неолаб» (ООО «Неолаб»)
ИНН 7704642007
Адрес: 119034, г. Москва, Еропкинский пер. 16
Телефон: +7 (495) 648-60-80; Факс: +7 (495) 648-61-81
Web-сайт:
E-mail:
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт оптико-физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-33-56; Факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИОФИ» по проведению испытаний
средств измерений в целях утверждения типа № 30003-08 от 30.12.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
