Машины универсальные испытательные MTS Criterion 60, ГРСИ 53748-13

Смотреть ГРСИ
53747-13

Номер госреестра:

53748-13

Наименование СИ:

Машины универсальные испытательные

Обозначение типа:

MTS Criterion 60

Производитель:

Фирма "MTS Systems (China) Co., Ltd.", Китай

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

06.06.2018

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 51022

об утверждении типа средств измерений

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины универсальные испытательные MTS Criterion 60

Назначение средства измерений

Машины универсальные испытательные MTS Criterion 60 (далее по тексту – машины)

предназначены для измерения силы и деформации при испытаниях материалов на растяжение,

сжатие и изгиб в режиме статического нагружения.

Силовая рама состоит из неподвижного основания, боковых плит, двух стальных ко-

лонн с резьбой, силового гидравлического привода, датчика силы, датчика перемещений, рабо-

чего стола, рабочей поверхности, нижней и верхней поперечин, четырех нагружающих сталь-

ных колонн и электромеханического привода перемещения нижней поперечины.

Гидравлический силовой привод и две стальные колонны с резьбой прочно зафиксиро-

ваны на неподвижном основании. На подвижном поршне силового

гидравлического привода

через датчик силы закреплен прямоугольный рабочий стол. На кронштейне, установленном на

неподвижном основании, закреплен датчик перемещений. Наконечник подвижного штока дат-

чика перемещений связан с рабочим столом. В углах рабочего стола установлены нагружающие

стальные колонны, в верхней части жестко связанные между собой верхней поперечиной.

Верхняя поперечина связана также с двумя колоннами с резьбой через направляющие подшип-

Описание средства измерений

Машины содержат два измерительных канала: канал измерения силы и канал измерения

перемещения поршня.

Конструктивно машины состоят из силовой рамы, установленных на силовой раме вспо-

могательных устройств для нагружения, поддержки, фиксации или захвата испытуемых образ-

цов, измерительно-вычислительного и управляющего комплексов (контроллер), гидравличе-

ской станции. Контроллер и гидравлическая

станция смонтированы в

единое модульное уст-

ройство - интегрированную операционную платформу, устанавливаемую рядом с силовой ра-

мой соединяемую с силовой рамой гидравлическими шлангами и электрическими кабелями.

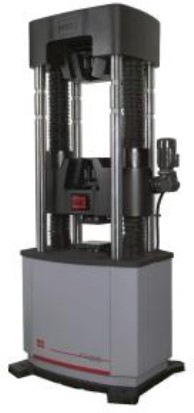

Внешний вид машин показан на рисунке 1.

ис.1 Общий вид машин универсальных испытательных MTS Criterion 60

(1- силовая рама, 2 - интегрированная операционная платформа)

Лист № 2

Всего листов 5

ники, расположенные в верхней части колонн, и позволяющие верхней поперечине свободно

перемещаться вверх и вниз по колоннам с резьбой в пределах рабочего хода подшипников.

Нижняя поперечина смонтирована на двух колоннах с резьбой, образуя две зоны испы-

таний. Верхняя зона испытаний, расположенная между верхней поперечиной и нижней попере-

чиной, предназначена

для испытаний на растяжение, нижняя зона испытаний между

нижней

поперечиной и рабочим столом – на сжатие. Нижняя поперечина может перемещаться по резьбе

колонн при помощи электромеханического привода перемещения нижней поперечины для из-

менения рабочего пространства в каждой зоне испытаний, с надежной механической фиксацией

положения в заданном положении. Для испытаний на растяжение испытываемый образец уста-

навливается при помощи вспомогательных устройств между нижней поперечиной и верхней

поперечиной, для испытаний на сжатие – между рабочим столом и нижней поперечиной.

Силовой гидравлический привод приводится в действие давлением, создаваемым гид-

равлической станцией. При испытаниях регулируемое контроллером гидравлическое давление

подается от гидравлической станции в гидравлический силовой привод. Поршень силового

привода с заданной оператором скоростью и усилием двигает вверх рабочий стол вместе на-

гружающими колоннами и верхней поперечиной. Так как нижняя поперечина жестко связана

через колонны с резьбой с основанием и неподвижна, перемещение рабочего стола и верхней

поперечины вверх приводит к приложению растягивающего усилия к образцу, установленному в

верхней зоне испытаний, а к образцу, установленному в нижней зоне испытаний, сжимающе-го

усилия.

Сила, создаваемая силовым приводом и прикладываемая к испытываемому образцу че-

рез силовую раму и вспомогательные устройства, измеряется датчиком силы. Датчик переме-

щения измеряет линейное перемещение рабочего стола, соответствующее деформации образца

под воздействием приложенной нагрузки. Сигналы от датчиков силы и перемещения поступают

в контроллер.

Контроллер измеряет и регистрирует выходные электрические аналоговые сигналы дат-

чиков силы и перемещения, обрабатывает, хранит и анализирует полученную информацию,

формирует сигналы управления. Управление работой машины, обработка,анализ и отображение

результатов измерений осуществляется программным обеспечением (ПО), установленным на

персональный компьютер (ПК).

Машины имеют порты для подключения дополнительных средств измерений (датчиков

продольной и поперечной деформации, как контактных, так и бесконтактных), а также возмож-

ность установки дополнительного оборудования для испытаний образцов в различных средах и

температурных условиях (термо-, крио-и барокамер).

Машины универсальные испытательные MTS Criterion 60 выпускаются в четырех мо-

дификациях: 64.305, 64.605, 64.106 и 64.206. Модификации машин отличаются измерительными

диапазонами силы и перемещения поршня, размерами рабочих зон, массой и габаритными раз-

мерами. Кроме того, машины 64.305, 64.605 и 64.106 могут иметь варианты исполнения колонн

силовой рамы - стандартной или увеличенной высоты (с индексом “EL”).

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Наименование

программного

(идентификаци-

обеспечения

Цифровой

программного

(контрольная

Алгоритм вы-

катора про-

печения

Идентификацион-

Номер версии

идентификатор

числения цифро-

программного

ное наименование

trial номер)обеспечения

вого идентифи-

обеспечения

программного

сумма исполня-

граммного обес-

емого кода)

MTS TestSuiteTW Elite 1.19A58DCB9B73DMD5

и выше5A60DFA87F5A

4B94D574

Лист № 3

Всего листов 5

Программное обеспечение защищено от несанкционированного доступа паролями раз-

личных уровней доступа. Уровень защиты ПО от непреднамеренных и преднамеренных изме-

нений соответствует уровню «А» по МИ 3286-2010.

±0,5

±0,05

±1.0

1900х1040х765

400

Метрологические и технические характеристики

НаименованиеМодификация

параметра64.305 64.305EL 64.605 64.605EL64.10664.106EL64.206

Диапазон измерения

силы, кН

3…3006…60010…100020…2000

Пределы допускаемой

относительной по-

грешности измерения

силы, %

Диапазон измерения

перемещений поршня,0…1500…2000…2500…250

мм

207424702390

870 8701170

725 725 800

2780 2720 3130 3428

1170 1310 1310 1590

800 910 910 975

Пределы допускаемой

абсолютной погреш-

ности измерения пере-

мещений в диапазоне

до 5 мм, мм

Пределы допускаемой

относительной по-

грешности измерения

перемещений в диа-

пазоне более 5 мм, %

Габаритные размеры

силовой рамы, мм, не

более:

- высота

- ширина

- глубина

Масса силовой рамы,

кг, не более:

- стандартной высоты

- увеличенной высоты

195020053150

3255525054009700

Габаритные размеры

интегрированной опе-

рационной платформы

(ВхШхГ), мм, не бо-

лее

Масса интегрирован-

ной операционной

платформы, кг, не бо-

лее

Условия эксплуатации:

– температура, °С

– относительная влажность, %

– давление, кПа

+15…+30

50 ± 30

84…106

Лист № 4

Всего листов 5

Знак утверждения типа

Знак утверждения типа наносится на боковую поверхность корпуса машины в виде на-

клейки и на титульный лист руководства по эксплуатации типографским способом.

1 шт.

1 комплект

1 шт.

1 экз.

Комплектность средства измерений

1. Силовая рама в сборе

2. Интегрированная операционная платформа

3. Комплект кабелей электрических

4. Комплект шлангов гидравлических

5. Программное обеспечение

6. Руководство по эксплуатации «Машины универсальные

испытательные MTS Criterion 60. Руководство по эксплуатации»

7. Методика поверки МП ТИнТ 99-2012 «Машины универсальные

испытательные MTS Criterion 60. Методика поверки»

1 экз.

Поверка

осуществляется по документу МП ТИнТ 99-2012 «Машины универсальные испытательные

MTS Criterion 60. Методика поверки», утвержденному Руководителем ГЦИ СИ ООО «ТестИн-

Тех» «24» декабря 2012 г.

Основные средства поверки:

- динамометры 2-го разряда по ГОСТ Р 8.663-2009,

- измерители перемещений, основная погрешность ±(4+2L)мкм, где L – перемещение в мм.

Сведения о методиках (методах) измерений

Метод измерений изложен в документе «Машины универсальные испытательные MTS

Criterion 60. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к машинам уни-

версальным испытательным MTS Criterion 60

-ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств изме-

рений силы»;

-ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств изме-

рений длины в диапазоне 1х10

-9

…. 50 м и длин волн в диапазоне 0,2…. 50мкм»;

-ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение»;

-Техническая документация фирмы MTS Systems (China) Co., Ltd., КНР.

Рекомендации по областям применения в сфере государственного регулирования обеспе-

чения единства измерений

- при выполнении работ по оценке соответствия промышленной продукции и продукции

других видов, а также иных объектов установленным законодательством Российской Федера-

ции обязательным требованиям.

Изготовитель

Фирма MTS Systems (China) Co., Ltd., КНР

Building 23, No.481,Guiping Road, Shanghai, 200233, China

Тел.: 86-21-54271122; Факс: 86-21-64956330

Заявитель

ЗАО «АВРОРА»

117638, Россия, г. Москва, ул. Криворожская, д.25, кв.92

Тел.: (495) 258-83-05; Факс: (495) 958-29-40

Лист № 5

Всего листов 5

Испытательный центрГЦИ СИ ООО «ТестИнТех», регистрационный номер аттестата

аккредитации № 30149-11

123308, г. Москва, ул. Мневники, д.1

Тел./факс: +7(499)944-40-40

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.п.«___»____________2013 г.
