Номер госреестра:
53747-13
Наименование СИ:
Копры маятниковые
Обозначение типа:
9050
Производитель:
Фирма "Instron - division of ITW Limited Italy", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.05.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51021
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Копры маятниковые 9050
Назначение средства измерений
Копры маятниковые 9050 (далее – копры) предназначены для измерения энергии раз-
рушения образцов при испытаниях материалов на ударный изгиб.
Описание средства измерений
Принцип действия копров 9050 основан на измерении величины энергии, затраченной
на разрушение образца при ударе молотом маятника, свободно качающегося в поле силы тяже-
сти. С маятником связан датчик угла поворота на базе фотоэлектрического преобразователя,
регистрирующий начальный и конечный углы поворота маятника. Энергия, затраченная на раз-
рушение образца, определяется как разность потенциальной энергии маятника в начале падения
и потенциальной энергии в точке взлёта маятника. Значение потенциальной энергии определя-
ется массой и углом отклонения маятника.
Конструктивно копры состоят из стойки с осью в подшипниках, маятника, закреплен-
ного на оси с возможностью свободного поворота, опор образца и спускового механизма. Спус-
ковой механизм служит для удержания маятника на определенном угле, соответствующем но-
минальному значению потенциальной энергии данного маятника, а также для сброса маятника
при испытании. Копры оснащаются ручным или электромеханическим приводом подъема ма-
ятника. Для защиты от разлетающихся осколков образцов и для ограничения доступа оператора
в рабочую зону в процессе испытания копры оснащаются ограждением рабочей зоны.
Для установки требуемого значения потенциальной энергии предусмотрена возмож-
ность установки одного из маятников, входящих в комплект поставки.
Блок управления с контроллером расположены в шкафу управления. Управление ко-
пром осуществляется с помощью панели управления. Для анализа результатов измерений копер
может подключаться к персональному компьютеру с установленным программным обеспече-
нием.

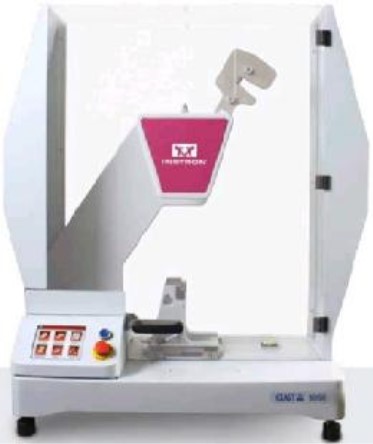

Внешний вид копров маятниковых 9050 приведен на рис. 1.
Рис. 1. Внешний вид копров маятниковых 9050
MD5
MD5
Наименование
программного
обеспечения
Идентификаци-
Номер версии
(идентификаци-
онный номер)
программного
Лист № 2
Всего листов 4
Программное обеспечение
Идентификационные данные программного обеспечения:
Цифровой иденти-Алгоритм вы-
фикатор программ-числения циф-
онное наименова-
ного обеспечениярового иден-
ние программно-
(контрольная сумматификатора
го обеспечения
обеспечения
исполняемого кода)программного
обеспечения
CeastPNDCeastPND
1.33115ac06d286e5ea37e
и выше d59d02fe305c06
CEASTView V 6
CeastView
6.10ffde2c360202eb138a
и выше baf711d38da6de
Программное обеспечение (ПО) защищено от несанкционированного доступа паролями
различных уровней доступа. Реализованы средства фиксации доступа в журнале событий. Уро-
вень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Метрологические и технические характеристики
± 0,5
- маятник Изод
1035х510х1190
0,51
22,75455,5
0,05 ÷ 0,10 ÷
0,40 0,80
0,02 ÷ 0,03 ÷ 0,40 ÷ 0,50 ÷ 0,55 ÷
1,60 2,20 3,20 4,00 4,40
± 0,005± 0,01
± 0,02± 0,03± 0,04± 0,05± 0,06
2,01,0
1,01,00,50,50,5
1. Номинальное зна-
чение потенциаль-
ной энергии смен-
ного маятника, Дж
2. Допускаемое от-
клонение запаса по-
тенциальной энергии
маятника от номи-
нального значения, %
3. Диапазон измере-
ния энергии, Дж
4. Пределы допус-
каемой абсолютной
погрешности измере-
ния энергии, Дж
5. Потеря энергии
при свободном кача-
нии маятника за по-
ловину полного ко-
лебания, %
6. Скорость маятника
в момент удара, м/с
- маятник Шарпи
2,9 ± 2,9 ±
0,05 0,05
3,46 ± 3,46 ±
0,05 0,05
2,9 ± 2,9 ± 2,9 ±
0,05 0,05 0,05
3,46 ± 3,46 ±
0,05 0,05
7. Габаритные разме-
ры
(длина х ширина х
высота), не более, мм
8. Масса, не более, кг
270
± 0,5
± 0,075
± 0,11
± 0,15
± 0,22
± 0,25
± 0,5
0,5
0,5
0,5
0,5
0,5
0,5
3,8 ± 0,05
3,8 ± 0,05
3,8 ± 0,05
1035х510х1190
Лист № 3
Всего листов 4
7,51115222550
1. Номинальное зна-
чение потенциальной
энергии сменного ма-
ятника, Дж
2. Допускаемое от-
клонение запаса по-
тенциальной энергии
маятника от номи-
нального значения, %
0,75 ÷
6,00
1,10 ÷
8,80
1,50 ÷
12,00
2,20 ÷
17,60
2,50 ÷
20,00
5,00 ÷
40,00
3. Диапазон измере-
ния энергии, Дж
4. Пределы допус-
каемой абсолютной
погрешности измере-
ния энергии, Дж
5. Потеря энергии
при свободном кача-
нии маятника за по-
ловину полного ко-
лебания, %
6. Скорость маятника
в момент удара, м/с
- маятник Шарпи
- маятник Изод
3,46 ± 0,05
3,46 ± 0,05
3,8 ± 0,05
3,46 ± 0,05
270
7. Габаритные разме-
ры
(длина х ширина х
высота), не более, мм
8. Масса, не более, кг
Условия эксплуатации:
– температура, °С
– относительная влажность, %
– давление, кПа
15…30
60 ± 20
84…106
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуа-
тационной документации и методом офсетной печати на табличку, прикрепляемую к корпусу
копров.
1 шт.
1 шт
1 комп.*
1 комп.
1 шт.
1 шт. **
1 шт.
Комплектность средства измерений
1. Копер маятниковый 9050
2. Защитное ограждение
3. Комплект маятников
4. Комплект принадлежностей
5. Транспортировочный ящик
6. Персональный компьютер с программным обеспечением
7. Руководство по эксплуатации «Копры маятниковые 9050. Руководство
по эксплуатации»
8. Методика поверки МП ТИнТ 98-2013 «Копры маятниковые 9050.
Методика поверки»
1 шт.
* - количество маятников в комплекте в зависимости от требований заказчика
** - комплектуется по требованию заказчика
Лист № 4
Всего листов 4
Поверка
осуществляется по документу МП ТИнТ 98-2013 «Копры маятниковые 9050. Методика повер-
ки», утвержденному в ГЦИ СИ ООО «ТестИнТех» 25 января 2013 г.
Основные средства поверки:
- Квадрант оптический, основная погрешность
±
30
²
;
- Секундомер механический, класс 2;
- Динамометр сжатия, разряд 2 по ГОСТ Р 8.663-09.
Сведения о методиках (методах) измерений
Методы выполнения измерений копрами маятниковыми 9050 приведены в документе
«Копры маятниковые 9050. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к
копрам маятнико-
вым 9050
- ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженной, ком-
натной и повышенной температурах».
- Техническая документация фирмы Instron - division of ITW Limited Italy, Италия.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Фирма Instron - division of ITW Limited Italy, Италия
Via Airauda 12 10044 - PIANEZZA (TO), Italy
Заявитель
ООО «Новатест»
141401, Московская область, г. Химки,
Ленинский проспект, д. 1, корп. 2
Испытательный
центр
ГЦИ СИ ООО «ТестИнТех», регистрационный номер аттеста-
та аккредитации № 30149-11
123308, г. Москва, ул. Мневники, д.1
Тел./факс: +7(499)944-40-40
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«___»____________2013 г.
