Приборы для измерений параметров шероховатости поверхности Hommel-Etamic W5, ГРСИ 53739-13
Номер госреестра:
53739-13
Наименование СИ:
Приборы для измерений параметров шероховатости поверхности
Обозначение типа:
Hommel-Etamic W5
Производитель:
Фирма "HOMMEL-ETAMIC GmbH", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.05.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51012
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерений параметров шероховатости поверхности HOMMEL-
ETAMIC W5
Назначение средства измерений
Приборы HOMMEL-ETAMIC W5 предназначены для измерений параметров
шероховатости поверхности изделий, сечение которых в плоскости измерения представляет
прямую линию (на цилиндрических поверхностях; в отверстиях; на плоских поверхностях; в
глубоких отверстиях малого диаметра) в цехах и лабораториях промышленных
предприятий.

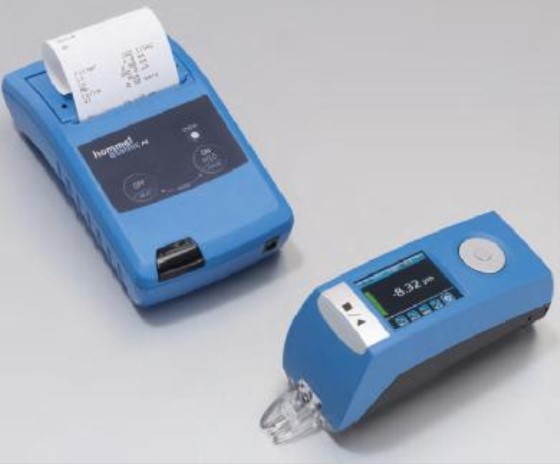

Рисунок 1 Общий вид прибора для измерений параметров шероховатости поверхности
HOMMEL-ETAMIC W5
Описание средства измерений
Действие прибора основано на принципе ощупывания неровностей исследуемой
поверхности алмазной иглой щупа и преобразования возникающих при этом механических
колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые
усиливаются и преобразуются электронным
блоком. Результаты измерения выводятся на
жидкокристаллический цветной дисплей. Щуп прибора оснащен прозрачным кожухом и
подсветкой для удобства работы. Накладная призма позволяет выполнять измерения на
небольших валах диаметром от 10 мм
.
В комплект поставки прибора входит термопринтер HOMMEL-ETAMIC P5,
предназначенный для вывода результатов измерения. Термопринтер подключается к
прибору посредством Bluetooth.
Данные с прибора могут быть обработаны программой TURBO DATAWIN.
Программа дает возможность для дополнительного анализа и графического представления
информации, а также ее сохранения на внешнем носителе.
Лист № 2
Всего листов 4
Программное обеспечение
Приборы для измерения параметров шероховатости поверхности HOMMEL-
ETAMIC W5 имеют в своем составе программное обеспечение (ПО), встроенное в
аппаратное устройство СИ, разработанное для конкретной измерительной задачи,
осуществляющее измерительные функции, функции индикации и передачи измерительной
информации.
Вычислительный алгоритм расположен в заранее скомпилированных бинарных
файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и
не позволяет удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице
Наименование
программного
обеспечения
Идентификацион
ное наименование
программного
обеспечения
Номер версии
(идентификацио
нный номер)
программного
обеспечения
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
W5
W5_V01_03
1.03
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма
исполняемого
кода)
364E333BE9778
9F1BF90F17B8F
CA214E
MD5
Программное обеспечение является неизменным. Средства для программирования
или изменения метрологически значимых функций отсутствуют.
Защитапрограммногообеспеченияприборовдляизмеренияпараметров
шероховатости поверхности HOMMEL-ETAMIC W5 соответствует уровню «А» по МИ
3286-2010.
5
220
Метрологические и технические характеристики
Измеряемые параметры шероховатостиRa, Rz, Rmax(Rt), Rq, RSm, Rmr(c) , RSK, Rk,
Rpk, Rvk, Rp, Rpm, RPc, R3z, V0
±100
320 (-210/+110)
0,005
0,25; 0,8; 2,5
0,15; 0,5; 1,0
2
118
56
62
0,27
9
Диапазон измерений, мкм:
- щуп T1E
- щуп T3E
Разрешение, мкм
Отсечка шага λс, мм
Скорость перемещения датчика, мм/сек
Радиус кривизны щупа, мкм
Предел допускаемой основной
погрешности прибора по параметру Ra, %
Габаритные размеры, мм, не более
-длина;
-ширина;
-высота
Масса, кг, не более
Электрическое питание:
От батареи напряжением, В
От сети переменного тока напряжением,
В
Диапазон рабочих температур, ºС
От +5 до +40
Относительная влажность воздуха, %не более 85, без образования конденсата
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
типографским методом и методом наклейки на корпус прибора.
Комплектность средства измерений
Поставляется в комплекте с принадлежностями в упаковке для хранения и
переноски.
-прибор HOMMEL-ETAMIC W5;
-штепсельный блок питания;
-4 шт. (зависит от стандарта страны) сменных штепсельных вилки для
штепсельного бока питания (PSAR-Clip);
-щуп для измерения шероховатости T1Е;
-отвертка-шестигранник SW2;
-USB-кабель, 3 м, USB-A/мини-штекер USB;
-защитный кожух щупа;
-руководство по эксплуатации;
-методика поверки.
Поверка
осуществляется по документу МП 53739-13 «Приборы для измерений параметров
шероховатости поверхности HOMMEL-ETAMIC W5. Методика поверки», разработанному и
утвержденному ГЦИ СИ ФГУП «ВНИИМС» в октябре 2012 года и включенному в
комплект поставки.
Основные средства поверки:
Образцы шероховатости поверхности (сравнения) по ГОСТ 9378-93.
Меры для поверки приборов для измерений шероховатости поверхности PGN 1,
PGN 3, PGN 10, PEN 10-1(Госреестр № 52740-13)/
Сведения о методиках (методах) измерений
Сведения о методах измерений содержатся в документе «Приборы для измерений
параметровшероховатостиповерхностиHOMMEL-ETAMICW5.Руководствопо
эксплуатации»
Нормативные и технические документы, устанавливающие требования к приборам
для измерения параметров шероховатости поверхности HOMMEL-ETAMIC W5
ГОСТ 8.296-78 «ГСИ. Государственный специальный эталон и общесоюзная
поверочная схема для средств измерений параметров шероховатости R
max
и R
z
в диапазоне
0,025…1600 мкм»
Техническая документация фирмы Hommel-Etamic GmbH, Германия.
Рекомендации по области применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Лист № 4
Всего листов 4
Изготовитель
Hommel-Etamic GmbH, Германия.
Address: Alte Tuttlinger Straße 20,
78056 VS-Schwenningen
Phone +49 7720 602-0
Fax: +49 7720 602-123
E-mail:
Заявитель
ЗАО «Мастер-ФИТ», г. Санкт-Петербург
Юр. адрес: 192171, ул. Седова, 65А
Тел. (812) 336-40-50, факс (812) 560-00-22
E-mail:
Испытательный центр
Государственныйцентриспытанийсредствизмерений(ГЦИСИ)ФГУП
«ВНИИМС», г. Москва
Аттестат аккредитации (Госреестр № 30004-08 от 27.06.2008г).
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
, адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«____»___________2013 г.
М.п.
Готовы поверить данное средство измерений.
