Номер госреестра:
53732-13
Наименование СИ:
Датчики перемещений (деформаций)
Обозначение типа:
HTV
Производитель:
Фирма "Walter + Bai AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.05.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51005
об утверждении типа средств измерений
Лист № 1
Всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики перемещений (деформаций) HTV
Назначение средства измерений
Датчики перемещений (деформаций) HTV предназначены для измерения перемещений
и деформаций материалов при проведении испытаний материалов на прочность.
Описание средства измерений
Принцип действия датчиков перемещений (деформаций) HTV основан на преобразова-
нии удлинения образца в перемещение измерительных щупов, закрепленных на испытуемом
образце. Величина перемещения определяется посредством дифференциального трансформато-
ра. Перемещение щупов вызывает перемещение сердечника трансформатора, изменяя коэффи-
циент преобразования напряжения на вторичных обмотках. Измерительный сигнал формирует-
ся как разность напряжений на двух вторичных обмотках трансформатора и поступает по со-
единительному кабелю в устройство обработки информации.
Контроль деформаций производится путем измерения перемещений на фиксированной
длине (измерительной базе).
Датчик снабжается керамическими наконечниками, позволяющими производить измере-
ния при высоких температурах образцов. Для установки датчиков на образцы предусмотрен
электромеханический или ручной подвод измерительных наконечников.
Датчики перемещений (деформаций) выпускаются в 4 модификациях, отличающихся ба-
зовой длиной и способом подвода наконечников.

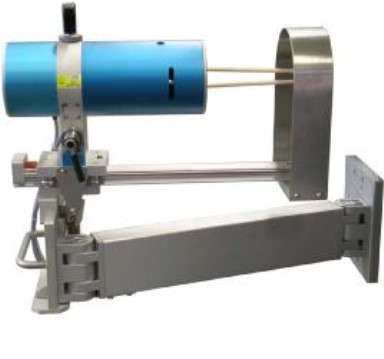

Рис. 1. Внешний вид датчиков перемещений (деформаций) HTV.
Метрологические и технические характеристики
Наименование модификацииHTV-1HTV-2HTV-3HTV-4
10…5010…7010…5010…70
Базовая длина, мм
(регулируемая)
Диапазон измерений, мм
-10…+10
Пределы допускаемой погрешно-
сти измерений
±4 мкм в диапазоне ± 0,8 мм;
±0,5 % в диапазонах -0,8 … -10 мм и 0,8 … 10 мм
600х200х200
3
Габаритные размеры (ДхШхВ), мм, не более:
Масса, кг, не более:
Условия эксплуатации:
– температура, °С
– относительная влажность, %
– давление, кПа
20 ± 5
60 ± 20
84…106
Лист № 2
Всего листов 2
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации в
верхнем левом углу типографским способом.
Комплектность средства измерений
1.Датчик перемещений (деформаций) HTV1 шт.
2.Руководство по эксплуатации «Датчики перемещений (деформаций)
HTV. Руководство по эксплуатации»1 экз.
3.Методика поверки МП ТИнТ 77-2012 «Датчики перемещений
(деформаций) HTV. Методика поверки»1 экз.
Поверка
осуществляется по документу МП ТИнТ 77-2012 «Датчики перемещений (деформаций) HTV.
Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» 29 ноября 2012 г.
Основными средствами поверки являются:
- калибратор датчиков деформаций, 0…100 мм, основная погрешность ±0,02% (не ме-
нее 0,2 мкм)
Сведения о методиках (методах) измерений
Метод измерений изложен в документе «Датчики перемещений (деформаций) HTV.
Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к датчикам пере-
мещений (деформаций) HTV
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне 1∙10
-9
…. 50 м и длин волн в диапазоне 0,2…. 50 мкм».
2. ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение».
3. Техническая документация фирмы «Walter+Bai AG», Швейцария.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Фирма «Walter+Bai AG», Швейцария
Industriestrasse 4, 8224 Lonningen, Schweiz
Заявитель
ООО «МЕЛИТЭК»
117342, г. Москва, ул. Обручева, д. 34/63 стр. 2.
Тел./факс: +7(495) 781-07-85
Испытательный центр
ГЦИ СИ ООО «ТестИнТех», (аттестат аккредитации № 30149-11)
123308, г. Москва, ул. Мневники, д.1
Тел./факс: +7(499)944-40-40
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«___»____________2013 г.
