Номер госреестра:
53719-13
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
SUD
Производитель:
Фирма "Trench Germany GmbH", Германия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.06.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50991
об утверждении типа средств измерений
Лист № 1
Всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения SUD
Назначение средства измерений
Трансформаторы напряжения SUD предназначены для передачи сигнала измерительной
информации измерительным приборам и/или устройствам защиты и управления в установках
переменного тока промышленной частоты в электросетях 110, 150 и 220 кВ, применяются в
КРУЭ с элегазовой изоляцией.
Описание средства измерений

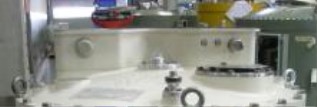

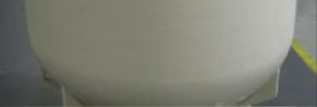

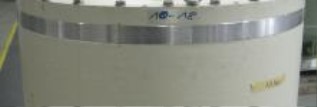

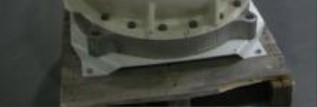

Трехфазные трансформаторы напряжения типа SUD представляют собой масштабные
преобразователи индуктивного типа, размещенные в баке, заполненном элегазом. Принцип
действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник.
Каждый трансформатор имеет первичную и до четырех
вторичных обмоток. Сердечники, набранные из листов
электротехнической стали в виде замкнутых квадратов,
имеют низкие потери. Бак трансформатора напряжения,
изготовлен из алюминия или стали. Плотность элегаза
контролируется специальным монитором плотности.
Дляобеспечениябезопасностипредусмотрен
предохранительный клапан с разрывной мембраной.
Выводы вторичных обмоток подключены к клеммам
контактной коробки, расположенной на боковой
поверхноститрансформатора.Крышкаконтактной
коробки пломбируетсядля предотвращения
несанкционированного доступа. Изготавливаются
четыре вида модификаций трансформаторовна
различные наибольшие напряжения, обозначаемые как
SUD 123/S, SUD 145/S, SUD 170/S, SUD 245/S, которые
различаются также номинальными первичными
напряжениями, габаритами и весовыми
характеристиками (см. таблицу ниже).
Метрологические и технические характеристики
Характеристики
SUD 170/S
SUD 245/S
SUD 123/S
SUD 145/S
126, 145
170
252
110/
Ö
3
150/
Ö
3
220/
Ö
3
100/
Ö
3, 100
Наибольшее рабочее
напряжение, кВ
Номинальные первичные
напряжения, кВ
Номинальные вторичные
напряжения, В
Класс точности/ нагрузка, В·А
- для измерительных обмоток;
- для дополнительных обмоток
Предельная мощность, В·А
Номинальная частота, Гц
Масса не более, кг
Габаритные размеры, мм
От Ø790х918 до
Ø980х1135
0,2/5-200; 0,5/5-300
3Р; 6Р/10-400
1000
50
725
Ø980х1135
Ø980х1135
Климатическое исполнение У3 по ГОСТ 15150-69 в диапазоне от -30
°
С до +40
°
С.
Лист № 2
Всего листов 2
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора гравировкой, а на
титульный лист эксплуатационной документации - типографским способом.
Комплектность средства измерений
Трансформатор напряжения - 1 шт.
Руководство по монтажу и эксплуатации - 1 экз.
Паспорт – 1 экз.
Поверка
Осуществляется по ГОСТ 8.216-2011 " ГСИ. Трансформаторы напряжения. Методика
поверки".
Основные средства поверки:
- Трансформатор напряжения эталонный NVOS, номинальные первичные напряжения
110/√3, 220/√3, класс точности 0,01.
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая
погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Cведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения SUD
в
КРУЭ» фирмы Trench Germany GmbH
Нормативные документы, устанавливающие требования к трансформаторам напряжения
SUD:
ГОСТ 1983-2001 "Трансформаторы напряжения. Trial технические условия".
ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- осуществление торговли и товарообменных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Фирма Trench Germany GmbH, Германия.
Адрес : Nurnberger Strasse 199, 96050 Bamberg/ Germany
Тел. +49.951.1803-0, факс +49.951.1803-325
Заявитель
ООО «Сименс», г. Москва
Адрес: Россия,115184, Москва, ул. Большая Татарская, д. 9
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации №30004-08 от 27.06.2008 года.
Адрес: 119361, Москва, Г-361, ул.Озерная, 46, тел.(495) 437 55 77, факс(495) 437 56 66.
e-mail:
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«
»
2013 г.
