Штангенциркуль специальный по кругу катания ШЦКК, ГРСИ 53697-13
Номер госреестра:
53697-13
Наименование СИ:
Штангенциркуль специальный по кругу катания
Обозначение типа:
ШЦКК
Производитель:
Новосибирский электровозоремонтный завод - филиал ОАО "Желдорреммаш", г.Новосибирск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 819069
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50965
об утверждении типа средств измерений
Лист №
1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Штангенциркуль специальный по кругу катания «ШЦКК»
Назначение средства измерений
Штангенциркуль специальный по кругу катания «ШЦКК» (далее – Штангенцир-
куль) предназначен для измерений диаметра колесной пары электровоза по кругу катания.
Описание средства измерений
Принцип действия Штангенциркуля основан на сравнении размера
диаметра
со
шкалой. Измерения проводит следующим образом. Штангенциркуль держат правой ру-
кой за ручку и подводят к колесу. Шток измерительный при этом сдвинут в крайнее левое
положение, а угольник вводят в соприкосновение с бандажом колеса примерно в диамет-
ральной плоскости. Прижимая шток измерительный к измеряемому диаметру колеса, при
этом упорный винт угольника должен опираться на боковую грань бандажа. Левой рукой
подвигают каретку до контакта с измеряемой поверхностью бандажа (колеса), при этом
упорный винт скобы должен коснуться боковой поверхности бандажа. Перемещая Штан-
генциркуль (рисунок 1) вверх-вниз, находят наибольший диаметр.
Штангенциркуль относится к средствам измерений, применяемым при ремонте и
формировании колесных пар электровозов.
Метрологические и технические характеристики
(1110 - 1260)
±
0,2
0,1
1260
´
260
´
120
5,0
20
+
10
-
10
Диапазон измерений, мм
Пределы допускаемой абсолютной погрешности измерений, мм
Цена деления отсчётных шкал, мм
Габаритные размеры, мм
Масса, кг
Штангенциркуль эксплуатируется по ГОСТ 15150-69 со сле-
дующими уточнениями:
- температура окружающей среды, °С
- верхнее значение относительной влажности воздуха без
конденсации влаги, %
80
- атмосферное давление, кПа
Установленный срок службы, лет, не менее
+
5
100
-
15
5
Место знака утверждения типа

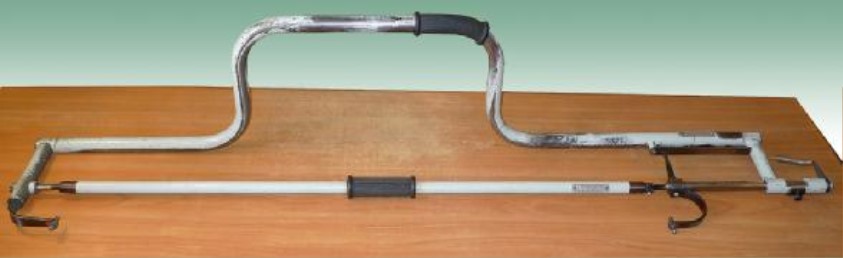

Рисунок 1 – Штангенциркуль
Лист №
2
Всего листов 3
Знак утверждения типа
нанесен на наклейку на корпус Штангенциркуля методом гравировки и на титульный лист
паспорта типографским способом.
Комплектность средства измерений
Обозначение
Наименование Коли-
чество
ЗаводскойПримечание
номер
819068
НЭРЗ-ИЭ-062/00.000 ПС
НЭРЗ-ИП-062/00.000МП
Мера установочная
1
Паспорт
1
Методика поверки1
Поверка
осуществляется по документу НЭРЗ-ИП-062/00.000МП «Штангенциркули специальные
по кругу катания «ШЦКК». Методика поверки», утвержденному ФГУП «СНИИМ» в
марте 2012 г.
Эталоны: машина оптико-механическая для измерений длин ИЗМ-11, аттестован-
ная по ГОСТ 8.336-78, ЦД 0,001 мм; набор концевых плоскопараллельных мер длины
ГОСТ 9038-90 4
разряда; плита 2-2-1000х630 ГОСТ 10905-86; штангенрейсмас ШР-250-
0,05 ГОСТ 164-90
Сведения о методиках (методах) измерений
НЭРЗ-ИП-062/00.000ПС. «Штангенциркуль специальный по кругу катания
“ШЦКК”. Паспорт
».
Нормативные и технические документы, устанавливающие требования к штанген-
циркулю специальному по кругу катания «ШЦКК»
1 Р 32-1110-98 Руководство по установлению номенклатуры контролируемых па-
раметров и средств измерений на железнодорожном транспорте, подлежащих государст-
венному метрологическому контролю и надзору
2 ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений длины в диапазоне от 1·10 в
степени -9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
при выполнении работ по оценке соответствия промышленной продукции и про-
дукции других видов, а также иных объектов установленным законодательством Россий-
ской Федерации обязательным требованиям.
Изготовитель
Новосибирский электровозоремонтный завод – филиал ОАО «Желдорреммаш».
630037, г. Новосибирск, ул. Электровозная, 2, тел (383) 337-63-53; факс (383) 337-64-21, Е-
mail:
Лист №
3
Всего листов 3
Испытательный центр
Государственный центр испытаний средств измерений СНИИМ (ГЦИ СИ СНИ-
ИМ), юридический адрес: 630004, г. Новосибирск, пр. Димитрова, 4, тел.(383) 210-08-14,
факс (383) 210-13-60, Е-mail:
, номер аттестата аккредитации:
30007-09
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.
«__» _____________2013 г.
