Приложение к свидетельству № 50961
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики «Цельсиус»
Назначение средства измерений
Теплосчетчики «Цельсиус» (далее - теплосчетчик) предназначены для измерений количе-
ства тепла (тепловой энергии) и объема теплоносителя (холодной и горячей воды) в закрытых
системах тепло/холодоснабжения.
Описание средства измерений
Единый одноканальный теплосчетчик «Цельсиус» является микропроцессорным устрой-
ством с батарейным питанием. Теплосчетчик измеряет количество потребленной тепловой
энергии с учетом места установки: подающий (символ «П») или обратный (символ «О») трубо-
провод.
В состав теплосчетчика входят: проточная часть, измерительная капсула с тепловычисли-
телем и комплект из двух термопреобразователей сопротивления (КТС).
Принцип действия датчика потока основан на преобразования вращения крыльчатки в
импульсы расхода путем немагнитного индуктивного сканирования. Датчик (плоские электро-
проводящие секторы, разделенные изолирующими участками) закреплен на верхней части
крыльчатки. Детектор (катушка индуктивности) отделен от крыльчатки герметизирующей пе-
регородкой. Вращение крыльчатки приводит к появлению в зоне чувствительности катушки то
электропроводящего, то изолирующего сектора. Изменение добротности катушки позволяет
генерировать импульсы расхода.
В датчике потока использован принцип работы многоструйного счетчика воды. Измери-
тельная капсула содержит обойму с радиальными наклонными каналами, направляющими воду
на лопасти крыльчатки. Это исключает боковой износ опор крыльчатки. Регулировка датчика
потока выполняется изменением сечения байпаса, направляющего часть потока в обход крыль-
чатки.
Теплосчетчики выпускаются в исполнении «Компакт» (тепловычислитель неразрывно
связан с датчиком потока) фото 1 или в исполнении «Сплит» (с выносным тепловычислителем,
соединенным кабелем с датчиком потока – символ «С» в обозначении) фото 2.
Фото 1. Теплосчетчик в исполнении «Компакт»
Лист № 2
Всего листов 5
Фото 2. Теплосчетчик в исполнении «Сплит».
Теплосчетчики могут выпускаться с интерфейсом M-bus (символ «M» в обозначении)
фото 3. Внешний вид проточной части с запорной крышкой приведен на фото 4.
Фото 3. Теплосчетчик с интерфейсом M-bus (крышка тепловычислителя trial).

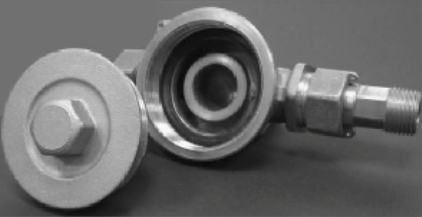

Фото 4. Проточная части и запорная крышка.
Схема пломбирования теплосчетчика для защиты от несанкционированного доступа при-
ведена на фото 5.
Лист № 3
Всего листов 5

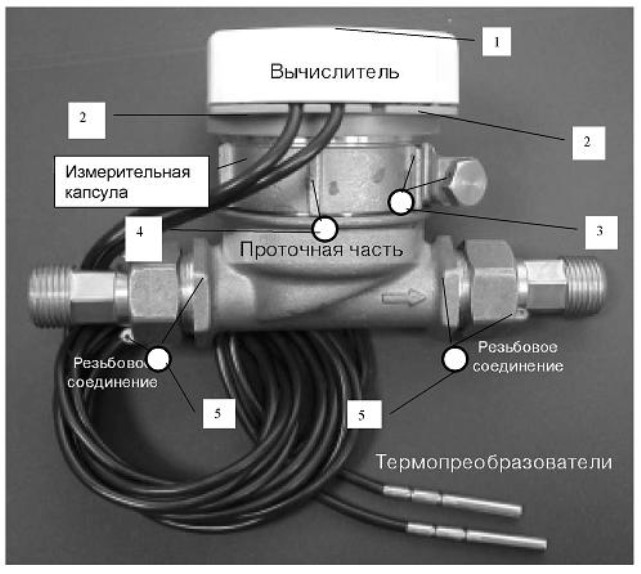

Фото 5 Схема пломбирования теплосчетчика «Цельсиус»
1 – место нанесения поверительного клейма (наклейка);
2 – место пломбирования крышки тепловычислителя (наклейка производителя);
3 – место пломбирования гнезда установки термопреобразователя (пломба монтажной или
эксплуатирующей организации);
4 – место пломбирования резьбового соединения измерительной капсулы и проточной
части (пломба монтажной или эксплуатирующей организации);
5 – место пломбирования крепления проточной части к трубопроводу (пломба монтажной
или эксплуатирующей организации).
Метрологические и технические характеристики
Основные технические параметры теплосчетчиков указаны в таблице 1.
Параметр Единица
измерения
Таблица 1
Значение
1
Номинальный размер теплосчетчика DN
Номинальный размер резьбы
Масса, не более
Длина, не более
2 34
15 20
G &fraq34; BG 1 B
кг1,3 1,4
мм110130
Высота, не более
Ширина, не более
Максимально допустимое давление
Потеря давления при q
p
, не более
Напряжение батареи питания
Диапазон температур теплоносителя («Компакт»)
Диапазон температур теплоносителя («Сплит»)
мм 100
мм 80
МПа1,6
МПа 0,025
В3
о
С от 15 до 90
о
С от 15 до 105
Лист № 4
Всего листов 5
Таблица 1 (продолжение)
1
Диапазон измерения разности температур («Компакт»)
Диапазон измерения разности температур («Сплит»)
Длина кабеля термопреобразователя КТС, не менее
Длина погружной части КТС, не менее
Диаметр погружной части КТС
234
о
С от 3 до 75
о
С от 3 до 90
м1,5
мм 25
мм5,0
Технические параметры датчиков потока, входящих
в состав теплосчетчиков указаны в
таблице 2.
Таблица 2
Параметр
Значение
1520
1,2 3 5
0,6 1,5 2,5
Единица
измерения
DN
м
3
/ч
м
3
/ч
м
3
/ч
Номинальный размер теплосчетчика
Расход максимальный, q
s
Расход постоянный, q
p
Расход минимальный q
i
,
при R=25
при R=50
при R=100
Порог чувствительности, не более
м
3
/ч
0,0240,0600,100
0,0120,0300,050
0,0060,0150,025
0,0050,0050,007
Количество импульсов расхода, С
р
имп/л267190106
Класс точности теплосчетчика А (по ГОСТ Р 51649-2000).
Класс точности теплосчетчика 3 (по ГОСТ ЕН 1434-1-2011).
Пределы δ
о
допускаемых относительных погрешностей теплосчетчиков при измерении
количества тепловой энергии вычисляются по формуле
δ
о
=±(4+4ΔΘ
мин
/ΔΘ+0,05 q
p
/q).
Пределы Е
f
относительных погрешностей датчиков потока при измерении объема тепло-
носителя при расходе q вычисляются по формуле
Е
f
=±(3+0,05 q
p
/q), │Е
f
│≤5.
Пределы относительных погрешностей тепловычислителя при измерении количества теп-
ловой энергии, Е
с
, вычисляются по формуле
Е
с
= ±(0,5+ΔΘ
мин
/ΔΘ).
Пределы относительных погрешностей КТС при измерении разности температур Е
t
, %,
вычисляются по формуле
Е
t
= ±(0,5+3ΔΘ
мин
/ΔΘ).
Класс исполнения по условиям окружающей среды А (ГОСТ Р ЕН 1434-1-2011).
Условия эксплуатации:
температура окружающей среды,
о
С ……………………..
относительная влажность воздуха, % …………………….
атмосферное давление, кПа ……………………………….
Степень защиты оболочки по ГОСТ 14254-96 …………..
Средний срок службы, лет не менее ………………………
от +5 до +55;
до 95;
От 84 до 106,7;
IP 54;
10.
Знак утверждения типа
Знак утверждения типа наносится на верхнюю крышку тепловычислителя методом лазер-
ной гравировки и на титульный лист паспорта типографским способом.
Лист № 5
Всего листов 5
Комплектность средства измерений
В комплект поставки теплосчетчика входят:
- измерительная капсула с тепловычислителем и КТС1 шт;
- проточная часть с запорной крышкой1 шт;
- паспорт1 шт;
- упаковка1 шт.
В соответствии со спецификацией заказа дополнительно поставляются техническое опи-
сание и методика поверки.
Поверка
осуществляется по документу МРБ МП.2097-2012. Теплосчетчики «Цельсиус». Методика по-
верки.
Основные средства поверки: Установка поверочная проливная, диапазон расходов от 0,006 до
2,5 м
3
/ч, относительная погрешность измерения объема не более ±0,3%.
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений изложены в Техническом описании.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам
«Цельсиус»:
ГОСТ Р ЕН 1434-1-2011. Теплосчетчики. Часть 1. Общие требования;
ГОСТ Р ЕН 1434-2-2011. Теплосчетчики. Часть 2. Требования к конструкции;
ГОСТ Р ЕН 1434-4-2011. Теплосчетчики. Часть 4. Испытания утверждения типа;
ГОСТ Р ЕН 1434-5-2011. Теплосчетчики. Часть 5. Первичная поверка;
ГОСТ Р 51649-2004. Теплосчетчики для водяных систем теплоснабжения. Общие техни-
ческие условия;
ГОСТ 52931-2008.
Приборы контроля и регулирования технологических процессов. Об-
щие технические условия;
ТУ BY 37412364.004-2010. Теплосчетчики «Цельсиус». Технические условия;
МРБ МП.2097-2012. Теплосчетчики «Цельсиус». Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений – выполнение торговых и товарообменных операций.
Изготовитель
СООО «БелЦЕННЕР»
Республика Беларусь, г. Минск, ул. Тимирязева, дом. 65, офис 310
Тел. (017) 211-05-53.
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИМС»
Регистрационный номер 30004-08
119361, г. Москва, ул. Озерная, д. 46
тел. (495) 437-55-77, факс (495) 437-56-66, Е-mail:
