Номер госреестра:
53683-13
Наименование СИ:
Анализаторы газов и жидкостей
Обозначение типа:
АГЖЦ
Производитель:
ООО "Мониторинг", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.04.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50949
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
АнализаторыгазовижидкостейАГЖЦ
Назначение средства измерений
Анализаторы газов и жидкостей АГЖЦ (далее - анализаторы) предназначены для
измерения массовой концентрации, массовой или объемной доли серосодержащих компонентов,
приведенных в таблице 2, в газах и жидкостях.
Описание средства измерений
Анализаторы являются одноблочными переносными приборами циклического действия,
применяются в комплекте с преобразователями первичными измерительными ленточными
(ИЛ).
Принцип действия анализаторов – фотометрический.Основан на определении
коэффициента пропускания в видимой области спектра окрашенного участка ИЛ при
воздействии определяемого вещества, содержащегося в заданном объеме анализируемой пробы
газа или воздуха.
В зависимостиот диаметра рабочего отверстия фотометрической ячейки и,
соответственно, диапазонов измерений анализаторы имеют три модификации: АГЖЦ (диаметр 6
мм), АГЖЦ-1 (диаметр 12 мм), АГЖЦ-2 (диаметр 4 мм).
На верхней панели прибора расположены входной штуцер газовой линии, измерительная
фотометрическая ячейка, матричный дисплей с клавиатурой для выбора программы анализа и
ввода данных. На задней панели анализатора находятся разъем питания для подключения
сетевого адаптера, тумблер влючения/выключения прибора, выходной штуцер газовой линии.
В фотометрической ячейке анализатора находится источник излучения - светодиод с
максимумом спектра излучения (570
±
5) нм, который через калиброванное выходное отверстие
фотометрической ячейки диаметром 4, 6 или 12 мм создает равномерное освещения рабочего
участка ИЛ. В зазор фотометрической ячейки помещают неэкспонированную ИЛ, измеряют
световой поток. При помощи микрошприца вносят пробу с заданной дозой определяемого
вещества в анализатор. В качестве газа-носителяиспользуется азот по ГОСТ 9293-74 или
поверочный нулевой газ - воздух по ТУ 6-21-5-82. Компоненты, содержащиеся в жидких
пробах, предварительно переводят в газообразное состояние. Прошедший через ИЛ свет
регистрируется приемником излучения — фотосопротивлением, находящимся в фотоячейке.
Изменение окраски преобразователя ИЛ приводит к изменению светового потока и,
соответственно, к изменению тока, протекающегочерез фотосопротивление ячейки
анализатора.
Зависимость тока от массы определяемого вещества в пробе выражается в виде
номинальной функции преобразования. Значения массовой концентрации или массовой (или
объемной) доли рассчитываются микропроцессором автоматически с учетом определенной
анализатором массы вещества и объема (или массы) пробы, взятой на анализ, и выводятся на
дисплей анализатора.
Преобразователь ИЛ при установке в фотометрическую ячейку анализатора АГЖЦ
обеспечивает преобразование концентрации каждого определяемого компонента в изменение
коэффициента пропускания (оптической плотности ИЛ). Преобразователь представляет собой
ленты фильтровальной бумаги по ГОСТ 12026, импрегнированные соответствующим
индикаторным раствором.
ИЛ имеет следующие исполнения: ИЛ-Н
2
S (на сероводород), ИЛ-МК (на меркаптаны в
пересчете на серу), ИЛ-SО
2
(на диоксид серы).
Номинальная функция преобразования массовой концентрации (доли) ИЛ в изменение
коэффициента пропускания для каждого определяемого вещества соответствует диапазону
измерений анализатора АГЖЦ.
Лист № 2
Всего листов 8
Исполнение по ГОСТ 52931-2008 – обыкновенное.
Анализаторы не предназначены для использования во взрывоопасных зонах.

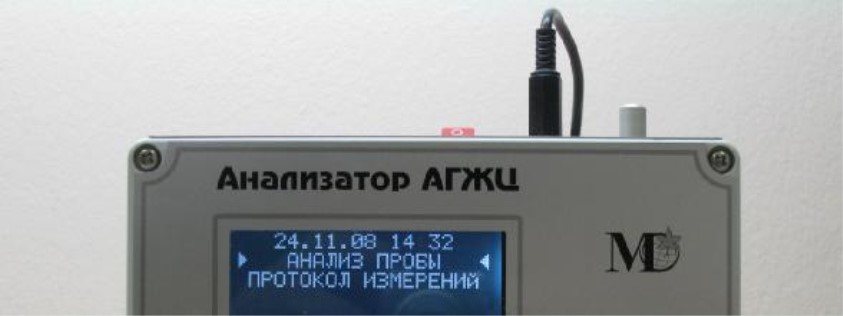

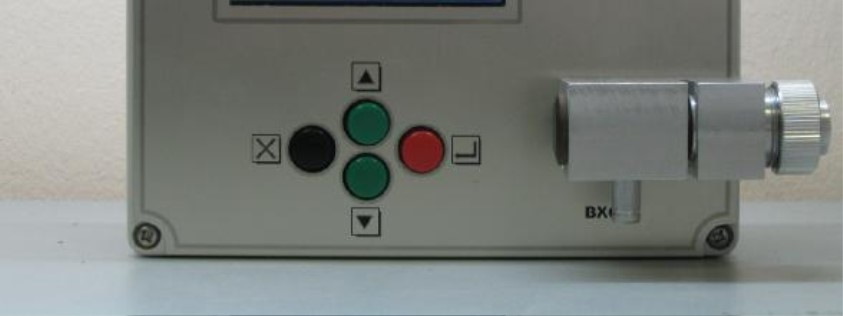

Внешний вид анализатора представлен на рисунке 1.
Рисунок 1 – Внешний вид анализатора газов и жидкостей АГЖЦ
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение ПО АГЖЦ .
Программное обеспечение осуществляет функции:
- расчет содержания определяемого компонента,
- отображение результатов измерений на ЖКИ дисплее анализатора,
- сохранение в памяти результатов 100 последних измерений
- контроль целостности программных кодов ПО, настроечных и калибровочных
констант,
- контроль общих неисправностей.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «С» по МИ 3286-2010.
Влияниепрограммногообеспеченияанализаторовучтенопринормировании
метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Лист № 3
Всего листов 8
Таблица 1
Наименование
программного
обеспечения
Идентифика-
ционное на-
именование
программного
обеспечения
Цифровой идентификатор
программного обеспечения
(контрольная сумма
исполняемого кода)
Программное
обеспечение
анализатора
АГЖЦ
AGJZ
V2.0
f
x1BDC
Побайтная
контрольная
сумма
Примечание – номер версии ПО должен быть не ниже указанного в таблице
.
Номер версии
(идентифика-
ционный но-
мер) про-
граммного
обеспечения
Алгоритм вы-
числения
цифрового
идентификатора
программного
обеспечения
Метрологические и технические характеристики
АГЖЦ
0,5 – 4
×
10
4
АГЖЦ-1
50 – 1
×
10
5
-
Т
0,02– 4
×
10
3
-
Т, К
-
АГЖЦ-2
-
- « -
Т, К
АГЖЦ
Т, К
АГЖЦ-1
-
Т
-
Нефть
-
1
×
10
-2
-
×
10
Т
Т
1 Диапазоны измерений , модификации анализаторов АГЖЦ и определяемые
компоненты приведены в таблице 2.
Таблица 2
Диапазон измерений
Определяемый
компонент
(ПДК
в.р.з
,
мг/м
3
)
Модифи-
кация
массовоймассовой
концентра-доли, %
ции, мг/м
3
(объемной доли,
млн
-1
)
АнализируемаяНазначение
среда
2
3
4
-
7
Т, К
1
Сероводород
H
2
S
(10*/3**)
АГЖЦ-2
6
Газы нефте-, газопере-
работки, природный
газ, воздух рабочей
зоны
АГЖЦ
Меркаптаны
( в пересчете
на серу) ***
0,5 – 2
×
10
4
0,10–4
×
10
3
5 – 5
×
10
2
-
- « -
Диоксид
серы SО
2
(10 )*
100 – 5
×
10
5
- « -
4
×
10
-6
- 5
×
10
-2
(0,04–500 млн
-1
)
Водныйраствор
моноэтаноламина
Сероводород
H
2
S
АГЖЦ
АГЖЦ-1
-
1
×
10
-4
- 1,0
Оборотнаяи
дренажная вода
Лист № 4
Всего листов 8
Т
5
×
10
-6
– 2,5
×
10
-2
Продолжение таблицы 2
23
6
АГЖЦ0,5 – 4
×
10
4
4
0,4 – 28000
млн
-1
(об.)
1
Сероводород
H
2
S
Микроприме-
си серы
АГЖЦ
-
5
Топлива остаточные
нефтяные ****
Светлые
нефтепродукты
Т
Примечания:
1.* - ПДК – предельно допустимая концентрация вредного вещества в воздухе рабочей зоны в
соответствии с ГОСТ 12.1.005-88 (максимальная ПДК).
** - ПДК H
2
S в воздухе рабочей зоны в смеси с углеводородами С
1
– С
5
.
*** - Меркаптаны – сумма метилмеркаптана и этилмеркаптана.
****- Топлива остаточные нефтяные в соответствии с ГОСТ Р 54286-2010.
2. Определение сероводорода, диоксида серы и меркаптанов проводится при их совместном
присутствии.
3. В графе «Назначение» указаны: Т- технологический контроль; К – контроль ПДК воздуха рабочей
зоны.
2. Пределы допускаемой основной относительной погрешности, δ, % : ±20.
3 Номинальная цена единицы наименьшего разряда дисплея для каждого диапазона
концентраций:
от 0,5 до 10 мг/м
3
0,01 мг/м
3
,
от 10 до 100 мг/м
3
0,1 мг/м
3
,
от 100 и выше 1 мг/м
3
.
4Пределдопускаемогосреднеквадратическогоотклонения(СКО)случайной
составляющей погрешности: 6 %.
5 Время установления показаний (Т
0,9
), мин, не более: 5.
6 Предел допускаемого изменения показаний за 8 ч непрерывной работы: 0,2
d
.
7 Пределы допускаемой дополнительной погрешности анализатора при изменении тем-
пературы окружающей среды на каждые 10 °С в пределах рабочих условий, в долях от
основной погрешности: 0,2.
8 Время прогрева, мин, не более 5.
9 Электрическое питание: от сети переменного тока напряжением (230±23) В, частотой
(50 ± 1) Гц через сетевой адаптер, напряжением (6 ± 0,5) В.
10 Потребляемая мощность, В·А, не более: 1,0.
11 Анализаторы выдерживаютперегрузку, вызваннуюпревышением содержания
измеряемого компонента на 100% за пределы измерений. Время восстановления показаний
после снятия перегрузки не превышает 5 мин.
12 Герметичность анализатора определяется временем прокачивания через него 100
см
3
воздуха, которое должно быть не менее 100 с.
13 Габаритные размеры анализатора, мм, не более:
- высота170;
- ширина120;
- длина55.
14 Масса анализатора, кг, не более:0,6.
15 Диапазон объемного расхода анализируемой пробы газа, дм
3
/мин: от 0,15 до 0,25.
16 Полный средний срок службы газоанализаторов5 лет.
17 Средняя наработка на отказ 8000 ч (при доверительной вероятности Р=0,95).
Лист № 5
Всего листов 8
18 Характеристики преобразователей измерительных ленточных ИЛ
(сменных элементов анализатора )
18.1 Диапазон преобразования содержания определяемых компонентов и пределы
допускаемой относительной погрешности преобразования приведены в таблице 3.
18.2. Предел допускаемого среднего квадратического отклонения (S
о
) случайной
составляющей погрешности ИЛ: 3 %.
18.3 Масса, габаритные размеры и допускаемое отклонение, мм,:
длина - (620
±
20),
ширина - (23
±
1) .
Масса ИЛ (одна упаковка), г, не более,:13.
18.4 Срок годности преобразователя ИЛ, не менее:
ИЛ - Н
2
S - 12 месяцев;
ИЛ - МК - 6 месяцев;
ИЛ - SО
2
- 6 месяцев.
Таблица3
Исполнение
ИЛ
Определяемый
компонент
ДлинаДиапазон преобразования *
волны,
l
, нм
массовоймассовой доли,
концентрации,%
мг/м
3
ИЛ - Н
2
S
Сероводород,
микропримеси
серы
500
0,5 - 1
×
10
5
4
×
10
-6
- 5
×
10
-2
(0,04–500 млн
-1
)
Пределы
допускаемой
относительной
погрешности
преобразования,
%
±
10
0,5 - 2
×
10
4
-
±
10
ИЛ – МКМетил-,этил-500
меркаптаны (в
пересчете на серу)
ИЛ – SО
2
Диоксид серы500
5 – 5
×
10
5
-
±
10
18.5 Преобразователи ИЛ выпускаются партиями, изготовленными в течение рабочего
дня. Количество лент в партии для ИЛ-МК и ИЛ- SО
2
составляет 105 шт., для ИЛ-Н
2
S – 360 шт.
18.6 . ИЛ во вскрытой упаковке сохраняют свои характеристики в течение не менее - 3 -х
дней (для ИЛ-H
2
S) и 6 ч (для ИЛ-МК, ИЛ-SO
2
) в условиях эксплуатации.
19 Условия эксплуатации анализатора и ИЛ:
- температура окружающей средыот 5 до 40
°
С;
- атмосферное давленияот 84 до 106,7 кПа;
- относительная влажностьдо 95 % при температуре 30
о
С.
20. Параметры анализируемого газа на входе в анализатор должны соответствовать
следующим требованиям:
- температура от 5 до 40
°
С;
- относительная влажность от 0,04 до 90 %;
- содержание измеряемых компонентов:
сероводород, меркаптаны, диоксид серы – с концентрацией не более верхнего значения
диапазона измерений в соответствии с таблицей 1.
Примечание: Анализируемый газ, не соответствующий указанным параметрам, должен
пройти предварительную подготовку.
Лист № 6
Всего листов 8
Знак утверждения типа
Знак утверждения типа наносится:
- типографским способом на титульный лист руководства по эксплуатации ШДЕК
413322.001 РЭ;
- в виде таблички на корпусе анализатора.
Комплектность средства измерений
Комплект поставки анализатора указан в таблице 4.
Таблица 4
Обозначение
Наименование
Примечание
МП – 242– 1510 – 2013
Методика поверки
1 экз.
1 компл.
ГСО 9430-2009
1 компл.
По заказу
ШДЕК 413322.001
ШДЕК 413322.001 РЭ
ШДЕК 413322.001 ПС
Анализаторы газов и жидкостей АГЖЦ*
Руководство по эксплуатации
Паспорт
Коли-
чество
1 шт.
1 экз.
1 экз.
1 компл.
.
ШДЕК 413322.000-01
ШДЕК 413322.000-02
ШДЕК 413322.000-03
ГСО 9728-2010
Преобразователи первичные
измерительные ленточного типа (ИЛ)**:
ИЛ - Н
2
S
ИЛ - МК
ИЛ - SО
2
Стандартный образец состава раствора
сульфид-ионов***
Стандартный образец состава раствора
этилмеркаптана (в пересчете на серу) ***
Сетевой адаптер
1 шт.
Примечание
* Выбор модификации анализаторов (АГЖЦ , АГЖЦ-1 или АГЖЦ-2) проводится Заказчиком .
Каждая модификация имеет 2 дополнительных исполнения, представленных в таблице 5
** Комплекты ИЛ выбираются в соответствии с определяемым компонентом .Комплект поставки
ИЛ приведен в таблице 6
*** ГСО выбираются в соответствии с определяемым компонентом.
Таблица 5
Различие в комплектах поставки
Дополнительный номер
исполнения
01
02
Патрон ФЛ - Н
2
S не поставляется
Патрон ФЛ - Н
2
S поставляется
Примечание: Патрон ФЛ - Н2S поставляется дополнительно при заказе АГЖЦ любой
модификации для установки перед оптическим блоком прибора при определении меркаптанов в
присутствии сероводорода.
Лист № 7
Всего листов 8
Таблица 6Комплект поставки ИЛ
Комплект поставки
Примечание
- « -
1 экз.
№ п/пНаименование
1.Преобразователь
ИЛ – Н
2
S
2.Преобразователь
ИЛ - МК
При выпуске партия
состоит из 10
комплектов (360 лент)
При выпуске партия
состоит из 7 комплектов
(105) лент.
3. Преобразователь
ИЛ – SО
2
36 лент
(6 упаковок по 6
лент)
15 лент
(5 упаковок по 3
ленты )
15 лент
(5 упаковок по 3
ленты )
4.Преобразователь
измерительный
ленточный ИЛ.
Паспорт ШДЕК
413322.002 ПС
Примечание. Количество комплектов поставки определяется Заказчиком.
Поверка
анализаторов и ИЛ осуществляется по документу МП-242-1510-2013 «Анализаторы газов и
жидкостей АГЖЦ
.
Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.
Менделеева» « 15 » февраля 2013 г.
Основные средства поверки:
-рабочийэталон1-горазряда-генераторгазовыхсмесейГГС-03-03по
ШДЕК.418313.001 ТУ (№ 46598-11 в Госреестре РФ) в комплекте со стандартными образцами -
газовые смеси: газовые смеси H
2
S/N
2
, SO
2
/N
2
, C
2
H
5
SH/N
2
в баллонах под давлением по ТУ
6-16-2956-92;
- стандартный образец состава раствора сульфид-ионов ГСО 9728-2010,
- стандартный образец состава раствора этилмеркаптана (в пересчете на серу) ГСО 9430-
2009;
- поверочный нулевой газ - воздух по ТУ 6-21-5-85 или азот особой чистоты по ГОСТ
9293-74 в баллонах под давлением;
Преобразователи ИЛ подлежат первичной выборочной поверке.
Допускается применение других средств поверки, не приведенных в перечне, но
обеспечивающих определение метрологических характеристик с требуемой точностью.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Анализаторы газов и жидкостей АГЖЦ
.
.
Руководство по эксплуатации» ШДЕК 413322.001 РЭ.
Нормативные и технические документы, устанавливающие требования к
анализаторам газов и жидкостей АГЖЦ
1 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах;
2. ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
требования.
3 ГОСТ 22729-84 “Анализаторы жидкостей ГСП. Общие технические условия»
Лист № 8
Всего листов 8
4. ГОСТ 52931-2008 “Приборы контроля и регулирования технологических процессов.
Общие технические условия”.
5. ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.
6
.
. Анализатор газов и жидкостей АГЖЦ. Технические условия ШДЕК 413322.001 ТУ.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
выполнение работ по обеспечению безопасных условий и охраны труда
при выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям
Изготовитель
ООО “Мониторинг”, 196247, Санкт-Петербург,проспект Новоизмайловский, д.67, корп.2,
пом.5Н, лит. А, тел. (812) 251-56-72, факс: (812) 327-97-76.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
190005, Санкт-Петербург, Московский пр., д.19, тел. (812) 251-76-01, факс: (812) 713-01-14,
электронная почта:
, аттестат аккредитации № 30001-10.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_____________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 22764-02 | Анализаторы нефтепродуктов | TN 3000 | Фирма "Thermo Euroglas B.V.", Нидерланды | 1 год | Перейти |
| 18583-07 | Экспресс-анализаторы (глюкометры) портативные | Акку-Чек Актив (Accu-Chek Active) | Фирма "Roche Diagnostics GmbH", Германия | Первичная поверка при ввозе в РФ | Перейти |
| 49700-12 | Анализаторы промышленные температуры застывания нефтепродуктов | PPA-4 | Фирма "BARTEC-BENKE GmbH", Германия | 1 год | Перейти |
| 24525-08 | Установки для измерений объемной активности радиоактивных газов в воздухе | УДГ-1Б | ООО НПП "Доза", г.Москва | 1 год; с 11.2017 г. - 2 года | Перейти |
| 7314-79 | Анализаторы автоматические лабораторные непрерывно-действующие стационарные | Аквамарин | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
