Системы термолюминесцентные дозиметрические Harshaw мод. 3500, ГРСИ 53682-13
Номер госреестра:
53682-13
Наименование СИ:
Системы термолюминесцентные дозиметрические
Обозначение типа:
Harshaw мод. 3500
Производитель:
Фирма "Thermo Fisher Scientific Inc.", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.04.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50948
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы термолюминесцентные дозиметрические Harshaw модели 3500
Назначение средства измерений
Системы термолюминесцентные дозиметрические Harshaw модели 3500 (далее системы
ТЛД Harshaw) предназначены для измерения кермы в воздухе фотонного излучения.
Описание средства измерений
Принципдействиясистемы ТЛД Harshaw основан на использовании явления
термолюминесценции– процессе,прикоторомаккумулированнаяввеществе
термолюминофора энергия под действием ионизирующего излучения преобразуется в энергию
флюоресценции под действием теплового возбуждения.
Системы ТЛД Harshaw применяются для измерения доз фотонного излучения,
поглощенного индивидуальными термолюминесцентными элементами, в медицинской физике,
материаловедческих и промышленных исследованиях, дляконтроля дозы облучения при
радиационной стерилизации пищевых продуктов.
Термолюминесцентная дозиметрическая система Harshaw модели 3500 (рисунок 1) –
настольный инструмент с ручным управлением для термолюминесцентных измерений.
Прибор считывает один детектор за загрузку и позволяет регистрировать показания
твердых термолюминесцентных (ТЛ) элементов различных форм: таблеток, дисков, стержней и
порошков, изготовленных из материалов TLD-100, TLD-200, TLD-400, TLD-500, TLD-600,
TLD-700, TLD-100H, TLD-600H и TLD-700H. При работе с порошками предусмотрен
специальный диспенсер. ТЛ элементы можно переносить на планшет и снимать с него с
помощью обычного пинцета или пинцета с вакуумными присосками.
Система ТЛД Harshaw состоит из двух основных компонентов: считывающего устройства
и подсоединенного к нему через последовательный порт связи RS-232 персонального
компьютера с установленным на нем программным обеспечением WinREMS (Windows
Radiation Evaluation and Management System).
Функции измерения поделены между считывающим устройством и программой Thermo
Scientific Harshaw WinREMS на ПК. Хранение всех дозиметрических данных, управление
считывателем и ввод данных и команд оператором производятся на ПК, а управление
транспортной подсистемой, подачей газа, получение сигналов и кондиционирование
осуществляются в считывающем устройстве.
К основным внешним компонентам считывающего устройства относятся передняя панель
управления, на которой находятся пусковая кнопка, три светодиодных индикатора состояния,
устройство для загрузки образцов, оснащенное сменной нагревательной планшетой и
встроенным источником света для периодической проверки качества работы системы, и ящик с
фильтрами. На задней панели прибора находятся модуль с переключателем режима
электропитания и предохранителем, кнопка перезагрузки, фитинг для линии подачи азота,
последовательный порт связи RS-232-C и винт регулировки датчика избыточного давления.
Нагрев ТЛ элементов производится контактным методом (нагревательной плиткой) до
400°С (в стандартном варианте) или до 600°С (в высокотемпературном варианте) с точностью
±1°С. Температурные профили нагрева ТЛ элементов (ТТР) определяются пользователем в трех
режимах: нагрев, считывание, отжиг.
Для улучшения точности измерения в области малых доз и для продления срока службы
нагревательной планшеты в прибор может подаваться азот под давлением. Обтекая планшету и
уменьшая тем самым содержание кислорода, поток азота уменьшает количество ложных
сигналов, вызываемых молекулами кислорода. Кроме того, поток азота обтекает камеру с
фотоумножителем (ФЭУ), устраняя влажность, вызываемую конденсацией. Если подача азота
Лист № 2
Всего листов 6
невозможна, в качестве среды в измерительной камере можно использовать чистый сухой
воздух, подаваемый генератором сухого воздуха Harshaw модели 4488.
В корпус сборки ФЭУ встроен электронный источник опорного светового сигнала,
позволяющий контролировать эксплуатационные характеристики прибора. Источник опорного
светового сигнала используется в ходе ежедневной
проверки качества данных; его показания
считываются с заданной оператором частотой в процессе нормального считывания показаний.
Считывающее устройство не может идентифицировать ТЛ элемент автоматически,
поэтому для их распознавания при считывании пользователь должен вводить в программу
идентификационные номера детекторов, присвоенные им до начала работы, чтобы они не были
перепутаны. Дляэтогодетекторыпредлагаетсяхранитьна специальныхдискахс
пронумерованными позициями.

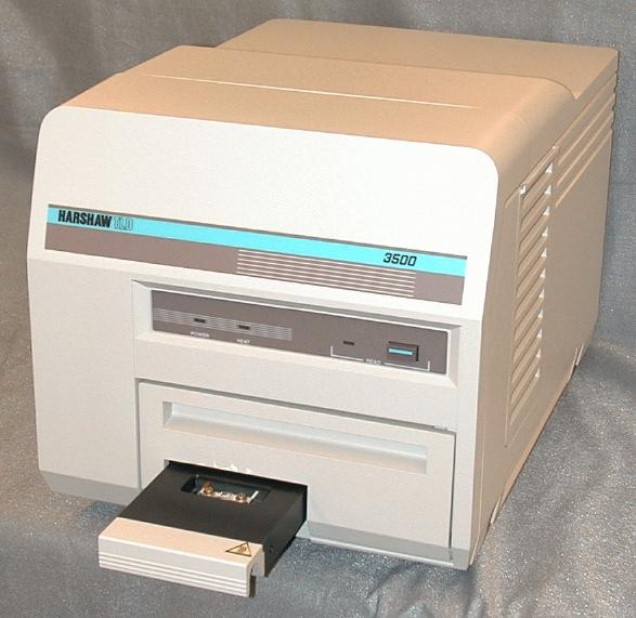

Рисунок 1. Считывающее устройство системы ТЛД Harshaw модели 3500
Программное обеспечение
Считывающее устройство системы термолюминесцентной дозиметрической Harshaw
модели 3500 управляется с помощью устанавливаемого на персональном компьютере
программного обеспечения (ПО) WinREMS.
Установка ПО WinREMS производится с инсталляционного диска из комплекта
поставки системы ТЛД Harshaw.
Реализованные способы идентификации ПО WinREMS соответствуют заявленным в
эксплуатационной документации на ПО. Идентификационные данные ПО WinREMS,
представленные в таблице 2, достаточны для однозначной идентификации ПО.
Лист № 3
Всего листов 6
Таблица 2
Наименование
программного
обеспечения
Идентификацион-
ное наименование
программного
обеспечения
Номер вер- Цифровой идентификатор
сии (иден-программного обеспече-
тификаци- ния (контрольная сумма
онный но- исполняемого кода)
мер) ПО
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
WinREMSWinREMS.exe8.1.2.13
3C192CA38A76DD1D
56C7A06A2B9157E0
MD5
ПО WinREMS контролирует выполнение функций считывающего устройства, в том
числе операций загрузки и хранения эксплуатационных параметров: температурно-временных
профилей(ТТР),коэффициентовкалибровкисчитывающегоустройства(RCF)и
коэффициентов коррекции ТЛ элементов (ЕСС).
Программноеобеспечениепозволяетосуществлятькалибровкусчитывающего
устройства и детекторов с использованием различных дозиметрических единиц измерений
(рентген, грей, рад, бэр, зиверт).
ИспользуемыепрограммойWinREMSалгоритмыдлярасчетадозоблучения
проверяются вручную по приведенным в руководстве на алгоритмы формам, что подтверждает
правильность вычислений доз при облучении детекторов в известных полях излучения с
заданными характеристиками.
В целях предотвращения несанкционированной настройки и вмешательства, в
программном обеспечении WinREMS предусмотрены два уровня защиты с помощью паролей.
Пользователь с допуском на уровне «администратора» имеет доступ ко всем функциям
WinREMS. Пользователь с допуском «оператора» имеет доступ ко всем функциям, кроме
функции программирования паролей. Пользователь, не знающий паролей, может считывать
показания детектров и выполнять большинство функций, но не может редактировать
установочные параметры сбора данных, установочные параметры температурных профилей или
свойства рабочей области.
В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок
уровень защиты ПО WinREMS от непреднамеренных и преднамеренных изменений
соответствует уровню «С».
ПО
WinREM и измеренные данные
достаточно
защищены. Не требуется специальных
средств защиты, исключающих возможность несанкционированной модификации, обновления
(загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО
WinREM и измеренных данных.
Метрологические и технические характеристики
Основные метрологические и технические характеристики системы ТЛД Harshaw
приведены в таблице 3.
значение
от 1×10
-3
до 10
±20
от 0,01 до 3
Таблица 3
Наименование параметра
Диапазон измерений кермы в воздухе, Гр
Пределы допускаемой основной относительной погрешности измерений
кермы в воздухе, %
Диапазон энергий регистрируемого фотонного излучения, МэВ
Энергетическая зависимость чувствительности дозиметров в диапазоне
энергий фотонов от 0,01 до 0,08 МэВ относительно их чувствительности к
trial-излучению
137
Cs (0,662 МэВ), %, не более
±30
Время установления рабочего режима, мин., не более
Температура нагрева,
°
С
30
0 – 600
Лист № 4
Всего листов 6
Продолжение таблицы 3
Нестабильность образцового источника света (СКО за 10 последователь-
ных показаний прибора от ОИС), %, не более0,5
Время непрерывной работы, ч, не менее 24 Условия
эксплуатации:
освещенность, люкс, не более1000
температура окружающего воздуха, °С 20 ± 5
атмосферное давление, кПа80–106
Электропитание от сети переменного тока
-
напряжением, В
-
частотой, Гц
230
+
10%
-15%
Потребляемая мощность, В
∙
А, не более
Габаритные размеры, мм (высота×ширина×глубина)
Масса считывающего устройства, кг
50 ± 1
140
310×320×470
25
Знак утверждения типа
Знак утверждения типа наносится типографским способом на левый верхний угол
титульного листа Руководства по эксплуатации
и
методом шелкографии на пленочную
этикетку, клеящуюся на корпус считывающего устройства.
Модель 3500
1 и более
*
*
*
*
Harshaw модели 4488
*
Комплектность средства измерений
В комплект поставки системы ТЛД Harshaw входят составные части и принадлежности,
приведенные в таблице 4.
Таблица 4.
ОБОЗНАЧЕНИЕ
КОЛИЧЕСТВО
№ п/пНАИМЕНОВАНИЕ
1Система термолюминесцентная дозиметри-
ческая Harshaw модели 3500 в составе:
1
1.1Считывающее устройство
1.2Термолюминесцентные детекторы –
ТЛ элементы следующих форм и размеров:
- таблетки: квадратные, со стороной 3,2 мм
и толщиной 0,15 – 0,89 мм
- стержни: Ø 1 мм и длиной 6 мм, Ø 1 мм и
длиной 3 мм
- диски: Ø 5 мм и толщиной 0,38-0,89 мм
- порошок
TLD-100
TLD-200
TLD-400
TLD-500
TLD-600
TLD-700
TLD-100H
TLD-600H
TLD-700H
1.3 Пинцет с тефлоновыми наконечниками
(или вакуумный пинцет)
1.4Пластины из полистирола с пронумерован-
ными ячейками под ТЛ элементы для их
хранения и облучения
1.5Генератор
азота чистоты
99,9% производи-
тельностью не менее 14 л/мин (или генера-
тор сухого воздуха)
Лист № 5
Всего листов 6
КОЛИЧЕСТВО
**
Продолжение таблицы 4
НАИМЕНОВАНИЕОБОЗНАЧЕНИЕ
№
п/п
1.6
1.7
Персональный компьютер с минимальными
требуемыми характеристиками для про-
граммного обеспечения WinREMS:
•100%совместимостьспроцессором
Pentium компании «Intel» ;
• процессор P5-120;
• ОЗУ объемом 32 Мб;
• жесткий диск объемом 4 Гб;
• 1 последовательный порт связи (СОМ1)
для соединения компьютера со считываю-
щим устройством;
• параллельный порт связи (LPT1) для
подсоединения принтера;
• любая совместимая с ПК клавиатура;
• дисковод для считывания компакт-дисков;
• цветной графический монитор SVGA;
• операционная система Windows® NT (с
пакетом обеспечения 4), Windows 95 или
Windows 9
Соединительный кабель RS232
1
1.8Диск CD с программным обеспечением
WinREMS1
1
3500-W-O-1110-006
МП 2103-009-20121
№ 161701
**
1.9 Руководство по эксплуатации «Система
термолюминесцентная дозиметрическая
Harshaw модели 3500»
1.10Методика поверки
1.11 3500 РМТ нейтральный фильтр с ослабле-
нием 100:1
1.12 3500 РМТ нейтральный фильтр с ослабле-
нием 10000:1
№ 161704
**
Примечания: * Тип и количество согласуется при заказе.
** Поставка при необходимости по карте заказа.
Поверка
осуществляетсяподокументуМП2103-009-12«Системытермолюминесцентные
дозиметрические
Harshaw модели 3500. Методика поверки», утвержденному ГЦИ
СИ ФГУП
«ВНИИМ им. Д.И. Менделеева» в декабре 2012 г.
При поверке систем ТЛД Harshaw применяются:
- эталонные поверочные дозиметрические установки гамма-излучения с набором источников из
радионуклида
137
Сs по ГОСТ 8.087-2000, аттестованные по керме в воздухе с погрешностью не
более ±6%;
- эталонные поверочные дозиметрические установки рентгеновского излучения – рабочий
эталон 1-го разряда по ГОСТ 8.034-82, аттестованные по керме в воздухе с погрешностью не
более ±4%.
Сведения о методиках (методах) измерений
Методики измерений изложены в документе «Система термолюминесцентная дозимет-
рическая Harshaw модели 3500. Руководство по эксплуатации».
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к системам
термолюминесцентным дозиметрическим Harshaw модели 3500
ГОСТ 27451-87 «Средства
измерений ионизирующих излучений. Общие технические
условия»;
ГОСТ Р МЭК 1066-90 «Системы дозиметрические термолюминесцентные для
индивидуального контроля и мониторинга окружающей среды. Общие технические требования и
методы испытаний».
ГОСТ8.034-82«Государственнаясистемаобеспеченияединстваизмерений.
Государственный первичный эталон и государственная поверочная схема для средств
измерений экспозиционной дозы, мощности экспозиционной дозы и потока энергии
рентгеновского и гамма-излучений»;
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при осуществлении деятельности по обеспечению безопасности при чрезвычайных
ситуациях;
- при осуществлении производственного контроля за соблюдением установленных
законодательствомРоссийскойФедерациитребованийпромышленнойбезопасностик
эксплуатации опасного производственного объекта.
Изготовитель
Фирма «Thermo Fisher Scientific Inc.», USA
Адрес: One Thermo Fisher Way Oakwood Village OH 44146, USA
Тел.: +1 (440) 248-7400
Факс: +1(440) 349-6581
E-mail:
Веб-страница:
Заявитель
Закрытое акционерное общество «Приборы» (ЗАО «Приборы»)
Юридический адрес: 115304, Москва, ул. Кантемировская, 3, корп.3
Тел. +7 (495) 937-45-94
Факс +7 (495) 937-45-92
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Регистрационный номер 30001-10
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел. (812) 251-76-01
Факс (812) 713-01-14
e-mail:
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологии
Ф. В. Булыгин
М.п.
«____»_________________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 45095-10 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "БЗФ" | Нет данных | ООО "Автоматизированные системы и технологии", г.Москва | 4 года | Перейти |
| 59117-14 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 110 кВ "Суземка" | Нет данных | ОАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 47087-11 | Каналы измерительные системы измерительно-информационной автоматизированной коммерческого учета электрической энергии ОАО "Волжская ТГК" Ульяновского региона | Нет данных | ООО "Трансэнергосервис", г.Самара | 4 года | Перейти |
| 60319-15 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности ПС 220 кВ "Кизема" | Нет данных | ОАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 23796-04 | Системы учета тепловой энергии и горячей воды автономные | СТУ-А | ОАО "ДАСУ", Казахстан, г.Алматы | 3 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
