Датчики весоизмерительные тензорезисторные М, ГРСИ 53673-13
Номер госреестра:
53673-13
Наименование СИ:
Датчики весоизмерительные тензорезисторные
Обозначение типа:
М
Производитель:
ЗАО "Весоизмерительная компания "Тензо-М", пос.Красково
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.04.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50941/1
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 686 от 11.04.2018 г.)
Датчики весоизмерительные тензорезисторные М
Назначение средства измерений
Датчики весоизмерительные тензорезисторные М (далее - датчики) предназначены
для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого
объекта в аналоговый нормированный электрический измерительный сигнал.
Описание средства измерений
Принцип действия датчиков основан на изменении электрического сопротивления
тензорезисторов соединенных в мостовую схему при их деформации, возникающей в местах
наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки.
Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление
в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента (рисунок 1-4) выполненных из нержавеющей
стали, штуцера для ввода кабеля питания и измерения, тензорезисторов на клеевой основе,
соединенных по полной мостовой электрической схеме и элементов герметизации. Места
наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования
в датчиках находятся во внутренней полости упругого элемента и заварены герметичной крышкой.
Модификации датчиков отличаются максимальной нагрузкой, классом точности,
габаритными размерами, массой и имеют обозначение Д-Р-К, где:
Д - обозначение датчика (М30, М50, М70 или М100);
Р - максимальная нагрузка, т;
К - класс точности по ГОСТ 8.631-2013 и число поверочных интервалов (С1 или С3).

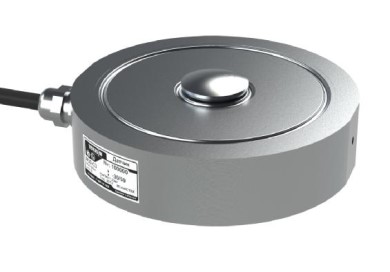

Внешний вид датчиков показан на рисунках 1 - 4.
Рисунок 1 - Внешний вид датчика М30
Рисунок 2 - Внешний вид датчика М50
Рисунок 3 - Внешний вид датчиков М70
Рисунок 4 - Внешний вид датчика М100
Лист № 2
Всего листов 4
Пломбирование датчиков весоизмерительных тензорезисторных М не предусмотрено.
Маркировка датчиков производится на фирменной наклейке (рисунок 5), на которой
нанесены:
- торговая trial изготовителя;
- модификация весоизмерительного датчика;
- максимальная нагрузка E
max
;
- серийный номер;
- знак утверждения типа.

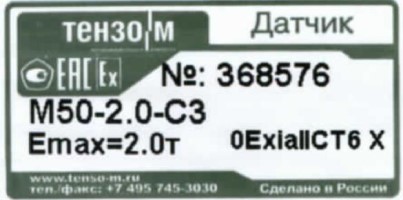

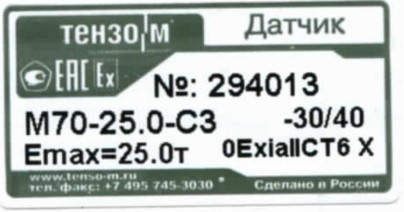

Рисунок 5 - Внешний вид наклейки датчиков М (слева - для М70, справа - для всех остальных)
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
Таблица 1 - Метрологические характеристики
Обозначение датчика
М30М50
С
1000300010003000
0,1; 0,20,5; 1; 2; 3; 5
0
Е
max
/ n
max
Е
max
/5000Е
max
/10000Е
max
/5000 Е
max
/10000
Класс точности по ГОСТ 8.631-2013
Максимальное число поверочных
интервалов, n
max
= Е
max
/
n
Максимальная нагрузка, Е
max
, т
Минимальная нагрузка, Е
min
, т
Значение поверочного интервала
n
, кг
Минимальный поверочный интервал,
n
min
, кг
Выходной сигнал при Е
max
, мВ/В
Входное сопротивление, Ом
Выходное сопротивление, Ом
2±0,0102±0,0022±0,0102±0,002
750±15
700±1
0
1000300010003000
n
, кг
Таблица 2 - Метрологические характеристики
Наименование характеристики
М7
Обозначение датчика
М100
Класс точности по ГОСТ 8.631-2013 С
Максимальное число поверочных
интервалов, n
max
= Е
max
/
n
Максимальная нагрузка, Е
max
, т10; 15; 20; 25; 3030, 50
Минимальная нагрузка, Е
min
, т0
Значение поверочного интервала
n
, кгЕ
max
/ n
max
Минимальный поверочный интервал,
Е
max
/5000Е
max
/10000Е
max
/5000 Е
max
/10000
min
Выходной сигнал при Е
max
, мВ/В2±0,0102±0,0022±0,0102±0,002
Входное сопротивление, Ом 750±15
Выходное сопротивление, Ом700±1
Лист № 3
Всего листов 4
±0,5
Значение
±0,35
n
±0,70
n
±1,05
n
Таблица 3 - Метрологические характеристики
Наименование характеристики
Не возврат выходного сигнала при возврате к минимальной нагрузке
С
DR
после нагружения постоянной нагрузкой, составляющей 90 - 100 %
от Е
max
в течение 30 мин, выраженный через поверочный интервал ν
Пределы допускаемой погрешности mpe:
до 500
n
вкл.
св. 500
n
до 2000
n
вкл.
св. 2000
n
Предельные значения температуры,
°
С:
- для датчиков М30, М50 и М100
- для датчиков М70
Обозначение по влажности
Предел допустимой нагрузки, % от Е
max
от -10 до +40
от -30 до +40
CH
125
Таблица 4 - Основные технические характеристики
Наименование характеристики
Диапазон температур эксплуатации и хранения,
°
С
Напряжение питания, В
Вероятность безотказной работы за 2000 ч
Маркировка взрывозащиты
Значение
от -50 до +50
от 3 до 12
0,98
0ExiaIICT6 X
Обозначение датчика
Таблица 5 - Масса и габаритные размеры датчиков
Габаритные размеры, мм, не более
диаметр высота
Масса, кг,
не более
М30 100 30 1,0
М50 100 50 2,0
М70 120 75 4,0
М100 160 100 8,0
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и термосублимационным
способом на фирменную наклейку.
Комплектность средства измерений
М
1 шт.
Таблица 6 - Комплектность средства измерений
Обозначение
Количество
Наименование
Датчик весоизмерительный
тензорезисторный с кабелем
Паспорт
Транспортная тара
4273-066-18217119-2007 ПС
--
1 экз.
1 шт.
Поверка
осуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013.
Основные средства поверки:
рабочие эталоны 1-го разряда по ГОСТ Р 8.640-2014 с пределами допускаемых значений
доверительных границ относительной погрешности δ=0,01 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска клейма в свидетельство о поверке.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
изложены в ГОСТ 8.631-2013 «ГСИ. Датчики весоизмерительные. Общие технические требования.
Методы испытаний».
Нормативные и технические документы, устанавливающие требования к датчикам
весоизмериетельным тензорезисторным М
ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования.
Методы испытаний
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
ТУ 4273-066-18217119-2007 Датчики сило- и весоизмерительные тензорезисторные серий
М, Н, Т и С. Технические условия
Изготовитель
Закрытое акционерное общество «Весоизмерительная компания «Тензо-М»
(ЗАО «ВИК «Тензо-М»)
ИНН 5027048351
Адрес: 140050, Московская область, Люберецкий р-н, п. Красково, ул. Вокзальная, 38
Телефон: +7 (495) 745-3030, +7 (800) 555-6530
E-mail:
Web-сайт:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: Санкт-Петербург, 190005, Московский пр., 19
Телефон: +7 (812) 251-7601, +7 (812) 327-5835, факс: +7 (812) 713-0114
Е-mail:
Web-сайт:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
