Номер госреестра:
53631-13
Наименование СИ:
Виброметры
Обозначение типа:
ТИК-ПИОН (TIK-PION)
Производитель:
ООО НПП "ТИК", г.Пермь
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.04.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50893
об утверждении типа средств измерений
Лист №1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Виброметры «ТИК-ПИОН» (TIK-PION)
Назначение средства измерений
Виброметры «ТИК-ПИОН» (TIK-PION) (далее - виброметры) предназначены для
измерения среднего квадратического значения (СКЗ) виброускорения и виброскорости и
размаха виброперемещения.
Описание средства измерений
Действие виброметра основано на преобразовании вибрации контролируемого
агрегата в электрический сигнал, пропорциональный виброускорению, и дальнейшей его
обработке.
Виброметрпредставляетсобойпереноснойприбор,состоящийиз
вибропреобразователя DV-2 и пульта «ТИК-ПИОН» (TIK-PION).
ВибропреобразовательDV-2представляетсобойпьезоэлектрический
преобразователь инерционного типа, использующий прямой пьезоэлектрический эффект.
Электрическийзарядчувствительного элемента пропорционаленускорению,
воздействующему на преобразователь.
Пульт «ТИК-ПИОН» (TIK-PION) представляет собой измерительный блок, который
осуществляет одинарноеили двойное интегрирование, обработку сигнала с целью
получения пикового значения, размаха и СКЗ характеристик вибрации и пик-фактора.
Питание виброметра осуществляется от аккумулятора.
Пульт виброметра обеспечивает индикацию текущих значений характеристик
вибрации, индикацию частотного диапазона и режима измерения, индикацию уставок и
перегрузки по пиковому значению виброускорения, индикацию разрядки батареи. Для связи с
персональным компьютером используется USB разъем.
Виброметр может иметь маркировку взрывозащиты «1ExibIIBT3».

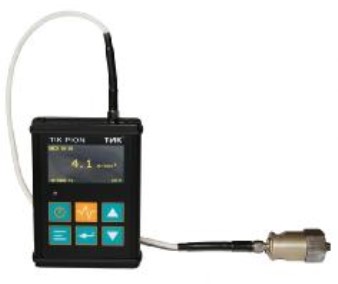

Внешний вид виброметра «ТИК-ПИОН» (TIK-PION) приведен на рисунке 1.
Рисунок 1 - Внешний вид виброметра «ТИК-ПИОН» (TIK-PION)
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Канал измерения виброускорения
Диапазон измерения СКЗ виброускорения, м/с
2
от 0,5 до 50
Диапазоны рабочих частот при измерении
виброускорения, Гц
от 5 до 1000;
от 10 до 1000;
от 10 до 2000;
от 10 до 5000
Предел основной относительной погрешности при
измерении СКЗ виброускорения на частоте 80 Гц, %
±5
Неравномерность амплитудно-частотной характеристики
(АЧХ) во всех диапазонах рабочих частот относительно
базовой частоты 80 Гц, %, не более
±10
Канал измерения виброскорости
Диапазон измерения СКЗ виброскорости на частоте
80 Гц (при амплитуде виброускорения не более 80 м/с
2
),
мм/с
от 0,1 до 100
Диапазоны рабочих частот при измерении
виброскорости, Гц
от 5 до 1000;
от 10 до 1000;
от 10 до 2000;
от 10 до 5000
Предел основной относительной погрешности при
измерении СКЗ виброскорости на частоте 80 Гц, %
±5
Неравномерность амплитудно-частотной характеристики
(АЧХ) во всех диапазонах рабочих частот относительно
базовой частоты 80 Гц, %, не более
плюс10; минус 15
Канал измерения виброперемещения
Диапазон измерения размаха виброперемещения на
частоте 40 Гц, мкм
от 50 до 3000
Диапазон рабочих частот при измерении
виброперемещения, Гц
от 10 до 300
Предел основной относительной погрешности при
измерении размаха виброперемещения на частоте 40 Гц,
%
±5
Лист № 3
Всего листов 4
Неравномерность амплитудно-частотной характеристики
(АЧХ) в диапазоне рабочих частот относительно базовой
частоты 40 Гц, %, не более
±10
Дополнительная погрешность, вызванная изменением
температуры окружающего воздуха для всех каналов, %,
не более
±5
Условия эксплуатации:
диапазон рабочих температур,
о
С
от минус 20 до 50
Габаритные размеры, мм:
пульт «ТИК-ПИОН» (TIK-PION)
вибропреобразователь DV-2
119 × 85 × 25
Ø29 ×49
Масса, кг
0,5
Знак утверждения типа
Знак утверждения типа наносится на пульт виброметра методом наклейки и на
титульный лист руководства по эксплуатации методом печати или наклейки.
Комплектность средства измерений
Виброметры «ТИК-ПИОН» (TIK-PION) в составе:
пульт «ТИК-ПИОН» (TIK-PION)
вибропреобразователь DV-2
мини USB-кабель
комплект переходников: щуп, магнит, шпилька М6х12
сетевой адаптер АС 220/DC 9В
кабель соединительный
Руководство по эксплуатации
Сертификат соответствия
Свидетельство об утверждении типа средств измерений
1 шт.
1 шт.
1 шт.
1 компл.
1 шт.
1 шт.
1 экз.
копия
копия
Поверка
осуществляется по документу ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими,
индукционными и вихретоковыми преобразователями» Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2 разряда по МИ
2070-90.
Сведения о методиках (методах) измерений
Руководствопоэксплуатации«Виброметр«ТИК-ПИОН»(TIK-PION)»
ИМБР.408199.002 РЭ, раздел 5.
Нормативные и технические документы, устанавливающие требования к виброметрам
«ТИК-ПИОН» (TIK-PION)
1 Технические условия ТУ 4277-030-12036948-2012.
2. Рекомендация «Государственная поверочная схема для средств измерений
виброперемещения, виброскорости и виброускорения в диапазоне частот 3·10
-1
÷ 2·10
4
Гц»
МИ 2070-90
Лист № 4
Всего листов 4
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ТИК»
(ООО НПП «ТИК»)
Адрес: Россия, 614067, г. Пермь, ул. Марии Загуменных, 14 «А»
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»
Аттестат аккредитации, зарегистрированный в Госреестре средств измерений под № 30004-
08 от 27.06.2008г.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____» _______2013 г.
