Номер госреестра:
53623-13
Наименование СИ:
Трансформаторы тока встроенные
Обозначение типа:
ТВИМ-1
Производитель:
ОАО "Производственный комплекс ХК Электрозавод", г.Москва
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.04.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50884
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока встроенные ТВИМ-1
Назначение средства измерений
Трансформаторы тока встроенные ТВИМ-1 предназначены для питания приборов
АСКУЭ и измерительных приборов в электрических сетях переменного тока частоты 50 Гц.
Используются как встроенные измерительные трансформаторы тока на вводах силовых транс-
форматоров и реакторов.
Описание средства измерений
Трансформаторы тока встроенные ТВИМ-1 (далее - трансформаторы) состоят из торои-
дального магнитопровода, выполненного из трансформаторной стали или из сплавов с высокой
магнитной проницаемостью. Магнитопровод изолирован. Поверх изоляции на магнитопровод
уложены витки из медного провода по всей длине окружности в один или несколько слоев. На
магнитопровод
устанавливаются опорные накладки из
изоляционного
материала с целью
ис-
ключения механических воздействий на медный провод. Трансформаторы имеют одну вторич-
ную обмотку с ответвлениями, концы которой выводятся гибким проводом для подключения к
выходным клеммам, расположенных на адаптерах вводов силовых трансформаторов и реакто-
ров. По конструктивному исполнению трансформаторы разделены на пять групп, в зависимости
от габаритных размеров.
Общий вид трансформаторов тока встроенных ТВИМ-1 показан на рисунке 1.

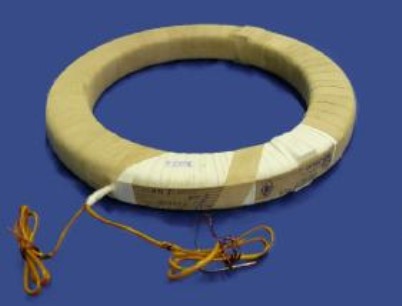

Рисунок 1 – Фотография общего вида трансформаторов тока встроенных ТВИМ-1
Метрологические и технические характеристики
Основные метрологические характеристики трансформаторов тока встроенных ТВИМ-1
указаны в таблице 1
Таблица 1 – Номинальные напряжения и мощности трансформаторов
Параметр
1
Класс точности:
Значение
2
0,2S; 0,2; 0,5S; 0,5
Номинальная вторичная нагрузка (cos - 0,8). В
×
А:
Номинальные первичные токи, А
5; 10; 15; 20; 25; 30; 50.
100; 150; 200; 300; 400; 500; 600; 750; 800;
1000; 1200; 1500; 2000; 3000; 4000; 5000;
6000
Лист № 2
Всего листов 3
2
1; 5
0,72
50
<10
от 6 до 90
Окончание таблицы 1
1
Номинальные вторичные токи, А:
Наибольшее рабочее напряжение, кВ:
Номинальная частота, Гц:
Коэффициент безопасности:
Масса, кг:
Габариты, мм:
-
внутренний диаметр:
-
внешний диаметр:
-
высота:
Климатическое исполнение по ГОСТ 15150-69
от 170 до 650
от 360 до 885
от 45 до 75
O4
Знак утверждения типа
Знак утверждения типа наносится в паспорте типографским способом.
Комплектность средства измерений
В комплект поставки входят:
– трансформатор ТВИМ-1 1 шт.
– паспорт 1 экз.
– руководство по эксплуатации 1 экз.
Поверка
трансформаторов тока встроенных ТВИМ-1 осуществляется по ГОСТ 8.217-2003 «ГСИ.
Трансформаторы гока. Методика поверки».
Сведения о методах (методиках) измерений
Методы измерений с помощью трансформаторов тока встроенных ТВИМ-1 указаны в
документе «Трансформатор тока встроенные. Руководство по эксплуатации БТЛИ.670112.130
РЭ».
Нормативные документы, устанавливающие требования к трансформаторам тока ТВИМ-1
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
3.
БТЛИ.671224.006 ТУ
«Трансформатор тока встроенные ТВИМ. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- осуществление торговли и товарообменных операций.
Лист № 3
Всего листов 3
Изготовитель
ОАО «ПК ХК ЭЛЕКТРОЗАВОД»
Адрес: 107023, Россия, г. Москва, ул. Электрозаводская, д. 21.
Тел/факс: (495) 777-8205; (495) 963-1119.
E-mail:
,
Испытательный центр
ГЦИСИФБУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544; 00; 00;
Аттестат аккредитации № 30010; 10 от 15.03.2010
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________Ф.В. Булыгин
М.п.«____»_____________2013 г.
