Номер госреестра:
53610-13
Наименование СИ:
Трансформаторы напряжения емкостные
Обозначение типа:
VCU
Производитель:
Фирма "KONCAR - Instrument transformers Inc.", Хорватия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.04.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50869
об утверждении типа средств измерений
Лист № 1
В
сего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения емкостные VCU
Назначение средства измерений
Трансформаторы напряжения емкостные VCU предназначены для передачи
сигналов измерительной информации средствам измерений и устройствам защиты и
управления в сетях переменного тока промышленной частоты с заземленной нейтралью.
Метрологические и технические характеристики
VCU 123 VCU 245
126 170; 252
VCU 362 VCU 525
363 525
VCU-765
787
Характеристики
Наибольшее рабочее
напряжение, кВ
Номинальные первичные
напряжения, кВ
110/
Ö
3150/
Ö
3;
220/
Ö
3
330/
Ö
3500/
Ö
3
750/
Ö
3
Номинальные вторичные
напряжения, В
100/
Ö
3,
100, 100/3
Класс точности/номинальные
вторичные нагрузки, В·А
- для основных обмоток
- для дополнительных обмоток
Емкость делителя, пФ
Предельная мощность, В·А
Номинальная частота, Гц
0,2/10-300; 0,5/10-400; 1,0/10-500; 3,0/10-600;
3Р/10-1200; 6Р/10-1200
от 2000 до 18000
до 2000
50 или 60
500650
75011001270
Масса не более, кг
Габаритные размеры:
- высота, мм
- ширина, мм
- глубина, мм
2200 3500
800 800
700 700
4500 5500 7000
800 800 800
700 700 700
Климатическое исполнение У1 (-45…+45), УХЛ1 (-60…+45) по ГОСТ 15150-69.
Описание средства измерений

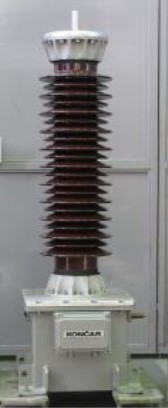

Трансформаторы напряжения емкостные VCU состоят из емкостного делителя
напряжения и электромагнитного устройства (ЭМУ). Делитель состоит из набора
конденсаторов с бумажно-пропиленовой изоляцией обкладок,
помещенных в залитый синтетическим маслом изолятор из фарфора или
композитного материала, и может быть смонтирован в виде колонны из
одной, двух, трех или четырех секций. ЭМУ подключается к выходу
делителя и состоит из последовательно включенных компенсирующего
реактора с малыми потерями и электромагнитного трансформатора.
ЭМУ имеет до четырех вторичных обмоток и заключено в бак,
заполненный маслом. Корпус электромагнитного устройства служит
основанием для монтажа колонны емкостного делителя. Выпускаются
модификации трансформаторов на разные номинальные напряжения
VCU-123, VCU-245, VCU-362, VCU-525, VCU-765, которые также
отличаются значениями входных емкостей делителя, величинами
допустимых нагрузок во вторичной цепи, размерами и весом. На
боковой части бака находится коробка вторичных выводов, крышка
которойпломбируется для предотвращения несанкционированного
доступа. Каждыйтрансформаторнапряженияоснащенвнешним
высокочастотным (ВЧ)зажимом, расположеннымна проходном
изоляторе на баке электромагнитного устройства.
Лист № 2
Всего листов 2
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора гравировкой и на
паспорт - типографским способом.
Комплектность средства измерений
Трансформатор напряжения - 1 шт.
Руководство по эксплуатации – 1 экз.
Паспорт – 1 экз.
Поверка
Осуществляется по ГОСТ 8.216-2011 " ГСИ. Трансформаторы напряжения.
Методика поверки". Основные средства поверки:
-Трансформаторы напряжения эталонные NVOS (номинальное первичное
напряжение 110/√3; 220/√3, класс точности 0,01), NUES (номинальное первичное
напряжение 330/√3; 500/√3; 750/√3, класс точности 0,05).
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %,
угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Cведения о методиках (методах) измерений
Сведенияприведенывруководствепоэксплуатации«Трансформаторы
напряжения емкостные VCU» фирмы KONČAR – INSTRUMENT TRANSFORMERS Inc.,
Хорватия.
Нормативные документы, устанавливающие требования к трансформаторам
напряжения емкостным VCU
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- осуществление торговли и товарообменных операций;
- выполнении работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
Фирма KONČAR – INSTRUMENT TRANSFORMERS Inc.
Адрес; JosipaMokrovića 10, 10090 Zagreb, Хорватия
Телефон: + 385 1 37 94 112, 37 95 266 Факс:+ 385 1 37 94 040
Заявитель
ООО «Инжиниринговый центр КВК-электро», Россия
Юридический адрес:
129128 г. Москва, ул. Бажова д. 8
тел. +7 495 661 7234, факс +7 495 661 7293
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации №30004-08 от 27.06.2008 г.
Адрес: 119361, Москва, Г-361, ул.Озерная, 46,
тел. +7 495 437 55 77, факс +7 495 437 56 66, e-mail:
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологииФ.В. Булыгин
М.п.«___» ________ 2013 г.
