Системы измерений передачи данных СИПД EPC, ГРСИ 53584-13
Номер госреестра:
53584-13
Наименование СИ:
Системы измерений передачи данных
Обозначение типа:
СИПД EPC
Производитель:
Фирма "Ericsson AB", Швеция
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.05.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50842
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерений передачи данных СИПД EPC
Назначение средства измерений
Системы измерений передачи данных СИПД EPC, далее – СИПД, предназначены для
измерений количества (объема) информации при передаче данных, с целью получения исход-
ных данных для расчета их стоимости.
Описание средства измерений
СИПД является виртуальной (функциональной) системой комплекса оборудования с
измерительными функциями EPC, реализованного на платформах: SGSN-MME, версия ПО 13,
EPG, версия ПО 2012, сетей подвижной радиотелефонной связи стандартов: GSM900/1800,
UMTS, LTE, производства Ericsson AB, Швеция.
СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует
возможности и функции аппаратуры и программного обеспечения названного оборудования.
Конструктивно оборудование выполнено по модульному принципу: плата-кассета-
кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкциони-
рованного доступа. Доступ к кассетным модулям возможен только после вскрытия защитной
двери статива (рис. 1).

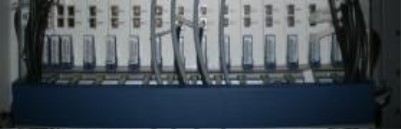

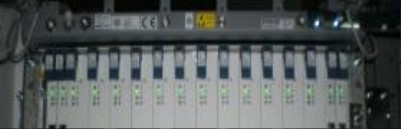

На рис. 2 изображено место блокировки кассетного модуля, исключающего возможность
бесконтрольной выемки кассет. Доступ к процессору исключен конструкцией и с помощью од-
нократно наклеиваемой этикетки с фирменным знаком.
Общий вид оборудования и схема блокировки от несанкционированного доступа, пред-
ставлены на рисунках 1 и 2.

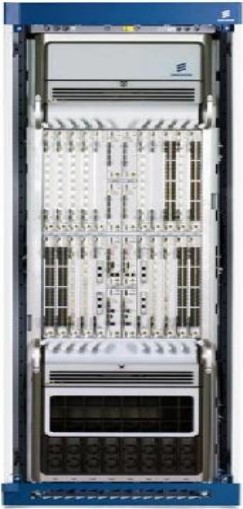

Рисунок 1 общий вид оборудованияРисунок 2- место блокировки кассет
(выделено)
Лист № 2
Всего листов 3
Программное обеспечение
Программное обеспечение (ПО) встроенное, управляет функционированием оборудо-
вания.
Идентификационные данные ПО оборудования приведены в таблице 1.
Таблица 1
Наименова-
ние ПО
Алгоритм вычисле-
ния цифрового
идентификатора ПО
SGSN-MME
Идентифи-
кационное
наименование
ПО
13
Номер версии
(идентифика-
ционный но-
мер) ПО
R7A
CRC32
EPG
2012
R52E
Цифровой идентифи-
катор ПО (контроль-
ная сумма исполняе-
мого кода)
Каждый бинарный
модуль ПО снабжён
уникальным цифро-
вым идентификато-
ром, который пропи-
сывается при его
сборке (компиляции)
CRC32
По уровню защиты от непреднамеренных и преднамеренных изменений ПО относится
к группе «С», в соответствии с МИ 3286-2010.
ПО оборудования и измеренные данные достаточно защищены с помощью специаль-
ных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных дей-
ствиями пользователя:
§
данные защищены от несанкционированной модификации уникальным форматом
сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;
§
реализовано однозначное назначение каждой команды для инициирования функции или
изменения данных;
§
интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;
§
выдаются предупреждения в случае, если действия пользователя могут повлечь измене-
ние или удаление измеренных данных.
Метрологические и технические характеристики
§
пределы допускаемой абсолютной погрешности измерения количества (объема)
информации ± 1 байт;
§
вероятность неправильного представления исходных данных для тарификации, не более
0,0001.
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию оборудования, в
состав которого входит СИПД, типографским cпособом.
Комплектность
§
Методика поверки на СИПД;
§
СИПД, в составе комплекса оборудования.
Поверка
осуществляется по документу 5295-006-294220846-2013 МП «Система измерений передачи
данных СИПД EPC Методика поверки», утвержденному ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в
апреле 2013 г.
Основное средство поверки:
§
формирователь IP–соединений Амулет-М: 10 байт – 10 Мбайт, ± 1 байт.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
Руководство по эксплуатации комплекса оборудования EPC.
Нормативные и технические документы, устанавливающие требования к системам
измерений передачи данных СИПД EPC
Техническая и эксплуатационная документация Ericsson AB
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Учет объема оказанных услуг электросвязи операторами связи.
Изготовитель
Ericsson AB, Швеция
SE-164 80, Stockholm, Sweden
Испытательный центр
ГЦИ СИ "СвязьТест" ФГУП ЦНИИС, зарегистрирован в Госреестре СИ под № 30112-13,
аттестат действителен до 22.03.2018 г.
Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии_________________ Ф.В. Булыгин
М.п.«____»__________2013 г.
