ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки измерительные «МАССА»
Назначение средства измерений
Установки измерительные «МАССА», предназначены для измерения массового расхо-
да и массы сырой нефти, объемного расхода и объема свободного нефтяного газа, приведенного
к нормальным условиям, массового расхода и массы сепарированной нефти без учета воды, а
также отображения, архивирования и передачи результатов измерений и аварийных сигналов на
диспетчерский пункт нефтяного промысла.
Описание средства измерений
Принцип действия установок измерительных «МАССА» основан на измерении счетчи-
ками-расходомерами массовыми параметров потока продукции нефтяной скважины.
При подаче на вход установки измерительной «МАССА» продукции нефтяной скважи-
ны (газожидкостной смеси) установка обеспечивает либо попеременное наполнение и опорож-
нение сепаратора жидкостью, либо постоянное истечение жидкости с поддержанием в сепара-
торе постоянного уровня. При этом расходомеры-счетчики жидкости и газа регистрируют те-
кущие значения измеряемых параметров расхода, массы и объема, влагомер регистрирует те-
кущее содержание воды в жидкости, а контроллер обрабатывает информацию от средств изме-
рений, отображает её на дисплее и выдает информацию на интерфейсные выходы согласно про-
токолу обмена.
В состав установок измерительных «МАССА» входят:
-
блок технологический (далее – БТ);
-
блок автоматики (далее – БА).
БТ используется для размещения, укрытия и обеспечения условий нормальной работы
устанавливаемого в нем технологического оборудования, а также средств измерений, входя-
щих в установку:
-
счетчиков – расходомеров массовых «MICRO MOTION» серий F, CMF (Госреестр №
45115-10) или счетчиков-расходомеров массовых кориолисовых «RotaMass», моди-
фикаций RCCS, RCCT, RCCF, модели 30-39 (Госреестр № 27054-09) или расходомеров
массовых «Promass» (Госреестр № 15201-11);
-
влагомера сырой нефти ВСН-ПИК (Госреестр № 38121-08) или ВСН-2-АТ (Госре-
естр № 24604-12);
-
термопреобразователей с унифицированным выходным сигналом серии Метран-
2700 (Госреестр № 38548-08) или термопреобразователей ТСМУ014, ТСМУ015,
ТСПУ014, ТСПУ015 (Госреестр № 46437-11) или термопреобразователей ТСМУ 0104,
ТСПУ 0104, ТХАУ 0104, ТХКУ 0104 (Госреестр № 29336-05);
-
преобразователей избыточного давления Endress+Hauser Cerabar МР 131 (Госреестр №
41560-09) или датчиков давления Метран 55 (Госреестр № 18375-08), Метран 100
(Госреестр № 22235-08), Метран 150 (Госреестр № 32854-09) , или датчиков давления
МС 2000 (Госреестр № 17974-11);
-
сепаратора, служащего для отделения газа от жидкости (сырой нефти) и оснащенно-го
системой регулирования уровня жидкости, накапливаемой в сепараторе состоящей из:
-
уровнемера (датчика гидростатического давления, поплавка и др.);
-
запорной и запорно-регулирующей арматуры (клапаны, заслонки, регуляторы рас-
хода и др.);
-
распределительного устройства, (переключатель скважный многоходовой - ПСМ,
или краны шаровые трехходовые с электроприводами - К, или задвижки клиновые – З,
или задвижка с электроприводом – ЗЭ);
Лист № 2
Всего листов 6
-
трубопроводной обвязки, служащей для соединения входов установки с входом се-
паратора через распределительное устройство, и выходов сепаратора (жидкостной и га-
зовой линии) с выходным коллектором;
-
системы отопления и вентиляции.
БА используется для размещения, укрытия и обеспечения условий нормальной работы
устанавливаемого в нем оборудования:
-
системы управления и обработки информации (СУОИ), в состав которой входит:
-
контроллер программируемый Siemens SIMATIC S7-300 (Госреестр № 15772-11) или
контроллер программируемый Siemens SIMATIC S7-400 (Госреестр № 15773-11) или
контроллер программируемый Siemens SIMATIC S7-1200 (Госреестр № 45217-10) или
контроллер SCADAPack на основе измерительных модулей серии 5000 (Госреестр №
50107-12) или контроллеры программируемые DirectLOGIC, CLICK, Productivity 3000,
Terminator (Госреестр № 17444-11);
-
шкафа силового питания установки, систем отопления, освещения, вентиляции;
-
шкафа вторичного оборудования (с газоанализатором и пожаро - охранной сигнали-
зацией).
Установка имеет модификации, указанные в таблице 1:
Т а б л и ц а 1
«MICRO
MOTION»
серий F, CMF;
«RotaMass»;
«Promass»
ВСН-ПИК
ВСН-2-АТ
№Наименова-
ние
Контроллеры
программируемые
Счетчики –
расходомеры
Влагомеры
сырой
нефти
Преобразователи
1Trial-01
2МАССА-02
3МАССА-03
Siemens SIMATIC
S7-300, S7-400. S7-
1200
SCADAPack на ос-
нове измеритель-
ных модулей серии
5000
DirectLOGIC,
CLICK, Productivity
3000, Terminator
Термопреобразова-
тели: Метран-2700;
ТСМУ014,
ТСМУ015,ТСПУ01
4,ТСПУ015,ТСМУ
0104, ТСПУ 0104,
ТХАУ 0104, ТХКУ
0104
Датчики давления
Метран 55, 100,
150, МС 2000
преобразователи
избыточного
давления
Endress+ Hauser
Cerabar МР 131
Установки измерительные «МАССА» обеспечивают для каждой подключенной на из-
мерение скважины:
-
прямые измерения массового расхода и массы сырой нефти;
-
прямые и косвенные измерения объемного расхода и объема газа, выделившегося в
результате сепарации, с приведением к нормальным условиям;
-
прямые и косвенные измерения объемной доли воды в сырой нефти;
-
косвенные измерения массового расхода и массы сепарированной нефти.
Общий вид установок измерительных «МАССА» приведен на рисунке 1.
Лист № 3
Всего листов 6
Блок технологический (БТ)Блок автоматики (БА)

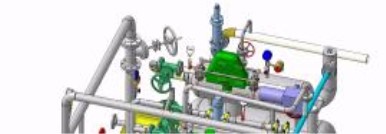

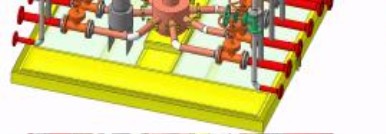

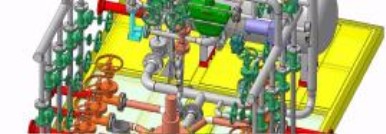

Рисунок 1- Общий вид установки измерительной групповой «МАССА»
Программное обеспечение системы управления и обработки информацииустановки
измерительной «МАССА» обеспечивает сбор, учет, хранение и передачу информации о
количестве извлекаемых из недр нефти и нефтяного газа и их параметров.
Идентификационные данные программного обеспечения системы управления и
обработки информации установки измерительной «МАССА» приведены в таблице 2:
Т а б л и ц а 2
ПО АМС
Нефтегазмаш
v.2
-----
CRC32
Наименование
программного
обеспечения
Идентификацион-
ное наименование
программного
обеспечения
Номер версии
(идентифика-
ционный
номер)
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма
исполняемого
кода)
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
ПО СУОИ
АМС.218.00.
АТХ
Уровень защиты программного обеспечения системы управления и обработки
информации установки измерительной «МАССА» от непреднамеренных и преднамеренных
изменений соответствует уровню «С» по МИ 3286-2010 «Рекомендация. Проверка защиты
программного обеспечения и определение ее уровня при испытаниях средств измерений в
целях утверждения типа».
Уровень защиты программного обеспечения контроллеров выполнено в соответствии с
их описанием типа.
Пломбы предприятия – изготовителя наносятся:
- в места, указанные в руководствах по эксплуатации на составные части установки -
для предотвращения доступа к электронным частям установок.
- в места, указанные стрелками на контроллер установки, путем нанесения пломб или
наклеек (рис.2).
Лист № 4
Всего листов 6

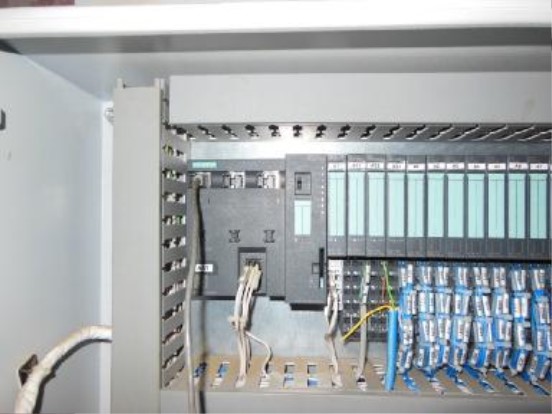

Рисунок 2 - Схема пломбирования контроллера установок
Метрологические и технические характеристики
Т а б л и ц а 3 - Основные технические характеристики установки измерительной «МАССА».
1
5
150
7
8
±
2,5
±
6
±
15
9
Напряжение питания от сети переменного тока, В
п/п
Параметры
от 4 до 4000
Характеристики
Диапазон измерения расхода жидкости, т/сут
Диапазон измерений объемного расхода газа в нормаль-
ных условиях, м
3
/сут
Рабочее избыточное давление, МПа (кгс/см
2
), не более
2
3
4
от 5 до 600000
4 (40); 6,3 (63); 16 (160)
от плюс 5 до плюс 70
от 680 до 1100
Температура измеряемой жидкости,
°
С
Плотность жидкости, кг/м
3
Максимальное значение содержания газа в жидкости в
нормальных условиях (газовый фактор), н. м
3
/т
6
98
Обводненность сырой нефти, %, не более
Условия эксплуатации:
Температура окружающего воздуха, ºС
Температура внутри блоков, ºС
Влажность окружающего воздуха, %, не более
Влажность внутри блоков, %
Атмосферное давление, кПа
от минус 60 до плюс 40
от плюс 5 до плюс 35
98
от 30 до 80
от 84 до 106,7
Пределы допускаемой относительной погрешности ус-
тановки при измерении массы (М) и массового расхода
(Q
ж
) сырой нефти, %
Пределы допускаемой относительной погрешности ус-
тановки при измерении массы (М
н
) и массового расхода
(Q
н
) нефти без учета воды, при содержании воды в сы-
рой нефти (в объемных долях), %
- до 70 %
- от 70 % до 95 %
Пределы допускаемой относительной погрешности ус-
тановки при измерении объема (V) и объемного расхода
(Q
г
) газа приведенных к нормальным условиям, %
±
5
+
38
+
22
380
-
57
; 220
-
33
Лист № 5
Всего листов 6
10
от 1 до 14
10000х3200х3500
3200х3200х3500
10 Потребляемая мощность, кВт, не более
Количество входов для подключения к скважинам
Габаритные размеры, мм, не более
11Блок технологически
Блок автоматики
Масса установки, кг, не более
12Блок технологически
Блок автоматики
13Средняя наработка на отказ, ч, не менее
14Средний срок службы, лет, не менее
16000
2000
36000
10
Знак утверждения типа
наносится на металлическую маркировочную табличку, крепящуюся снаружи БТ и БА, мето-
дом фотохимического травления или аппликацией, а также в центр титульных листов паспорта,
формуляра и руководства по эксплуатации типографским способом.
№
1
2
3
4
5
6
7
8
Комплектность
Комплект поставки установок приведен в таблице 4.
Т а б л и ц а 4
Наименование
Примечание
Обозначение Коли-
чество
МАССА-011 шт.
МАССА-02
МАССА-03
Модификации по
заказу потребителя
КМРН611.136.001РЭ1 экз.
КМРН611.136.001ПС1 экз.
КМРН 611.136.001Ф1 экз.
КМРН 611.136.001МП1 экз.
1
компл.
1
компл.
Установкаизмерительная
«МАССА»:
Блок технологический
Блок автоматики
Установкиизмерительные
«МАССА». Руководство по
эксплуатации.
Установкиизмерительные
«МАССА». Паспорт
Установкиизмерительные
«МАССА». Формуляр.
Инструкция. ГСИ. Установки
измерительные «МАССА».
Методика поверки.
Комплектэксплуатационной
документации на составные
части установки
Комплектзапасныхчастей,
инструмента и принадлежно-
стей согласно ведомости ЗИП
Блок подачи реагента, блок
подогрева, блок фильтрации.
По отдельному заказу
потребителя
Поверка
осуществляется по документу КМРН 611.136.001МП «Инструкция. ГСИ. Установки измери-
тельные «МАССА». Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 11 февраля
2013 г.
Лист № 6
Всего листов 6
Основные средства поверки:
- частотомер электронно–счетный ЧЗ-63, диапазон измеряемых длительностей импуль-
сов от 0,1мкс до 10 с (10 МГц-10
-4
Гц), погрешность измерения частоты в пределах ±5*10
-7
±1
ед.сч.;
- калибратор функциональный МС2-R, диапазон воспроизведения токового сигнала от
0 до 25 мА, пределы допускаемой абсолютной погрешности ± (0,02 % показания + 1,5 мкА);
- барометр анероид МД-49-А, диапазон измерения от 380 до 810 мм рт. ст., погреш-
ность в пределах ±1,0 мм рт. ст.;
- термометр ртутный стеклянный ТЛ - 4, диапазон измерений от 0 ºС до 54 ºС, пределы
абсолютной погрешности ± 0,2 ºС.
Допускается использование других средств измерений с техническими характеристи-
ками не хуже указанных.
Сведения о методиках (методах) измерений
Методы измерений содержатся в документе: «ГСИ. Количество нефти и нефтяного газа
извлекаемых из недр. Методика измерений установками измерительными «МАССА». Свиде-
тельство № 01.00257-2008/23802-11 выдано ФГУП «ВНИИР»27.12.2011.
Нормативные и технические документы, устанавливающие требования к установкам из-
мерительным «МАССА»
1 ГОСТ Р 8.618-2006 «Государственная поверочная схема для средств измерений объ-
емного и массового расхода газа».
2 ГОСТ 8.510-2002 «Государственная система обеспечения единства измерений. Госу-
дарственная поверочная схема для средств измерений объема и массы жидкости».
3 ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемой из недр нефти и нефтя-
ного газа. Общие метрологические и технические требования.
4 ТУ3667-021-00136656-2007 Установки измерительные «МАССА». Технические усло-
вия.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Выполнение работ по оценке соответствия промышленной продукции.
Изготовитель
ОАО «Завод «Нефтегазмаш»; Россия, 410044, ОАО «Завод «Нефтегазмаш», проспект
50 лет Октября,тел. 8 (8452) 63-34-37.
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийначно-
исследовательский институт расходометрии». Регистрационный номер 30006-09. Юридиче-
ский адрес: 420088 г. Казань, ул.2-я Азинская, 7А. Тел. (843)272-70-62 Факс 272-00-32 e-mail:
Заместитель Руководителя Федерального
агентства по техническому регулированию и
метрологии
Ф.В. Булыгин
М.п. «___» __________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 49013-12 | Комплексы измерительные для мониторинга радона, торона и их дочерних продуктов | Альфарад плюс | ООО "НТМ-Защита", г.Москва | 1 год | Перейти |
| 8866-82 | Установки измерительные | У358 | Завод "ЗИП", г.Краснодар | Нет данных | Перейти |
| 8504-81 | Установки измерительные автоматизированные | К3-1 | П/я А-3623 (НПО "Кварц"), г.Нижний Новгород | Нет данных | Перейти |
| 45469-10 | Установки измерительные | Спутник-Массомер | ООО "Октябрьский завод нефтепромыслового оборудования", г.Октябрьский | 2 года | Перейти |
| 74232-19 | Преобразователи давления измерительные | 2051 | Фирма "Rosemount Inc.", США; Фирма "Emerson Process Management GmbH & Co. OHG", Германия; Фирма "Emerson Asia Pacific Private Limited", Сингапур; Фирма "Beijing Rosemount Far East Instrument Co., Ltd.", Китай; АО "ПГ "Метран", г.Челябинск | 5 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
