Приложение к свидетельству № 50751
об утверждении типа средств измерений
Лист №
1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы цифровых потоков BERcut-SDH
Назначение средства измерений
Анализаторы цифровых потоков BERcut-SDH (далее - анализаторы) предназначены
для формирования цифрового измерительного сигнала с заданной тактовой частотой и
уровнем мощности или амплитудой импульсов, а также анализе структуры сигнала с
заданной чувствительностью приемной части при тестировании цифровой аппаратуры,
цифровых трактов и компонентов волоконно-оптических сетей связи на электрических и
оптических интерфейсах плезиохронной (PDH), синхронной (SDH) цифровой иерархии,
оптических транспортных сетей (OTN), сетей Ethernet/IP.
Описание средства измерений
Принцип действия анализаторов основан на:
- воспроизведении эталонной частоты встроенным задающим генератором и
формированиинаоптическомилиэлектрическомвыходеразличныхцифровых
испытательных сигналов с заданными параметрами, включая частоту следования и структуру
последовательностей импульсных сигналов;
- логическом анализе структуры испытательных или рабочих цифровых сигналов,
поступающих на вход анализатора, с преобразованием оптических сигналов в электрические
сигналы, регистрации и анализе ошибок и аварийных сигналов в измерительном и рабочем
структурированном сигнале в соответствии с рекомендациями Международного союза
электросвязи G.821, G.826, G.828, G.829, M.2100/2101 (для PDH, SDH и OTN) и типовой
методикой RFC2544 (для Ethernet). Результаты анализа (тестирования) отображаются на
встроенном сенсорном цифро-графическом экране и сохраняются в энерго-независимой
памяти..
Анализаторы выполняются в виде трех моделей:
BERcut-SDH - портативный анализатор для цифровых трактов PDH/SDH со
скоростью до 2,5 Гбит/с (интерфейсы Е1, Е2, Е3, Е4; STM-1е, STM-1/4/16);
BERcut-SDH(Т) - универсальный анализатор для цифровых трактов PDH/SDH и
Ethernet со скоростью до
11,1 Гбит/с: интерфейсы Е1, Е2, Е3, Е4; STM-1е, STM-1/4/16/64,
OTU1/2; Ethernet 10/100/1000Base-T, 1000Base-Х, 10GE (тип интерфейса в соответствии с
заказом);
BERcut-SDH(М) - универсальный анализатор для цифровых трактов PDH/SDH и
Ethernet со скоростью до 40/100 Гбит/с. Анализатор модели BERcut-SDH(М) состоит из
базового блока (платформы), которая в соответствии с заказом комплектуется одним или
несколькими вставными тестовыми модулями: 2.5G (до 2,666 Гбит/с); 1G (до 1 Гбит/с); 10G
(до 11,095 Гбит/с); 40G (до 43 Гбит/с); 40/100G (до 100 Гбит/с), тип интерфейса в
соответствии с заказом.
Некоторыефункциианализаторовпредоставляютсяпоотдельномузаказу.
Анализаторы комплектуются оптическими приемопередатчиками XFP, SFP и/или CFP
(вставными блоками), тип которых зависит от типа интерфейса, длины волны и длины
подлежащей тестированию оптической линии (в соответствии с заказом).

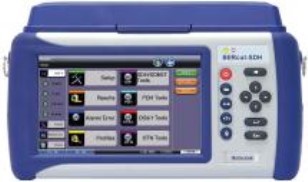

Общий вид анализаторов показан на рисунке 1.
Схемазащиты отнесанкционированного доступас помощью однократно
используемой этикетки с предупреждающей надписью изображена на рисунке 2.
Лист № 2
Всего листов 5
BERcut-SDHBERcut-SDH(Т)BERcut-SDH(М)
Рисунок 1
место установки
этикетки с
пломбирующим
эффектом
BERcut-SDHBERcut-SDH(Т)BERcut-SDH(М)
Рисунок 2
Программное обеспечение
Программное обеспечение (ПО) встроенное, с управляющими функциями.
Идентификационные данные ПО следующие:
UX400-2G5
UX400-10G
UX400-40G
UX400-100G/40GE
UX400-1GE
01.00.01
03.06.00
01.01.07-revA
01.01.05-revB
01.00.04
-
-
-
-
-
-
-
-
-
-
-
Наименование ПО
Идентифика-
ционное наиме-
нование ПО
Номер версии
(идентифи-
кационный
номер) ПО
BERcut-SDH
BERcut-SDH(Т)
BERcut-SDH(М)
ТХ150е+Build
RELEASE-7-3-1-0-RU1
RootFS
Common
4.01
1.0
1.0.20
03.01.02
Цифровой
идентификатор
ПО (контроль-
ная trial испол-
няемого кода)
-
-
-
-
Алгоритм
вычисления
цифрового
идентифи-
катора ПО
-
-
-
-
Модули:
- STM-x/OC-x/PDH
- STM-64/ОС-192/10GE
- STM-256
- UX400-100G/40GE
-10/100/1000-T/ 100-
FX/1000-X/ 1/2/4G
Анализатор по уровню защиты ПО СИ от непреднамеренных и преднамеренных
изменений относится к группе "С". Запись ПО осуществляется в процессе производства.
Доступ к внутренним частям анализатора, включая процессор, защищен конструкцией
анализатора и этикеткой. Модификация ПО возможна только в сервисных центрах
изготовителя.
Лист № 3
Всего листов 5
Характеристика
Значение
±
3,5
×
10
-6
18
15
15
от -10 до +50
85
от 0 до +45
85
Метрологические и технические характеристики
Е1 Е2
2,048 8,448
3,0/2,372,37
Е3
34,368
1,0
Е4
139,264
1,0
STM-1е
155,520
1,0
±
10
120/7575
75
75
75
Пределы допускаемой относительной
погрешности тактовой частоты
передаваемого сигнала
Электрические интерфейсы
Тактовая частота, МГц
Амплитуда импульсов (для Е1, Е2, Е3)
или размах (для Е4, STM-1е), В
Допустимое отклонение амплитуды
импульсов, %
Сопротивление входа и нагрузки на
выходе, Ом
Затухание несогласованности входа на
полутактовой частоте, дБ, не менее
1818
Максимальное затухание сигнала на входе
относительно номинального уровня в
режиме монитора, дБ
26
Оптические интерфейсыТип блокаМощность на
выходе, дБм
Мин. чувствитель-
ность входа, дБм
STM-0/1/4 (SFP)
STM-0/1/4/16, OTU-1
(SFP)
STM-64, OTU-2,
OTU-1e, OTU-2e
(ХFP)
10GE LAN и WAN
(ХFP)
1000Base-Х
(SFP)
1000Base-FХ
(SFP)
STM-256 SYNC,
STM-64 ASYNC (XFP)
1310 нм (15 км)
1310 нм (40 км)
1550 нм (80 км)
1310 нм (15 км)
1310 нм (40 км)
1550 нм (80 км)
1310 нм (10 км)
1550 нм (40 км)
1550 нм (80 км)
850 нм (0,3 км)
1310 нм (10 км)
1550 нм (40 км)
1550 нм (80 км)
850 нм (0,3 км)
1310 нм (10 км)
1550 нм (80 км)
1310 нм (2 км)
1310 нм (15 км)
1550 нм (2 км)
301-01-004G
301-01-005G
301-01-006G
301-01-007G
301-01-008G
301-01-009G
301-04-002G
301-04-003G
301-04-004G
301-04-001G
301-04-002G
301-04-003G
301-04-004G
301-01-001G
301-01-002G
301-01-003G
301-01-013G
301-01-014G
-
минус 15 - минус 8-28
минус 3 - +2-28
минус 3 - +2-28
минус 5 - 0-18
минус 2 - +3-27
минус 2 - +3-28
минус 6 - минус 1-13,4
минус 1 - +2-15
0 - +4-22
минус 5 - минус 1-
минус 6 - минус 1-
минус 1 - +2-
0 - +4-
минус 9 - минус 3-
минус 6 - минус 1-0
- +5-
минус 20 - минус 15-
минус 15 - минус 8-0
- 3-7
40GE/100GE/
OTU3/OTU4 (CFP)
1310 нм (10 км)
-
минус (4,5- 4,3)/-
поток
Общие характеристикиBERcut-SDHBERcut-SDH(Т)BERcut-SDH(М)
Рабочие условия применения:
- температура окружающей среды,
°
C
- относительная влажность воздуха, %,
не более
Лист № 4
Всего листов 5
Значение
от минус 20 до +70
от 5 до 95
Характеристика
Условия хранения,
°
C
- температура окружающей среды,
°
C
- относительная влажность воздуха, %, не более
Питание:
- от сети переменного тока напряжением, В,
частотой, Гц
100 – 240
50-60
Габариты (ширина
´
глубина
´
высота), мм,
не более
Масса, кг, не более
BERcut-SDH
100
´
210
´
55
1
BERcut-SDH(Т)
290
´
170
´
66
3
BERcut-SDH(М)
360
´
270
´
180
15
Поусловиямэксплуатациианализаторыудовлетворяюттребованиям,
предъявляемым к аппаратуре по группе 3 ГОСТ 22261-94 с расширенным диапазоном
рабочих температур (модели BERcut-SDH(Т) и BERcut-SDH(М)) и по группе 4 (модель
BERcut-SDH).
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель анализатора в виде
наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Комплектность средства измерений
В комплект поставки входят:
- анализатор выбранной модели с выбранными аппаратными и программными
опциями;
- сетевой адаптер;
- комплект принадлежностей, включающий измерительные шнуры;
- руководство по эксплуатации на русском языке;
- методика поверки.
Поверка
осуществляется по документу МП 53501-13 «Анализаторы цифровых потоков
BERcut-SDH. Методика поверки», утвержденному ФГУП ЦНИИС в 2013 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63/1: 0,1 Гц - 1500 МГц,
±
5·10
-7
f
±
1 ед. счета;
- осциллограф универсальный двухканальный широкополосный
С1-97: 0-350 МГц;
10 мВ-5 В, погрешность по оси Х и Y
£
3 %;
- магазин затуханий ТТ-4138/B, 50 Ом, 0-1,3 ГГц; 140 дБ
±
1 дБ;
- измеритель средней мощности оптического излучения Алмаз-21: (800-1600) нм,
(-60 - +3) дБм;
±
0,4 дБм;
- аттенюатор оптический измерительный OLA-15: 1260-1650 нм, (3 - 60) дБ.
Сведения о методиках (методах) измерений
"Анализаторы цифровых потоков BERcut-SDH. Руководство по эксплуатации".
ДДГМ.411618.005РЭ.
Лист № 5
Всего листов 5
Нормативныеитехническиедокументы,устанавливающиетребованияк
анализаторам цифровых потоков BERcut-SDH
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений
времени и частоты
ГОСТ 8.585-2005 ГСИ. Государственная поверочная схема для средств измерений
длины и времени распространения сигнала в световоде, средней мощности, ослабления и
длины волны для волоконно-оптических систем связи и передачи информации
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений
импульсного электрического напряжения
Руководство по эксплуатации ДДГМ.411618.005РЭ.
регулирования
установленным
и мероприятий
Рекомендации по областям применения в сфере государственного
обеспечения единства измерений
выполнениеработпооценкесоответствиясредствсвязи
законодательством Российской Федерации обязательным требованиям
государственного контроля (надзора) в сфере связи.
Изготовитель
ООО «НТЦ Метротек», г. Москва
Адрес: 127322, г. Москва, ул. Яблочкова, д.21, корп. 3
Тел./факс: (495) 961 0071
Испытательный центр
ГЦИ СИ "СвязьТест" ФГУП ЦНИИС,
аттестат аккредитации № 30112-13, срок действия - до 22 марта 2018 г.
Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п."___"_________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 56347-14 | Анализаторы пыли | D-RX 250 | Фирма "DURAG GmbH", Германия | 1 год | Перейти |
| 48433-11 | Виброметры, анализаторы спектра | ЭКОФИЗИКА-110В | ООО "ПКФ Цифровые приборы", г.Москва | 1 год | Перейти |
| 58873-14 | Анализаторы твердых частиц в пластовом флюиде | AWAI 1000 | Фирма "Sanchez Technologies", Франция | 1 год | Перейти |
| 4918-75 | Анализаторы синильной кислоты | АСК-2 | Нет данных | Нет данных | Перейти |
| 43251-09 | Анализаторы рентгенофлуоресцентные | MDX 1060 | Фирма "Oxford Instruments Industrial Analysis China", Китай | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
