Стенд для измерений крутящего момента силы ММ-140Б, ГРСИ 53495-13
Номер госреестра:
53495-13
Наименование СИ:
Стенд для измерений крутящего момента силы
Обозначение типа:
ММ-140Б
Производитель:
ООО НПП "Петролайн-А", дер.Малая Шильна
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 01
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50744
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Стенд для измерений крутящего момента силы ММ-140Б
Назначение средства измерений
Стенд для измерений крутящего момента силы ММ-140Б предназначен для измерений
крутящего момента силы.
Описание средства измерений
Принцип действия стенда для измерений крутящего момента силы ММ-140Б основан
на измерении электрического сигнала разбаланса тензорезисторов, соединенных в
мостовую схему и расположенных на чувствительных элементах. Электрические сигналы
разбаланса поступают в измерительный усилитель, где осуществляется их преобразование
и обработка, с выводом значений на устройство индикации.
Конструктивно стенд для измерений крутящего момента силы ММ-140Б выполнен на
основании прямоугольной формы. Измерительная часть выполнена на неподвижной
опоре, на которой закреплен датчик крутящего момента силы ТВ2, соединенный с
измерительным усилителем РМЕ МР-30. С противоположной стороны находится опора с
подвижной частью, которая соединена с приводом приложения нагрузки. Датчик
крутящего момента силы ТВ2 и подвижная часть заканчиваются фланцами, между
которыми устанавливается поверяемое или калибруемое средство измерений. Величина
крутящего момента силы отображается на измерительном усилителе РМЕ МР-30.
Конструкция стенда для измерений крутящего момента силы ММ-140Б обеспечивает
ограничениедоступакопределеннымчастямвцеляхпредотвращения
несанкционированной настройки и вмешательства, которые могут привести к искажению
результатов измерений.

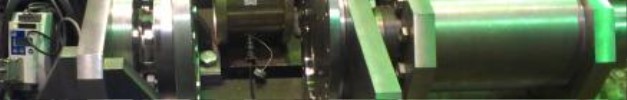

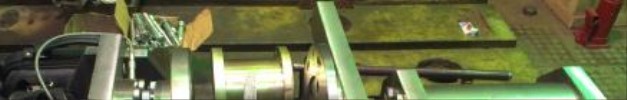

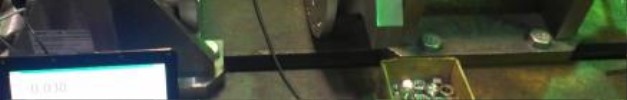

Общий вид стенда для измерений крутящего момента силы ММ-140Б представлен на
рисунке 1.
Рисунок 1. Общий вид стенда для измерений крутящего момента силы ММ-140Б
Лист № 2
Всего листов 3
Значение характеристики
10000
± 0,5
1140×700×540
Метрологические и технические характеристики
Техническая характеристика
Номинальное значение измерений крутящего момента
силы, Н·м
Пределы приведенной к номинальному значению
погрешности измерений крутящего момента силы, %
Габаритные размеры, мм, не более: длина х ширина х
высота
Масса, кг (не более)
150
Знак утверждения типа
наносится на боковую поверхность корпуса стенда для измерений крутящего момента
силы ММ-140Б в виде наклейки и на титульный лист руководства по эксплуатации
типографским способом.
Комплектность средства измерений
1. Стенд для измерений крутящего момента силы ММ-140Б ………..1шт.
2. Руководство по эксплуатации (РЭ)……………………………….….1шт.
Поверка
осуществляется по документу МП ТИнТ 74-2012 «Стенд для измерений крутящего
момента силы ММ-140Б. Методика поверки». Основное поверочное оборудование –
измерители крутящего момента силы, диапазон измерений до 10000 Н·м, пределы
относительной приведенной погрешности измерений крутящего момента силы ±0,15 %.
Сведения о методиках (методах) измерений
приведены в документе «Стенд для измерений крутящего момента силы ММ-140Б.
Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к стенду для
измерений крутящего момента силы ММ-140Б
Техническая документация фирмы ООО НПП «Петролайн-А», Татарстан.
ГОСТ Р 8.752-2011 «Государственный первичный эталон и Государственная
поверочная схема для средств измерений крутящего момента силы».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям
ИзготовительООО НПП «Петролайн-А»
Адрес: 423887, РФ, Республика Татарстан, Тукаевский район,
с.Малая Шильна, ул. Центральная, д.1, корп. А
Тел/факс: (8552) 535-535, 380-497
E-mail:
Лист № 3
Всего листов 3
Испытательный центрООО «ТестИнТех»
123308, Москва, ул. Мневники, д.1
ИНН 7734656656, КПП 773401001
Аттестат аккредитации № 30149-11.
Заместитель
Руководителя Федерального агентства
по техническому регулированию и
метрологииФ.В. Булыгин
М.п.«______» ______________2013 г.
