Полигон пространственный эталонный Краснодарский, ГРСИ 53472-13
Номер госреестра:
53472-13
Наименование СИ:
Полигон пространственный эталонный
Обозначение типа:
Краснодарский
Производитель:
ОАО "Северо-Кавказское аэрогеодезическое предприятие", г.Пятигорск
Межповерочный интервал:
3 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ КАГП14
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50715
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Полигон пространственный эталонный Краснодарский
Назначение средства измерений
Полигон пространственный эталонный Краснодарский (далее - Полигон) предназначен
для хранения и передачи размера единиц длины, высот, ускорения силы тяжести рабочим сред-
ствам измерений (СИ) (навигационной и геодезической АПКНС*, свето- и радиодальномерам,
электронным тахеометрам и лазерным сканерам, нивелирам и буссолям, астрономическим и
гироскопическим теодолитам, гироскопическим платформам на подвижных транспортных
средствах, гравиметрам).
Описание средства измерений
Принцип передачи размера единиц длины, плоского угла, превышений и ускорения
силы тяжести Полигона заключается в определении метрологических параметров Полигона
(геоцентрических координат и их разностей - приращений координат, длин линий, превышений
(высот), ускорения силы тяжести) рабочими СИ и сравнении полученных результатов с
эталонными значениями соответствующих параметров Полигона.
Полигон расположен в районе города Краснодар.
Краткая климатическая характеристика района на основе многолетних наблюдений по
гидрометеорологической станции Краснодара:
- климат района умеренно-континентальный, без резких колебаний годовых и суточных
температур; наиболее холодный месяц – январь, абсолютный минимум составляет -33
о
С; наи-
более теплый месяц – июль, абсолютный максимум составляет +40
о
С.
Рельеф на местности представляет собой плоскую равнину с постепенным уклоном к
северо-востоку с глубоким залеганием грунтовых вод. Максимальная глубина промерзания
грунта – 0,7 м.
Полигон включает в себя: сеть геодезических пунктов; линейный базис «Краснодар-
ский» (рисунок 1) (далее - Базис); набор эталонных линий (37 линий).
Кроме того, Полигон содержит сеть триангуляции и нивелирный полигон.
Полигон состоит из 11 пунктов (рисунок 2), 8 из которых - пункты Базиса
(построенные в 1987г.), 1 пункт - постоянно действующая спутниковая дифференциальная
геодезическая станция (Рабочий центр ПДСДГС «Краснодар»), установленный на крыше
производственного здания Экспедиции № 205 по адресу: г. Краснодар, ул. Маяковского, дом
124, который одновременно являются и гравиметрическим. Контрольный пункт № 0693
совмещен с грунтовым репером нивелирной сети I класса.
Пункт ВГС
«Краснодар» является
одним из основных пунктов сети ВГС, созданной в 2007 году по государственной программе
развития высокоточной спутниковой геодезической сети региона. Сеть триангуляции
выполнена в виде замкнутого триангуляционного полигона из 5 пунктов.
Все пункты полигона закреплены на местности центрами долговременной сохранности,
оборудованы устройствами для принудительного центрирования. Контрольный пункт № 0693
не имеет принудительного центрирования. Все пункты отвечают требованиям, предъявляемым к
центрам геодезических полигонов. На всех пунктах обеспечена видимость верхней
полусферынауглахвозвышения,превышающая 10°.Высотыпунктовопределены
геометрическим нивелированием по программе I и II класса и связаны с Балтийской системой
высот. Подъезд и подход ко всем пунктам Полигона возможен в любое время года.
____________
* АПКНС – аппаратура пользователей космических навигационных систем
Лист №
2
Всего листов 5
Место нанесения
знака утверждения типа
Рисунок 1 - Внешний вид пункта Базиса

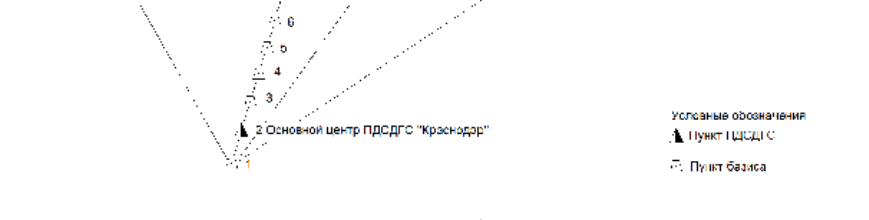

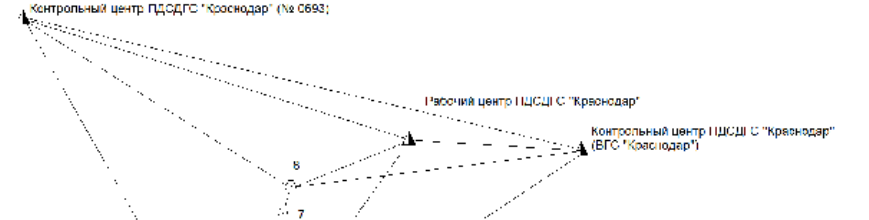

Рисунок 2 - Схема расположения пунктов Полигона (Набор эталонных линий)
Метрологические и технические характеристики
Диапазон линейных измерений Полигона, м(24 ÷ 34806)
Пределы абсолютной погрешности Полигона при доверительной
вероятности 0,95 при измерениях приращений координат в системе
±
30
WGS-84 в плане, мм
Пределы абсолютной погрешности Полигона при доверительной вероятности 0,95 при:
- измерениях длин линий для интервалов более 2016 м, мм
±
10
- измерениях эталонных азимутов,…”
±
1
- измерениях магнитных азимутов, …’
Диапазон линейных измерений Базиса, м
±
8
24÷2016
Пределы абсолютной погрешности Базиса при доверительной вероятности 0,95 при
измерениях длин линий, мм, в интервале:
- (0÷480) м
±
0,5
- (480÷2016) м
±
1
Номинальные значения интервалов Полигона, м ……………………… 24, 192, 288, 480, 984,
1448, 2016, 8177, 10016, 11986, 16056, 17678, 25648, 26325, 26867, 34806
Номинальные значения интервалов Базиса, м ………………. 24, 192, 288, 480, 984, 1448, 2016
Допускаемая “невязка” в треугольнике, мм10
+22
(
220
-
33
)
20
+20
-
40
)
)
Лист №
3
Всего листов 5
1,2÷1,3
0,0014
50
2,016;10,016; 11,986
2,016; 25,870;
26,325
26,325; 26,867;
11,986
20÷40
I, II
28˚ 39,7’
28° 47,9′
40
Высота центров Базиса над уровнем земли, м
Общий уклон трассы Базиса
Отклонение от створности базисных центров, мм, не более
Длины сторон треугольника (сеть триангуляции): №1 - №8 – Рабочий
центр ПДСДГС «Краснодар», км
Длины сторон треугольника (сеть триангуляции): №1 - №8 – Кон-
трольный центр ПДСДГС «Краснодар» (№ 0693), км
Длины сторон треугольника (сеть триангуляции): №1 - Контрольный
центр ПДСДГС«Краснодар» (№ 0693) - Рабочий центр ПДСДГС
«Краснодар», км
Диапазон высот нивелирного полигона, м
Класс нивелирования
Азимут №1 - №8
Азимут стенда для транспортных АПКНС
Скорость движения транспортных АПКНС, км/ч, не более
Диапазон измерений ускорения силы тяжести на гравиметрическом
пункте, м/с
2
Погрешность при измерениях ускорения силы тяжести, м/с
2
(9,80÷9,81)
3
´
10
-5
Электропитание вычислительного центра от сети переменного тока:
- напряжением, В
- частотой, Гц
- потребляемая мощность, кВт
(50
±
1)
1
Средний срок службы, лет, не менее60
Условия эксплуатации по гр. Д1 и гр. В1 ГОСТ Р 52931-2008, со следующими уточнениями:
- оборудование на открытом воздухе:
а) температура окружающей среды, °C
(
б) верхнее значение относительной влажности воздуха при 30
°
С,
без конденсации влаги, %98
+5
в) атмосферное давление, кПа
(
100
-
15
)
- оборудование в отапливаемом помещении вычислительного центра:
а) диапазон температур,
°
С
(
20
+15
-
10
+5
б) верхнее значение относительной влажности при 30
°
С, % 80
в) атмосферное давление, кПа
(
100
-
15
)
Знак утверждения типа
Знак утверждения типа нанесен на табличку на пункт №1 Базиса методом гравировки и
титульный лист формуляра типографским способом.
Примечание
КАГП14-01
КАГП14-02
Комплектность средства измерений
ОбозначениеНаименование
Количе-
ство
КАГП14
111 пунктов
1
8 пунктов
Сеть пунктов Полигона
Базис линейный эталонный
«Краснодарский»
Эталонный и магнитный
азимуты
2№1-№8
КАГП14-03Полигон нивелирный1Нивелирная сеть I и II класса
КАГП14-04
Участок дороги 2 км, отклонение от
прямолинейности не более 5′ (3 м)
КАГП14-06
Лист №
4
Всего листов 5
КАГП14-05
Стенд для испытаний
АПКНС, используемых на1
транспортных средствах
Сеть триангуляции1
Пункт гравиметрический1
5 пунктов
Рабочий центр ПДСДГС
«Краснодар»
Закрытое отапливаемое помещение
ВЦ
КАГП14ФО
КАГП14МП
Центр вычислительный1
Формуляр1
Методика поверки1
Поверка
осуществляется по документу КАГП14МП «Полигоны пространственные эталонные. Методика
поверки», утвержденному ФГУП «СНИИМ» в июне 2012 г.
Наименование
ПГ комплекта
±
(0,3 + 1
´
10
-6
L),
где L - в мм
ПГ комплекта (3 + 0,5·10
-6
·D) мм
Эталоны
НД или метрологические и
технические характеристики
КТ2, 3 разряд
Измерительная лента (рулетка) 30 метров
ГОСТ 7502-98
Комплект:
- электронный тахеометр ТСR 802 power;
- светодальномер DISTOMAT WILD DI2002,
зав. № 180142
Нивелир DL-101С
СКП на 1 км двойного хода не превышает
0,4 мм
2 разряд
Базис линейный эталонный «Краснодарский»
Комплект GNSS - приемников спутниковых
геодезических
Сведения о методиках (методах) измерений
КАГП14ФО «Полигон пространственный эталонный Краснодарский. Формуляр».
Нормативные и технические документы, устанавливающие требования к полигону про-
странственному эталонному Краснодарскому
1 Инструкция о построении государственной геодезической сети Союза ССР // ГУГиК .
– М.: Геодезиздат, 1966. – 459с.
2 ГКИНП (ГИТА) – 03 – 010 – 03 Инструкция по нивелированию І, ІІ, ІІІ и ІV классов,
ЦНИИГАиК, М., 2004
3 ГКИНП (ГНТА)-04-122-03 Инструкция по развитию высокоточной государственной
гравиметрической сети РОССИИ. ГУГК, М., ЦНИИГАиК. – 2004
4 СТО 02570823-19-05 Базисы линейные эталонные. Общие технические требования 5
ГОСТ Р 51794-2008 Глобальные навигационные спутниковые системы. Системы ко-
ординат. Методы преобразований координат определяемых точек.
6 ГОСТ Р 54257-2010 Надежность строительных конструкций и оснований. Основные
положения и требования
7 ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная пове-
рочная схема для средств измерений плоского угла
8 ГОСТ 8.503-84 ГСИ. Государственная поверочная схема для средств измерений дли-
ны в диапазоне 24÷75000 м
9 МИ 2121-90 ГСИ. Государственная поверочная схема для средств измерений ускоре-
ния свободного падения
Лист №
5
Всего листов 5
10 МИ 2292-94 Рекомендация. ГСИ. Государственная поверочная схема для средств
измерений разностей координат по сигналам космических навигационных систем
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
При осуществлении геодезической и картографической деятельности.
Изготовитель
ОАО «Северо-Кавказское аэрогеодезическое предприятие» (ОАО «Сев.-Кав. АГП»)
357500, г. Пятигорск, Ставропольского края, пр. Горького, 4, тел. (8793) 36-35-41, факс (8793)
97-37-86, телетайп 169141 Триод, E-mail:
Испытательный центр
Государственный центр испытаний средств измерений СНИИМ (ГЦИ СИ СНИИМ),
юридический адрес: 630004, г. Новосибирск, пр. Димитрова, 4, тел.(383) 210-08-14, факс (383)
210-13-60, электронная почта
, номер аттестата аккредитации: 30007-09
Заместитель
Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
М.п.«__» _____________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 59777-15 | Эталонный комплект средств измерений приращений координат | Leica GRX 1200 GG Pro | Фирма "Leica Geosystems AG", Швейцария | 1 год | Перейти |
| 81551-21 | Полигон пространственный эталонный | Центральный | Общество с ограниченной ответственностью "РУСГЕОКОМ" (ООО "РУСГЕОКОМ"), г. Москва | 3 год | Перейти |
| 23561-02 | Пирометр фотоэлектрический эталонный 2-го разряда | ПФО | ФГУП "ЦИАМ им.П.И.Баранова", г.Москва | 1 год | Перейти |
| 39419-08 | Счетчик-расходомер жидкости массовый эталонный | Micro Motion CMF 300 | Фирма "Emerson Process Management, Micro Motion Inc.", США | 1 год | Перейти |
| 73002-18 | Преобразователь вязкости жидкости эталонный | FVM Master | Фирма "Emerson Process Management", США; завод-изготовитель "F-R Tecnologias de Flujo, S.A. de C.V.", Мексика | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
