Полигон пространственный эталонный Саратовский, ГРСИ 53467-13
Номер госреестра:
53467-13
Наименование СИ:
Полигон пространственный эталонный
Обозначение типа:
Саратовский
Производитель:
ОАО "Северо-Кавказское аэрогеодезическое предприятие", г.Пятигорск
Межповерочный интервал:
3 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ САГП12
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50709
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Полигон пространственный эталонный Саратовский
Назначение средства измерений
Полигон пространственный эталонный Саратовский (далее - Полигон) предназначен
для хранения и передачи размера единиц длины, высот, ускорения силы тяжести рабочим
средствам измерений (СИ) (навигационной и геодезической АПКНС*, свето- и радиодаль-
номерам, электронным тахеометрам и лазерным сканерам, нивелирам и буссолям, астроно-
мическим и гироскопическим теодолитам, гироскопическим платформам на подвижных
транспортных средствах, гравиметрам).
Описание средства измерений
Принцип передачи размера единиц длины, плоского угла, превышений и ускорения
силы тяжести Полигона заключается в определении метрологических параметров Полигона
(геоцентрических координат и их разностей - приращений координат, длин линий,
превышений (высот), ускорения силы тяжести) рабочими СИ и сравнении полученных
результатов с эталонными значениями соответствующих параметров Полигона.
Полигон расположен на северо-западной окраине г. Саратова.
Краткая климатическая характеристика района на основе многолетних наблюдений
по гидрометеорологической станции г. Саратова:
- климат района умеренно-континентальный, без резких колебаний годовых и суточ-
ных температур; наиболее холодный месяц – январь, абсолютный минимум составляет -37
о
С; наиболее теплый месяц – июль, абсолютный максимум составляет +41
о
С.
Рельеф на местности представляет собой ровный, грунт твердый, глины средние, ту-
гопластичные и с глубоким залеганием грунтовых вод. Максимальная глубина промерзания
грунта – 1,5 м.
Полигон включает в себя: сеть геодезических пунктов; линейный базис «Саратов-
ский» (рисунок 1), (далее - Базис); набор эталонных линий (42 линия).
Кроме того Полигон содержит сеть триангуляции и нивелирный полигон.
Полигон состоит из 12 пунктов (рисунок 2), 8 из которых - пункты Базиса
(построенные в 1988-89 гг.), 1 пункт - постоянно-действующий пункт Федеральной
астрономо-геодезической сети – Рабочий ФАГС «Саратов» установлен на крыше
административного здания экспедиции № 207 по адресу г. Саратов, ул. Советская, д. 61,
который одновременно является и гравиметрическим. Центры № 5167 и № 1213 (грунтовые
репера нивелирной сети II класса). Пункт ВГС «Саратов» № 0008 является одним из
основных пунктов сети ВГС созданной в 2007 году по государственной программе развития
высокоточной спутниковой геодезической сети региона. Сеть триангуляции выполнена в
виде замкнутого триангуляционного полигона из 6 пунктов.
Все пункты полигона закреплены на местности центрами долговременной сохранности,
оборудованы устройствами для принудительного центрирования. Пункты Базиса № 1, № 8 и
контрольные центры № 5167, № 1213 не имеют принудительного центрирования. Все
пункты отвечают требованиям предъявляемым к центрам геодезических полигонов. На всех
пунктах обеспечена видимость верхней полусферы на углах возвышения, превышающая 10°.
Высоты пунктов определены геометрическим нивелированием по программе I и II класса и
связаны с Балтийской системой высот. Подъезд и подход ко всем пунктам Полигона
возможен в любое время года.
__________
* АПКНС – аппаратура пользователей космических навигационных систем
Лист №2
Всего листов 5
Рисунок 1 - Внешний вид пункта Базиса

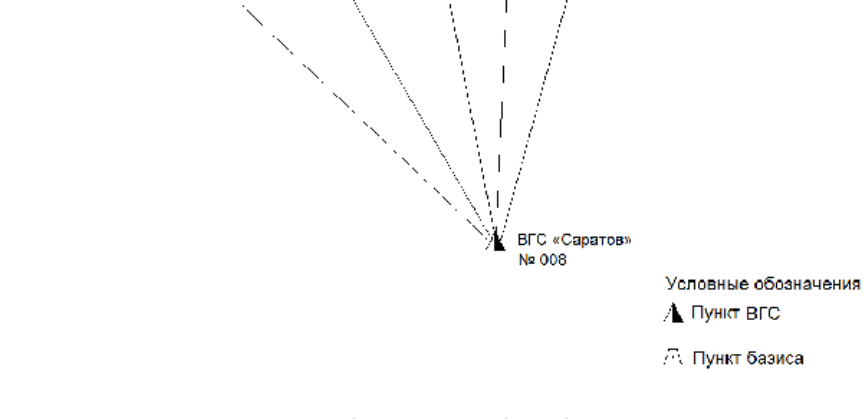

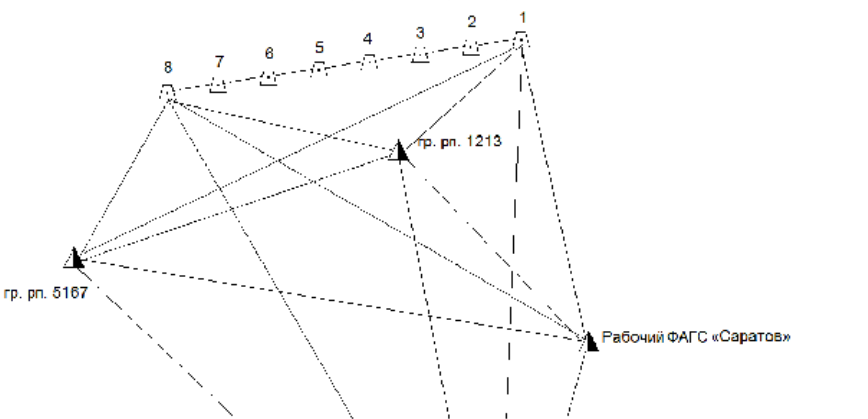

Рисунок 2 - Схема расположения пунктов Полигона (Набор эталонных линий)
Место нанесения
знака утверждения
типа
Лист №3
Всего листов 5
±
30
а) температура окружающей среды, °C
+
5
(100
-
15
)
24 ÷ 36659
Метрологические и технические характеристики
Диапазон линейных измерений Полигона, м
Пределы абсолютной погрешности Полигона при доверительной веро-
ятности 0,95 при измерениях приращения координат в системе WGS-
84, в плане, мм
Пределы абсолютной погрешности Полигона при доверительной вероятности 0,95 при:
- измерениях длин линий для интервалов более 2063 м, мм
- измерениях эталонных азимутов,…”
- измерениях магнитных азимутов, …’
Диапазон линейных измерений Базиса, м
±
10
±
1
±
8
24÷2063
Пределы абсолютной погрешности Базиса при доверительной вероятности 0,95 при измере-
ниях длин линий, мм, в интервале:
- (0÷504) м
±
0,5
- (504÷2063) м
±
1,0
Номинальные значения интервалов Полигона, м ……………. 24, 312, 504, 1008, 1512, 2039,
2063, 2431, 3164, 3589, 12363, 13483, 14791, 15237, 25971, 34630, 36063, 36448, 36659
Номинальные значения интервалов Базиса, м ………….. 24, 312, 504, 1008, 1512, 2039, 2063
10
0,3÷1,0
0,012
100
13,483; 2,063;
14,791
12,363; 14,791;
2,431
12,363; 1,934;
13,483
30÷170
I, II
253˚ 11,4′
253° 45,6′
40
Допускаемая “невязка” в треугольнике, мм
Высота центров Базиса над уровнем земли, м
Общий уклон трассы Базиса
Отклонение от створности базисных центров, мм, не более
Длины сторон треугольника (сеть триангуляции): Рабочий ФАГС «Са-
ратов» - № 1 – № 8, км
Длины сторон треугольника (сеть триангуляции): Рабочий ФАГС «Са-
ратов»–гр.рп.1213 Саратовский - № 8 , км
Длины сторон треугольника (сеть триангуляции): Рабочий ФАГС «Са-
ратов» –гр.рп.1213 Саратовский - № 1 , км
Диапазон высот нивелирного полигона, м
Класс нивелирования
Азимут №1 - №8
Азимут стенда для транспортных АПКНС
Скорость движения транспортных АПКНС, км/ч, не более
Диапазон измерений ускорения силы тяжести на гравиметрическом
пункте, м/с
2
Погрешность при измерениях ускорения силы тяжести, м/с
2
(9,80÷9,82)
3
´
10
-6
Электропитание вычислительного центра от сети переменного тока:
- напряжением, В
- частотой, Гц
- потребляемая мощность, кВт
+
22
Средний срок службы, лет, не менее
(220
-
33
)
(50
±
1)
1
60
Условия эксплуатации по гр. Д1 и гр. В1 ГОСТ Р 52931-2008, со следующими уточнения-
ми:
- оборудование на открытом воздухе:
+
20
(20
-
40
)
98
б) верхнее значение относительной влажности воздуха при 30
°
С,
без конденсации влаги, %
в) атмосферное давление, кПа
в) атмосферное давление, кПа
Лист №4
Всего листов 5
+
15
- оборудование в отапливаемом помещении вычислительного центра:
а) диапазон температур,
°
С
б) верхнее значение относительной влажности при 30
°
С, %
+
5
(20
-
10
)
80
(100
-
15
)
Знак утверждения типа
Знак утверждения типа нанесен на табличку опознавательного столба пункта №1 Ба-
зиса методом гравировки и титульный лист формуляра - типографским способом.
Коли-
чество
САГП12-01
Комплектность средства измерений
Обозначение
Наименование
Заво-
дскойПримечание
номер
САГП12
112 пунктов
Сеть пунктов Полигона
Базис линейный эталонный
«Саратовский»
1
8 пунктов
САГП12-02 Эталонныйимагнитный2№1-№8
азимуты
САГП12-03Полигон нивелирный1Нивелирнаясеть
I и II класса
САГП12-04
Стенддляиспытаний1
АПКНС, используемых на
транспортных средствах
САГП12-05
САГП12-06
Сеть триангуляции 1
Пункт гравиметрический 2
ВЦ
Центр вычислительный1
Участок дороги 2
км, отклонение от
прямолинейности
не более 5′ (3 м)
6 пунктов
Рабочий ФАГС
«Саратов»
Закрытое отапли-
ваемоепомеще-
ние
САГП12ФО
САГП12МП
Формуляр 1
Методика поверки 1
Наименование
Поверка
осуществляется по документу САГП12МП «Полигоны пространственные эталонные. Мето-
дика поверки», утвержденному ФГУП «СНИИМ» в июле 2012 г.
Эталоны
НД или метрологические и
технические характеристики
КТ 2, 3 разряд
ПГ комплекта
±
(0,3 + 1·10
-6
L) мм,
Измерительная лента (рулетка) 30 метров
ГОСТ 7502-98
Комплект электронных тахеометров Leica
ТСА 2003 и Leica ТСR 1202+R400
Нивелир DL-101c со штрихкодовыми ин-
варными рейками
Базис линейный эталонный «Саратовский»
СКП на 1 км двойного хода не превышает
0,4 мм
2 разряд
приемников
двухчастот-
КомплектGPS/ГЛОНАСС
спутниковых геодезических
ных двухсистемных
ПГ комплекта GPS/ГЛОНАСС приемни-
ков (3 + 0,5 10
-6
D) мм
Лист №5
Всего листов 5
Сведения о методиках (методах) измерений
САГП12ФО «Полигон пространственный эталонный Саратовский. Формуляр».
Нормативные и технические документы, устанавливающие требования к полигону
пространственному эталонному Саратовский
1 Инструкция о построении государственной геодезической сети Союза ССР //
ГУГиК . – М.: Геодезиздат, 1966. – 459с.
2 ГКИНП (ГИТА) – 03 – 010 – 03 Инструкция по нивелированию І, ІІ, ІІІ и ІV клас-
сов, ЦНИИГАиК, М., 2004
3 ГКИНП (ГНТА)-04-122-03 Инструкция по развитию высокоточной государствен-
ной гравиметрической сети РОССИИ. ГУГК, М., ЦНИИГАиК. – 2004
4 СТО 02570823-19-05 Базисы линейные эталонные. Общие технические требования
5 ГОСТ Р 51794-2008 Глобальные навигационные спутниковые системы. Системы
координат. Методы преобразований координат определяемых точек.
6 ГОСТ Р 54257-2010 Надежность строительных конструкций и оснований. Основ-
ные положения и требования
7 ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная пове-
рочная схема для средств измерений плоского угла
8 ГОСТ 8.503-84 ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне 24÷75000 м
9 МИ 2121-90 ГСИ. Государственная поверочная схема для средств измерений уско-
рения свободного падения
10 МИ 2292-94 Рекомендация. ГСИ. Государственная поверочная схема для средств
измерений разностей координат по сигналам космических навигационных систем
при осуществлении геодезической и картографической деятельности
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
При осуществлении геодезической и картографической деятельности.
Изготовитель
ОАО «Северо-Кавказское аэрогеодезическое предприятие» (ОАО «Сев.-Кав. АГП»)
357500, г. Пятигорск, Ставропольского края, пр. Горького, 4, тел. (8793) 36-35-41, факс
(8793) 97-37-86, телетайп 169141 Триод, e-mail:
Испытательный центр
Государственный центр испытаний средств измерений СНИИМ (ГЦИ СИ СНИИМ),
юридический адрес: 630004, г. Новосибирск, пр. Димитрова, 4, тел.(383) 210-08-14, факс
(383) 210-13-60, e-mail:
, номер аттестата аккредитации: 30007-09
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«__» _____________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 47208-11 | Анализатор глюкозы эталонный | YSI 2300 STAT PLUS | Фирма "YSI Incorporated Life Sciences", США | 1 год | Перейти |
| 42014-09 | Полигон пространственный эталонный | Иркутск | Восточно-Сибирский филиал ФГУП "ВНИИФТРИ", г.Иркутск | 3 года | Перейти |
| 36946-08 | Счетчик-расходомер массовый эталонный | MicroMotion мод. CMF 300M-2700R | Фирма "Emerson Process Management / Micro Motion Inc.", Нидерланды, США, Мексика | 1 год | Перейти |
| 30800-05 | Влагомер эталонный лабораторный товарной нефти | ЭУДВН-1л | ФГУП "ВНИИР", г.Казань | 1 год | Перейти |
| 32666-06 | Полигон пространственный эталонный | Бердский | ФГУП ПО "Инженерная геодезия", г.Новосибирск | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
