Устройство измерения масс твэл зоны воспроизводства УИМЗВ, ГРСИ 53424-13
Номер госреестра:
53424-13
Наименование СИ:
Устройство измерения масс твэл зоны воспроизводства
Обозначение типа:
УИМЗВ
Производитель:
ОАО "Машиностроительный завод", г.Электросталь
Межповерочный интервал:
6 месяцев
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 01
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройство измерения масс твэл зоны воспроизводства УИМЗВ
Назначение средства измерений
Устройство измерения масс твэл зоны воспроизводства УИМЗВ входит в состав уста-
новки снаряжения твэл зоны воспроизводства и предназначено для автоматического измере-
ния масс:
- трубы в сборе с одной приваренной заглушкой (далее - оболочки);
- трубы в сборе, снаряженной топливным столбом (далее – изделия);
- топливного столба в изделии.
Описание средства измерений
Работа устройства
измерения масс твэл зоны воспроизводства УИМЗВ основана
на
измерении масс трубы в сборе с одной приваренной заглушкой и трубы в сборе, снаряженной
топливным столбом, а также на определении массы топливного столба по разности масс тру-бы
в сборе после и до снаряжения.
Последовательность действий при измерениях заключается в следующем. При посту-
плении на позицию снаряжения оболочка опускается на грузоприемную ферму, взвешивается
и поднимается обратно на позицию снаряжения. Далее оболочка снаряжается топливным
столбом. После снаряжения оболочки измеряется масса изделия. Данные от весов в цифровом
виде без искажений передаются на систему управления. По разности масс трубы в сборе по-
сле и до снаряжения (изделия и оболочки) определяется масса топливного столба в изделии.
Результаты измерений масс оболочки, изделия и топливного столба в изделии отображаются
на экране пульта управления.
Приложение к свидетельству № 50656
об утверждении типа средств измерений

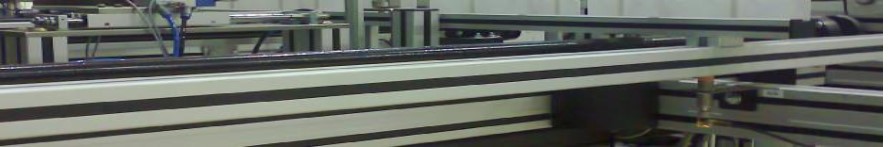

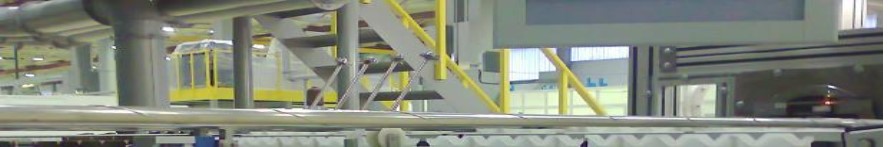

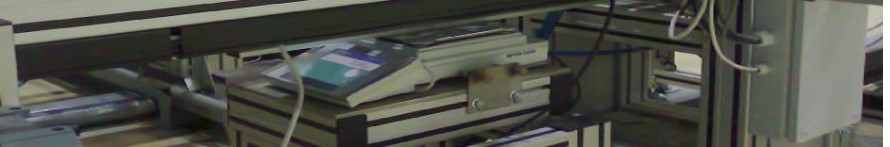

Рисунок 1 – Общий вид устройства измерения масс
Лист № 2
Всего листов 4
В состав устройства измерения масс твэл зоны воспроизводства УИМЗВ входят: весы
METLER TOLEDO XP8002S с грузоприемной фермой, а также система автоматического управ-
ления процессом взвешивания и обработки результатов измерения масс, которая построена на
базе программируемого контроллера SIMATIC S7-300, программное обеспечение для которого
разработано на STEP 7 пакета SIMATIC Manager.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
печения
обеспечения
тификатор про-
граммного обес-
вычисления
цифрового
Идентификацион- Номер версии (иден-
Цифровой иден-Алгоритм
ное наименованиетификационный но-
программного обес- мер) программного
печ
е
ния (разм
е
р, ид
е
нтифика-
Байт)тора
Проект Simatic
Manager:Версия №126 229-
Snar_BN_ZV
Программное обеспечение на метрологические характеристики устройства измерения
масс влияния не оказывает и имеет уровень защиты “А”.
Метрологические и технические характеристики
Диапазон измерения массы оболочки, гот 230,00 до 320,00
Диапазон измерения массы изделия, гот 2230,00 до 2520,00
Диапазон измерения массы топливного столба в изделии, гот 2000,00 до 2200,0
Границы абсолютной погрешности измерения массы оболочки и изделия, при доверительной
вероятности Р=0,95, не более, г ±0,50
Границы случайной составляющей погрешности измерения массы оболочки и изделия, при до-
верительной вероятности Р=0,95, не более, г ±0,40
Границы неисключенной систематической составляющей погрешности измерения массы обо-
лочки и изделия, при доверительной вероятности Р=0,95, не более, г ±0,30
Границы погрешности измерения массы топливного столба в изделии при доверительной веро-
ятности Р=0,95, не более, г ±0,70
Границы случайной составляющей погрешности измерения массы топливного столба в изделии
при доверительной вероятности Р=0,95, не более, г ±0,50
Границы неисключенной систематической составляющей погрешности измерения массы топ-
ливного столба в изделии при доверительной вероятности Р=0,95, не более, г±0,50
Дискретность результата измерения массы на экране системы управления, г0,01
Производительность контроля изделий устройством, не менее шт./ч 60
Время выхода устройства на рабочий режим, после включения в сеть, не более мин 10
Параметры контролируемых изделий:
длина трубы в сборе, мм............................от 1900 до 2100;
наружный диаметр трубы, мм ...................от 13 до 16;
масса трубы в сборе, гот 290,0 до 310,0;
масса топливного столба в изделии, г от 2015,0 до 2185,0.
Источники питания:
силовая трехфазная сеть переменного тока напряжением (380±38) В и частотой (50±1) Гц;
приборнаясеть переменного токадля питания систем управления и весов напряжением
(230±23) В и частотой (50±1) Гц.
Потребляемая мощность, не более кВт...0,5
Пневмосеть:
Лист № 3
Всего листов 4
избыточное давление сжатого воздуха от 0,40 до 0,63 МПа;
температура точки росы осушенного воздуха не более 2
°
С;
класс загрязненности по ГОСТ 17433-80 не грубее 10.
Габаритные размеры устройства измерения массы оболочки (изделия):
Длина, мм2500;
Высота, мм1100;
Ширина, мм500.
Масса устройства измерения масс, не более, кг100
Срок службы устройства измерения масс, не менее, лет7
Время непрерывной работы устройства измерения масс, не менее, ч24
Условия эксплуатации:
температура окружающего воздуха,
°
Сот плюс 10 до плюс 35;
относительная влажность воздуха при температуре 35
°
С, %от 30 до 80;
атмосферное давление, кПаот 92 до 105.
Знак утверждения типа
Знак утверждения типа наносится методом штемпелевания на титульный лист руково-
дства по эксплуатации «Устройство измерения масс твэл зоны воспроизводства УИМЗВ» 2320-
1296 РЭ.
Комплектность средства измерений
1
«Устройство измерения масс твэл зоны воспро-
изводства УИМЗВ».
Руководство по эксплуатации 2320-1296 РЭ
ОБОЗНАЧЕ-
НИЕ
НАИМЕНОВАНИЕ
КОЛИЧЕСТВО, ШТ
Комплектность устройства
«Устройство измерения масс твэл зоны воспроиз-
водства УИМЗВ». Чертеж 2314-0371.000.00СБ.
Комплект эксплуатационных документов
РЭ
1
РЭ
«Система управления»
Руководство по эксплуатации 3507-0263 РЭ
1
РО
«Система управления»
Руководство оператора 3508-0093.000.00.34 РО.
1
Поверка
осуществляется по документу 2320-1296 РЭ (Раздел «Поверка» Руководства по экс-
плуатации) «Устройство измерения масс твэл зоны воспроизводства УИМЗВ», утвержденному
руководителем ГЦИ СИ ОАО «Машиностроительный завод» 22.01.2013 г.
В перечень основного поверочного оборудования входят согласно государственной по-
верочной схеме для средств измерения массы (ГОСТ 8.021-2005):
- гири от 1 мг до 50 г класса точности М
1
из набора гирь по ГОСТ OIML R 111-1-2009;
- гири с номинальным значением массы 100; 200; 500 г и 1; 2 кг класса точности F1 по
ГОСТ OIML R 111-1-2009.
Лист № 4
Всего листов 4
Сведения о методиках (методах измерений)
Методика (метод измерений) содержится в руководстве по эксплуатации на «Устройство
измерения масс твэл зоны воспроизводства УИМЗВ» 2320-1296 РЭ.
Нормативные и технические документы
1. ГОСТ 8.021-2005 ГСИ «Государственная поверочная схема для средств измерений
массы».
2. Комплект конструкторской документации на «Устройство измерения масс твэл зоны
воспроизводства». Чертеж 2314-0371.000.00СБ.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Осуществление деятельности в области использования атомной энергии.
Изготовитель
ОАО «Машиностроительный завод» (ОАО «МСЗ»), РФ, 144001, г. Электросталь, Мос-
ковская область, ул. К. Маркса, д. 12. Телефон: (495) 702-99-01, (495) 702-99-70. Телефакс: (495)
702-90-68. Электронная почта:
.
Испытательный центр
ГЦИ СИ ОАО «Машиностроительный завод», 144001, г. Электросталь, Московской
области, ул. Карла Маркса, д. 12, телефон (495) 702-99-73, факс (495) 702-97-69, электронная
почта
. Номер аттестата аккредитации – 30080-09.
Заявитель
Инженерный Центр (ИЦ) ОАО «Машиностроительный завод», 144001, г. Электросталь,
Московской области, улица Карла Маркса, д. 12, телефон (495) 702-99-01, (495) 702-99-70. Те-
лефакс: (495) 702-90-68. Электронная почта:
Заместитель
агентства по техническому
Руководителя Федерального_____________________________ Ф.В. Булыгин
регулированию и метрологииМ.п.«______»_______2013 г.
