Измерители электрических величин SIMEAS P мод. 7KG7500, 7KG7550, 7KG7600, 7KG7610, 7KG7650, 7KG7660, ГРСИ 53408-13
Номер госреестра:
53408-13
Наименование СИ:
Измерители электрических величин
Обозначение типа:
SIMEAS P мод. 7KG7500, 7KG7550, 7KG7600, 7KG7610, 7KG7650, 7KG7660
Производитель:
Фирма "Siemens AG", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.05.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50637
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители электрических величин SIMEAS P модификаций 7KG7500,
7KG7550, 7KG7600, 7KG7610, 7KG7650, 7KG7660
Назначение средства измерений
Измерители электрических величин SIMEAS P модификаций 7KG7500, 7KG7550,
7KG7600, 7KG7610, 7KG7650, 7KG7660 (далее – измерители) предназначены для измере-
ния и регистрации переменного тока, напряжения, активной, реактивной, полной мощно-
сти, частоты, угла сдвига фаз, коэффициента мощности и других электрических величин в
однофазных двухпроводных, трехфазных трёх- и четырёхпроводных электрических сетях,
а также силы постоянного тока.
Описание средства измерений
Измерители электрических величин SIMEAS P модификаций 7KG7500, 7KG7550,
7KG7600, 7KG7610, 7KG7650, 7KG7660 являются щитовыми приборами с выводом изме-
рительной информации на дисплей и передачи ее по цифровому последовательному ин-
терфейсу RS 485 cо стандартными протоколами передачи данных Profibus DP или Modbus
RTU.
Принцип действия приборов основан на одновременном измерении мгновенных
значений токов и напряжений в каждой из фаз сети. Измерения проводятся с помощью
быстродействующего 12-разрядного аналого-цифрового преобразователя, частота выбор-
ки 3,6 кГц. Информация о мгновенных значениях величин поступает в микропроцессор,
где вычисляются значения электрических величин. Запись выбранных для регистрации
параметров производится во внутреннюю память прибора (для модификаций 7KG7600,
7KG7610, 7KG7650, 7KG7660) с временными отметками, информация из которой может
быть выведена по цифровому последовательному интерфейсу для дальнейшей обработки
или хранения. Выбор регистрируемых параметров, режимов измерений и прочие настрой-
ки прибора могут проводиться как дистанционно c ПК, так и с помощью кнопок управле-
ния передней панели прибора (для модификаций 7KG7500, 7KG7550).
Схема соединений: однофазная, трехпроводная или четырехпроводная трехфазная
с симметричной нагрузкой, трехпроводная или четырехпроводная трехфазная с несиммет-
ричной нагрузкой.
Лист № 2
Всего листов 6
Измеряемые параметры:
·
действующие значения фазных токов, их среднее значение по 3 фазам, а
также ток нейтрали;
·
действующие значения фазных и линейных напряжений, их среднее
значение по 3 фазам;
·
активная мощность, фазная и суммарная трехфазная;
·
реактивная мощность, фазная и суммарная трехфазная (емкостная и
индуктивная);
·
полная мощность, фазная и суммарная трехфазная;
·
частота;
·
угол сдвига фаз;
·
коэффициент мощности;
·
содержание гармоник напряжения и тока, пофазно;
·
асимметрия напряжения и тока по обратной последовательности;
·
коэффициент нелинейных искажений напряжения и тока
·
сила постоянного тока для
модификаций
SIMEAS P 7KG7610 и 7KG7660.

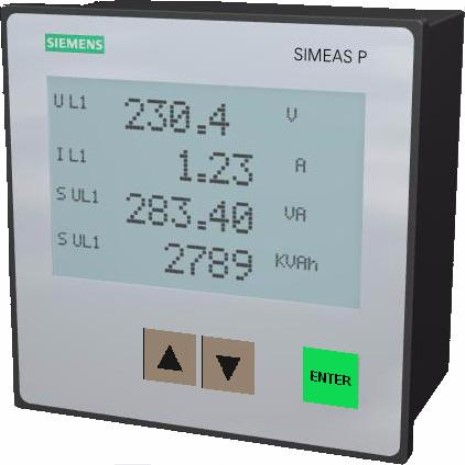

Внешний вид измерителей SIMEAS P представлен на рисунке 1.
Рисунок1.Внешнийвидизмерителейэлектрических
величин SIMEAS P модификаций 7KG7500, 7KG7550, 7KG7600, 7KG7610, 7KG7650,
7KG7660
Лист № 3
Всего листов 6
Измерители модификаций 7KG7600, 7KG7610, 7KG7650, 7KG7660 имеют внут-
ренний архив данных и событий емкостью 1 Мбайт с метками времени от внутренних
часов реального времени. Они содержат часы реального времени с возможностью их
синхронизации с другими устройствами с функцией ведения времени.
Измерители модификаций 7KG7500, 7KG7600, 7KG7610 соответствуют ГОСТ Р 52319-
2005 (МЭК 61010, часть 1).
Измерители модификаций SIMEAS P 7KG7610 и 7KG7660 могут быть оснащены допол-
нительными картами (до 4) аналогового и дискретного ввода-вывода сигналов.
Программное обеспечение
ПО состоит из
- внутреннего ПО (ВПО) измерителей, загружаемого в прибор производителем,
посредством которого осуществляется измерение параметров переменного тока, доступ к
которому отсутствует, версия встроенной микропрограммы индицируется в окне «Ин-
формация о SIMEAS»;
- ПО SIMEAS P PAR, с помощью которого осуществляется конфигурирование и
параметрирование приборов, в том числе сетевых параметров, а также выгрузка и пред-
ставление измеренных данных.
Таблица 1 Идентификация ПО измерителей электрических величин SIMEAS P модифи-
каций 7KG7500, 7KG7550, 7KG7600, 7KG7610, 7KG7650, 7KG7660
Наименование
ПО
Номер версии
ВПО
ПО конфигу-
рирования и
анализа осцил-
лограмм
Идентификаци-
онное наимено-
вание ПО
firmware
ПО SIMEAS P
PAR
1.0 и 2.0 и выше
1.3 и выше
Цифровой
идентифи-
катор ПО
Номер вер-
сии
Все метрологически значимые вычисления выполняются ВПО, метрологические характе-
ристики измерителей нормированы с учетом его влияния. Остальные компоненты ПО вы-
полняют функции выбора индицируемых и регистрируемых параметров и форм их пред-
ставления.
Для защиты накопленной и текущей информации, конфигурационных параметров
от несанкционированного доступа в измерителях предусмотрен программный контроль
доступа.
Уровень защиты ПО измерителей SIMEAS P от непреднамеренных и преднаме-
ренных изменений - «С» по МИ 3286-2010.
Лист № 4
Всего листов 6
Метрологические и технические характеристики
Таблица 2 Основные технические и метрологические характеристики SIМEAS P мо-
дификаций 7KG7500, 7KG7550, 7KG7600, 7KG7610, 7KG7650, 7KG7660
Измеряемая
величина
Диапазоны входных
сигналов
Примечание
(0,1 - 1,2)·Iн
± 0,2% Iн
I
н
= 1 А или 5 А
(0,1 - 1,2)
×
Uн
± 0,2% Uн
Частота, Гц
f н ±5
±
10 мГц (абс. погр.)
( 0,02 - 1,2)
×
Sн
± 0,5 % Sн *
Активная
мощность Р
(0,02 - 1,2)
×
Sн
± 0,5% Рн
(0,02 - 1,2)
×
Sн
± 0,5% Qн
От минус 1 до плюс 1
± 0,5%
общий и пофазно
Аналоговый сиг-
нал на выходе, мА
±1,1 % диапазона**
Пределы допускаемой при-
веденной основной по-
грешности
Сила переменного
тока (фазный, ток
нейтрали и сред-
ний)
Напряжение пере-
менного тока
(линейное, фазное,
среднее)
U
н лин
=100/110 В,
190 В, 400 В,
690 В
Полная мощность
S
f н = 50 Гц, 60 Гц
(при U
ф
³
0,3 U
ном
)
Общая и для ка-
ждой фазы
со знаком, общая
и для каждой фа-
зы
со знаком, общая
и для каждой фа-
зы
Реактивная
мощность Q
Коэффициент
мощности
Фазовые углы
общий и пофазно
Аналоговыйсиг-
нал на входе, мА
±2,0
°
(абс. погр.)
±0,5 % диапазона**
0-180
°
от 0 до 20
от 0 до 24
от 0 до 20
от 0 до 24
на
гр
.
Опционально для
7KG7660
Опционально для
7KG7660
при Rне бо-
лее 250 Ом
*
Sн =
Iн
×
Uн
** в рабочих условиях применения измерителей.
В приборах осуществляется измерение гармоник напряжения и тока (с 3-й по 19, нечет-
ных), ассиметрии напряжения и тока в 4-проводных цепях.
Пределы допускаемой погрешности измерения переменного тока и напряжения в
рабочих условиях применения ±0,3% номинального значения, активной, реактивной пол-
ной мощности и коэффициента мощности ± 0,5% номинального значения.
Погрешность встроенных часов 13 с/сут.
Рабочие условия применения:
- температура окружающего воздухаот 0 °С до 55 °С;
(нормальная температура 23 °С);
- температура хранения и транспортированияот минус 25 °С до 70 °С;
- влажность от 80 % при температуре менее 30 °С до 50% при 40 °С ;
Лист № 5
Всего листов 6
- напряжение питания24/250 В постоянного тока
или 100/230 В переменного тока частотой 50/60 Гц.
Габаритные размеры, мм, не более144 x 144 x 95.5
Масса , кг, не более0,9 кг (без модулей ввода/вывода);
для модификаций 7KG7600/7KG7610
(с 4 модулями входов/выходов и крепежной планкой)0,95 кг
Потребляемая мощность от источника питания, В·А, не более10
25 для модификаций 7KG7600/7KG7610/7KG7660)
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства пользователя
типографским способом и на корпус прибора методом наклейки.
Комплектность средства измерений
В комплект поставки входят:
- измеритель электрических величин SIMEAS P модификаций 7KG7500, 7KG7550,
7KG7600, 7KG7610, 7KG7650, 7KG7660 в заказной конфигурации;
- крепления для щитового монтажа прибора;
- руководство по эксплуатации;
- возвратная карта прибора;
- отчет об испытаниях при выпуске из производства;
- методика поверки.
Поверка
осуществляется по документу МП 53408-13 «Измерители электрических величин SIMEAS
P модификаций 7KG7500, 7KG7550, 7KG7600, 7KG7610, 7KG7650, 7KG7660. Методика
поверки», утвержденному ФГУП «ВНИИМС» в феврале 2013 г.
Перечень оборудования для поверки:
- калибратор переменного тока Ресурс-К2М со следующими метрологическими ха-
рактеристиками: - воспроизведение напряжения в диапазоне от 2,2 до 330 В (фазн.) и си-лы
переменного тока в диапазоне 0,005-7,5 А частотой основного сигнала от 42,5 до 69 Гц с
пределами основной относительной погрешности,%
±
(0,03+0,01·(|Хн/Х-1|));
- частотомер электронно-счетный GFC-8010H;
либо
- калибратор электрической мощности Fluke 6100B – со следующими метрологи-
ческими характеристиками: - воспроизведение напряжения в диапазоне от 0 до 1008 В и
силы переменного тока в диапазоне 0,01-10 А частотой основного сигнала от 16 до 450 Гц
с пределами основной погрешности
±
(0,02%U+26 мВ) и
±
(0,02%I+240 мкА) соответст-
венно, погрешностью установки частоты
±
0,05 мГц.
- калибратор–измеритель стандартных сигналов КИСС-03.
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «SIMEAS P. Измеритель электрических
величин. Руководство по эксплуатации (Справочное руководство)» E50417-B1076-C210-
A7».
Лист № 6
Всего листов 6
Нормативныеитехническиедокументы,устанавливающиетребованияк
измерителям электрических величин SIMEAS P модификаций 7KG7500, 7KG7550,
7KG7600, 7KG7610, 7KG7650, 7KG7660
Техническая документация фирмы-изготовителя
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений:
- выполнение работ по оценке соответствия промышленной продукции и продук-
ции других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
SIEMENS AG
Адрес: Berlin, Wernerwerkdamm 5, D-13629, , Германия
тел.: +49 (0)180 524 70 00
e-mail:
, http://www.
siemens.com
Заявитель
Официальный представитель в России: ООО «Сименс»
Юридический адрес: 115184, г. Москва, ул. Большая Татарская, д. 9
Почтовый адрес: ООО «Сименс», департамент ED EA сектора Энер-
гетики
115184, г. Москва, ул. Большая Татарская, д. 9
тел.: +7 (495) 737-10-72, факс: +7 (495) 737-23-85
Испытательный
центр
Государственный центр испытаний средств измерений
Федеральное государственное унитарное предприятие «Всероссий-
ский научно-исследовательский институт метрологической службы»
(ГЦИ СИ ФГУП «ВНИИМС»),
аттестат аккредитации № 30004-08.
Адрес: Москва, 119361, Россия,
ул. Озерная, д.46,
тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
e-mail:
, http://
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологииФ.В. Булыгин
М.п.«_____» ____________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 35563-07 | Измерители длины лазерные бесконтактные | SL | Фирма "Proton Products Ltd.", Великобритания | 2 года | Перейти |
| 29261-05 | Измерители цифровые универсальные | PF-M-1, PF-M-2 | Фирма "Poundful Electronics Co., Ltd.", Тайвань | 1 год | Перейти |
| 11922-89 | Измерители длины материалов | ИДМ-1 | АСКТБ с ОП, г.Астрахань | 1 год | Перейти |
| 56897-14 | Измерители скорости транспортных средств радиолокационные | DR500S | Фирма "Houston Radar LLC", США | 2 года | Перейти |
| 18032-09 | Измерители артериального давления мембранные общего применения | ИАДМ-ОП-1-01-\"УМД | ЗАО НПФ "Ультрамед-СИ", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
