Приложение к свидетельству № 50634/1
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители разности фаз и отношения уровней ФК2 - 40/1
Назначение средства измерений
Измеритель разности фаз и отношения уровней ФК2-40/1 предназначен для измерения
разности фаз между двумя синусоидальными сигналами одной частоты каналов А и Б,
напряжений в этих каналах, отношения уровней сигналов в ручном режиме работы или в составе
автоматизированных систем через КОП. Вольтметр прибора измеряет среднеквадратическое
значение напряжения первых гармоник сигналов.
Описание средства измерений
Принцип действия измерителя основан на стробоскопическом преобразовании
высокочастотных сигналов в диапазоне частот от 1 до 1000 МГц, поступающих на входы А и Б,
в сигналы промежуточной частоты (ПЧ) 20 кГц.
Конструктивно измеритель разности фаз и отношения уровней ФК2-40/1 представляет
собой моноблок, выполненный в корпусе базовой несущей конструкции «Надел-85».
Основные функциональные узлы прибора: преобразователь частоты стробоскопический,
система фазовой автоподстройки частоты (ФАПЧ), усилитель промежуточной частоты (УПЧ),
узел управления микропроцессорный, узел индикации, устройство связи, блок питания.
Преобразователь частоты служит для преобразования входного сигнала в промежуточную
частоту 20 кГц.
УПЧ выделяет основную гармонику сигнала промежуточной частоты 20 кГц
и преобразует в цифровой код.
Система ФАПЧ предназначена для получения сигнала промежуточной частоты 20 кГц.
Узел микропроцессорный управляет режимами работы измерителя.
Узел индикации предназначен для отображения величины измеряемых параметров,
а также режимов работы прибора.
Устройство связи обеспечивает управление прибором через КОП.
Общий вид измерителя разности фаз и отношения уровней ФК2-40/1 представлен
на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения
знака поверки представлены на рисунке 2.

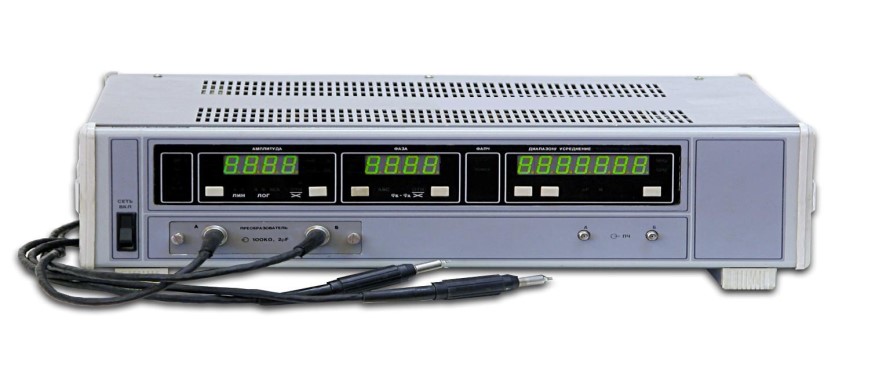

Рисунок 1 - Общий вид измерителя разности фаз и отношения уровней ФК2-40/1
Лист № 2
Всего листов 5

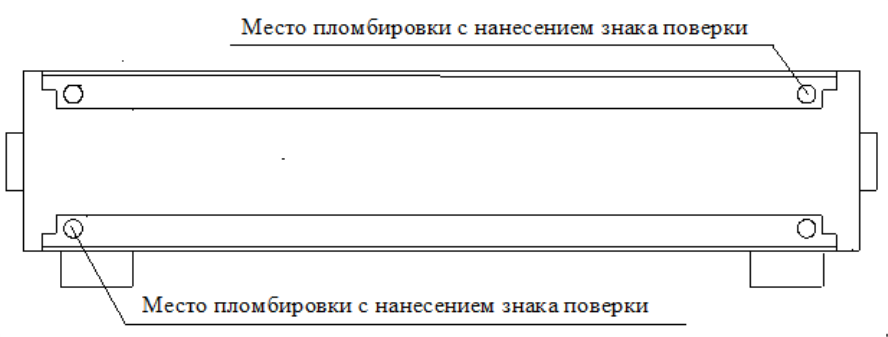

Рисунок 2 - Схема пломбировки от несанкционированного доступа,
обозначение мест нанесения знака поверки
Программное обеспечение
Встроенное программное обеспечение (ПО) состоит из двух частей: метрологически
значимой и сервисной. ПО производит обработку информации, поступающей от аппаратной
части; формирует массивы данных и сохраняет их в памяти; отображает измеренные значения
на индикаторе; формирует ответы на запросы, поступающие по интерфейсам связи.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Метрологические характеристики измерителя нормированы с учетом влияния ПО.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО-
Номер версии (идентификационный номер) ПО 1.10
Цифровой идентификатор ПО (контрольная сумма) С71Е
Алгоритм вычисления контрольной суммы исполняемого кода CRC 16
Метрологические и технические характеристики
Диапазон измерения разности фаз, °
0,01
0,1
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон частот, МГц
Значение
от 1 до 1000
от 0 до 180
от 0 до -180
от 0,3 до 1000
от 0,05 до 1000
±6
±15
±0,35
±1,5
Диапазоны измерений напряжения гармонического сигнала, мВ:
- канал А
- канал Б
Пределыдопускаемойотносительнойпогрешностиизмерений
напряжения первой гармоники сигнала при уровне 100 мВ, %:
- на частотах от 1 до 500 МГц
- на частотах от 500 до 1000 МГц
Пределы допускаемой абсолютной погрешности измерений разности
фаз при равных (оптимальных) уровнях сигналов порядка 100 мВ, °
Пределы допускаемой абсолютной погрешности измерений разности
фаз в динамическом диапазоне 50 дБ, °
Разрешающая способность измерений отношения уровней сигналов
по первой гармонике при напряжении выше 10 мВ, дБ, не более
Разрешающая способность цифрового индикатора прибора при уровнях
входных сигналов выше 10 мВ, °, не более
Лист № 3
Всего листов 5
Значение
220
±
22
50
±
1
50
24
137
459
480
15
Таблица 3 - Основные технические характеристики
Наименование параметра
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В
×
А, не более
Время непрерывной работы, ч, не менее
Габаритные размеры средства измерений, мм, не более
- высота
- ширина
- длина
Масса, кг, не более
Рабочие условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха при температуре 25 °С, %
- атмосферное давление, кПа
Средняя наработка на отказ, ч, не менее
от 5 до 40
до 98
от 84 до 106
10000
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и формуляра типографским способом
и на лицевую панель измерителя методом шелкографии.
Комплектность средства измерений
Таблица 4 - Комплектность измерителя разности фаз и отношения уровней ФК2-40/1
НаименованиеОбозначениеКоличество
Измеритель разности фаз и отношения уровнейЯНТИ.411155.002-011
ФК2-40/1
Комплект, комбинированный в составе:ЯНТИ.411918.1271
ящик укладочныйЯНТИ.323365.0531
делитель мощностиЯНТИ.468513.0051
тройник пробникаЯНТИ.434541.0662
нагрузка согласованная*
1
ЕЭ2.260.1792
делитель 1:10ЕЭ2.727.5932
контактЕЭ7.904.6468
шнур соединительный*
2
ЯНТИ.685631.010-011
кабель КОПЯНТИ.685623.001-011
Комплект комбинированный в составе*
3
:ЯНТИ.411918.1281
переходЯНТИ.434541.0622
заглушкаЯНТИ.741134.6091
винт В.М3-60х8 ЛС59-1. 13бГОСТ.17473-802
шайба 3 65Г.016ГОСТ 6402-701
шайба А3.32.ЛС59-1 133ГОСТ 10450-782
ящик укладочныйЯНТИ.323365.0541
Руководство по эксплуатации:
Часть 1 ЯНТИ.411155.002-01 РЭ 1
Часть 2*
4
ЯНТИ.411155.002-01 РЭ1 1
Лист № 4
Всего листов 5
Продолжение таблицы 4
НаименованиеОбозначениеКоличество
Формуляр ЯНТИ.411155.002-01 ФО 1
ЗИП-О*
5
:
наконечникЕЭ6.627.8072
вставка плавкая
ВП-2Б-1В 1,0 А 250 ВОЮО.481.005 ТУ2
Ящик укладочныйЯНТИ.321213.010-101
Кейс 04-К.01.0.008/0-К60Е*
6
ТУ 2297-001-142750-25-1
2010
*
1
- (0 - 2,3) ГГц, КСВН < 1,015;
*
2
- 250 В, 50Гц;
*
3
- в комплекте комбинированном ЯНТИ.411918.128 предусмотрено место для преобразователя
частоты стробоскопического ЯНТИ.435141.009, при транспортировании прибора преобразователь
упакован в этом комплекте;
*
4
- Поверка;
*
5
- размещается в комплекте комбинированном ЯНТИ.411918.127;
*
6
- «ФК2-40/1»; «ЗИП»
Поверка
осуществляется по документу ЯНТИ.411155.002-01 РЭ1 «Измеритель разности фаз и отношения
уровней ФК2 - 40/1. Руководство по эксплуатации. Часть 2. Поверка», утвержденному
ГЦИ СИ ФБУ «Нижегородский ЦСМ» 06 февраля 2012 г.
Основные средства поверки:
Генератор сигналов высокочастотный Г4-176 (регистрационный № 11207-88), диапазон
частот от 1 до 1000 МГц; уровни сигналов от 0 до 80 дБ.
Калибратор фазы Ф1-4 (регистрационный № 7922-80), частота 1 МГц, пределы установки
фазы от минус 180 до плюс 180º, погрешность установки разности фаз ±0,05
°
.
Прибор для поверки аттенюаторов Д1-13А (регистрационный № 9257-83), пределы
ослабления от 0 до 80 дБ, погрешность ±0,03 дБ.
Установка для поверки вольтметров В1-16 (регистрационный № 7438-79), частота 1 МГц,
погрешность ±1 % (100 мВ), диапазон выходных напряжений от 0 до 1000 мВ.
Измеритель КСВН и ослабления панорамный РК2-47 (регистрационный № 5465-76),
диапазон частот от 20 до 1000 МГц, пределы измерения КСВН от 1,015 до 5.
Ваттметр поглощаемой мощности М3-51 (регистрационный № 7055-79), диапазон частот
от 0,05 до 1 ГГц, погрешность измерения мощности ±4 % (1 мВт).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых измерителей разности фаз и отношения уровней
ФК2-40/1 с требуемой точностью.
Знак поверки наносится давлением на специальную мастику двух пломб, которые
расположены на задней панели в местах крепления верхней и нижней крышек.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям
разности фаз и отношения уровней ФК2 - 40/1
ГОСТ Р 52027-2003 Измерители разности фаз. Общие технические требования и методы
испытаний.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
Лист № 5
Всего листов 5
ЯНТИ.411155.002-01 ТУ Измеритель разности фаз и отношения уровней ФК2 - 40/1.
Технические условия.
Изготовитель
Акционерноеобщество«Нижегородскоенаучно-производственноеобъединение
имени М.В. Фрунзе» (АО «ННПО имени М.В. Фрунзе»)
ИНН 5261077695
Адрес: 603950, г. Нижний Новгород, проспект Гагарина, 174
Телефон: (831) 465-16-24; факс: (831) 466-66-00
Е-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологиии испытаний вНижегородской области» (ФБУ «Нижегородский ЦСМ»)
Trial: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон (831) 428-78-78; факс: (831) 428-57-48
Web-сайт:
Е-mail:
Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30011-13 от 27.11.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
