Номер госреестра:
53402-13
Наименование СИ:
Генераторы сигналов
Обозначение типа:
SMU200A
Производитель:
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.05.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50628
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов SMU200A
Назначение средства измерений
ГенераторысигналовSMU200Aпредназначеныдляформирования
немодулированных СВЧ колебаний, а также колебаний с различными видами аналоговой и
цифровой модуляциями.
Описание средства измерения
Принцип работы генераторов сигналов SMU200A основан на формировании в при-
боре базового диапазона частот синтезатором высокой частоты и расширением его вниз и
вверх в устройстве формирования выходного сигнала. Источником опорной частоты для
синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уро-
вень генератора регулируется аттенюатором и контролируется системой автоматической ре-
гулировки уровня. Для воспроизведения сигналов с различными видами модуляции генера-
тор оснащен модуляторами и источниками модулирующих сигналов на основе цифро-
аналоговых преобразователей. В качестве опции генераторы сигналов SMU200A могут ос-
нащаться вторым источником СВЧ колебаний, когерентным с первым и с возможностью
формирования модуляций различных видов, связанных или независимых от первого канала.
Расчет необходимых данных для цифро-аналоговых преобразователей при формировании
сигналов с цифровой модуляцией или со сложными корреляционными зависимостями про-
изводится в микропроцессоре.
Конструктивно генераторы сигналов SMU200A выполнены в виде настольного ла-
бораторного прибора. Управление прибором осуществляется с передней панели, оснащенной
дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью
внешнего ПЭВМ. Генераторы сигналов SMU200A оснащены интерфейсами USB, LAN,
GPIB.
Генераторы сигналов SMU200A имеют следующие опции:
B102 – диапазон частот до 2,2 ГГц;
B103 – диапазон частот до 3 ГГц;
B104 – диапазон частот до 4 ГГц;
B106 – диапазон частот до 6 ГГц;
B20 – модулятор ФМ/ЧМ;
B22 – модулятор ФМ/ЧМ с улучшенными фазовыми шумами;
B31 – опция повышенной выходной мощности;
В202 – второй канал до 2,2 ГГц;
В203 - второй канал до 3 ГГц;
В36 – опция повышенной выходной мощности второго канала;
В90 – опция фазовой когерентности;
В13 – опция квадратурного модулятора;
В9/В10/В11 – модулирующие цифровые генераторы с объемом памяти 128/64/16 Мб;
В14/В15 – опции формирования коррелированных сигналов с цифровой модуляцией
(замирания и многолучевое распространение);
Кххх – программные опции расчета сигналов с цифровыми модуляциями различных
стандартов.
Внешний вид генераторов сигналов SMU200A показан на рисунке 1.
Лист № 2
Всего листов 6

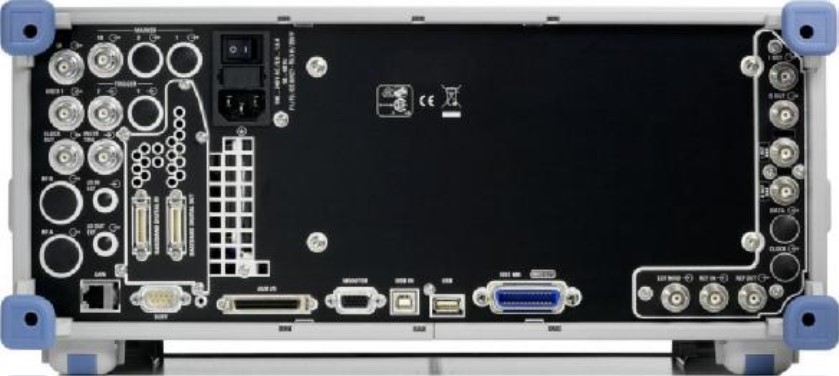

Схема пломбировки от несанкционированного доступа, приведена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение «R&S SMU firmware», предназначено только для управ-
ления режимами работы генераторов сигналов SMU200A.
Метрологически значимая часть ПО и измеренные данные не требуют специальных
средств защиты от преднамеренных и непреднамеренных изменений. Защита ПО от непред-
намеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Рисунок 1 - Внешний вид генератора
место нанесения
знака об утвер-
ждении типа
место пломби-
ровки от несанк-
ционированного
доступа
Лист № 3
Всего листов 6
Идентификационные данные (признаки) метрологически значимой части ПО приве-
дены в таблице 1.
Таблица 1
Наименование ПО
Идентификацион-
ное наименование
ПО
«R&S SMU firm-
ware»
«R&S SMU firm-
ware»
Номер вер-
сии (иден-
тификаци-
онный
номер) ПО
2.20.360.142
Цифровой
идентификатор
ПО
(контрольная
сумма)
-----
Алгоритм
вычисления
цифрового
идентификатора
ПО
-----
Метрологические и технические характеристики
Метрологические и технические характеристики генераторов сигналов SMU200A
приведены в таблицах 2 - 11.
Таблица 2 - Частотные параметры
Кол-во ВЧ трактов2 (в зависимости от установленных опций)
Диапазон частот
Опция B102, B202
Опция B103, B203
Опция B104
Опция B106
Дискретность установки частоты
Выход/выход опорной частоты
Пределы допускаемой относи-
тельной погрешности установки
частоты δf при работе от внутрен-
ней опорной частоты
Штатно
Опция B22
от 0,3 МГц до 2,2 ГГц
от 0,3 МГц до 3 ГГц
от 0,3 МГц до 4 ГГц
от 0,3 МГц до 6 ГГц
0,01 Гц
10 МГц
±
1
´
10
-7
±
3
´
10
-8
Таблица 3 - Параметры уровня выходного сигнала
Штатно
Диапазон установки значений
уровня выходного сигнала на на-
грузке 50 Ом, относительно 1 мВт
Опции В31/В36
(от минус 120 до +13) дБ до 3 ГГц
(от минус 120 до +11) дБ от 3 ГГц
(от минус 120 до +19) дБ до 3 ГГц
(от минус 120 до +17) дБ до 3 ГГц
Дискретность установки уровня выходного сигнала
0,01 дБ
Пределы допускаемой абсолютной погрешности уста-
новки уровня
±
0,5 дБ от 1 МГц до 3 ГГц
±
0,9 дБ от 3 ГГц
Предел допускаемого значения КСВН выхода ВЧ
2,0; волновое сопротивление
50 Ом, разъем N «розетка»
Таблица 4 - Параметры спектра выходного сигнала в режиме непрерывных колебаний
Уровень гармонических составляющих при уровне вы-
ходного сигнала не более +8 дБ относительно 1 мВт, от-
носительно уровня несущей, не более
минус 30 дБ
Уровень негармонических составляющих при отстрой-
ках от несущей свыше 850 кГц, относительно уровня
несущей, не более
минус 74 дБ
Спектральная плотность мощности фазовых шумов на
частоте 1 ГГц при отстройке 20 кГц, относительно
уровня несущей, не более
минус 131 дБ/Гц
минус 136 дБ/Гц с опцией B22
Лист № 4
Всего листов 6
Таблица 5 - Параметры выходного сигнала в режиме внутренней амплитудной модуляции
от 0 до 100 %
0,1 %
±
(0,01
´
М + 1 %)
Диапазон установки коэффициента амплитудной модуляции Кам
Дискретность установки Кам
Пределы допускаемой абсолютной погрешности установки коэф-
фициента амплитудной модуляции М при модулирующей часто-
те 1 кГц и М < 80 %
Коэффициент гармоник огибающей в режиме АМ при глубине
модуляции 80 % и модулирующей частоте 1 кГц, не более
Диапазон модулирующих частот для АМ
0,8 % до 3 ГГц
1,6 % от 3 ГГц
от 20 Гц до 500 кГц
Таблица 6 - Параметры выходного сигнала в режиме внутренней частотной модуляции (оп-
ции B20 или B22)
Диапазон установки девиации частоты
Пределы допускаемой абсолютной погрешности установ-
ки девиации частоты Fд при модулирующей частоте 10
кГц
от 0 до 40 МГц в зависимости от
частоты несущей
±
(0,015 × Fд + 20 Гц)
Коэффициент гармоник огибающей в режиме ЧМ при мо-
дулирующей частоте 1 кГц и девиации 1 МГц, не более
0,1 %
Диапазон модулирующих частот для ЧМ
от 10 Гц до 1 МГц
Таблица 7 - Параметры выходного сигнала в режиме внутренней импульсной модуляции
от 0 до 100 кГц
1 мкс
> 70 дБ
от 0,1 Гц до 1 МГц
0,1 Гц
±
(δf x fмод +0,012 Гц)
Диапазон частот следования импульсов в режиме ИМ
Время нарастания/спада радиоимпульса, не более
Коэффициент подавления сигнала несущей в паузе между радио-
импульсами
Таблица 8 - Параметры внутреннего модулирующего генератора
Диапазон частот
Дискретность установки частоты
Пределы допускаемой абсолютной погрешности установки часто-
ты fмод
Диапазон уровня выходного сигнала на нагрузке 1 кОм
Дискретность установки выходного уровня
от 1 мВ до 3 В
1 мВ
Пределы допускаемой абсолютной погрешности установки ампли-
±
(0,01 x U + 1 мВ)
туды выходного напряжения U на нагрузке 1 кОм на частоте 1 кГц
Таблица 9 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции
(опции квадратурного модулятора В13 и модулирующего цифрового генератора В9/В10/В11)
Полоса модуляции40 МГц
Неравномерность АЧХ в полосе модуляции
Подавление несущей и зеркального канала
Пределы допускаемой абсолютной погрешности сред-
неквадратического значения векторной ошибки, не бо-
лее
±
0,5 дБ в полосе 10 МГц
±
2,0 дБ в полосе 40 МГц
не менее 50 дБ
±
0,8 % для модуляции типа 16QAM
и скорости передачи до 5 МГц
Таблица 10 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции
с имитацией многолучевого распространения (опции В14 и В15)
от 0 до 50 дБ с разрешением 0,01 дБ
Диапазон установки потерь в каналах распростра-
нения
Пределы допускаемой относительной погрешности
установки потерь, не более
±
0,1 дБ
Лист № 5
Всего листов 6
Диапазон установки сдвига фаз в каналах распро-от 0 до 360 градусов с разрешением
странения0,1 градуса
Пределы допускаемой абсолютной погрешнос
т
и ус-
±
0,3 градуса
тановки сдвига фаз, не более
Таблица 11 - Условия эксплуатации и массогабаритные характеристики
Рабочие условия примененияТемпература: (от +5 до +45)
0
С
Хранение/транспортирование
Относительная влажность воздуха: (от 30 до 90) %
при температуре +25
0
С
Температура: (от минус 20 до +60)
0
С
Относительная влажность воздуха: не более 70 %
при температуре +35
0
С
(230
±
23) В; (50
±
0,5) Гц
500 Вт
25 кг
435 мм
´
192 мм
´
460 мм
Напряжение и частота питающей сети
Потребляемая мощность, не более
Масса, не более
Геометрические размеры
(ширина
´
высота
´
глубина)
Время прогрева
30 мин
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютер-
ной графики и на переднюю панель генератора сигналов SMU200A методом наклейки.
Комплектность
Комплект поставки включает:
-генератор сигналов SMU200A – 1 шт.;
-опции к генератору – по отдельному заказу;
-комплект ЗИП – 1 шт.;
-комплект эксплуатационной документации – 1 шт.;
-методика поверки – 1 шт.
Поверка
осуществляется по документу МП РТ 1854-2013 “Генераторы сигналов SMU200A.
Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 4 марта 2013 г.
Средства поверки:
Наименование
средства
поверки
Требуемые технические характеристики
средства поверки
Пределы измерений
Пределы допускае-
мой погрешности
Рекомендуемое
средство поверки
Стандарт
частоты
Частотомер
универсальный
Анализатор
спектра
Частота выходных
±
5
´
10
-10
за 1 год
сигналов
5 МГц, 10 МГц
Диапазон частот
±
5
´
10
-10
с внешней
от 0,001 Гц до 100 МГц
опорн
о
й ч
аст
отой
за 1 год
от 1 МГц до 12,75 ГГц
±
1
´
10
-6
от минус 120 дБ до 15 дБ
Лин
е
йн
ос
ть:
относительно 1 мВт
±
(0,1…
0
,3)
дБ
Демодуляция 16QAM
±0,5 %
Демодуляция АМ,ЧМ
±1,0 %
Стандарт частоты ру-
бидиевый
GPS -12RG
Частотомер
универсальный CNT-
90XL
Анализатор сигналов в
реальном масштабе
времени FSVR13
Приемник измеритель-
ный R&S FSMR3
Лист № 6
Всего листов 6
±0,1 дБ
Фазовый шум на 1 ГГц,
при отстройке 10 кГц
не более минус 144
дБ/Гц относительно
уровня несущей
Измеритель
фазовых
шумов
Измеритель
мощности
от 1 МГц до 6 ГГц
от 2×10
-3
до 1×10
2
мВт
Анализатор
цепей
от 9 кГц до 6 ГГц
КСВН: от 1,05 до 10
± 5 %
Анализатор
источников сигналов
FSUP8
Преобразователь
измерительный
NRP-Z51
Анализатор цепей век-
торный ZVL6
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений содержатся в документе “Генераторы
сигналов SMU200A. Руководство по эксплуатации”.
Нормативные и технические документы, устанавливающие требования к генераторам
сигналов SMU200A:
- Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”,
Германия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Феде-
рации обязательным требованиям.
Изготовитель
Фирма “Rohde & Schwarz GmbH & Co. KG”, Германия.
Muehldorfstrasse 15, 81671 Munich, Germany,
Тел.: +49 89 41 29 0, Факс: +49 89 41 29 12 164
Заявитель
Rohde & Schwarz GmbH & Co. KG Московское представительство
Российская Федерация, 115093 г.Москва, Павловская, д.7,стр.1
Телефон:+7 (495) 981-3560
Факс:+7 (495) 981-3565
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва» (аттестат аккредитации № 30010-10 от 15.03.2010 г.)
117418 г. Москва, Нахимовский проспект, 31
Тел: (495) 544-00-00, Факс: (499) 124-99-96
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ. В. Булыгин
М.п.«____»_______________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 52685-13 | Системы приема и передачи сигналов точного времени | ПАРМА РВ9.01 | ООО "Парма", г.С.-Петербург | 4 года | Перейти |
| 39629-08 | Генераторы концентрации биодоз | Delta Dilutor Standard | Фирма "IUL S.A.", Испания | 1 год | Перейти |
| 14154-94 | Генераторы сигналов программируемые | Г4-192 | ГП "КБ "Квазар", г.Нижний Новгород | 1 год | Перейти |
| 33410-06 | Генераторы сигналов | Г4-221, Г4-221/1 | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск | 1 год | Перейти |
| 1226-58 | Генераторы метровых волн | ГМВ | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
