Измеритель расстояний УПК.04.00.000
Назначение средства измерений
Измеритель расстояний УПК.04.00.000 (далее - измеритель) предназначен для измере-
ний расстояний от измерительных датчиков до стенок контейнера НЗК-150-1,5П (далее – кон-
тейнер) в составе устройства подачи и позиционирования контейнера НЗК для установки су-
перпрессования твердых радиоактивных отходов.
Описание средства измерений
Принцип работы измерителя основан на считывании данных с четырех лазерных бес-
контактных измерительных датчиков положения (далее – датчики).
Конструктивно измеритель состоит из стойки, измерительной головки и командного
индикатора.
Стойка представляет собой жесткую стальную раму, на которой закреплен привод,
предназначенный для перемещения измерительной головки по высоте.
Измерительная головка представляет собой подвижную вертикальную колонку, с че-
тырьмя датчиками, установленными в горизонтальной плоскости по осям X и Y. Каждый дат-
чик установлен на независимом элементе, имеющем шарнирное соединение с измерительной
головкой. Измерительная головка также снабжена оптическим датчиком препятствия, для
предотвращения столкновения измерительной головки с дном контейнера. Стойка снабжена
механическим фиксатором, предохраняющим измерительную головку от свободного падения
при отсутствии электропитания.
Вертикальное перемещение измерительной головки задается с помощью привода,
имеющего пульт управления.
Электрический сигнал с датчиков преобразуется АЦП командного индикатора в вели-
чину расстояния от датчика до стенки контейнера. Расстояние отображается на дисплее ко-
мандного индикатора.

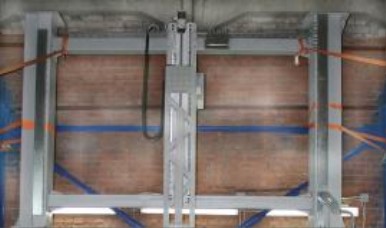

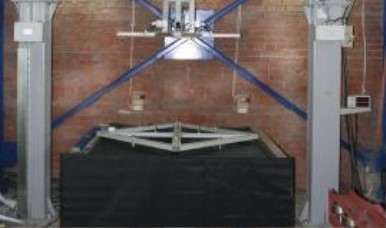

Рисунок 1 - Общий вид измерителя расстояний УПК.04.00.000
Лист № 2
Всего листов 4

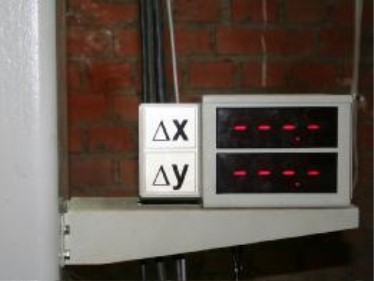

Рисунок 2 – Командный индикатор
В комплект поставки измерителя входит приспособление для поверки и юстировки
(далее – приспособление) с калибром.
Приспособление представляет собой сварную раму с четырьмя микрометрическими
винтами, установленными в одной плоскости по осям X, Y. На раме предусмотрены ножки
для установки на транспортном столе, и штыри для установки калибра. Калибр представляет
собой стальной брус с плоскопараллельными торцами. В калибре предусмотрены пазы для ус-
тановки в приспособлении. Калибр поочередно устанавливается в приспособлении вдоль ка-
ждой оси для установки нулевого положения микрометрических винтов.

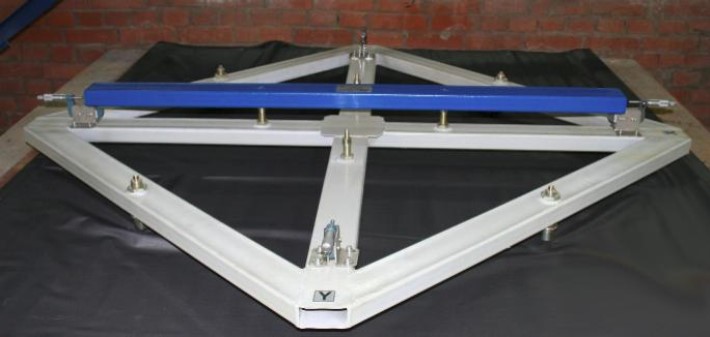

Рисунок 3 – Приспособление для поверки и юстировки с установленным калибром
Метрологические и технические характеристики
Основные метрологические и технические характеристики измерителя представлены в
таблице 1.
Таблица 1
Значение параметра
от 45 до 85
±0,5
Наименование параметра и единицы измере-
ний
Диапазон измерений расстояний, мм
Пределы допускаемой абсолютной погреш-
ности измерений расстояний, мм
Диапазон измерений микрометрических вин-
тов приспособления, мм
от 0 до 50
Лист № 3
Всего листов 4
±4,0
1260×3625×4680
1650×1650×165
1310×45×80
Пределы допускаемой абсолютной погреш-
ности измерений микрометрических винтов
приспособления, мкм
Габаритные размеры
(длина, ширина, высота), мм, не более:
- измерителя
- приспособления
- калибра
Масса, кг, не более:
- измерителя
- приспособления
- калибра
2000
30
8,5
Параметры электропитания:
- двигателя привода измерительной головки Напряжение (323-418) В переменного тока час-
тотой (50±1) Гц
- командного индикатора и датчиков(23-25) В постоянного тока
Потребляемая мощность, Вт, не более300
Средний срок службы, лет 10
Наработка на отказ, ч 16000
Условия эксплуатации:
- диапазон температуры окружающего воздуха,
о
С
- диапазон относительной влажности окружающего воздуха, %
- диапазон атмосферного давления, кПа
от 15 до 25;
от 45 до 80;
от 84,0 до 106,7.
Знак утверждения типа
Знак утверждения типа наносится резиновым клише или типографским способом на
титульный лист руководства по эксплуатации и на стойку измерителя в виде наклейки.
Наименование
Комплектность средства измерений
Комплектность измерителя представлена в таблице 2.
Таблица 2
№
п/п
1Стойка
2Измерительная головка
3Командный индикатор
Количество,
шт.
1
1
1
4Приспособление для поверки и юстировки УПК-Т.05.00.0001
5Калибр УПК-Т.05.01.0001
6Руководство по эксплуатации1
7Методика поверки1
Поверка
осуществляется по документу МП 2512-0019-2012 «Измеритель расстояний УПК.04.00.000.
Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 12 но-
ября 2012 г.
Основным средством поверки является прибор для поверки концевых мер длины и
сортировки деталей на группы «Микрон-02».
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Измеритель расстояний УПК.04.00.000.
Руководство по эксплуатации», 2012 год.
Нормативные и технические документы, устанавливающие требования к измерителю
УПК.00.00.000 ТЗ «Устройство подачи и позиционирования контейнера НЗК для уста-
новки суперпрессования ТРО. Техническое задание».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
при осуществлении деятельности в области использования атомной энергии.
Изготовитель
ООО «Инженерное Бюро ВАСО», Россия.
Адрес: 394014, Воронеж, ул. Менделеева, д. 3-Б.
Тел./факс: (473) 261-26-26.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный № 30001-10.
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19.
Телефон: (812) 251-76-01, факс: (812) 713-01-14.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
