Номер госреестра:
53348-13
Наименование СИ:
Трансформаторы тока
Обозначение типа:
4MC
Производитель:
Фирма "RITZ Instrument Transformers GmbH", Германия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 42 шт. с зав.№ 4MC4530 ZEK: 06/06695 01, 06/06695 02, 06/06695 03, 06/06695 10, 06/06695 11, 06/06695 12; 06/06694 01 … 06/06694 18; 4МС4530XD: 08/30468257, 08/30468259, 08/30468260, 08/30468246, 08/30468247, 08/30468255; 4МС403XD: 08/30459765 … 08/30459770, 08/30459772 … 08/30459775, 08/30459777, 08/30459782
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50561
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока 4МС
Назначение средства измерений
Трансформаторы тока серии 4МС (далее – трансформаторы) предназначены для
передачи сигналов измерительной информации средствам измерений, устройствам защиты,
автоматики, сигнализации и управления в электрических установках переменного тока
промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов тока основан на использовании явления
электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем.
Трансформаторы тока относятся к классу масштабных измерительных преобразователей
электрических величин.
Трансформаторы по принципу конструкции – шинные. С одним коэффициентом
трансформации. По числу ступеней трансформации – одноступенчатые, с одной вторичной
обмоткой для измерений и учета и вторичной обмоткой для защиты.
Трансформаторы не имеют собственной первичной обмотки, ее роль выполняет кабель,
проходящий через внутреннее окно трансформаторов. Вторичные обмотки равномерно
намотаны на кольцевой сердечник из пермаллоя. Корпус трансформаторов выполнен из ПВХ.
Выводы вторичных обмоток расположены на боковой стороне корпуса трансформаторов.
Трансформаторы устанавливаются в комплектные распределительные устройства
внутренней установки электрических подстанций.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Трансформаторы выпускаются в модификациях (4МС4530 ZEK; 4МС4530XD;
4МС403XD),отличающихсяноминальнымзначениемсилытока,конструктивным
исполнением.

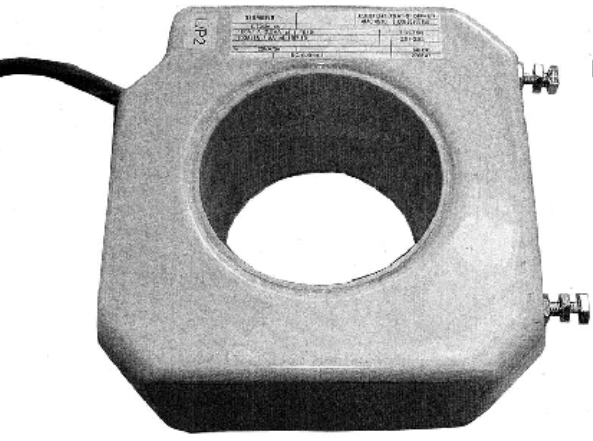

Рисунок 1. Трансформатор тока 4МС
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Таблица 1.
0,5
10
300×406×155
У3
Наименование характеристикиМодификация трансформатора тока
4МС4530 ZEK
4МС403XD
Номинальное напряжение, кВ
Наибольшее рабочее напряжение, кВ
Номинальная частота напряжения сети, Гц
Номинальный первичный ток, А
Номинальный вторичный ток, А
200; 300
1
4МС4530XD
0,66
0,72
50
300
1
600
5
Классточностивторичнойобмоткидля
измерений и учета
Номинальная нагрузка вторичной обмотки для
измерений и учета с коэффициентом мощности5510
cos φ2 = 0,8 В∙А
Номинальныйкоэффициентбезопасности
вторичной обмотки для измерений и учета, не10
более
Класс точности вторичной обмотки для защиты10Р10Р5Р
Номинальная нагрузка вторичной обмотки для
защиты с коэффициентом мощности10
cos φ2 = 0,8 В∙А
Номинальная предельная кратность вторичной
обмотки для защиты, не менее
252531,5
Ток трехсекундной термической стойкости, кА
Габаритные размеры, мм,
(внутренний диаметр/внешний диаметр × высота)
Масса, кг
30
Климатическоеисполнениеикатегория
размещения по ГОСТ 15150-69
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических
данных трансформатора и типографским способом на титульный лист паспортов.
Комплектность средства измерений
Таблица 2.
Трансформатор тока 4МС
Трансформаторы тока 4МС4530 ZEK
Трансформаторы тока 4МС4530XD
Трансформаторы тока 4МС403XD
Паспорт
42 шт.
24 шт., зав. №№ 06/06695 01, 06/06695 02, 06/06695 03,
06/06695 10, 06/06695 11, 06/06695 12; 06/06694 01 –
06/06694 18
6 шт., зав. №№ 08/30468257, 08/30468259, 08/30468260,
08/30468246, 08/30468247, 08/30468255
12 шт., зав. №№ 08/30459765 – 08/30459770, 08/30459772
– 08/30459775, 08/30459777, 08/30459782.
42 экз.
Лист № 3
Всего листов 3
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика
поверки».
Средства поверки:
трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (кл. т. 0,01);
прибор сравнения КНТ-05 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам тока 4МС
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
3. Техническая документация фирмы «RITZ Instrument Transformers GmbH», Германия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
Фирма «RITZ Instrument Transformers GmbH», Федеративная республика Германия.
Адрес: Bergener Ring 65/67, D-01458 Ottendorf-Okrilla, Germany.
Тел.: +49 3520562; Факс: +49 3520562 216
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Сервис-Метрология» (ООО «Сервис-
Метрология»), г. Москва.
Адрес: 119119, г. Москва, Ленинский пр-т, 42, 1-2-3
Тел.: (499) 755-63-32; Факс: (499) 755-63-32
E-mail:
,
Web-сайт:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарное предприятие «Всероссийский научно-исследовательский институт метрологической
службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
М.п.«»2013 г.
