Номер госреестра:
53317-13
Наименование СИ:
Акселерометры
Обозначение типа:
CMG-5T
Производитель:
Фирма "Guralp Systems Limited", Великобритания
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.03.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № trial
об
утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПАСРЕДСТВАИЗМЕРЕНИЙ
Акселерометры CMG-5T
-
0,1 – 5,0
0,01 – 0,5
Назначение средства измерений
Акселерометры CMG-5T (далее - акселерометры) предназначены для измерения ускорения
низкочастотных сейсмических колебаний в месте установки приборов.
Описание средств измерений
Акселерометр состоит из датчика, имеющего три ортогонально расположенные оси
чувствительности, что позволяет получать данные сразу по трем направлениям: север-юг, восток-
запад и в вертикальном направлении. Датчик устанавливается внутри герметичного корпуса.
Датчикпредставляетсобойколеблющуюсямассу,снабженнуюдемпфером.При
возникновении сейсмических колебаний в направлении соответствующей оси чувствительности,
подпружиненная масса начинает движение, в результате чего на выходе прибора вырабатывается
сигнал пропорциональный воздействующему ускорению.
Выпускаютсяпятьисполненийакселерометров:CMG-5T-M(базовыйаналоговый
акселерометр), CMG-5TC-M (компактный аналоговый акселерометр), CMG-5TB-M (скважный
аналоговый акселерометр), CMG-5TD-M (базовый цифровой акселерометр), CMG-5TDE-M
(цифровой акселерометр с дополнительными интерфейсами съема данных).
В зависимости от исполнения акселерометра выходной сигнал может быть представлен в
аналоговом виде (для акселерометров исполнений CMG-5T-M, CMG-5TC-M и CMG-5TB-M) и в
цифровом (для акселерометров исполнений CMG-5TD-M и CMG-5TDE-M).
Конструктивно акселерометр состоит из отдельных функциональных блоков: датчика со
встроенным калибратором (для исполнений CMG-5T-M, CMG-5TC-M и CMG-5TB-M), датчика,
встроенного калибратора и 24-разрядного АЦП (для исполнения CMG-5TD-M) и датчика,
встроенного калибратора, 24-разрядного АЦП и модуля EAM (для исполнения CMG-5TDE-M). Все
функциональные блоки акселерометра расположены в герметичном корпусе.
Характеристики различных исполнений акселерометров приведены в таблице 1.
Таблица 1
Наименование характеристикиЗначение характеристики для исполнений
CMG-CMG-
5T-M 5TC-M
CMG-CMG-CMG-5TDE-M
5TB-M 5TD-M
аналоговый
цифровой
Вид выходного сигнала
Ценанаименьшегоразряда
цифрового кода*, мкм/с
2
- по каналу низкого усиления
- по каналу высокого усиления
Частота дискретизации, Гц
-
до 1000
Привязкаксистемеединого-есть
времени
Скорость обмена, бит/c, не менее
Протокол выдачи данных в ЭВМ
-
-RS-232
38400
RS232 или
RS422, Ethernet
Поддерживаемыеинтернет--
технологии
TCP/IP, PPP, SSH, HTTP,
HTTPS
Лист № 2
Всего листов 7
Общий вид акселерометров представлен на рисунке 1.
Рис 1 - 1Рис 1 - 2Рис 1 - 3
Рис 1 - 4Рис 1 - 5
Рис.1 Общий вид акселерометров.

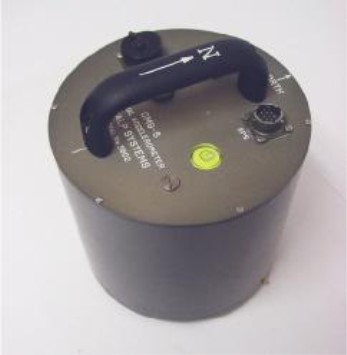

1-1 - базовый аналоговый акселерометр CMG-5T-M

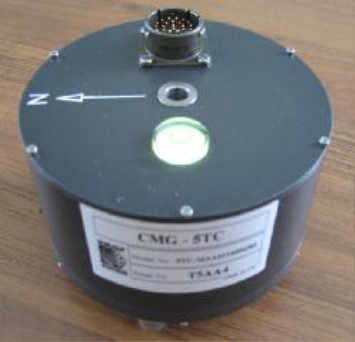

1-2 - компактный аналоговый акселерометр CMG-5TC-M
1-3 - скважный аналоговый акселерометр CMG-5TB-M
1-4 - базовый цифровой акселерометр CMG-5TD-M

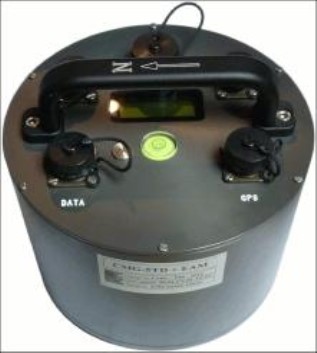

1-5 - цифровой акселерометр с дополнительными интерфейсами съема данных CMG-5TDE-M
Программное обеспечение
С акселерометром используется встроенное и автономное программное обеспечение.
Функционирование встроенного ПО осуществляется в операционной системе Linux. Встроенное
ПО реализует функциональность акселерометра (сбор, обработку, хранение и передачу
измерительной информации), устанавливается на этапе изготовления и в процессе эксплуатации
изменено быть не может. Встроенное программное обеспечение имеется только для исполнений
акселерометров CMG-5TD-M и CMG-5TDE-M.
Автономное ПО функционирует под управлением операционной системы Windows и
реализует функции передачи, отображения и хранения результатов измерений.
Все ПО является метрологически значимым.
Наименование
программного
обеспечения
Идентифика-
ционное
наименование
программного
обеспечения
DM32-7E
v.306
589DE307
CRC32
Лист № 3
Всего листов 7
Идентификационные данные программного обеспечения приведены в таблице 2
Номер версии
(идентифи-
кационный
номер) прог-
раммного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная сумма
исполняемого кода)
Таблица 2
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
Boot-loader
ARM
DSP
v2.0b11
v106b55r
v1.086
3A24781С
C53A40AC
54369D34
CRC32
CRC32
CRC32
Встроенное ПО
акселерометра
5TD
Загрузчик
Код ARM
Код DSP
Встроенное ПО
акселерометра
5TDE
Автономное ПО
Screаm!
Scream!
v.4.5
E5259420
CRC32
Влияние программного обеспечения на метрологические характеристики учтено при нормировании
метрологических характеристик.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «С» по МИ 3286–2010
Метрологические и технические характеристики
Метрологические и технические характеристики акселерометров приведены в таблицах 3-5.
Таблица 3
±(10
-6
Xmax+Х/1000)
165
Наименование характеристикиCMG-5T-
M
Значение характеристики для исполнений
CMG-CMG-CMG-5TD-MCMG-5TDE-M
5TC-M5TB-M
3
±10В2
24
Количествоизмерительных
каналов, шт
Диапазон выходного сигнала,
Пределыдопускаемой
абсолютнойпогрешности
измерения ускорения, м/ с
2
0-50
0-100
0-200
Рабочий частотный диапазон
преобразования (по уровню -
3 дБ)*, Гц
Динамический диапазон, дБ, не
менее
- по постоянному ускорению
- по переменному ускорению:
в полосе частот 0,005 – 0,05 Гц;
в полосе частот 3 – 30 Гц
145
127
Нелинейностьамплитудной
характеристики, %0,1
Относительный коэффициент
поперечной чувствительности0,001
Неравномерностьамплитудно-
±(10
-6
Xmax+1 10
-4
Х)
Наименование характеристики
CMG-5T-
M
Лист № 4
Всего листов 7
Значение характеристики для исполнений
CMG-CMG-CMG-5TD-MCMG-5TDE-M
5TC-M5TB-M
3
частотной характеристики (АЧХ)
в рабочем диапазоне частот, дБ
Пределыдопускаемой
абсолютнойпогрешности
воспроизведения ускоренияс
помощьювстроенного
калибратора, м/ с
2
Æ
176×97
Æ
122×99
от минус 20 до +70
Æ
75×400
Æ
176×245
Æ
176×245
Диапазон рабочих температур, С
Габаритныеразмеры,мм,не
более:
Масса, кг, не более
2,7
1,31
3,754,3
4,3
11-3010-28
Питание:
напряжениеисточника10-36
постоянного тока, В
Потребляемая мощность, Вт, не
более
-при напряжение питания 12В
-при напряжение питания ±12В
Выходное сопротивление, Ом
Срок службы, лет
Средняя наработка на отказ, ч
0,5
0,36
47
10
45000
0,25/2,5
0,5/5
1/10
2/20
10/100
±4g/±0,4g
±2g/±0,2g
±1g/±0,1g
±0,5g/±0,05g
±0,1g/±0,01g
±10
Ниже приведены значения коэффициента преобразования акселерометра для различных
диапазонов измерения ускорения для исполнений с аналоговым (таблица 4) и цифровым (таблица 5)
выходами.
Таблица 4
Коэффициент
преобразования*, В·с
2
/м,
подифференциальному
выходунизкого/
высокого усиления
Диапазон
преобразования* по
дифференциальному
выходунизкого/
высокого усиления
Отклонение значений
коэффициента
преобразования от
приведенных в таблице,
не более, %.
Лист №5
Всего листов 7
419400
(4194000)
838900
(8389000)
1678000
(16780000)
3355000
(33550000)
16780000
(167800000)
±4g/±0,4g
±2g/±0,2g
±1g/±0,1g
±0,5g/±0,05g
±0,1g/±0,01g
±10
Таблица 5
Коэффициент
преобразования*,
(отсч.·с
2
/м),по
дифференциальному
выходу низкого
(высокого) усиления
Диапазон
преобразования*по
дифференциальному
выходу низкого/
высокого усиления
Отклонениезначений
коэффициента
преобразования от
приведенных в таблице,
не более, %.
Где:
- X – измеряемое ускорение,
- Xmax – ускорение, максимальное для данного диапазона
*- значение параметра устанавливается при изготовлении по требованию заказчика
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации
акселерометра типографским способом.
Комплектность средств измерений
Комплектность средств измерений приведена в таблице 6.
Таблица 6
Кол-во
исполнение
Наименование
CMG-5T-MCMG-CMG-
5TC-M5TB-M
CMG-CMG-
5TD-M 5TDE-M
Акселерометр11111
Комплект соединительных
кабелей:
-кабельсигнал-питаниес
разъемом11111
-кабель для подключения---11
приемника сигналов СЕВ
-кабельдляподключения---11
внешних дисков FireWire
- кабель NET----1
- кабель консольный GPIO----1
Устройство коммутации*111--
Устройство управления*111--
24-разрядный АЦП*111--
Приемник сигналов СЕВ---11
Приспособление для крепления 11-11
акселерометра
Лист №6
Всего листов 7
Кол-во
исполнение
Наименование
CMG-5T-M CMG-CMG-
5TC-M 5TB-M
CMG-CMG-
5TD-M 5TDE-M
Программа Scream!*-1
Руководство по эксплуатации 1
Методика поверки МП 253-12-931
Детализированныйлист1
калибровки
*Состав комплекта оговаривается при заказе.
Поверка
осуществляется по документу МП 253-12-93 «Акселерометр CMG-5T. Методика
поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 10.08.2012 г.
Основные средства поверки:
- Установка сейсмометрическая горизонтальная УСГ-3М из состава эталона ГЭТ 159-
2011. Диапазон частот 0,001-30 Гц; диапазон амплитуд ускорений 5
´
10
-7
– 10 м/с
2
;
Q
0
=1
´
10
-4
-
1
´
10
-3
; S
0
=2
´
10
-4
- 5
´
10
-3
;
- Установка сейсмометрическая вертикальная УСВ-2 из состава эталона ГЭТ 159-2011.
. Диапазон частот 0,001-30 Гц; диапазон амплитуд ускорений 5
´
10
-7
– 10 м/с
2
;
Q
0
=2
´
10
-4
-
4
´
10
-3
; S
0
=2
´
10
-4
- 5
´
10
-3
;
- Установка ротационная ДЦ – 3
– из состава эталона ГЭТ 94-01
. Диапазон частот
0,5-30 Гц; диапазон амплитуд гармонического ускорения 8 – 250 м/с
2
;
Q
0
=2
´
10
-4
, S
0
=1
´
10
-5.
- ЭУП - эталонная установка поворотная - из состава эталона 94-01. Диапазон измерения
амплитуд постоянного линейного ускорения 1
´
10
-3
– 10 м/с
2
;
Q
0
=5
´
10
-4
, S
0
=2
´
10
-4
- Преобразователь виброизмерительный - из состава эталона ГЭТ 159-2011. Диапазон
частот 0,5-1000 Гц; амплитуд ускорений 1
´
10
-1
- 1
´
10
4
м/с
2
, t
S
S
S
от 2
×
10
-3
до 5
×
10
-3
.
- Генератор сигналов произвольной формы 33220A. Диапазон частот от 1 мкГц до 20 МГц,
относительная погрешность 10
-5
.
Сведения о методиках (методах) измерений
Методика измерений содержится в документах: «Акселерометр CMG-5T-M. Руководство
поэксплуатации»,«АкселерометрCMG-5TC-M.Руководствопоэксплуатации»,
«Акселерометры CMG-5TB-M. Руководство по эксплуатации», «Акселерометры CMG-5TD-M.
Руководство по эксплуатации», «Акселерометры CMG-5TDE-M. Руководство по эксплуатации».
Нормативныеитехническиедокументы,устанавливающиетребованияк
акселерометрам CMG-5T
1. ГОСТ 8.577 – 2002 «ГСИ. Государственная поверочная схема для средств измерений
единиц длины, скорости, ускорения и плоского угла при угловом перемещении твердого тела»
2. ГОСТ 8.562-97 «. Государственная поверочная схема для средств измерений
сейсмоперемещения, сейсмоскорости и сейсмоускорения в диапазоне частот 0,01 – 20 Гц»
3. МИ 2070-90 « Государственная поверочная схема для средств измерения параметров
вибрации»
4. Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- осуществление деятельности в области охраны окружающей среды;
Лист №7
Всего листов 7
безопасности при чрезвычайных
за соблюдением установленных
промышленной безопасности к
- осуществление деятельности по обеспечению
ситуациях;
-осуществлениепроизводственногоконтроля
законодательствомРоссийскойФедерации требований
эксплуатации опасного производственного объекта.
Изготовитель
фирма «Guralp Systems Limited», Великобритания
Адрес: Midas House, Calleva Park, Aldermaston, Reading. RG7 8EA UK
тел. +44-118-981-90-56, e-mail:
Заявитель
Общество с ограниченной ответственностью НПП «Вулкан», г. Обнинск Калужской обл.
Адрес: 249034, Калужская область, г. Обнинск, пр. Ленина, 187.
тел. (48439) 4-28-82, факс (48439) 3-62-62, e-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный номер 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., д. 19
тел. (812)251-76-01, факс (812)713-01-14, e-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«__»_________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 80158-20 | Акселерометры широкополосные трёхкомпонентные | МТСС | Общество с ограниченной ответственностью "Рсенсорс" (ООО "Рсенсорс"), Московская обл., г. Долгопрудный | 2 года | Перейти |
| 74423-19 | Акселерометры эталонные | 8305 и 8305-001 | Компания "Bruel & Kjaer Sound & Vibration Measurement A/S", Дания | 1 год | Перейти |
| 63765-16 | Акселерометры | DuoTech | Фирма "SPM Instrument AB", Швеция | 3 года | Перейти |
| 7566-80 | Акселерометры | АНС 042 | П/я В-8558, Украина, г.Чернигов | Нет данных | Перейти |
| 60338-15 | Акселерометры низкочастотные линейные | АЛЕ 055М | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
