Пипетки классов точности AS, A, B Нет данных, ГРСИ 53315-13
Номер госреестра:
53315-13
Наименование СИ:
Пипетки классов точности AS, A, B
Обозначение типа:
Нет данных
Производитель:
Компания "Hirschmann Laborgerate GmbH & Co. KG", Германия
Межповерочный интервал:
Первичная поверка до ввода в эксплуатацию
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.04.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50527/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 652 от 09.04.2018 г.)
Пипетки класса точности AS, А, В
Назначение средства измерений
Пипетки класса точности AS, А, В предназначены для измерений объёма жидкости.
Описание средства измерений
Принцип действия пипеток класса точности AS, А и В основан на измерении
определенного объёма жидкости.
Пипетки класса точности AS, А и В представляют собой стеклянную трубку, на которую
нанесена шкала или отметка (отметки). Нижняя часть трубки - сливной кончик имеет
конусообразную форму. На градуированных пипетках нанесена шкала, соответствующая
номинальной вместимости. На пипетках с одной отметкой нанесена градуировочная отметка,
опоясывающая трубку и соответствующая номинальной вместимости. На пипетках с двумя
отметками нанесены две градуировочные отметки, опоясывающие трубку. Цвет градуировки
шкалы может быть коричневым или синим. Для удобства пользования, пипетка может быть
выполнена с матовой полосой (полосой Шелбаха). На все пипетки нанесен цветной код в
соответствии с ИСО 1769-94.
Пипетки класса точности AS выпускаются следующих исполнений:
- пипетки с делениями прямые или с расширением, вымеряемые на слив жидкости от
верхней нулевой отметки до любой отметки. Нижняя часть сливного кончика соответствует
номинальному объему. Время ожидания - 15 с;
- пипетки с делениями прямые или с расширением, вымеряемые на слив от любой
отметки до сливного кончика. Верхняя отметка соответствует номинальной вместимости.
Время ожидания 15 с;
- пипетки с одной или двумя отметками, с расширением. Время ожидания 15 с.
Пипетки класса точности А выпускаются следующих исполнений:
- пипетки с делениями прямые, вымеряемые на слив жидкости от верхней нулевой
отметки до любой отметки. Нижняя часть сливного кончика соответствует номинальному объему;
- пипетки с одной отметкой, с расширением.
Пипетки класса точности В выпускаются следующих исполнений:
- пипетки с делениями прямые, вымеряемые на слив жидкости от верхней нулевой
отметки до любой отметки. Нижняя отметка соответствует номинальной вместимости;
- пипетки с делениями прямые, вымеряемые на слив жидкости от любой отметки
до сливного кончика. Верхняя отметка соответствует номинальной вместимости;
- пипетки с делениями с расширением, вымеряемые на слив от любой отметки
до сливного кончика. Верхняя отметка соответствует номинальной вместимости;
- пипетки с делениями прямые, вымеряемые на слив жидкости от верхней нулевой
отметки до любой отметки. Нижняя часть сливного кончика соответствует номинальному объему;
- пипетки с делениями с расширением, вымеряемые на слив жидкости от верхней нулевой
отметки до любой отметки. Нижняя часть сливного кончика соответствует номинальному объему;
- пипетки с одной или двумя отметками, с расширением.
На пипетки наносится знаки ISO или USP. Пипетки со знаком USP отличаются от
пипеток со знаком ISO пределом допускаемой абсолютной погрешности.
Общий вид средства измерений представлен на рисунках 1-4.
Лист № 2
Всего листов 6
Пломбирование пипеток класса точности AS, А и В не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
НаименованиеЗначение
характеристики
12
Пипетки класса точности AS градуированные (знак ISO)
Номинальная вместимость, мл0,511222
Цена наименьшего деления, мл 0.01 0,01 0,1 0,01 0,02 0,1
Предел допускаемой±0,006±0,007±0,007±0,01±0,01±0,01
абсолютной погрешности, мл
Время слива, сот 2 доот 2 доот 2 доот 2 доот 2 доот 2 до
8 8 8 8 8 8
Номинальная вместимость, мл5510202550
Цена наименьшего деления, мл 0,05 0,1 0,1 0,1 0,1 0,2
Предел допускаемой ±0,03 ±0,03 ±0,05 ±0,1 ±0,1 ±0,2
абсолютной погрешности, мл
Время слива, с от 5 до от 5 до от 5 до от 9 до от 9 до от 13
11 11 11 15 15 до 18

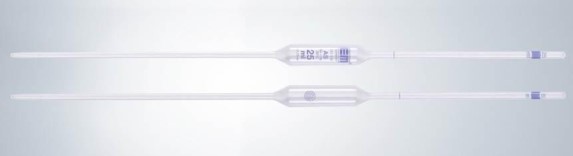

Рисунок 3 - Общий вид пипеток класса точности AS, А и В с одной отметкой и с расширением

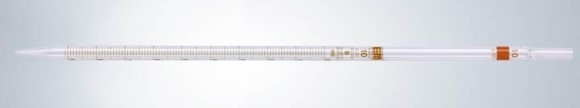

Рисунок 2 - Общий вид пипеток класса точности AS и В градуированные, с расширением

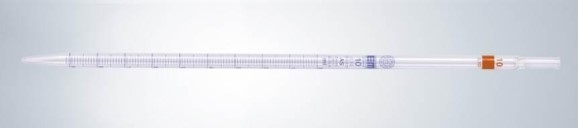

Рисунок 1 - Общий вид пипеток класса точности AS, А и В градуированные, прямые

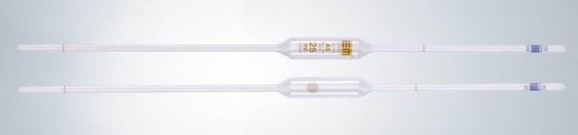

Рисунок 4 - Общий вид пипеток класса точности AS и В с двумя отметками и с расширением
Лист № 3
Всего листов 6
Продолжение таблицы 1
12
Пипетки класса точности AS с одной отметкой (знак ISO)
Номинальная вместимость, мл0,511,522,53
Предел допускаемой±0,005±0,008±0,01±0,01±0,01±0,01
абсолютной погрешности, мл
Время слива, сот 5 до 8 от 5 до 9 от 5 до 9 от 5 до 9 от 5 до 9 от 7 до 11
Номинальная вместимость, мл 456789
Предел допускаемой ±0,015 ±0,015 ±0,015 ±0,015 ±0,02 ±0,02
абсолютной погрешности, мл
Время слива, сот 7 до 11от 7 до 11от 7 до 11от 7 до 11от 8 до 12от 8 до 12
Номинальная вместимость, мл 101520253040
Предел допускаемой ±0,02 ±0,03 ±0,03 ±0,03 ±0,03 ±0,05
абсолютной погрешности, мл
Время слива, с от 8 до от 9 до от 9 до от 10 от 10 от 13
12 13 13 до 15 до 15 до 18
Номинальная вместимость, мл50100
Предел допускаемой ±0,05 ±0,08
абсолютной погрешности, мл
Время слива, сот 13 до 18от 25 до 30
Пипетки класса точности AS с двумя отметками (знак ISO)
Номинальная вместимость, мл0,5123510
Предел допускаемой ±0,005 ±0,008 ±0,01 ±0,01 ±0,015 ±0,02
абсолютной погрешности, мл
Время слива, сот 5 до 8 от 5 до 9 от 5 до 9 от 7 до 11от 7 до 11от 8 до 12
Номинальная вместимость, мл 15202550100
Предел допускаемой ±0,03 ±0,03 ±0,03 ±0,05 ±0,08
абсолютной погрешности, мл
Время слива, с от 9 до 13 от 9 до 13 от 10 до 15 от 13 до 18 от 25 до 30
Пипетки класса точности A градуированные (знак USP)
Номинальная вместимость, мл1251025
Цена наименьшего деления, мл 0,01 0,02 0,05 0,1 0,2
Предел допускаемой ±0,006 ±0,01 ±0,02 ±0,03 ±0,05
абсолютной погрешности, мл
Время слива, с от 2 до 8 от 2 до 8 от 5 до 11 от 5 до 11 от 9 до 15
Пипетки класса точности A с одной отметкой (знак USP )
Номинальная вместимость, мл12345
Предел допускаемой ±0,006 ±0,006 ±0,01 ±0,01 ±0,01
абсолютной погрешности, мл
Время слива, сот 5 до 9от 5 до 9от 7 доот 7 доот 7 до
11 11 11
Номинальная вместимость, мл678910
Предел допускаемой ±0,01 ±0,01 ±0,02 ±0,02 ±0,02
абсолютной погрешности, мл
Время слива, сот 7 до 11 от 7 до 11 от 8 до 12 от 8 до 12 от 8 до 12
Номинальная вместимость, мл 152550100
Предел допускаемой ±0,03 ±0,03 ±0,05 ±0,08
абсолютной погрешности, мл
Время слива, сот 9 до 13от 10 до 15от 13 до 18от 25 до 30
Лист № 4
Всего листов 6
Продолжение таблицы 1
12
Пипетки класса точности В градуированные (знак ISO)
Номинальная вместимость, мл0,511222
Цена наименьшего деления, мл0.010,010,10,010,020,1
Предел допускаемой ±0,0075 ±0,01 ±0,01 ±0,015 ±0,015 ±0,015
абсолютной погрешности, мл
Время слива, сот 2 до 10от 2 до 10от 2 до 10от 2 до 10от 2 до 10от 2 до 10
Номинальная вместимость, мл 5510202550
Цена наименьшего деления, мл 0.05 0,1 0,1 0,1 0,1 0,2
Предел допускаемой ±0,045 ±0,045 ±0,075 ±0,15 ±0,1 ±0,2
абсолютной погрешности, мл
Время слива, с от 5 до от 5 до от 5 до от 9 до от 9 до от 13
14 14 14 21 15 до 18
Пипетки класса точности В с одной отметкой (знак ISO)
Номинальная вместимость, мл0,512345
Предел допускаемой±0,008±0,012±0,015±0,015±0,023±0,023
абсолютной погрешности, мл
Время слива, сот 4 до 20от 5 до 20от 5 до 25от 7 до 30от 7 до 30от 7 до 30
Номинальная вместимость, мл 1015202550100
Предел допускаемой ±0,03 ±0,045 ±0,045 ±0,045 ±0,075 ±0,12
абсолютной погрешности, мл
Время слива, с от 8 до от 8 до от 9 до от 10 от 13 от 25
40 40 50 до 50 до 60 до 60
Значение
360
450
Таблица 2 - Основные технические характеристики
Наименование характеристики
Максимальная высота пипеток класса точности
AS, А и В градуированных, мм
вместимостью: 0,5 мл; 1 мл; 2 мл; 5 мл;
10 мл; 20 мл
25 мл; 50 мл
Максимальная высота пипеток класса точности
AS и В с одной и двумя отметками (знак ISO), мм
вместимостью:0,5 мл
1 мл
1,5 мл; 2 мл; 2,5 мл; 3 мл
4 мл; 5 мл; 6 мл; 7 мл
8 мл; 9 мл; 10 мл
15 мл; 20 мл
25 мл; 30 мл
40 мл; 50 мл
100 мл
300
325
350
410
450
520
530
550
600
Лист № 5
Всего листов 6
2
300
310
400
410
420
430
440
500
520
540
585
Продолжение таблицы 2
1
Максимальная высота пипеток класса точности
A с одной отметкой (знак USP), мм
вместимостью:1 мл
2 мл; 3 мл
4 мл; 5 мл; 6 мл
7 мл
8 мл
9 мл
10 мл
15 мл
25 мл
50 мл
100 мл
Условия эксплуатации:
-температура окружающей среды,
о
С
-относительная влажность воздуха, %
-атмосферное давление, кПа
от +15 до +25
от 30 до 80
от 84 до 106
Знак утверждения типа
наносится на пипетки класса точности AS, А и В или на этикетку типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
НаименованиеКоличество
Пипетка класса точности AS, А и ВКоличество по требованию заказчика
Коробка упаковочная 1 шт.
Этикетка1 экз.
Поверка
осуществляется по ГОСТ 8.234-2013 ГСИ. Меры вместимости стеклянные. Методика поверки.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.021-2015 ГСИ. Государственная поверочная
схема для средств измерений массы.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пипетку класса точности AS, А и В или на этикетку или
свидетельство о поверке.
Сведения о методиках (методах) измерений
При использовании пипеток класса точности AS, А и В применяется метод прямых
измерений.
Нормативные документы, устанавливающие требования к пипеткам класса точности AS,
А, В
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости
ГОСТ 8.234-2013 ГСИ. Меры вместимости стеклянные. Методика поверки
ИСО 835:2007 Посуда лабораторная стеклянная. Пипетки градуированные
Лист № 6
Всего листов 6
ИСО 648-2008 Посуда лабораторная стеклянная. Пипетки с одной отметкой
ГОСТ 29227-91 (ИСО 835-1-81) Посуда лабораторная стеклянная. Пипетки градуированные.
Часть 1. Общие требования
ГОСТ 29228-91 (ИСО 835-2-81) Посуда лабораторная стеклянная. Пипетки градуированные.
Часть 2. Пипетки градуированные без установленного времени ожидания
ГОСТ 29229-91 (ИСО 835-3-81) Посуда лабораторная стеклянная. Пипетки градуированные.
Часть 3. Пипетки градуированные с временем ожидания 15 с
ГОСТ 29169-91 (ИСО 648-77) Посуда лабораторная стеклянная. Пипетки с одной отметкой.
Изготовитель
Компания Hirschmann Laborgerate GmbH & Co. KG, Германия
Hauptstraße 7 - 15 · 74246 Eberstadt Germany
Телефон: +49 7134 511 0; факс: +49 7134 511 990
Заявитель
Общество с ограниченной ответственностью «АМИНТЕКС»
Адрес: г. Москва, Рязанский проспект, д.75, корп.4, этаж 4, пом.VIII, ком.4
Телефон/факс: (495) 987 34 43
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в Московской области»
(ГЦИ СИ ФБУ «ЦСМ Московской области»)
Адрес: 141570, Россия, Московская область, Солнечногорский р-он, рабочий поселок
Менделеево
Телефон: (49624) 2-41-62; факс: (49624) 7-70-70
E-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «ЦСМ Московской области» по проведению
испытаний средств измерений в целях утверждения типа № 30083-08 от 08.07.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 30010-06 | Гири классов точности E2, F1, F2, М1 | Нет данных | ООО "Стандарт", г.Москва | 1 год | Перейти |
| 10633-86 | Гири 5-го класса точности массой 500 г | Нет данных | Чехословакия | 1 год | Перейти |
| 58048-14 | Гири классов точности F1, F2, M1, M2 | Нет данных | ООО "МИДЛиК", г.Лобня | 1 год | Перейти |
| 1125-70 | Секундомеры двухстрелочные 1-го и 2-го классов | С-II-1б | 2-й Московский часовой завод, г.Москва | 1 год (ГОСТ 8.002-71) | Перейти |
| 9655-89 | Манометры грузопоршневые переносные класса точности 0,05 | МПП-60М | Донецкий опытный завод "Эталон", Украина, г.Донецк | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
