Цилиндры классов точности A и B Нет данных, ГРСИ 53313-13
Номер госреестра:
53313-13
Наименование СИ:
Цилиндры классов точности A и B
Обозначение типа:
Нет данных
Производитель:
Компания "Hirschmann Laborgerate GmbH & Co. KG", Германия
Межповерочный интервал:
Первичная поверка до ввода в эксплуатацию
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.04.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50525/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 653 от 09.04.2018 г.)
Цилиндры класса точности А и В
Назначение средства измерений
Цилиндры класса точности А и В предназначены для измерений объёма жидкости.
Описание средства измерений
Принцип действия цилиндров класса точности А и В основан на измерении определенного
объёма жидкости, выраженного в мл и содержащегося в цилиндре при температуре 20
о
С
при наполнении его до градуировочного штриха.
Цилиндры класса точности А и В представляют собой стеклянные сосуды цилиндрической
формы, по всей длине которых нанесена шкала с оцифрованными отметкам.
Цилиндры класса точности А и В выпускаются в модификациях: высокой и низкой
формы; с носиком или конусной горловиной под пробку; шестигранным стеклянным или
пластмассовым съёмным основанием. Цилиндры с пластмассовым основанием выпускаются
вместимостью от 5 мл до 2000 мл. Цилиндры могут быть изготовлены с матовой полосой
(полосой Шелбаха). Цвет шкалы может быть коричневым или синим. Цилиндры с конусной
горловиной под пробку могут комплектоваться стеклянными и пластиковыми пробками.
На цилиндры наносится знаки ISO или USP. Цилиндры со знаком USP отличаются от цилиндров
со знаком ISO пределом допускаемой абсолютной погрешности.
Общий вид средства измерений представлен на рисунках 1-4.

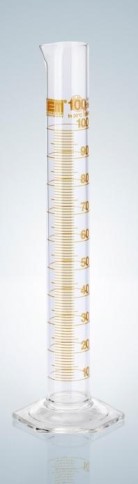

Рисунок 1 - Общий вид цилиндров
класса точности А и В высокой
формы с носиком и стеклянным
основанием (знак ISO и USP)

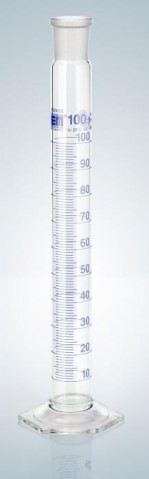

Рисунок 2 - Общий вид цилиндров класса
точности А и В высокой формы
с горловиной под пробку и стеклянным
основанием (знак ISO)
Лист № 2
Всего листов 6

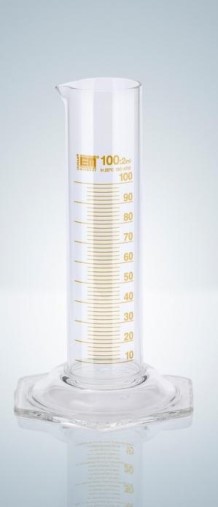

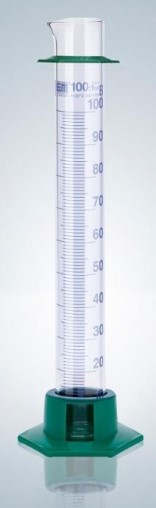

Рисунок 3 - Общий вид цилиндровРисунок 4 - Общий вид цилиндров класса
класса точности В низкой формы точности А и В высокой формы с носиком
с носиком (знак ISO)и пластмассовым основанием (знак ISO)
Пломбирование цилиндров класса точности А и В не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
НаименованиеЗначение
характеристики
12
Цилиндры класса точности А высокой формы с носиком (знак ISO)
Номинальная вместимость, мл5102550100
Цена наименьшего деления, мл 0,1 0,2 0,5 1,0 1,0
Объём, соответствующий 0,5 1,0 3,0 5,0 10,0
нижней отметке, мл
Пределы допускаемой±0,05±0,10±0,25±0,5±0,5
абсолютной погрешности, мл
Номинальная вместимость, мл25050010002000
Цена наименьшего деления, мл 2,0 5,0 10,0 20,0
Объём, соответствующий 20,0 50,0 100,0 200,0
нижней отметке, мл
Пределы допускаемой±1,0±2,5±5,0±10,0
абсолютной погрешности, мл
Лист № 3
Всего листов 6
Продолжение таблицы 1
12
Цилиндры класса точности А высокой формы с горловиной под пробку (знак ISO)
Номинальная вместимость, мл102550100
Цена наименьшего деления, мл 0,2 0,5 1,0 1,0
Объём, соответствующий 1,0 3,0 5,0 10,0
нижней отметке, мл
Пределы допускаемой±0,10±0,25±0,5±0,5
абсолютной погрешности, мл
Номинальная вместимость, мл25050010002000
Цена наименьшего деления, мл 2,0 5,0 10,0 20,0
Объём, соответствующий 20,0 50,0 100,0 200,0
нижней отметке, мл
Пределы допускаемой±1,0±2,5±5,0±10,0
абсолютной погрешности, мл
Цилиндры класса точности А высокой формы с носиком (знак USP)
Номинальная вместимость, мл5102550100
Цена наименьшего деления, мл 0,1 0,2 0,5 1,0 1,0
Объём, соответствующий 0,5 1,0 3,0 5,0 10,0
нижней отметке, мл
Пределы допускаемой±0,05±0,10±0,15±0,25±0,5
абсолютной погрешности, мл
Номинальная вместимость, мл25050010002000
Цена наименьшего деления, мл 2,0 5,0 10,0 20,0
Объём, соответствующий 20,0 50,0 100,0 200,0
нижней отметке, мл
Пределы допускаемой±1,0±1,5±3,0±6,0
абсолютной погрешности, мл
Цилиндры класса точности В высокой формы с носиком (знак ISO)
Номинальная вместимость, мл5102550100
Цена наименьшего деления, мл 0,1 0,2 0,5 1,0 1,0
Объём, соответствующий 0,5 1,0 3,0 5,0 10,0
нижней отметке, мл
Пределы допускаемой±0,075±0,15±0,375±0,75±0,75
абсолютной погрешности, мл
Номинальная вместимость, мл250500100020005000
Цена наименьшего деления, мл 2,0 5,0 10,0 20,0 50,0
Объём, соответствующий 20,0 50,0 100,0 200,0 500,0
нижней отметке, мл
Пределы допускаемой±1,5±3,75±7,5±15,0±37,5
абсолютной погрешности, мл
Цилиндры класса точности В высокой формы с горловиной под пробку (знак ISO)
Номинальная вместимость, мл102550100
Цена наименьшего деления, мл 0,2 0,5 1,0 1,0
Лист № 4
Всего листов 6
Продолжение таблицы 1
12
Объём, соответствующий1,03,05,010,0
нижней отметке, мл
Пределы допускаемой±0,15±0,375±0,75±0,75
абсолютной погрешности, мл
Номинальная вместимость, мл25050010002000
Цена наименьшего деления, мл 2,0 5,0 10,0 20,0
Объём, соответствующий 20,0 50,0 100,0 200,0
нижней отметке, мл
Пределы допускаемой±1,5±3,75±7,5±15,0
абсолютной погрешности, мл
Цилиндры класса точности В низкой формы с носиком (знак ISO)
Номинальная вместимость, мл102550100
Цена наименьшего деления, мл 1,0 1,0 2,0 2,0
Объём, соответствующий 1,0 3,0 5,0 10,0
нижней отметке, мл
Пределы допускаемой±0,3±0,5±1,0±1,0
абсолютной погрешности, мл
Номинальная вместимость, мл25050010002000
Цена наименьшего деления, мл 5,0 10,0 20,0 50,0
Объём, соответствующий 20,0 50,0 100,0 200,0
нижней отметке, мл
Пределы допускаемой±2,0±5,0±10,0±20,0
абсолютной погрешности, мл
Значение
2
115
140
170
200
260
335
390
470
500/570
650
Таблица 2 - Основные технические характеристики
Наименование характеристики
1
Максимальная высота цилиндров класса
точности А и В высокой формы с носиком
(знак ISO и USP), мм
вместимостью 5 мл
10 мл
25 мл
50 мл
100 мл
250 мл
500 мл
1000 мл
2000 мл (знак ISO)/ 2000 мл (знак USP)
5000 мл
Максимальная высота цилиндров класса
точности А и В высокой формы
с горловиной под пробку (знак ISO), мм
вместимостью10 мл
25 мл
50 мл
100 мл
250 мл
500 мл
1000 мл
2000 мл
160
193
226
290
367
425
510
610
Лист № 5
Всего листов 6
2
100
125
150
170
220
255
295
345
10/19
14/23
19/26
24/29
29/32
34/35
45/40
45/40
Продолжение таблицы 2
1
Максимальная высота цилиндров класса
точности В низкой формы с носиком
(знак ISO), мм
вместимостью 10 мл
25 мл
50 мл
100 мл
250 мл
500 мл
1000 мл
2000 мл
Обозначение конуса по ГОСТ 8682-93 для
цилиндров класса точности А и В высокой
формы с горловиной под пробку (знак ISO)
вместимостью10 мл
25 мл
50 мл
100 мл
250 мл
500 мл
1000 мл
2000 мл
Условия эксплуатации:
-температура окружающей среды,
о
С
-относительная влажность воздуха, %
-атмосферное давление, кПа
от +15 до +25
от 30 до 80
от 84 до 106
Знак утверждения типа
наносится на цилиндры класса точности А и В или на этикетку типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Цилиндры класса точности А и В
Коробка упаковочная
Этикетка
Количество
количество по требованию заказчика
1 шт.
1 экз.
Поверка
осуществляется по ГОСТ 8.234-2013 ГСИ. Меры вместимости стеклянные. Методика поверки.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.021-2015 ГСИ. Государственная поверочная
схема для средств измерений массы.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на цилиндры класса точности А и В или на этикетку
или на свидетельство о поверке.
Сведения о методиках (методах) измерений
При использовании цилиндров класса точности А и В применяется метод прямых
измерений.
Лист № 6
Всего листов 6
Нормативные документы, устанавливающие требования к цилиндрам класса точности А
и В
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости
ГОСТ 8.234-2013 ГСИ. Меры вместимости стеклянные. Методика поверки
ИСО 4788:2005 Посуда лабораторная стеклянная. Мерные градуированные цилиндры
ГОСТ 1770-74 Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы,
пробирки. Общие технические условия.
Изготовитель
Компания Hirschmann Laborgerate GmbH & Co. KG, Германия
Hauptstraße 7 - 15 · 74246 Eberstadt Germany
Телефон: +49 7134 511 0; факс: +49 7134 511 990
Заявитель
Общество с ограниченной ответственностью «АМИНТЕКС»
Адрес: г. Москва, Рязанский проспект, д.75, корп.4, этаж 4, пом.VIII, ком.4
Телефон/факс: (495) 987 34 43
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в Московской области»
(ГЦИ СИ ФБУ «ЦСМ Московской области»)
Адрес: 141570, Россия, Московская область, Солнечногорский р-он, рабочий поселок
Менделеево
Телефон: (49624) 2-41-62; факс: (49624) 7-70-70
E-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «ЦСМ Московской области» по проведению
испытаний средств измерений в целях утверждения типа № 30083-08 от 08.07.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 14850-95 | Гири I разряда (1-го класса точности) (Е2 по R111 OIML) | Нет данных | ЗАО "Сартогосм", г.С.-Петербург | 1 год | Перейти |
| 11181-87 | Манометры грузопоршневые образцовые | МП-60М класса точности 0,05 | Опытный завод "Эталон", Украина, г.Донецк | Нет данных | Перейти |
| 36679-08 | Нутромеры индикаторные повышенной точности с ценой деления 0,001 мм | НИ | ООО НПП "Челябинский инструментальный завод", г.Челябинск | 1 год | Перейти |
| 18175-99 | Гири общего назначения 5-го класса точности | Г-5-50, Г-5-100, Г-5-200, Г-5-500, КГ-5-1, КГ-5-2, КГ-5-5 | ООО "Арзамасская Альтернатива", р.п.Шатки | 1 год | Перейти |
| 68887-17 | Гири классов точности Е2, F1, F2, М1 | ГО-П | ООО "Промконструкция", г.Челябинск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
